AD19遇到的幾個問題

[復制鏈接]
ID:668004 發表于 2025-1-3 15:02 | 顯示全部樓層 |閱讀模式
1.AD19原理圖查找相似對象參數選擇，一次性修改位號、規格參數的字體大小

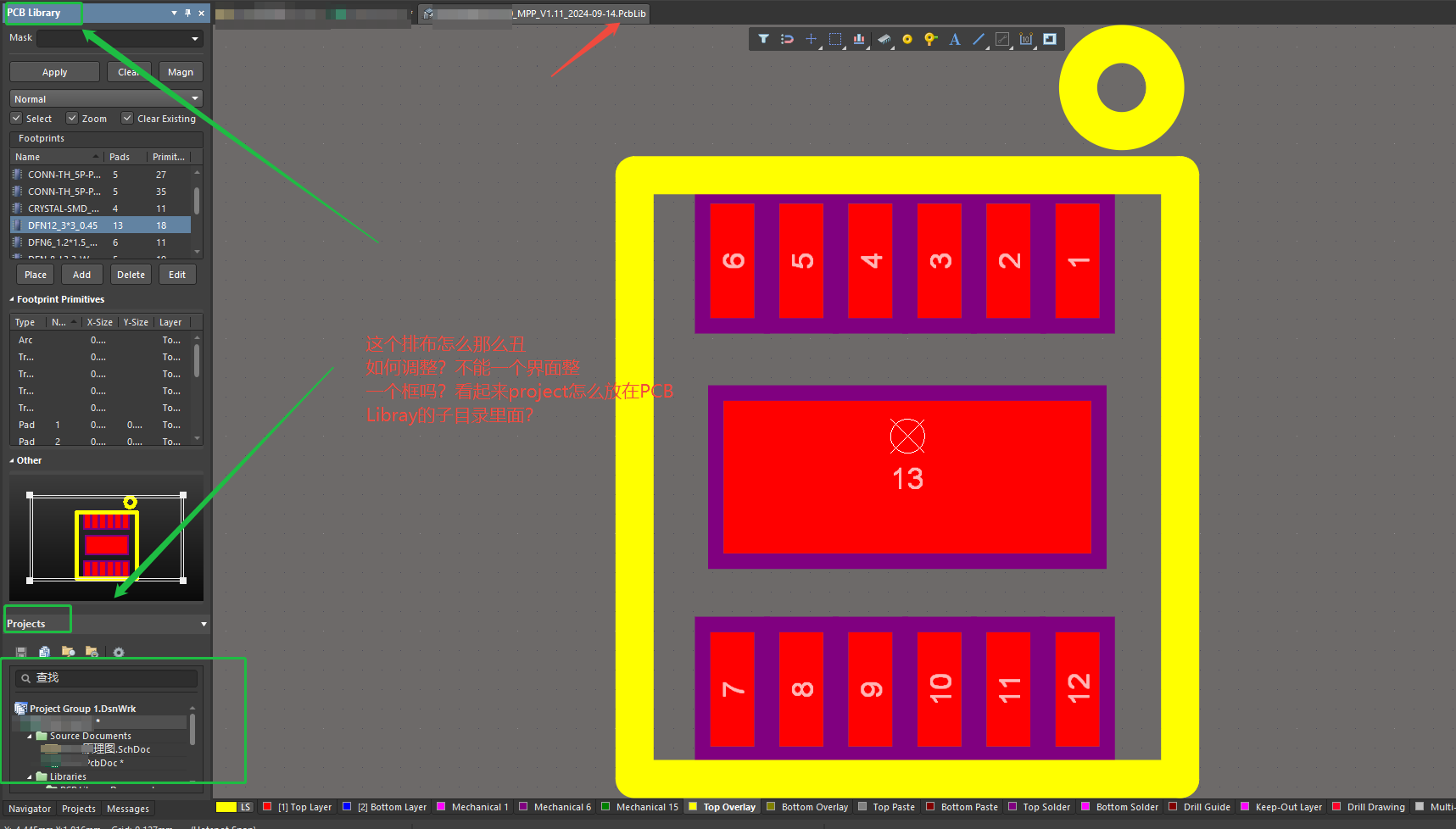

2.project怎么在PCB Library頁面的子目錄里面？拖動的話又都亂套了，看起來亂七八糟

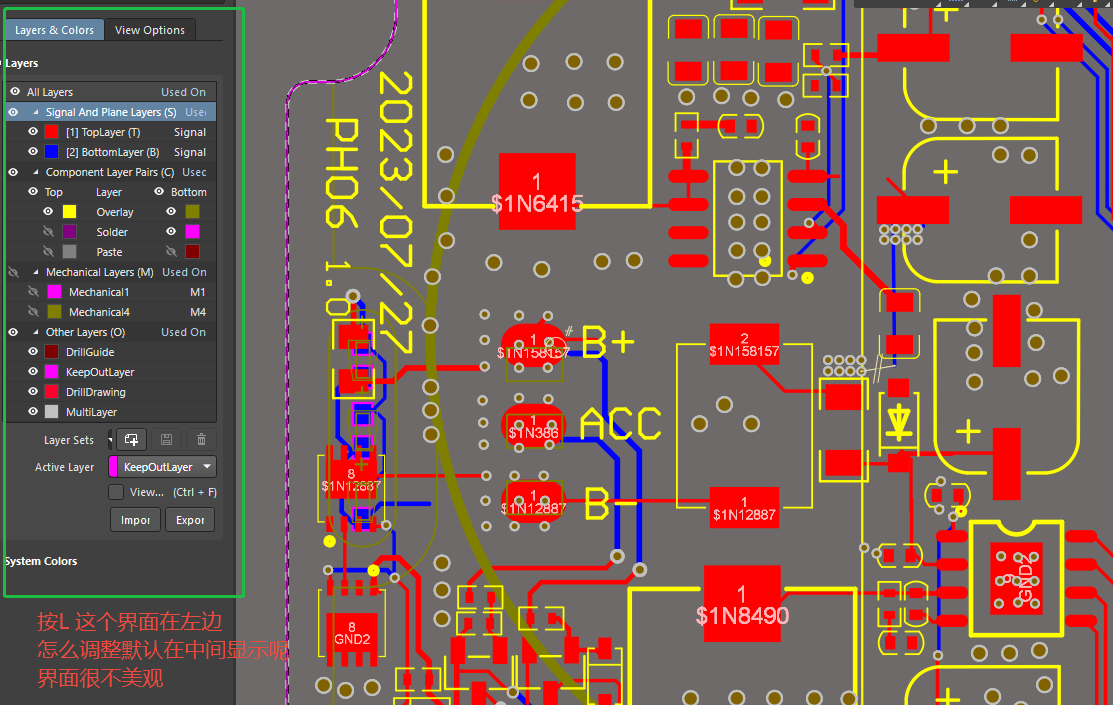

3.按L出來顏色設置界面在左邊，拖動的話又都亂套了，看起來亂七八糟

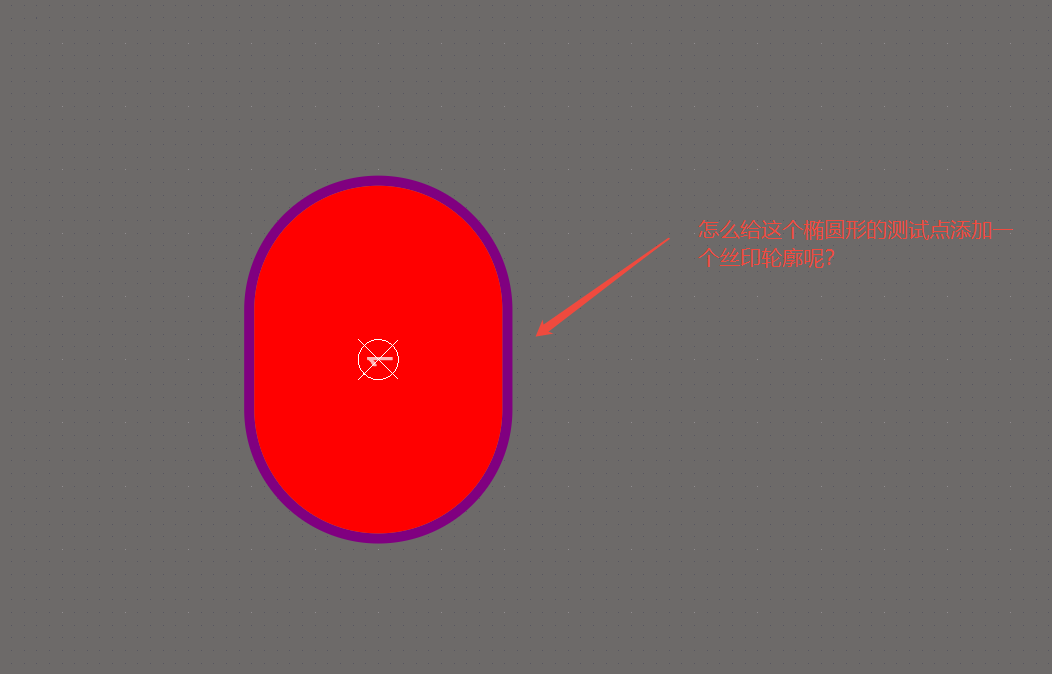

4.給測試點橢圓焊盤增加橢圓的絲印輪廓，怎么添加

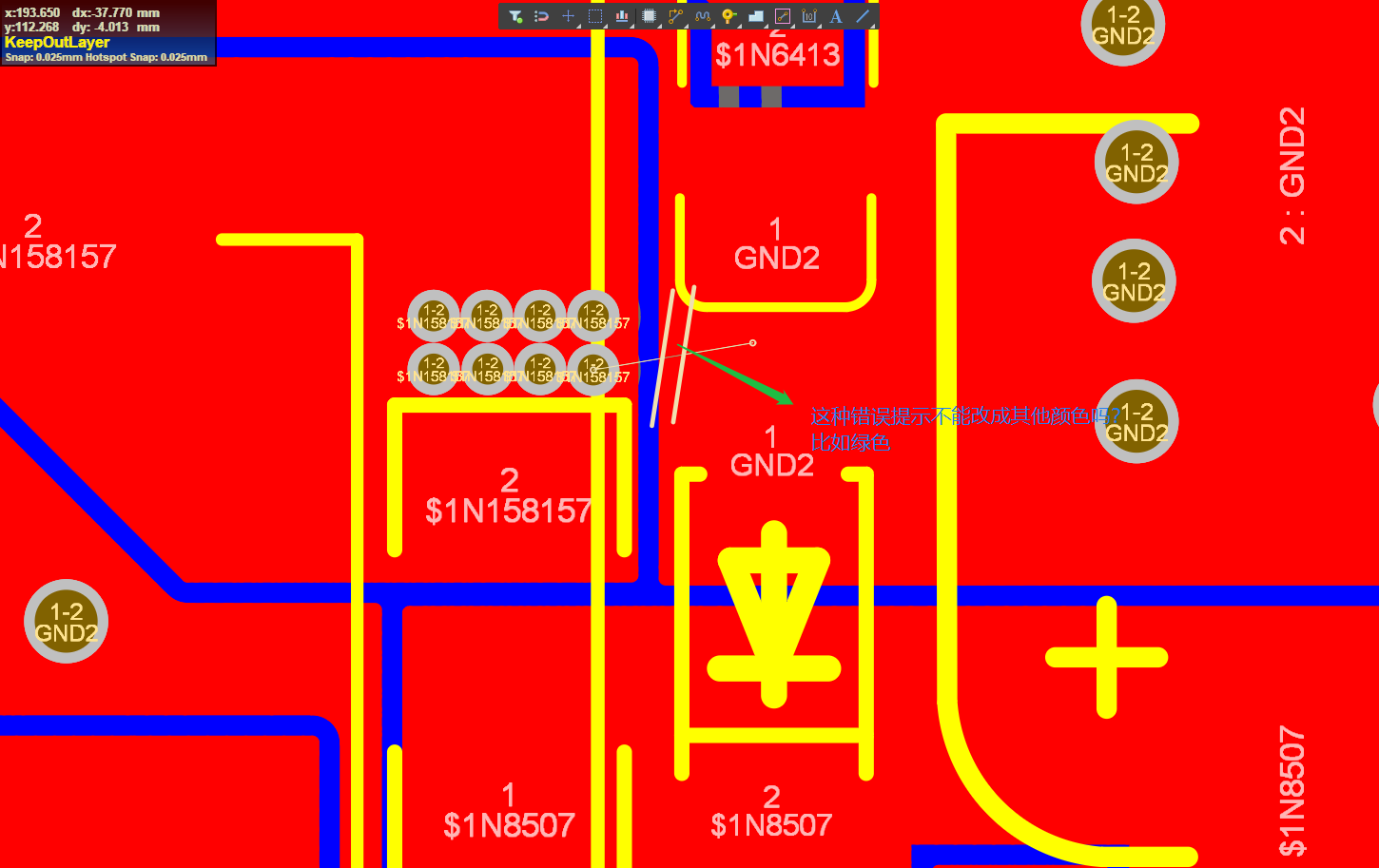

5.這個報錯的提示 在哪里更改顏色呢？

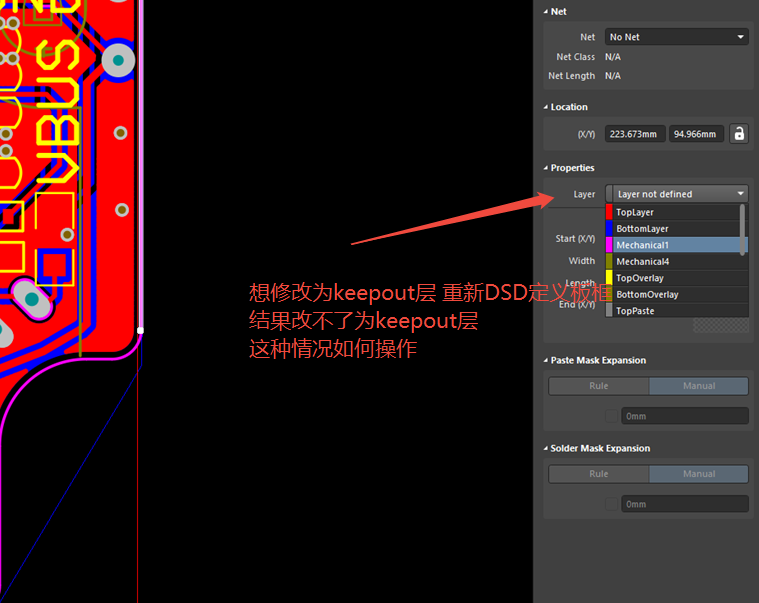

6.重新定義板框DSD老是報錯，是哪里的問題

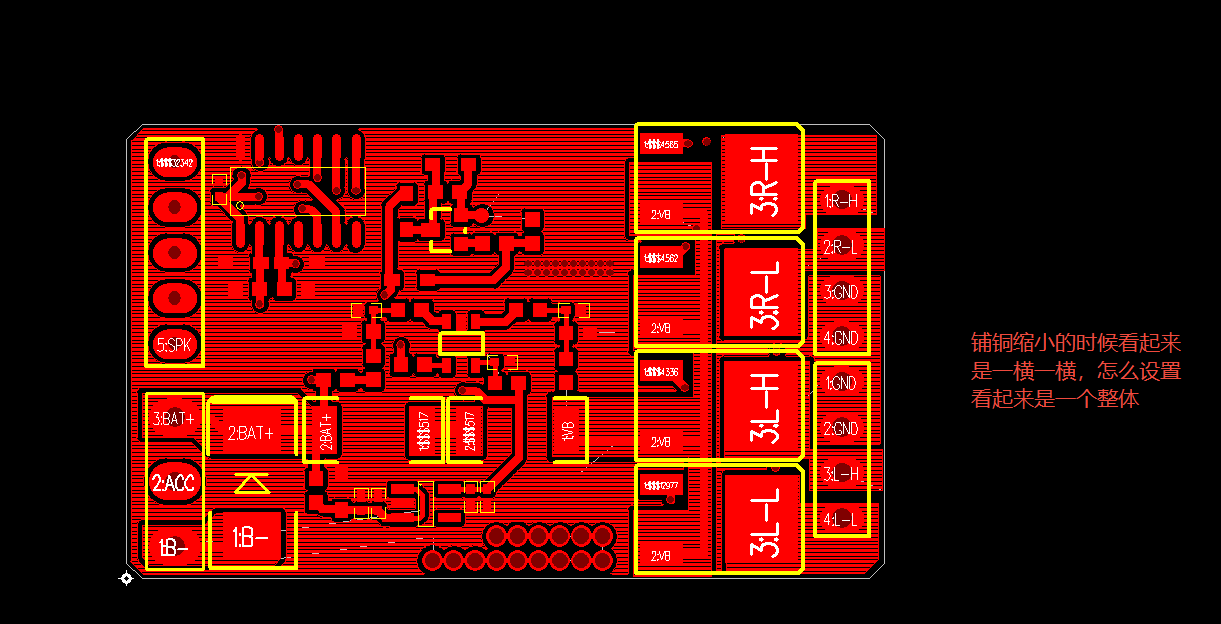

7.怎么設置網格才能在縮小的時候讓鋪銅看起來是一個整體，而不是一行行線
project怎么在PCB Library頁面的子目錄里面.png
這個報錯的提示 在哪里更改顏色呢？.png
回復

使用道具 舉報

ID:1109793 發表于 2025-1-3 17:00 | 顯示全部樓層
我用AD10的，可能幫不了你了。
回復

使用道具 舉報

ID:1109793 發表于 2025-1-4 13:19 | 顯示全部樓層

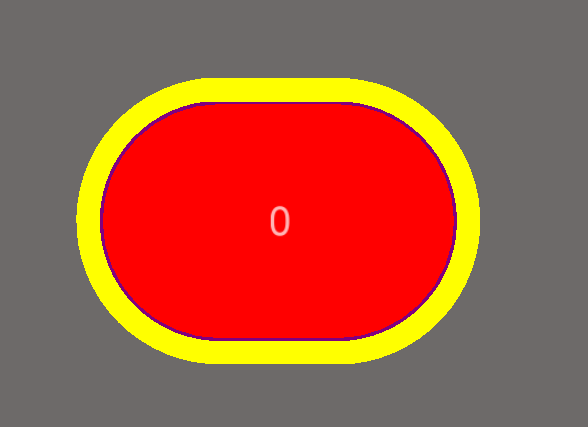

焊盤是這樣的？ 10.png
外形還是要用機械層比較好的。

回復

使用道具 舉報

ID:668004 發表于 2025-1-7 10:52 | 顯示全部樓層
xiaobendan001 發表于 2025-1-4 13:19
焊盤是這樣的？
外形還是要用機械層比較好的。

對 就是想要實現這個效果  請問你的絲印是怎么畫的
回復

使用道具 舉報

ID:1109793 發表于 2025-1-7 11:10 | 顯示全部樓層
QWE4562012 發表于 2025-1-7 10:52
對 就是想要實現這個效果  請問你的絲印是怎么畫的

用鼠標啊，先選定字符層，按P+L，鼠標畫兩個線，按鼠標右鍵一下，再按P+E，畫弧，左鍵單擊選定畫好的弧，拖動中間的點，到合適的形狀就OK了。
可以在PCB里面，也可以在庫里面弄，弄好了放PCB上。
回復

使用道具 舉報

ID:69038 發表于 2025-1-7 11:56 | 顯示全部樓層
QWE4562012 發表于 2025-1-7 10:52
對 就是想要實現這個效果  請問你的絲印是怎么畫的

依你的焊盤大小畫，搜易擠。。。
比如50*80：
焊盤中心畫個50+10（外擴SIZE）的圓，設為起點90度，絡點270度，得到一個左半圓，左移（80-50）/2,左弧就到位了，以焊盤中心為基點鏡像復制到右邊，右弧也有了。兩弧之間畫上下兩條直線，上下邊也有了。。
回復
