DIY打造一款800W正弦波逆變器

  [復制鏈接]
ID:128229 發表于 2016-6-28 23:34 | 顯示全部樓層 |閱讀模式
  經過本人幾個月的實驗和改進，終于老天不負有心人；完成了全部設計和測試。本機是一款純正弦波輸出的逆變器，功率800W；效率百分之85以上；前級帶電池高低電壓和超溫保護，后級輸出帶短路，過載，漏電保護。USB5V輸出；本機采用的是單極性倍頻純硬件SPWM調制。性能可靠。呵呵，跟各位燒友交流下；下面看圖；

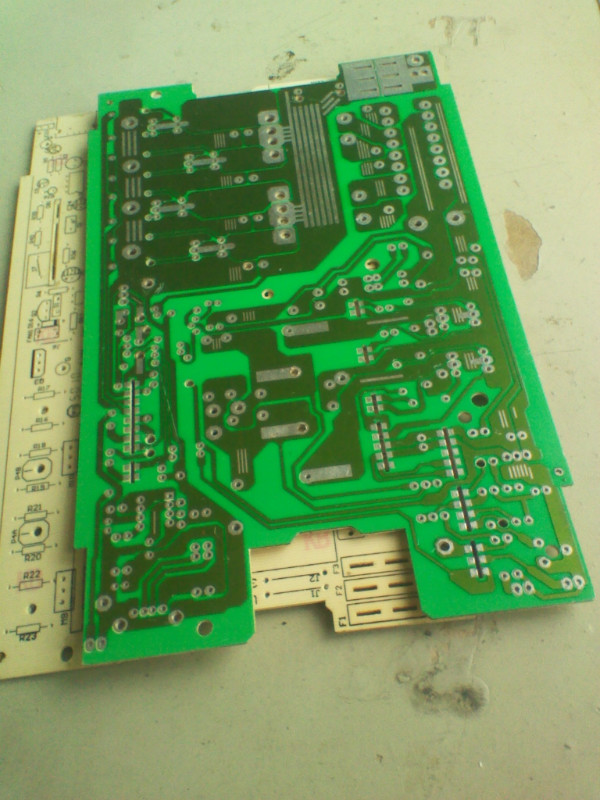

主PCB板

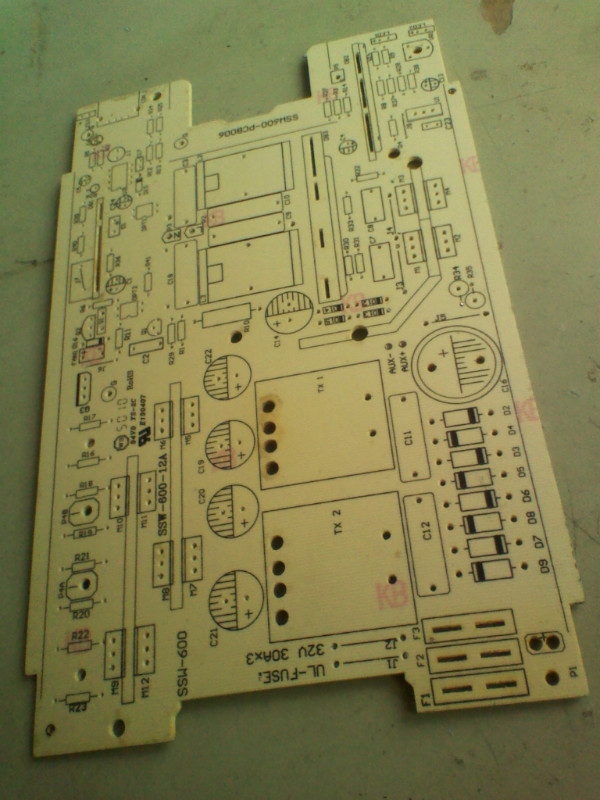

絲印面

打了兩塊

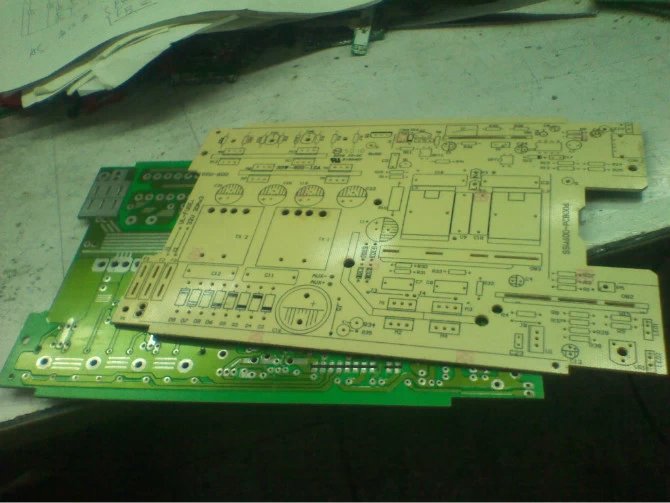

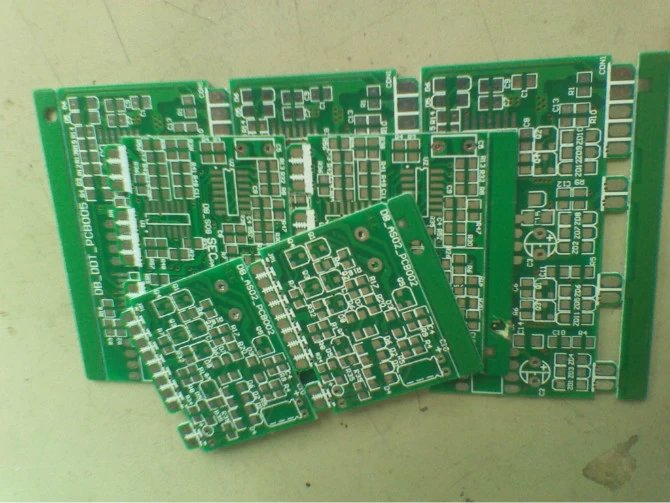

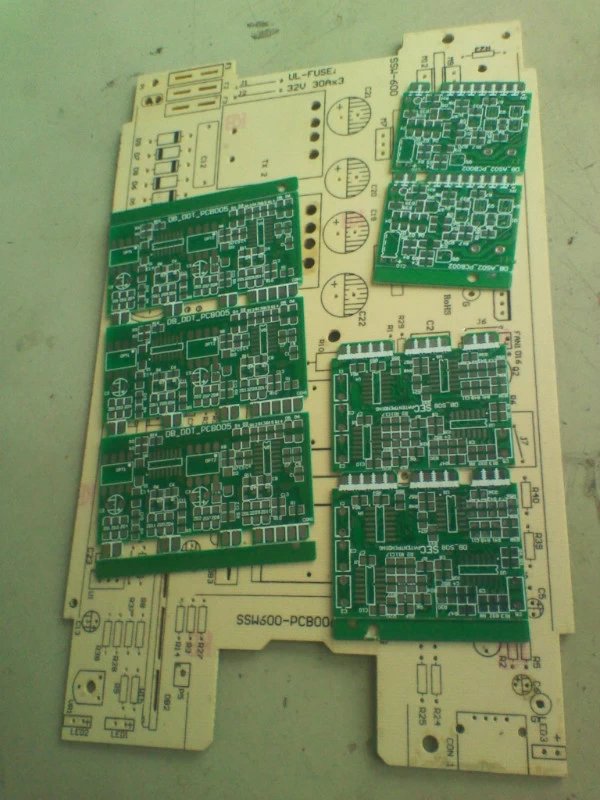

主PCB板和驅動PCB板

驅動PCB板

前后級驅動PCB板

低通慮波鐵硅鋁磁環，淘寶購的

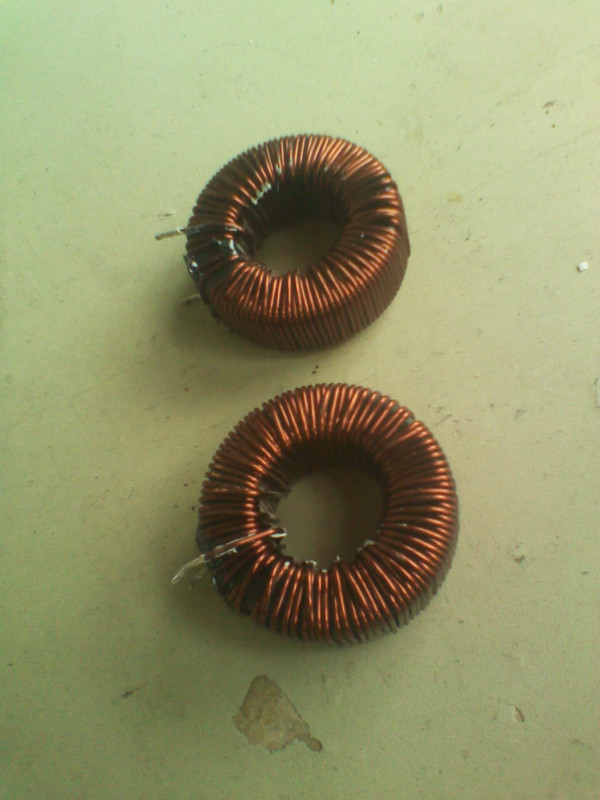

繞好的電感，

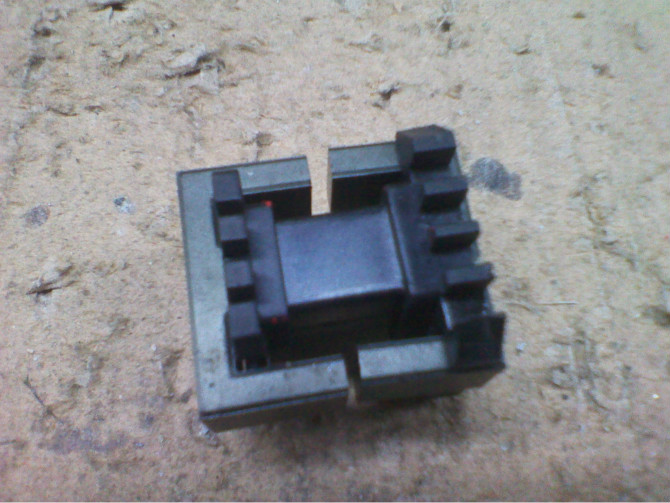

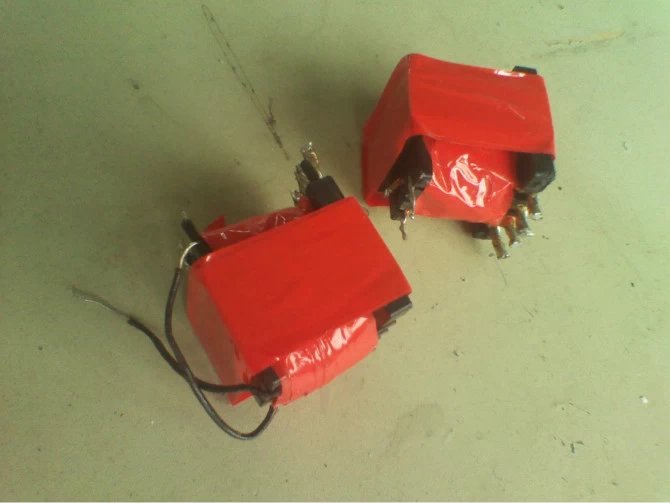

EE3032主變

繞好了

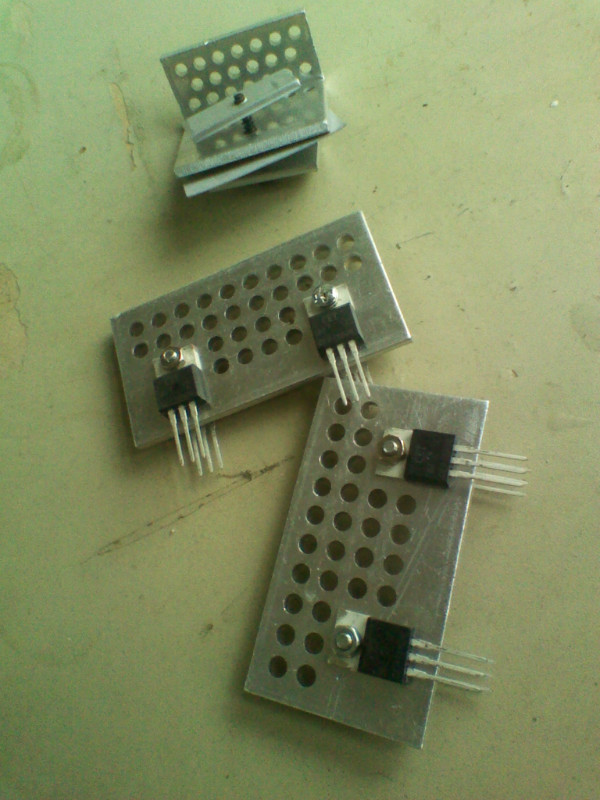

前后級MOS管散熱器

呵呵，來個集體照

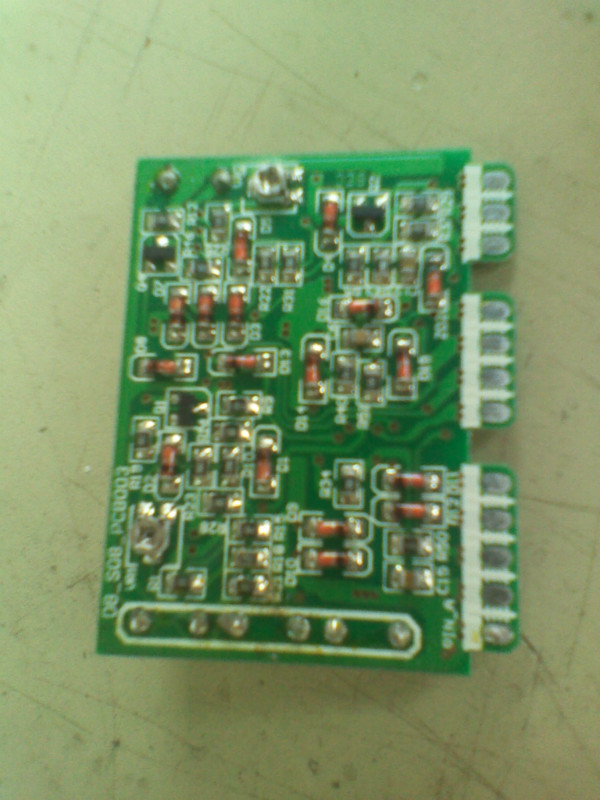

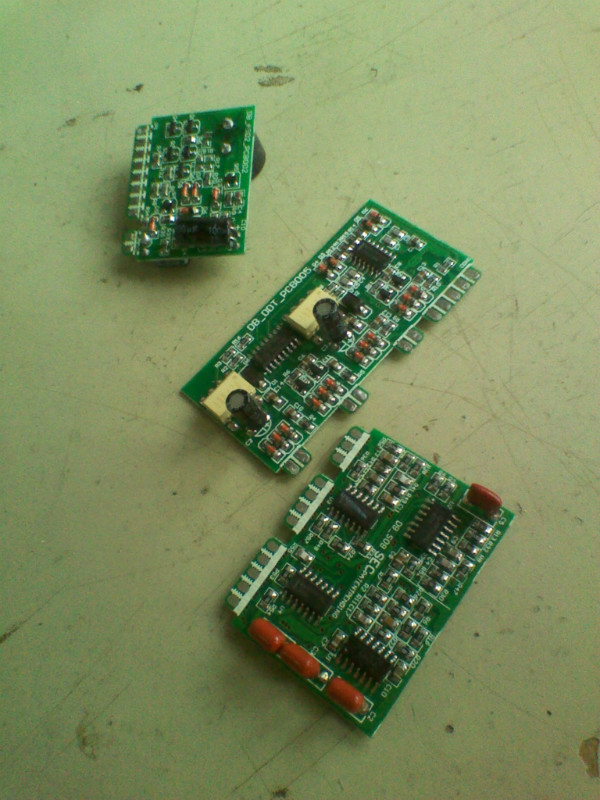

純手工焊好的前后級驅動板，呵呵，焊功還可以吧

純硬件SPWM波調制板，雙面貼元件設計

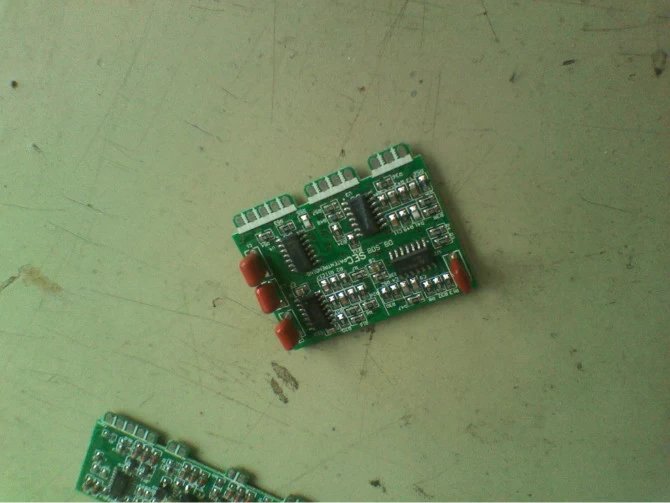

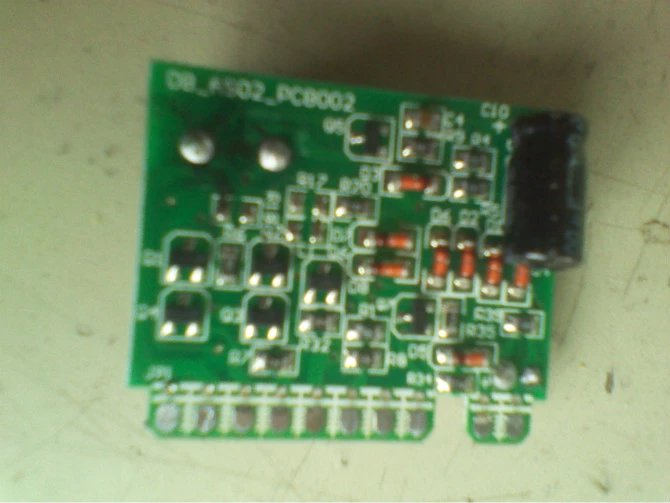

H橋數字驅動板，單面元件設計

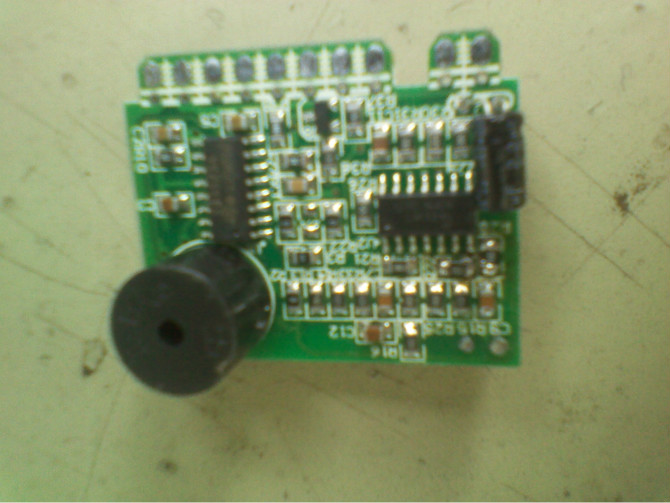

前級DC-DC升壓驅動板，雙面貼元件設計

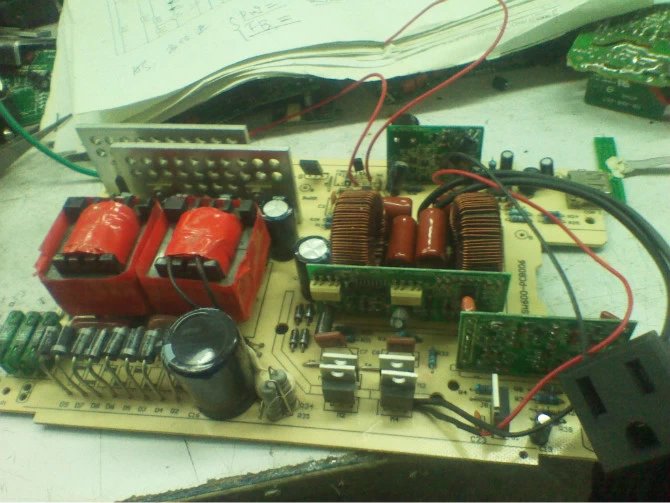

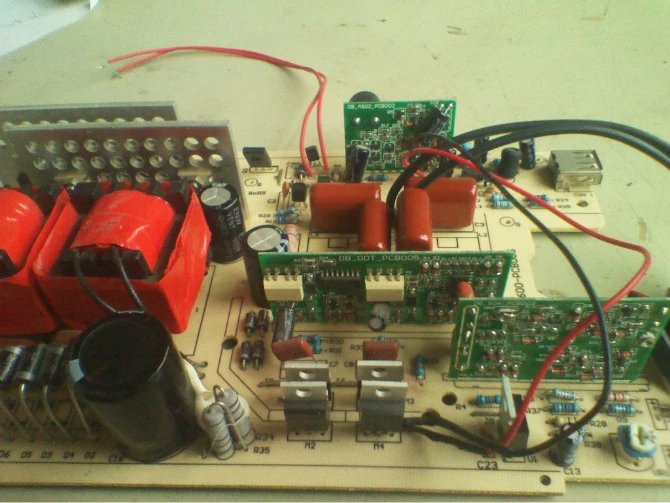

開工了，完成了大部份了



進展中

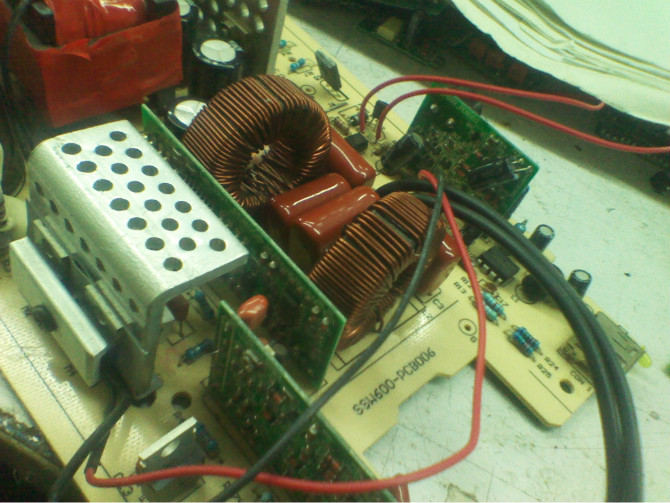

OK，裝上電感

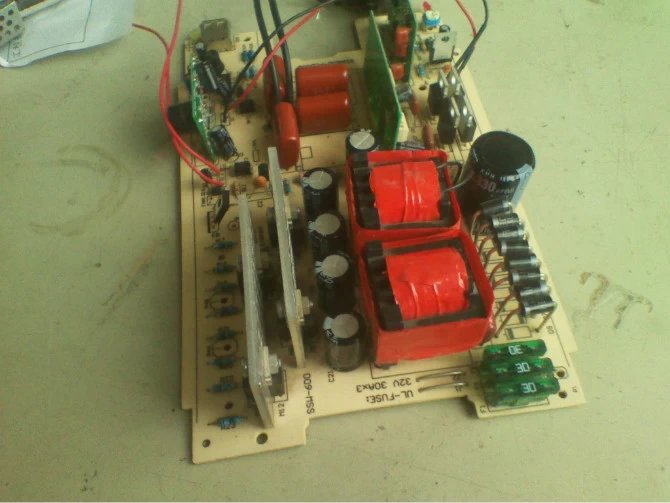

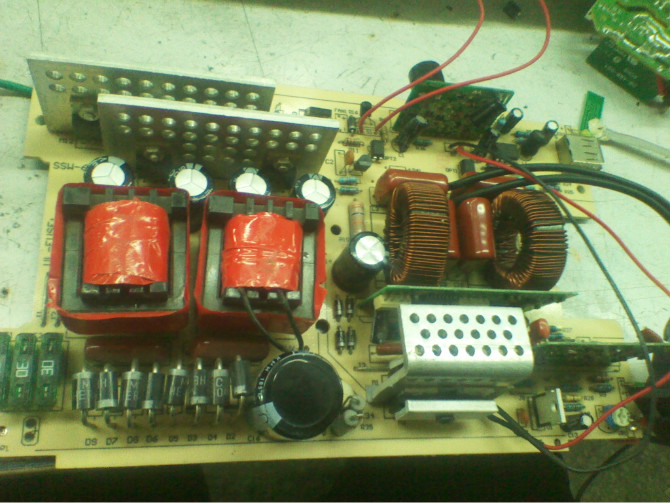

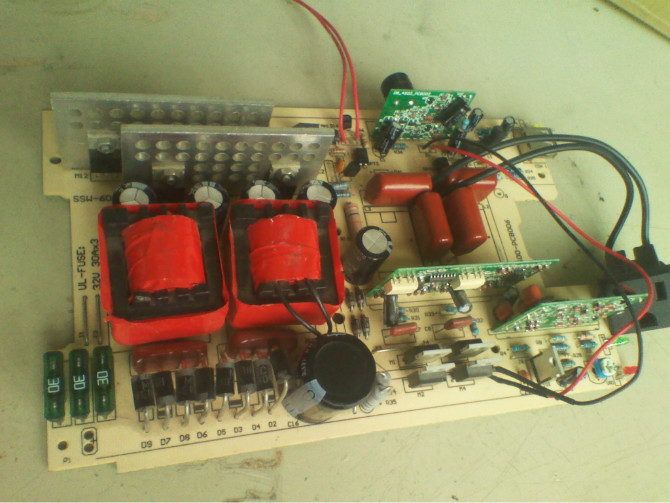

整機焊裝完成，呵呵，還漂亮吧

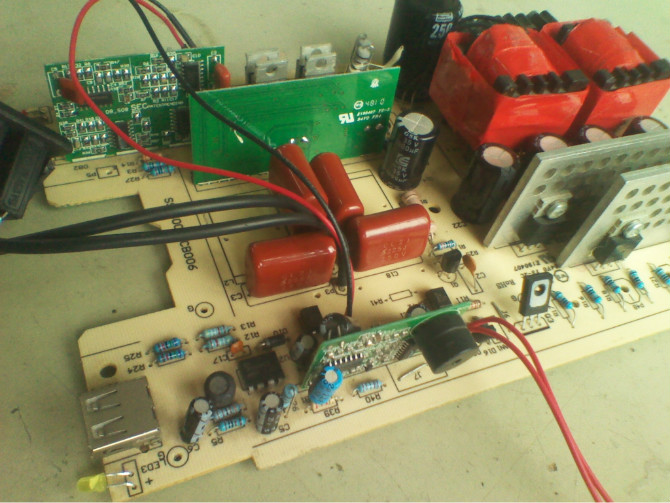

呵呵，多拍幾張

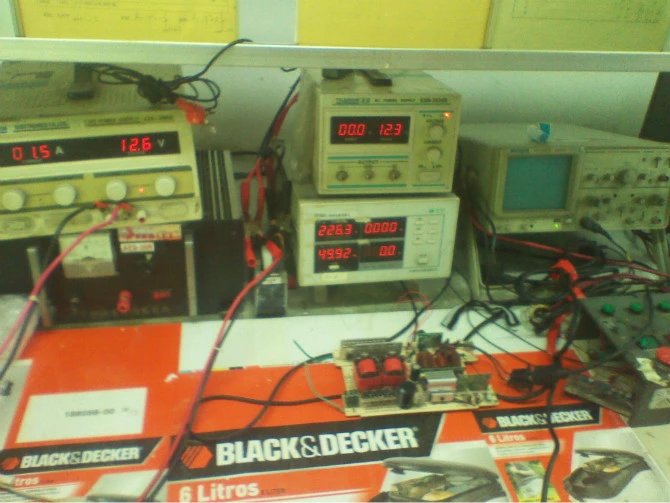

OK 通電試機，空載電流0.5A，正常，在設計之內

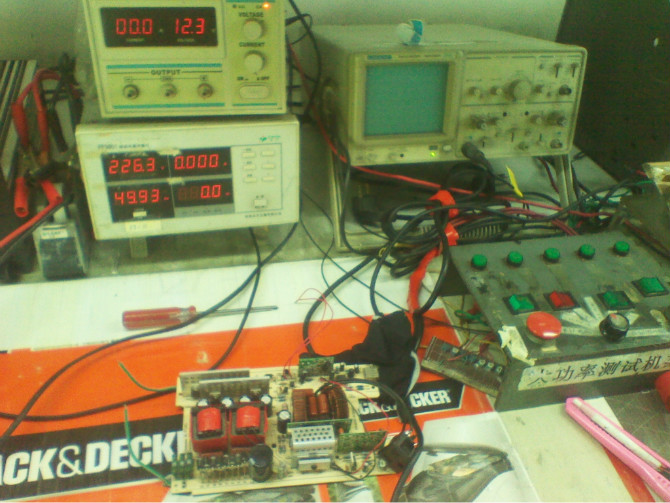

試機場地，呵呵

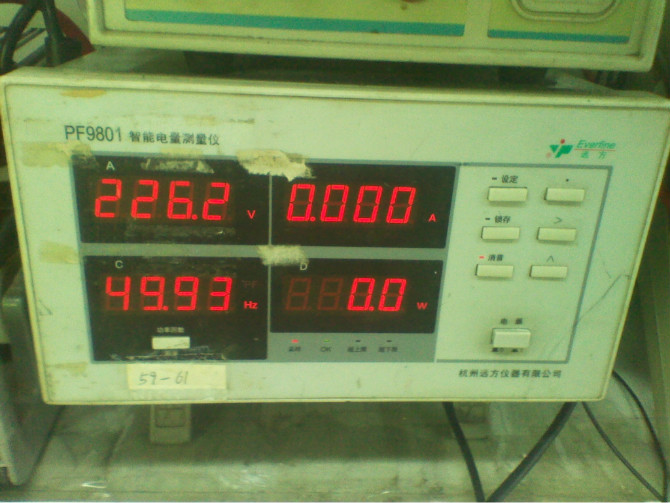

空載電壓和頻率，正常

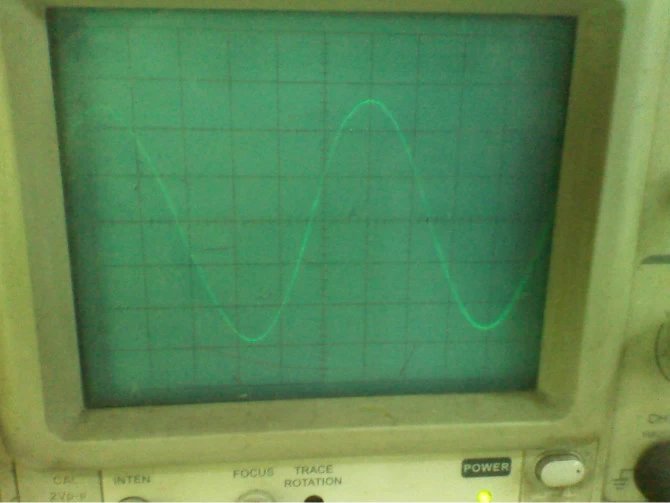

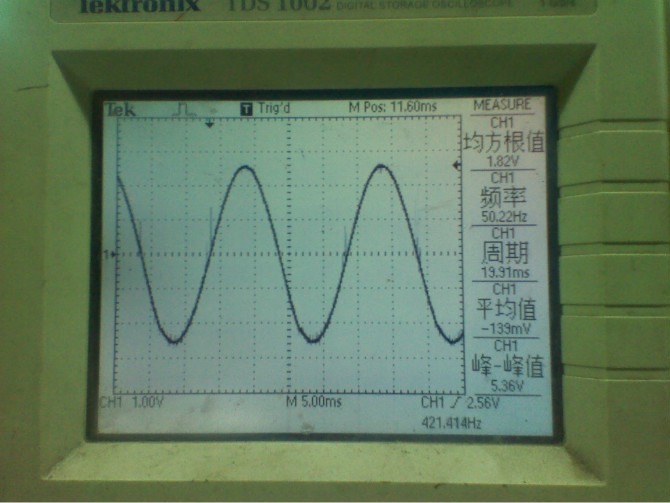

調制基準50HZ正弦波

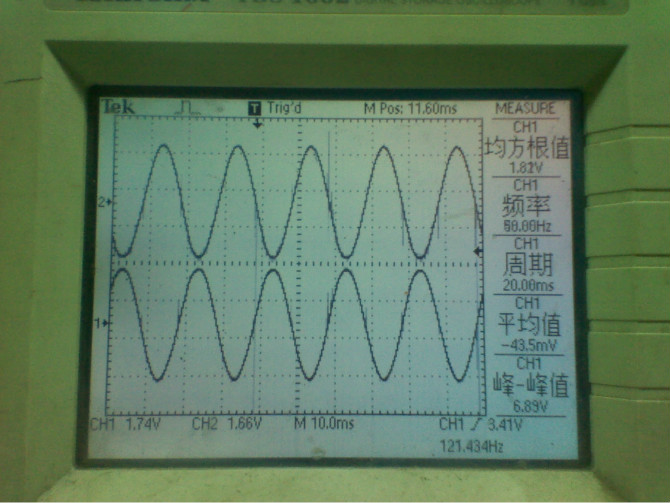

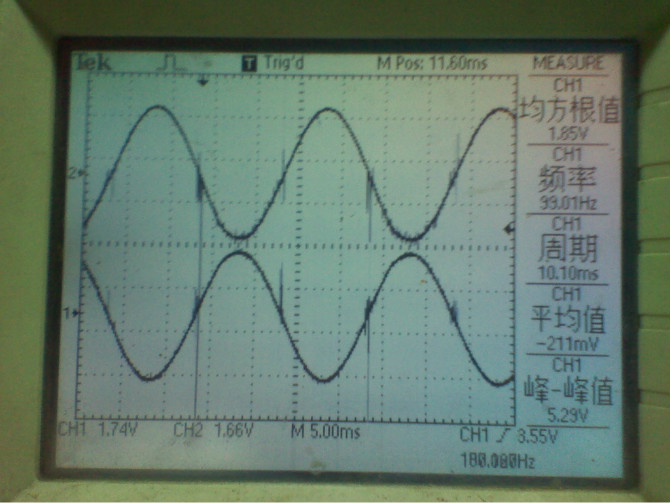

正負基準波

示波器探頭有點問題了

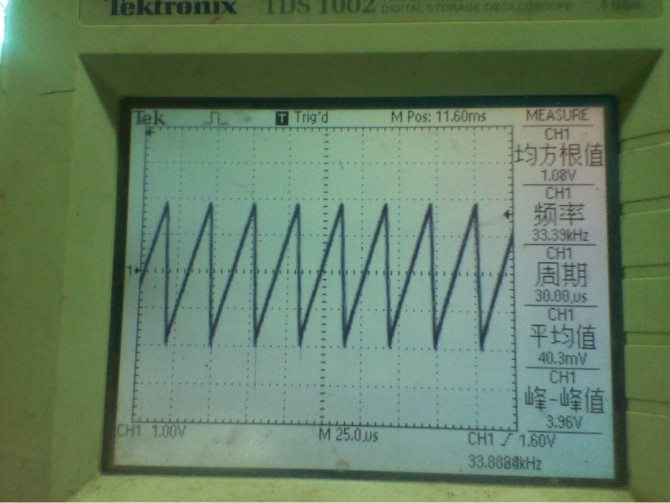

調制載波三角波



調制后的SPWM波形了

機器輸出的波形

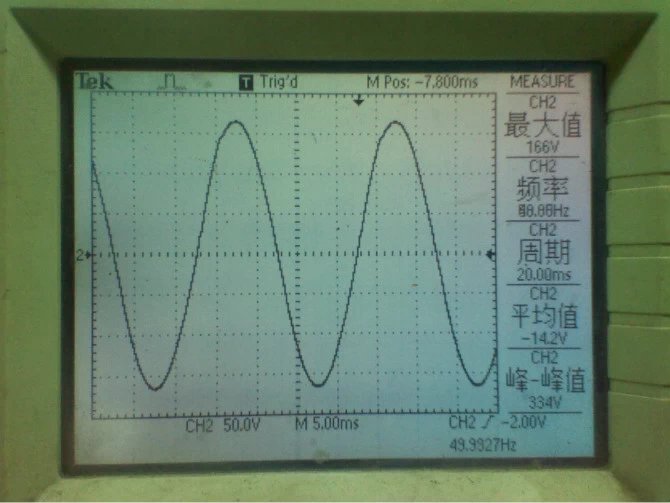

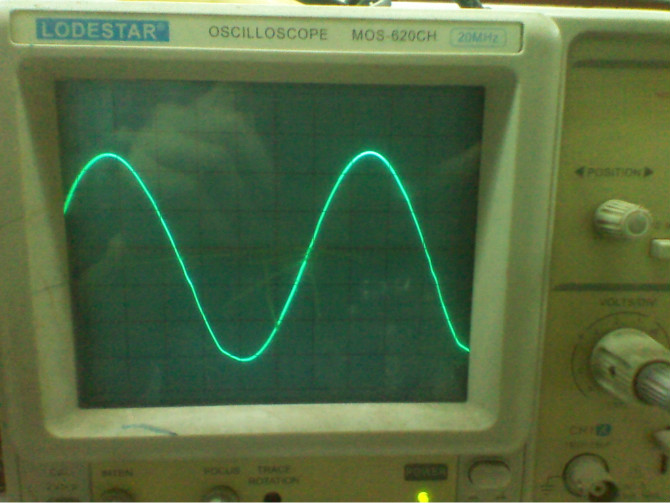

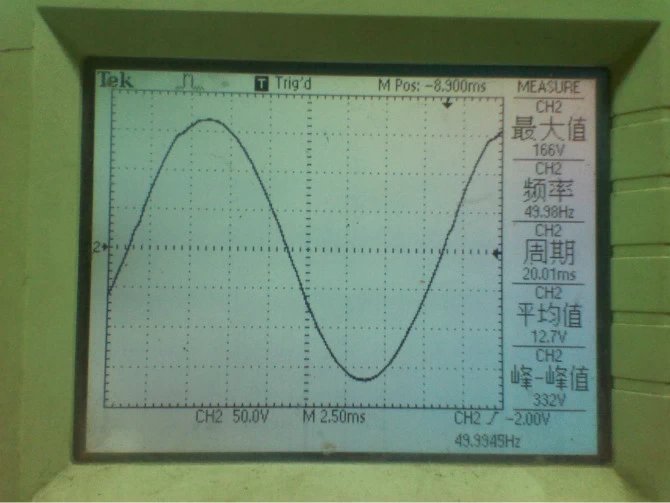

輸出純正弦波，漂亮



空載波形，呵呵，很漂亮，示波器老化了，等下找臺好的

空載試機中，一切正常

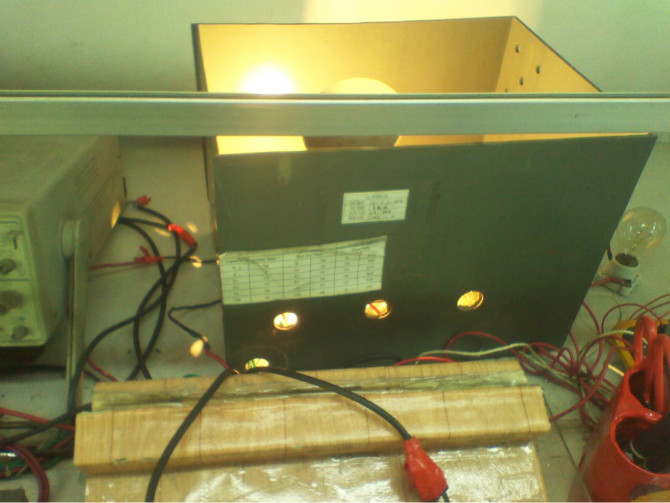

接下來是帶載了，負載是800W燈泡

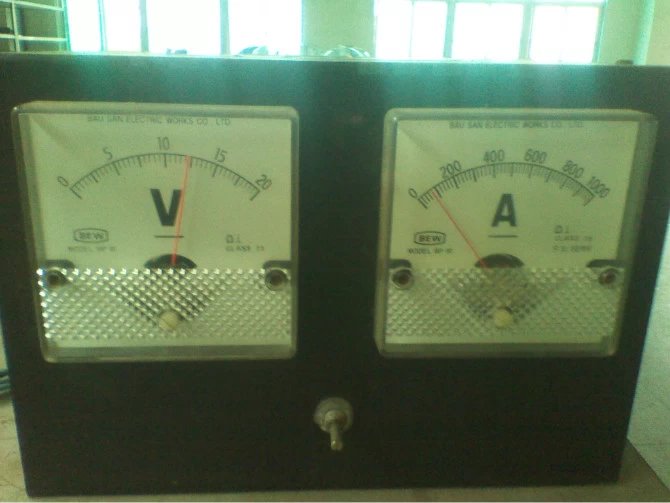

帶載輸入電壓和電流

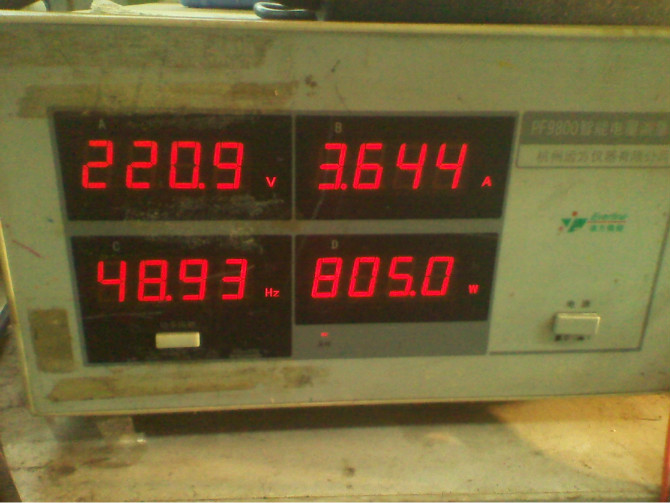

帶載時，機器輸出的參數，很理想，呵呵

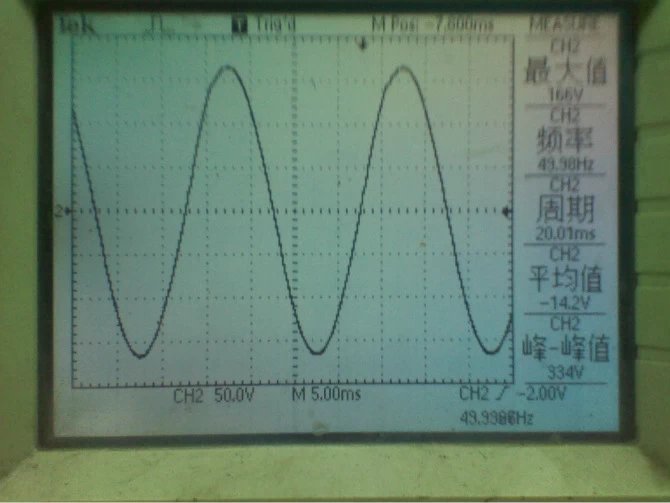

帶載時輸出的波形，很漂亮

OK，本機通過4小時的連續滿載800W老化測試，一切正常。呵呵，各燒友給點意見啊



回復

使用道具 舉報

ID:201628 發表于 2017-5-17 05:53 | 顯示全部樓層
程序源呢？俺們也學學
回復

使用道具 舉報

ID:146492 發表于 2017-5-21 12:35 | 顯示全部樓層
這個不錯，你做下來的成本要多少？
回復

使用道具 舉報

ID:259296 發表于 2017-12-10 11:18 來自觸屏版 | 顯示全部樓層
強！！
回復

使用道具 舉報

ID:12060 發表于 2018-1-8 12:29 | 顯示全部樓層
開源看看嘛
回復

使用道具 舉報

ID:183604 發表于 2021-12-4 23:48 | 顯示全部樓層
這個不錯，你做下來的成本要多少？
回復

使用道具 舉報

ID:936755 發表于 2022-7-24 11:48 | 顯示全部樓層
看看有程序嗎
回復

使用道具 舉報

ID:55166 發表于 2022-8-11 22:02 | 顯示全部樓層
想看看作品
回復

使用道具 舉報

ID:72479 發表于 2022-8-11 23:15 | 顯示全部樓層
有程序嗎
回復

使用道具 舉報

ID:496131 發表于 2022-12-2 16:27 | 顯示全部樓層
優秀的設計，我來學習下
回復

使用道具 舉報

ID:1043111 發表于 2022-12-24 07:28 | 顯示全部樓層
看不到啊
回復

使用道具 舉報

ID:77589 發表于 2022-12-30 11:45 | 顯示全部樓層
結果什么都沒提到！
