理理IDeei變頻器3100-015G/018P-4維修全過程

[復制鏈接]
ID:144370 發表于 2016-10-25 14:59 | 顯示全部樓層 |閱讀模式

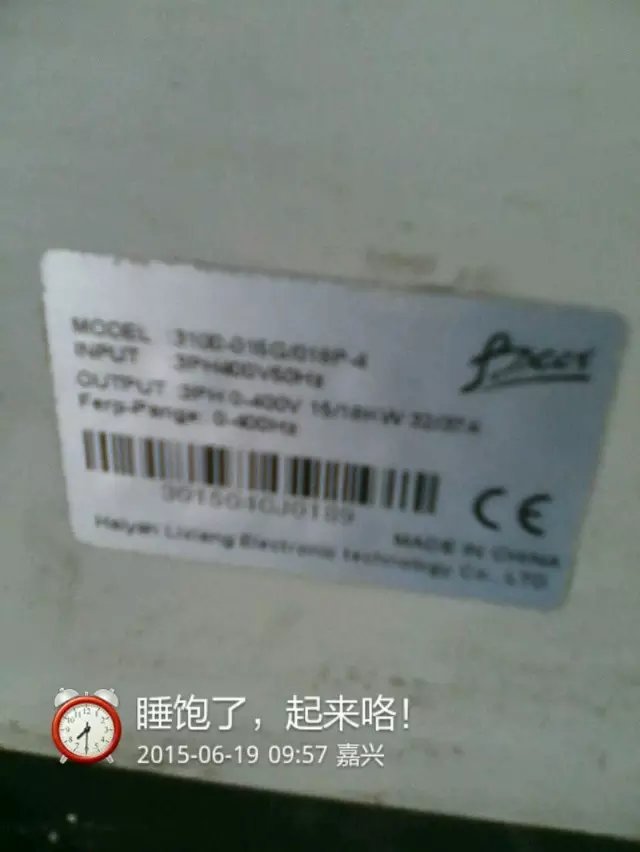

理想變頻器型號銘牌如圖1

客戶說燒壞了,經檢測模塊FP75R12KT3損壞,模塊內部如圖2

拆下模塊,用維修電源接到端子+–上/直流母線,輸入500V/DC電源,變頻器開關電源正常,面板顯示ItE,如圖3.

屬溫度過高報警,因為拆了模塊,模塊上的5K電阻/PTC脫離電路,裝上一只10k電阻。上電顯示P.OFF如圖4

屬變頻器電壓過低自檢不通過報警,短接電源檢測光耦PC17/R2501的3.4腳。上電顯示OC3,如圖5,

屬過流報警,因拆了模塊,上臂信號uvw與輸出UVW不通,電流檢測光耦A7840無供電,聯上后故障依舊,查7840的1.4腳無供電,6.7腳電壓為2.5V,故障元件U11.U12三端穩壓電源78L05,U16.U17光耦A7840,換新,上電顯示0.0,按啟動有頻率輸出指示,一直運行至60Hz,保持運行十分鐘無異開。接下來對驅動電路的檢測維修試驗,下臂三個光耦TLP350全壞,用A3120代換。靜態驅動測量/6個電壓為–9V,串個15歐電阻/驅動拉電流在500MA。動態DC2.5V,AC15V,DC電流150MA。正常。裝模塊,切斷逆變+供電,串電阻或燈泡/較明顯,接上三相維修電源,斷開2501的3.4腳,上電顯示SP1,如圖6

屬缺相故障,接停止復位鍵,顯示P.OFF后馬上回到SP1,故障為三相檢測電阻R207損壞開路,換新一切正常!!啟動變頻器,用指針萬用表交流檔測UVW為三相交流電壓且隨頻率的上升而變大,用直流檔測UVW對+–的電壓為260V左右。試機十分鐘,燈泡/25W220V二到三個串在母線+與逆變IGBT+供電端,沒有發光,說明變頻逆變交流無短路。恢復接電機試機。OK!
回復

使用道具 舉報

ID:144370 發表于 2016-10-25 15:01 | 顯示全部樓層
這是理想變頻器嗎?
-----------------------------------

    主人@追夢先鋒 是浙江嘉興海鹽生產的

    追夢先鋒 @陶工工控維修恩,這樣的機器還能修嗎?垃圾變頻器,都是海利普的技術

    主人@追夢先鋒 這機器設計不好,用戶只要便宜,故障率較高。

    追夢先鋒 @陶工工控維修修一修都不夠維修費的


三相維修電源是什么好東西


-----------------------------------

    主人@放三相維修電源與三相網電相相比,優點:隔離,限流,電壓高低可調

    放 @陶工工控維修是220變380嗎

    主人@放三相維修電源不能采用單相220V作為源電源,不安全。我的是訂做的~三相電源經過三相調壓器到三相隔離變壓器經過限流器輸出三相0~450V的電源。

    放 @陶工工控維修明白了,謝謝陶工
回復

使用道具 舉報

ID:190027 發表于 2017-4-16 08:22 | 顯示全部樓層
在這里才知道變頻器型號廠家,拼音海鹽還以為是鹽業公司專用的,網上找不到型號
回復

使用道具 舉報

ID:190027 發表于 2017-4-16 08:25 | 顯示全部樓層
修雜牌變頻器我一般模塊放大 上一次一臺11KW 50A模塊我用100A代替,測大電容容量都在80%~85%。用戶電壓又偏大,好容易炸模塊
回復

使用道具 舉報

ID:1 發表于 2017-4-16 18:42 | 顯示全部樓層
zzyog 發表于 2017-4-16 08:25
修雜牌變頻器我一般模塊放大 上一次一臺11KW 50A模塊我用100A代替,測大電容容量都在80%~85%。用戶電壓又偏 ...

經驗很值得學習,謝謝
回復

使用道具 舉報
