標題: NE555+CD4017 40顆LED流水燈原理圖PCB文件及封裝庫 [打印本頁]

作者: 檸檬精 時間: 2019-12-4 16:11
標題: NE555+CD4017 40顆LED流水燈原理圖PCB文件及封裝庫
流水燈的PCB 40顆燈
比較簡單的流水燈電路，分享出來

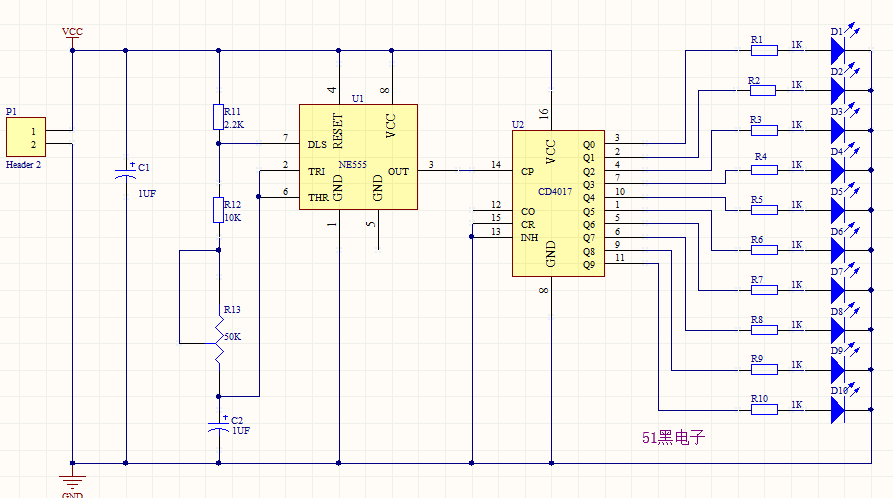

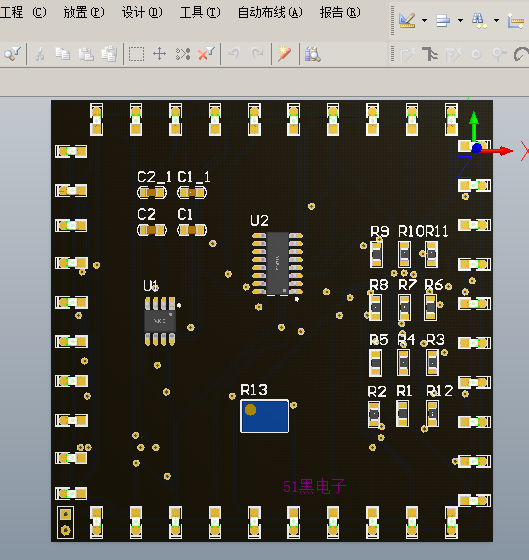

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

全部資料51hei下載地址：

流水燈.zip (4.54 MB, 下載次數: 121)

作者: 王秋冬 時間: 2019-12-7 14:02
謝謝分享，簡單實用。

作者: 老愚童63 時間: 2019-12-8 08:28
流水燈，LED是不會同時點亮的，所以，R1-R10完全沒有必要存在，可以在LED的公共陰極與GND之間接一只限流電阻就可以了。這樣可以節(jié)約9只電阻，而且可以簡化PCB設計。

作者: 檸檬精 時間: 2019-12-12 21:33

老愚童63 發(fā)表于 2019-12-8 08:28
流水燈，LED是不會同時點亮的，所以，R1-R10完全沒有必要存在，可以在LED的公共陰極與GND之間接一只限流電 ...

好的，感謝

作者: a369568116 時間: 2019-12-17 07:46
請問你這繪圖
軟件是什么名字

作者: lei267915 時間: 2019-12-17 21:39
是一次亮4個燈嗎？

作者: HWT@? 時間: 2019-12-18 16:30
謝謝分享

作者: 檸檬精 時間: 2020-1-1 19:54

a369568116 發(fā)表于 2019-12-17 07:46
請問你這繪圖
軟件是什么名字

Altium Designer 14

作者: 檸檬精 時間: 2020-1-1 19:55

lei267915 發(fā)表于 2019-12-17 21:39
是一次亮4個燈嗎？

對的，原理圖上就10個燈，其他燈是生板時復制出來的

作者: Hi，all 時間: 2020-5-22 14:16
你好，圖中貼片電容電阻用的啥型號？

作者: NINGLIANGA 時間: 2024-10-19 16:38

謝謝分享，簡單實用。

作者: gaobaobaolove 時間: 2025-3-3 13:05
你圖上只有10顆LED啊，哪里的40

作者: gaobaobaolove 時間: 2025-3-3 13:05
謝謝分享，簡單實用。
