標題: 運放加偏置電路分析2（偏置不放大，直放大信號） [打印本頁]

作者: ccc123 時間: 2021-1-25 09:00
標題: 運放加偏置電路分析2（偏置不放大，直放大信號）
本帖最后由 ccc123 于 2021-1-25 09:03 編輯

上一篇仿真分析了運放在加直流偏置時，會把直流偏置也放大，這樣引起的后果就是，對于一些信號，可能會產生失真，下面，我們介紹一種不放大偏置，只放大信號的電路方

如圖，可以觀察到，此電路與上一篇分析電路基本相同，運放工作在12V單電源下，唯一不同的是，在輸入信號出增加了耦合電容C1。我們分析：
1.對于直流偏置VCC2V，C1具有隔離的作用，則R3相當于斷路，運放工作在電壓跟隨器模式，輸出將跟隨直流電壓，所以對直流分量的放大倍數為1（即不會放大直流分量）
2.對于交流分量，電容C1相當于短路，此時運放工作在反向放大狀態，放大倍數：A交=-R4/R3=100倍。所以根據分析，運放輸出的波形應為：在2V的直流分量下（電壓跟隨效果）疊加的一個經過放大100倍的信號（交流放大影響）
仿真波形如下

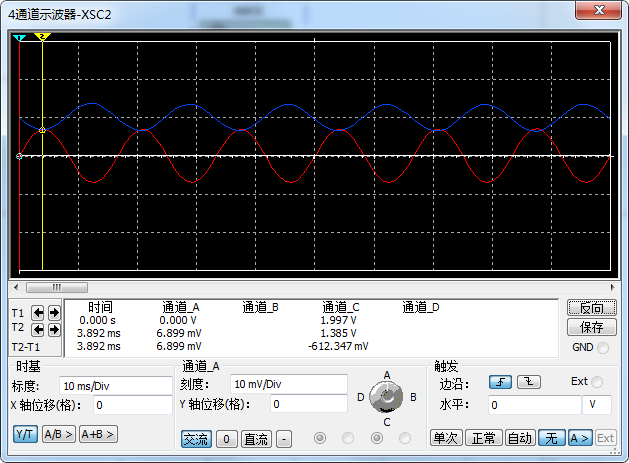

紅色的為信號波形，藍色的為輸出放大波形。注意黃色光標線處，此時輸入波形達到峰值接近7mv,藍色的波形達到最小值，2+（-0.7）=1.3v.

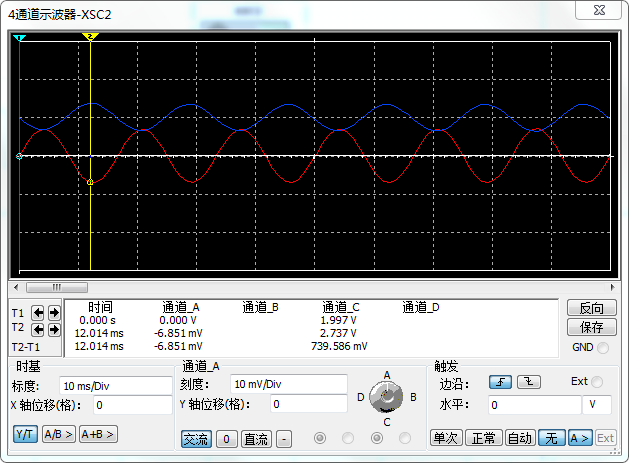

再次分析這個波形，此時信號為最小值，-7mv,輸出的波形，達到最大值2+（0.7）=2.7V
所以，對比上次的仿真，可以看出，加入了耦合電容，電路只對交流信號放大，而不放大偏置。
