標題: 51單片機三總線開發板開始設計 [打印本頁]

作者: lyonkon 時間: 2022-3-26 20:18
標題: 51單片機三總線開發板開始設計
使用兩片51單片機，一片做外圍設備接口，另一片作主控。


作者: w1179benp 時間: 2022-3-27 06:57
關注。加油！若資料全，照仿。

作者: man1234567 時間: 2022-3-27 11:53
很好的設計。問題是字寫得太丑，建議用電腦軟件

作者: lyonkon 時間: 2022-3-27 20:58

w1179benp 發表于 2022-3-27 06:57
關注。加油！若資料全，照仿。

好的，全力以赴

作者: lyonkon 時間: 2022-3-27 21:00

man1234567 發表于 2022-3-27 11:53
很好的設計。問題是字寫得太丑，建議用電腦軟件

下面這張圖，我用正楷字寫的，你看咋樣

作者: lyonkon 時間: 2022-3-27 21:07

作者: Hephaestus 時間: 2022-3-27 21:10
沒看出來三總線，數據總線和地址總線配合才能工作，只能算一個總線。
不過8051比較奇葩，有code和xram兩套各64k尋址范圍的總線，不過樓主只用了xram一條總線。

作者: lyonkon 時間: 2022-3-28 00:34
本帖最后由 lyonkon 于 2022-3-28 12:14 編輯

Hephaestus 發表于 2022-3-27 21:10
沒看出來三總線，數據總線和地址總線配合才能工作，只能算一個總線。
不過8051比較奇葩，有code和xram兩套 ...

因為89c52片內有8KB ROM，所以沒有擴展片外ROM。但是擴展了32K片外RAM.HM62256芯片。
數據總線為P00--P07
地址總線P00--P07經74ls373 鎖存為16位地址線的低8位，P20--P27作為地址線高8位，就是16位地址線。
片外尋址64kB RAM,也尋址64KB ROM. 操作尋址片外RAM的時候，單片機WR RD引腳向RAM芯片發送脈沖時序。讀取片外ROM的時候，單片機PSEN引腳向片外ROM發送脈沖時序。所以雖然總線接在一起，卻不會混淆。
上面這張圖單畫了控制總線，怕數據總線和地址總線都畫上去，線路看起來會很亂，所以想分開來畫的。

作者: Y_G_G 時間: 2022-3-28 14:20
搞這個是干嘛使的呢?

作者: lyonkon 時間: 2022-3-29 00:48

作者: lyonkon 時間: 2022-3-29 06:29

Y_G_G 發表于 2022-3-28 14:20
搞這個是干嘛使的呢?

51單片機桌面系統

作者: 啤酒瓶子老大 時間: 2022-3-29 10:59
樓主你可能沒注意你學習單片機的書的出版日期，嚴重被書中的內容帶跑偏了。現在誰還用這個62256，一個個手推車8H8K64不夠用嗎？要不32G12K64。又373又138，累不累。就一個12864的時鐘和一堆IO口搞那么復雜。真是有點直接給自己挖坑，面對實際一點好不好。就算做什么大型工程，也不能用89C52啊，分分鐘被了。有啥意思呢？

作者: lyonkon 時間: 2022-3-29 21:18
先擺拍一下

，順便曬一下老開發板的側臉

作者: lyonkon 時間: 2022-3-29 21:54

啤酒瓶子老大發表于 2022-3-29 10:59
樓主你可能沒注意你學習單片機的書的出版日期，嚴重被書中的內容帶跑偏了。現在誰還用這個62256，一個個手 ...

謝謝你的建議和推薦，我知道我做的東西在大師和時代面前是不容易跟得上的。但我現在做的東西是簡單的易學的。我下面又拍了一張照片，上面有兩種開發板，一個是現在主流的，老手在教新手在學的也是壇里學習的主流 “市售板，另一個就是我現在正在做還沒有完成的。你能看出來12864 和時鐘，那么我問你一個問題：兩種板，做同樣功能的12864 時鐘，兩者操作的著重點是什么？
現在大家學單片機，都是學操作端口，卻忽略了真正重要的東西，內存！
如果照片上兩種開發板，你只能選擇一種，你會選擇哪一種。
市售開發板的開發重點在于操作端口。
我做的電路板，開發重點在于操作內存。
我想，這是單片機的兩條不同的道路。也望能理解。

作者: lyonkon 時間: 2022-4-9 15:29

作者: Y_G_G 時間: 2022-4-9 16:21
看了半天都不知道這是在干嘛
51單片機桌面系統是個什么東西?
做時鐘還用DS12C887這玩意?DS3231它不香嗎?能省下多少個IO,而且還可以和24C02共用IIC總線
STC89C52是三塊五一片
STC8A8K_64Pin的是四塊三一片
多花8毛能把一堆74138,一堆上拉電阻,那個比單片機本身還貴的8位ADC:ADC0809
我甚至都不知道你做的這個是什么東西?是學習板還是個帶12864的時鐘?
單片機這種東西,沒有捷徑,但也沒有楊過式另辟蹊徑,老老實實的寫代碼驗證,寫代碼驗證,畫板驗證,畫板驗證,一遍又一遍單片機只是一個技術性的東西,技術就擺在那,你去學就行,前輩們已經指明了道路在那,你去走就行
你要是想像楊過一樣,走不尋常道路,要么你的東西就在你的桌子上吃灰,要么你就沉浸你自己一個人世界里,像阿Q一樣
在這個每個月有兩次免費打樣的年代,我實在看不出你那一堆線存在的意義是什么?
這是我畫的開發板,所有IO有標志,哪個單口在哪里都知道,怎么用,用杜邦線插上就行,它不比你那一堆洞洞板好?

作者: lyonkon 時間: 2022-4-9 20:00

Y_G_G 發表于 2022-4-9 16:21
看了半天都不知道這是在干嘛
51單片機桌面系統是個什么東西?
做時鐘還用DS12C887這玩意?DS3231它不香嗎? ...

這塊板子，我從構思到焊接完成大概用了3個月。因為買不到總線方式的51成品板，只能動手自己焊接。板上32k內存，ps2鍵盤接口，12864顯示，還有時鐘芯片。完成之后就相當于一臺電腦。所以我說是51桌面系統。
接下來就是測試這塊板子各個器件是否正常工作。

作者: Y_G_G 時間: 2022-4-9 22:21

lyonkon 發表于 2022-4-9 20:00
這塊板子，我從構思到焊接完成大概用了3個月。因為買不到總線方式的51成品板，只能動手自己焊接。板上32k ...

關鍵是你這玩意能干嘛?是不是還得自己寫程序?
花那么大功夫去搞個這東西.連個ADC都沒有,學單片機沒有ADC,這能學會單片機機?
你看你這電路,連個上拉電阻都沒有!也就是你運氣好,12864是有內部上拉的,接個別的器件,能跑得來?
所有的芯片旁邊,一個濾波電容都沒有
你這么恐怖的電路,也就只有你覺得這是簡單易學的
你花那么多的成本去搞這東東,兩個單片機加一個內存,整體性能能跟一片20塊的STM32比嗎?

作者: 天ノ憶 時間: 2022-4-13 12:08
我的評價是：
自己感動自己系列
雖然很努力但是作用并不大
現在無論是做產品還是做教學，都不會用你這種，姑且算電路板吧
也不會手畫電路圖的
換句話說，能力夠的人不會用你這電路板，能力不夠的人也不會用你這電路板

作者: hhdsdy 時間: 2022-4-13 13:09
搞不懂為什么要這么使用，以及為什么要用兩片單片機

作者: hhdsdy 時間: 2022-4-13 13:15
非要玩老元件，這個的功能夠齊全的了，我學單片機，就是自己焊接組裝的SCB-2-51單片單板機，還自行增加了臺式微打端口，修改監控程序使之可以進行簡單的反匯編并打印

作者: dalaoshi 時間: 2022-4-13 15:08
這些都是單片機早期使用的元件，現代單片機就是從這些元件的實際使用中逐漸發展起來的，現在買一粒幾塊錢的單片機，什么都在里面了，寫幾行代碼就能用起來，但對內部總線的運作不甚了了，樓主這項工作，是一種返祖現象，人類胚胎的成長過程也要把全部進化過程演示一遍，最后出生是才是個人樣，所以不要譏笑蜥蜴，魚，雞，我們胚胎時期都曾經有過這個樣。

成才都需要有個學習過程，樓主經過這番折騰，以后肯定對計算機硬件的了解比一般人強些，成才的機會也大些。

作者: 啤酒瓶子老大 時間: 2022-4-14 10:39
頂起來，持續關注中。

作者: lyonkon 時間: 2022-4-18 20:51
今天是分享喜悅的日子，近十天的檢查調試，每走一步都是相當的難，辛酸就不講了。今天lcd顯示終于完成。字符顯示的那一刻真的是很開心。波形大的是51單片機psen引腳，波形小的是P2.7引腳。

一，74ls138同時只能片選1只引腳，而lcd rs，rw 需要兩者引腳，所以用138作lcd rs rw控制不合適。
二，51單片機的EA引腳要接
三，lcd第三腳，就是調整對比度的要接，不接不顯示。
四，P0口驅動lcd，不加上拉電阻，可以顯示
五，12兆晶振51單片機總線法驅動lcd1602，12864，時序沒問題

下面是測試代碼
               SJMP       MAIN
WRCMD:                                                                                  //寫指令子程序
                              push       ACC
               lcall       READ12864BF
                              POP       ACC
                              MOV       A,R3
                              MOV       DPTR,#009000H                //lcd寫指令地址 9000H
                              MOVX       @DPTR,A
               RET
WRDAT:                                     //寫數據子程序
                     push       ACC
                              lcall       READ12864BF
                              POP       ACC
                              MOV       A,R4
                              MOV       DPTR,#00B000H                //lcd寫寫數據地址       B000H
                              MOVX       @DPTR,A
               RET
INIT:                                                                               //lcd初始化程序
            MOV             R3,#0X38
            LCALL       WRCMD
            MOV             R3,#0X38
            LCALL       WRCMD
            MOV             R3,#0X0c
            LCALL       WRCMD
            MOV             R3,#0X06
            LCALL       WRCMD
            MOV             R3,#0X01
            LCALL       WRCMD
            RET
MAIN:                                        //主程序
                              LCALL       INIT
                  D1:
                                                            MOV       R3,#0x80
                              LCALL       WRCMD
                                                               MOV       R4,#0X35                         //5
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x81
                                                            LCALL       WRCMD
                                                         MOV       R4,#0X31                         //1
                                                            LCALL       WRDAT
                                                               MOV       R3,#0x82
                                                            LCALL       WRCMD
                                                            MOV       R4,#0X48                         //H
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x83
                              LCALL       WRCMD
                                                               MOV       R4,#0X45                         //E
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x84
                                                            LCALL WRCMD
                                                            MOV       R4,#0X49                         //I
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x85
                                                            LCALL       WRCMD
                                                            MOV       R4,#0X2E                         //.
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x86
                              LCALL       WRCMD
                                                               MOV       R4,#0X43                         //C
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x87
                                                            LCALL WRCMD
                                                            MOV       R4,#0X4F                         //O
                                                            LCALL       WRDAT
                                                            MOV       R3,#0x88
                                                            LCALL WRCMD
                                                            MOV       R4,#0X4D                         //M
                                                            LCALL       WRDAT
                                                            SJMP       $
READ12864BF:                                  //判斷忙子程序
               MOV       DPTR,#0XD000          //lcd讀指令地址       D000H
            MOVX       A,@DPTR
            JB       ACC.7,READ12864BF
         ret
END

作者: lyonkon 時間: 2022-4-18 21:01
本帖最后由 lyonkon 于 2022-4-18 22:43 編輯

hhdsdy 發表于 2022-4-13 13:15
非要玩老元件，這個的功能夠齊全的了，我學單片機，就是自己焊接組裝的SCB-2-51單片單板機，還自行增加了臺 ...

這個是老哥本人設計的嗎

軟件硬件設計功力深厚啊。

作者: lyonkon 時間: 2022-4-18 23:13
本帖最后由 lyonkon 于 2022-4-19 08:25 編輯

本來程序中準備定義數組的，奈何數組不肯顯示


P2.7引腳輸出波形


psen引腳輸出波形


作者: lyonkon 時間: 2022-4-25 14:45

雙機通訊測試完成，沒想到被使用中斷卡了十幾天，從機程序一直改，一直改不成功，今天在本論壇兩位老師指正下，完成了雙機數據交換測試。至此板上的除了時鐘芯片沒有檢測，其他器件都可以正常工作了。lcd1602地址會自動加1，導致滿屏跑數字

下一步ASCII鍵盤測試，不知道會不會被串口卡。
下面就是被中斷卡住了的原因
匯編情況下
一，程序中如果使用中斷，那么該中斷地址不能被占用。
外部中斷0入口地址 0003H
定時計數器T0溢出中斷 000BH
外部中斷1入口地址 0013H
定時計數器T1溢出中斷 001BH
串口中斷 0023H
定時計數器T2溢出中斷 002BH (89C52系列含有T2)

作者: wysh_2004 時間: 2022-4-25 23:38
佩服佩服，不但玩起了三總線，還玩了匯編，精神可嘉。

作者: lyonkon 時間: 2022-4-26 01:12

wysh_2004 發表于 2022-4-25 23:38
佩服佩服，不但玩起了三總線，還玩了匯編，精神可嘉。

雕蟲小技，不敢班門弄斧

作者: lyonkon 時間: 2022-5-8 21:24
作為初學者，稍不留神就被卡。卡在Ps2鍵盤上折騰倆周了，現在還沒有好方法，也不想加芯片。因為基礎不好，現在在串口，計數器，中斷之間來回繞。不斷嘗試，希望能成功

作者: lyonkon 時間: 2022-11-13 15:20
框架寫大體差不多了，下一步準備寫內容。

https://v.youku.com/v_show/id_XNTkxODA1NDcxMg==.html?spm=a2hcb.profile.app.5~5!2~5~5!3~5!2~5~5~A先測試一下手工計算

作者: 1261867136qq 時間: 2022-11-25 08:44

突然感覺，51單片機要當PC機，不加芯片是不行的。就目前這些芯片來說，就算當年喬布斯和蓋茲，也不能用這么幾個芯片做出個PC機吧？

作者: macadam 時間: 2022-11-25 09:18
有點當年蘋果機的樣子。

作者: feeling1791 時間: 2022-11-25 16:17
樓主應該是前輩！具51匯編和硬件功底！
有這基礎，3個月就可學會C語言，看康輝的C語視頻教程。然后芯片先轉STC，得意的匯編程序用C改寫一次，成功后，可選擇馬上轉STM32，您會體會到現在芯片的強大，以前的8位芯片擴展I/O，擴展內存，雙機通訊，都太過時了。現在的單片機，資源非常豐富，用不完的內存和寄存器，各種定時器，數量巨大的GPIO且多功能，多的用不完的ADC高精度檢測端口，DMA，PWM，I2C，I2S，USART，SPI，USB，看門狗，CAN。。。你想要的鍵盤，LED、LCD、LCM，各種你想要驅動的外設都可編程實現，用C，好玩的很！

作者: Longan.Wang 時間: 2022-11-25 17:16
呵呵！看到最后，還是不知道樓主做的是什么！

作者: 大漠落日 時間: 2022-11-28 21:23
20多年前，你這還是可以學習的，現在已經落后了，我當時學的時候還是比C51更老的8751，那才真是三總線，單片機是個祼機，沒有程序，程序是在片外的。

作者: lyonkon 時間: 2022-11-29 23:15

Longan.Wang 發表于 2022-11-25 17:16
呵呵！看到最后，還是不知道樓主做的是什么！

就相當于用鍵盤輸入程序，然后運行輸入的程序。類似于basic。可以實時控制硬件。但basic我現在知識不夠。支持匯編程序我想嘗試一下

作者: lyonkon 時間: 2022-11-29 23:36

feeling1791 發表于 2022-11-25 16:17
樓主應該是前輩！具51匯編和硬件功底！
有這基礎，3個月就可學會C語言，看康輝的C語視頻教程。然后芯片先 ...

實在慚愧，幾年前學一段時間c當時想寫64卦的。學了大概好幾個月，實在做不出東西來，連12864都沒學會21年底學的匯編，一路學一路做就這塊板子。其實我算初學者，stm32前幾天我也想試試看的，畢竟沒學過32。自己做的板子修怕了，1602接觸不良，又也找不到原因所以用開發版試機。剛好從壇友那學了一點硬件知識，準備板子改進一下。隨便改線路。準備這塊板子完成再學32

作者: lyonkon 時間: 2022-11-30 07:21

1261867136qq 發表于 2022-11-25 08:44
突然感覺，51單片機要當PC機，不加芯片是不行的。就目前這些芯片來說，就算當年喬布斯和蓋茲，也不 ...

51的內部RAM低128字節暫時是夠用的，剩下高128字節內存做用戶內存，只有8行。的確有點小。51單片機比6502多個程序存儲器，和io端口，所以做起來省不少事。

作者: lyonkon 時間: 2022-12-11 19:55

剛學匯編的時始做這塊板到今天快一年，因為51單片機沒有總線模式成品板選擇所以必須自己做。板子經過多少次修改，也多次想過換更高級別的mcu，但是我還沒有學過那些mcu，就是51單片機我還是初學者。到今天，這塊板子終于做到自己滿意了。以后可以專心學習51匯編了，至于后期程序能不能跑現在還不清楚。
但是板子，今天完工，非常開心！！

作者: 美琴的備胎 時間: 2022-12-22 14:29
樓主，支持你，想做就做，不要管別人怎么說，因為你會的東西比別人多

作者: a399288395 時間: 2023-2-26 13:31

啤酒瓶子老大發表于 2022-3-29 10:59
樓主你可能沒注意你學習單片機的書的出版日期，嚴重被書中的內容帶跑偏了。現在誰還用這個62256，一個個手 ...

同意你的觀點，站在“巨人”的肩膀上往上爬就好了；沒有必要再去研究“巨人”為什么會長這么高的。

這也好比玩電腦；現在都是i7 的CPU了；只要重點去發掘如何把i7 超頻到i9的性能；不至于還有人想著把奔騰4超到5GHZ吧；
難道還有人在玩“塞班”？

所以，有現成的更高速更方便的大容量STC 或者更高級的STM32 回過來再折騰C52的片外擴展就沒有必要了；24C02 我都好久沒有驅動過了；MCU內置EPROM方便好用；

他可能還不知道AT89C52的ATMEL都已經被MicroChip 收購了；

要跟上時代的步伐；不然就會被時代淘汰；當然，了解下是可以沒有必要去深究！

作者: zmc419 時間: 2023-2-27 21:45
復古30年前的單片機結構，擴展一下，將程序下到外部RAM中運行更好。

作者: lyonkon 時間: 2023-3-8 12:35

a399288395 發表于 2023-2-26 13:31
同意你的觀點，站在“巨人”的肩膀上往上爬就好了；沒有必要再去研究“巨人”為什么會長這么高的。

這 ...

把自己靈魂寫進電腦，然后加塊太陽能電池，就可以永遠活著，我是抱著這個期待學習單片機的，在幾年前。自從學了單片機之后，就一再退而求其次，退一步的目標是做一個機器人，陪自己散步聊天，再退一步人工視覺，又退一步聽覺。在方位計算的時候，我不知道用什么公式。于是又退一步，12864，1302，c語言寫一個包含64卦的時鐘。直到最終卡在了那個地方。于是放下了幾年，直到去年學了匯編，就一路做到了現在這個樣子。現在我離第一目標仍然遙遙無期，現在我學習主要用我這塊開發版。我本想依據這個設計再改善改善，參選論壇名人堂評選，在民族電子工業史上留下我的名字，但版主不肯
。所以下一步只能把這個線路做成板子出售為下一步，聲音方位辨別器，或者兩足平衡行走湊點力量。這塊板子是可以運行外部內存中的代碼的。

作者: lyonkon 時間: 2023-3-17 20:41

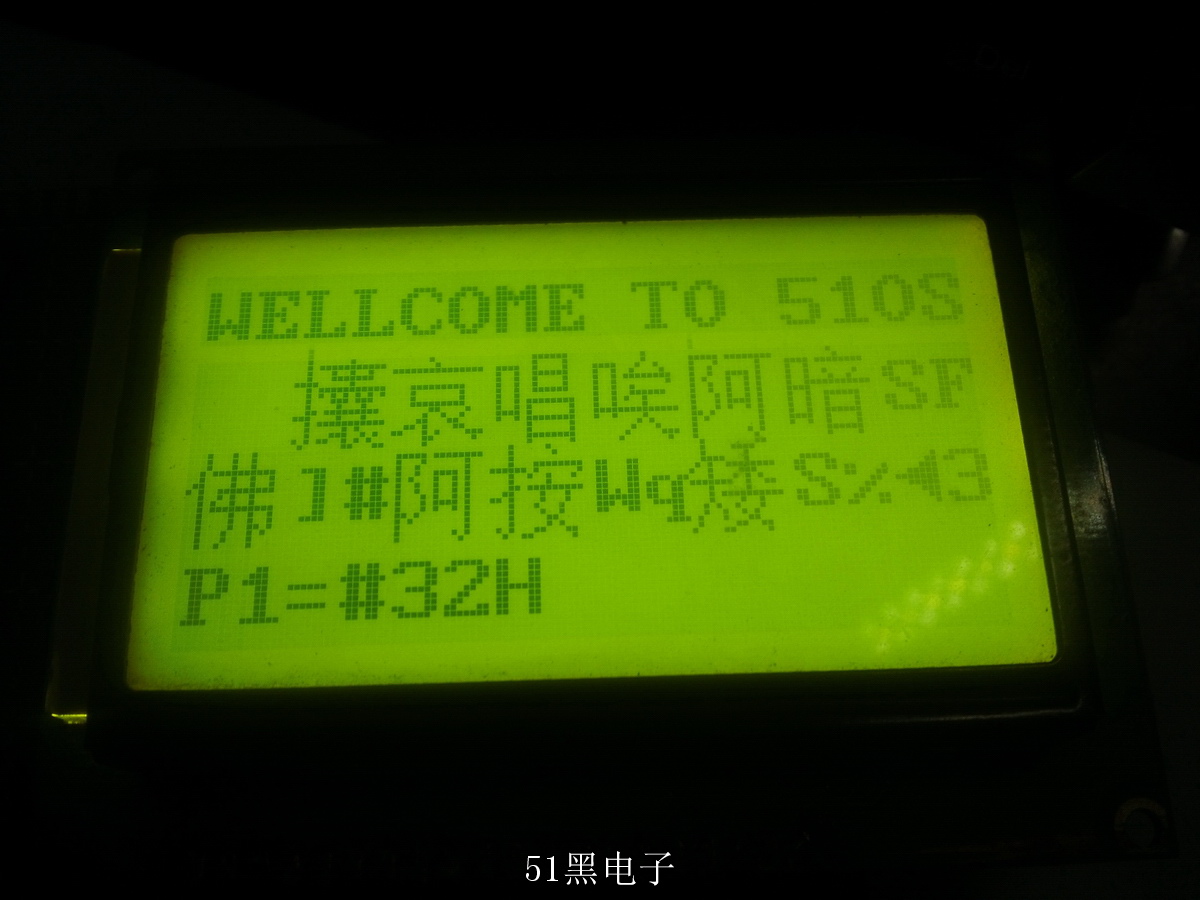

現在進入數據調試階段，比我預想的要晚。P1口接了一組led，當輸入p1賦值指令后無論賦值多少，p1總是等于0x37.

作者: angmall 時間: 2023-3-20 23:44
梅花易數C語言

梅花易數C語言.zip

86.29 KB, 下載次數: 4, 下載積分: 黑幣 -5

作者: lyonkon 時間: 2023-4-6 09:18

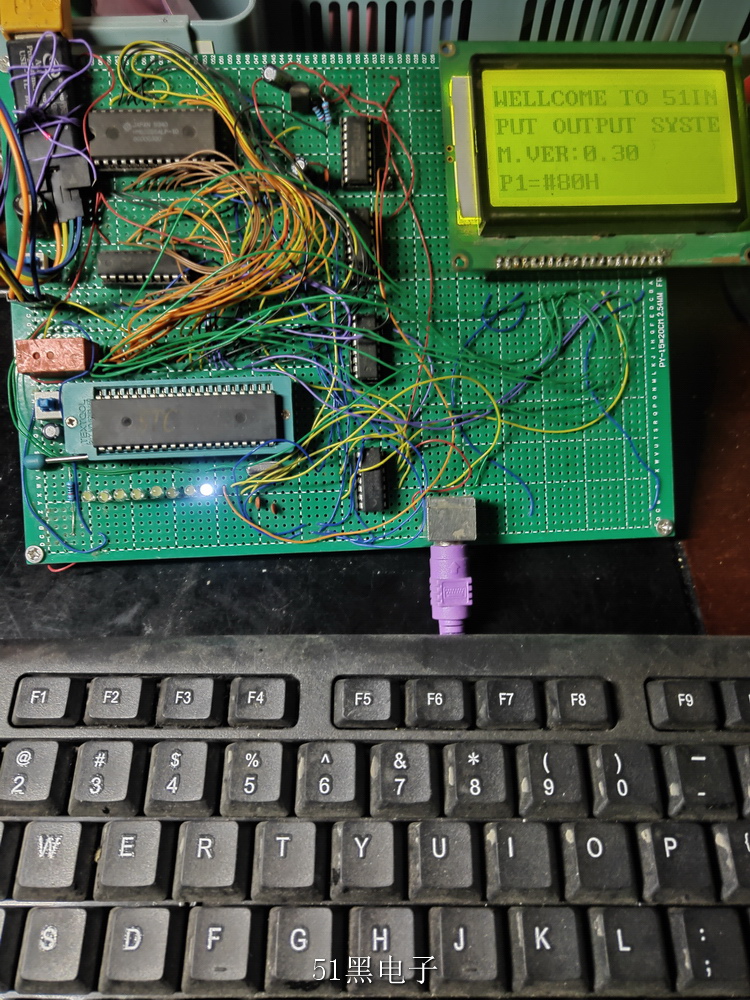

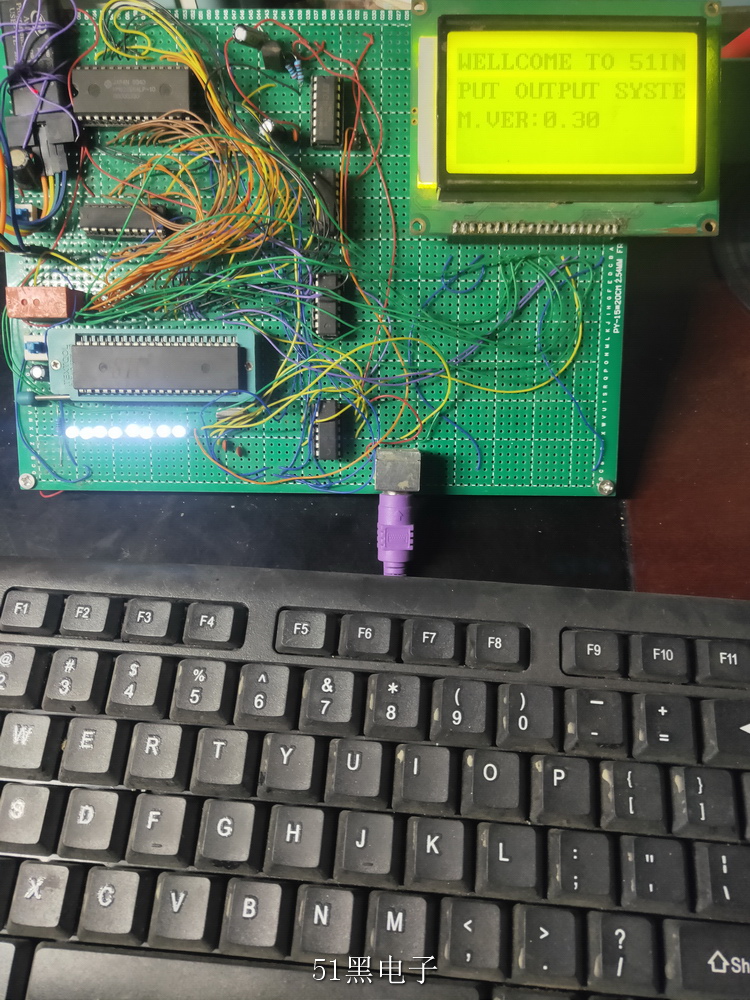

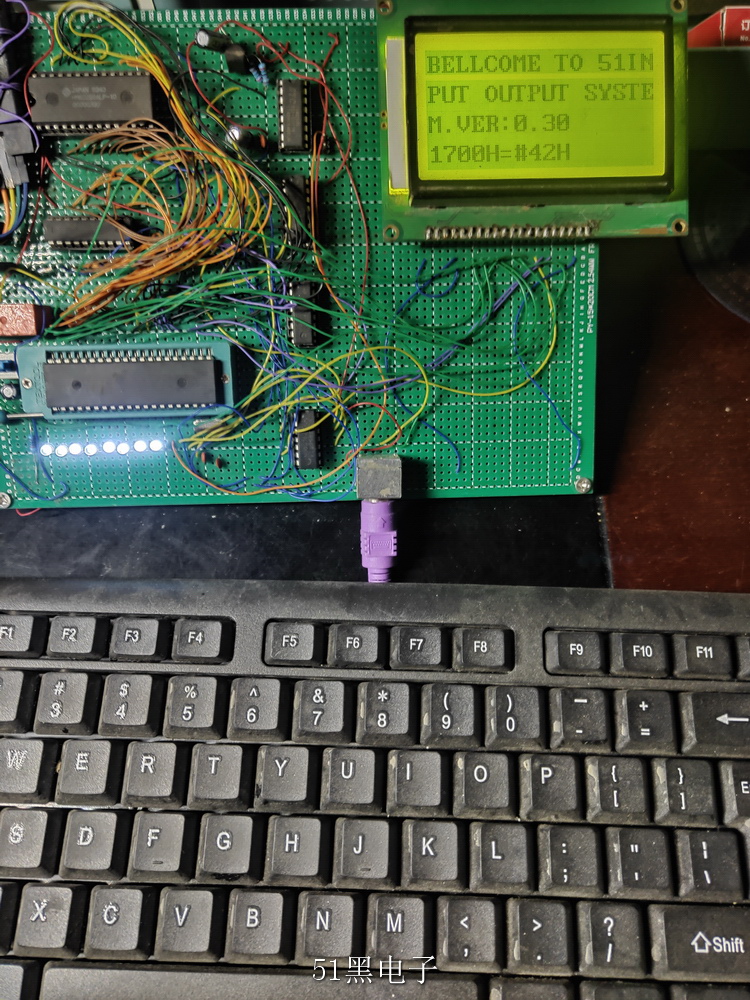

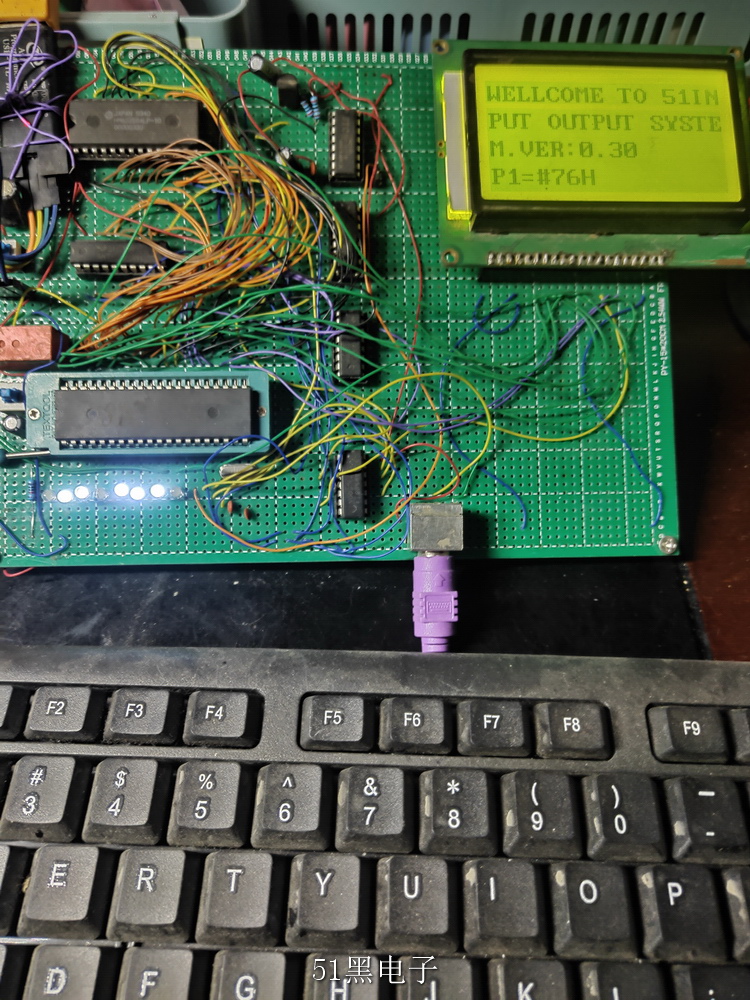

片外內存賦值，welcom第一個字母地址是1700h。測試了一下。

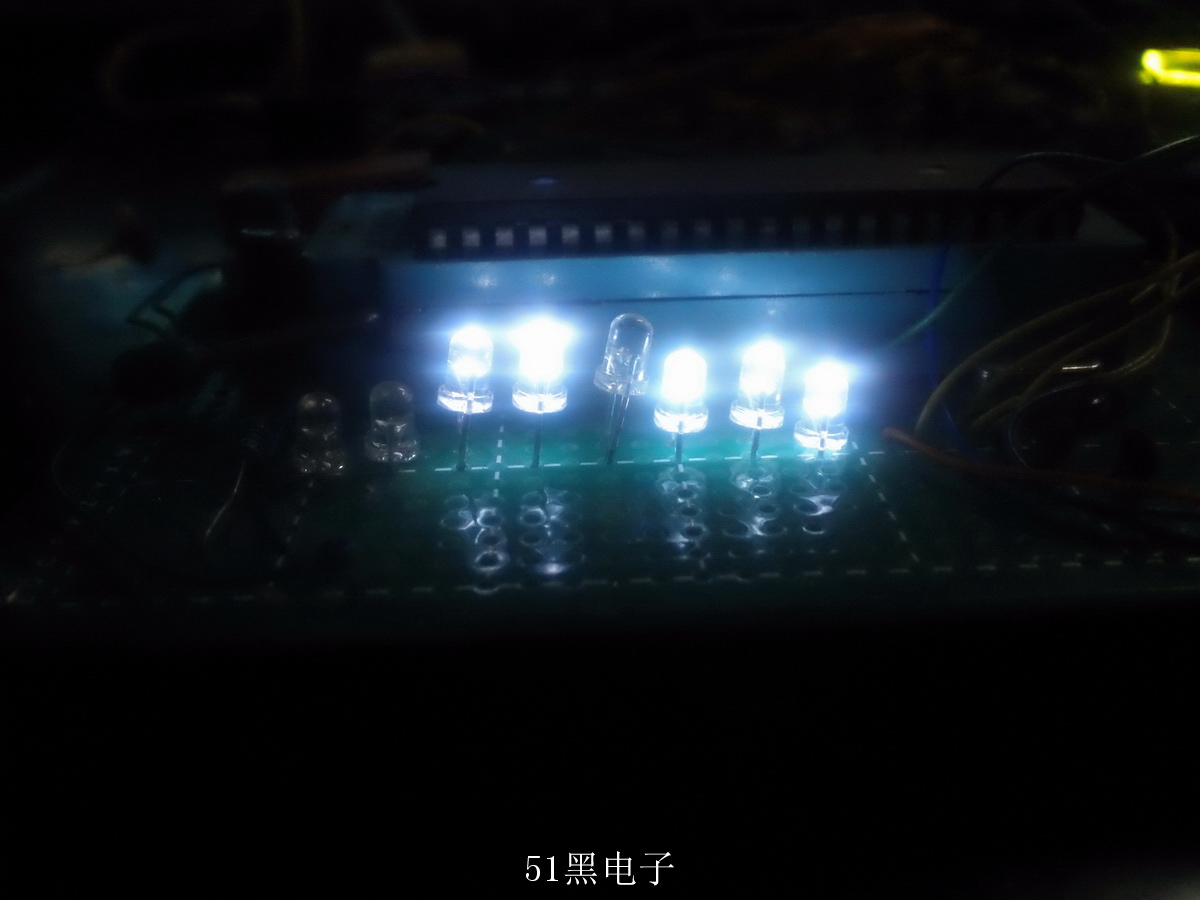

點亮第一個led燈

下面是sfr賦值，用P1口測試，51單片機不知道開機時候能不能設置ie 和計數器，以后測試吧

。現在加法表達式無法確定，用ffffh=#ffh+#ffh 地址=立即數+立即數。ffffh=P1+FFFFH,地址=sfr+地址因為變化很多 ffffh》=ffffh！#ffh ，如果要是設置變量，a=ffffh+p1 p1=a+b ffffh=p1+a 。因為內存 sfr 端口可以賦值也可以接收就造成運算表達式繁瑣。像P1=SBUF+#43h。我希望能有簡單的方式就是直接地址不參與表達式像 SBUFF=B+C 改成 A=B+C SBUFF=A 這樣

作者: lyonkon 時間: 2023-4-12 16:12
https://v.youku.com/v_show/id_XNTk1NTE5NDM1Ng==.html 手動測試流水燈，和sfr
