這個前置電路請大佬分析一下好嗎

查看數: 1260 | 評論數: 11 | 收藏 0
關燈 | 提示:支持鍵盤翻頁<-左 右->
    組圖打開中,請稍候......
發布時間: 2024-9-5 14:41

正文摘要:

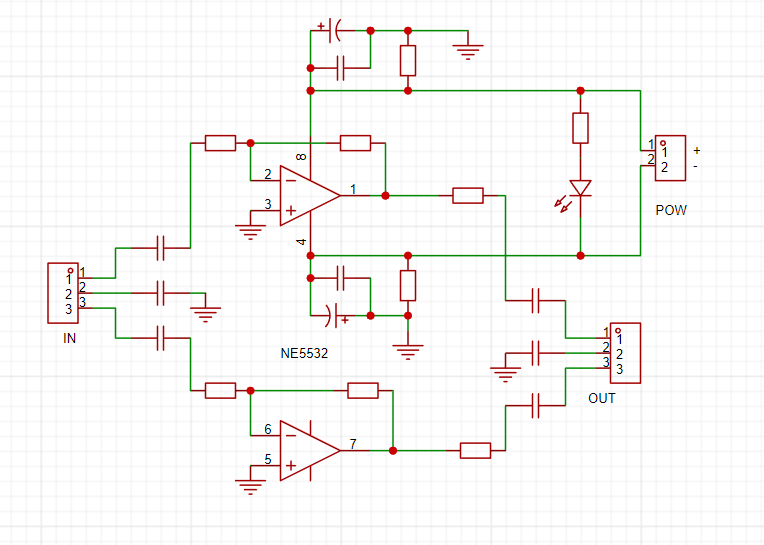

這個前置電路請大佬分析一下好嗎?有沒有必要這么做?

回復

ID:1034262 發表于 2025-1-8 11:53
雙通道反相交流放大,是否有必要,要看你放大倍數、應用場合,僅僅是個電路可以說沒有意義。
ID:673647 發表于 2025-1-8 07:55
飛云居士 發表于 2024-9-6 11:03
芯片:
該電路的核心是兩顆NE5532運放芯片。NE5532是一款雙通道低噪聲運算放大器,常用于音頻電路中。
功 ...

這是一個雙通道的放大器,不是差分放大器
ID:469589 發表于 2025-1-7 22:40
是個立體聲的雙聲道前置放大器,阻抗變換和隔離用。
ID:373976 發表于 2024-9-9 08:57
我咋感覺立體聲音頻放大呀?
ID:965189 發表于 2024-9-9 08:04
這是常見的2路反相輸入放大器,通常用于要求低輸入阻抗的地方。
ID:344848 發表于 2024-9-8 23:12
這是一個雙通道的音頻功率放大器!
ID:582276 發表于 2024-9-8 12:02
這類差分放大在儀用和小信號大倍數放大放電路用得比較多,主要是抑制共模干擾信號和溫漂造成的信號不平衡。
ID:469589 發表于 2024-9-6 12:01
原則上運放的輸入(+)對地還需要個電阻,否則剛送電時輸出會有很大的漂移,甚至瞬間飽和,影響啟動時的特性,例如:如果是功放前級,則輸出會有“砰”一聲。
ID:469589 發表于 2024-9-6 11:58
這應該是頻率不很高的放大器,做的很好。
ID:404160 發表于 2024-9-6 11:03
芯片:
該電路的核心是兩顆NE5532運放芯片。NE5532是一款雙通道低噪聲運算放大器,常用于音頻電路中。
功能模塊:
輸入級: 左上角的輸入部分是一個非反相放大電路,用于放大輸入信號。
中間級: 中間的部分是一個差分放大電路,用于放大兩個輸入信號之間的差值。
輸出級: 右下角的輸出部分是一個電壓跟隨器,用于緩沖信號,并驅動負載。
電源:
電路右側的“POW”部分應該是電源輸入端。
其他元件:
電阻:用于設置電路的增益和頻率響應。
電容:用于濾波和耦合。
二極管:用于保護電路或?qū)崿F(xiàn)特定的功能。


初步分析,這個電路很是一個差分放大器。它可以放大兩個輸入信號之間的差值,同時抑制共模信號。這種電路在儀器儀表、音頻電路中應用廣泛。
ID:1079566 發表于 2024-9-6 06:32
這就是個固定增益的兩路交流放大器.
運放的8,4腳所連的是供電及供電指示.
IN/OUT分別所連的三個電容,是交流通路,隔離直流. 雙運放也是簡單的兩路反相放大器.
