老師留的作業，八路搶答器作業練習ppt，有興趣大家可以一起做一起學習
繪制層次性原理圖
1. 上機任務
利用從上而下繪制層次性原理圖的方法繪制數碼搶答器原理圖，其整體電路圖如圖所示，要求按照圖中虛線框所示分模塊繪制成層次原理圖。

要將整體電路分模塊繪制為層次原理圖，必須仔細分析電路組成，確定劃分模塊范圍（圖中已經標出）和模塊之間的連接端口。

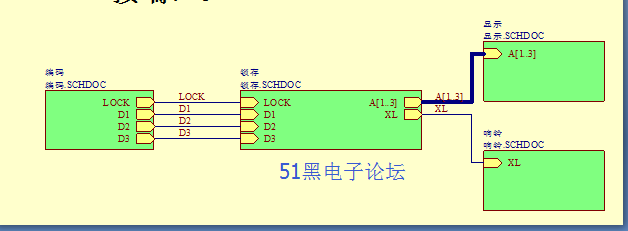

數碼搶答器方塊電路圖分析
整體原理圖主要由編碼、鎖存、顯示、響鈴四個模塊組成，其編碼部分主要將搶答開關K1～K8編碼為D3～D1，以及形成鎖存脈沖LOCK。而鎖存電路主要將D3～D1鎖存下來后送往顯示和響鈴模塊，因此編碼和鎖存模塊之間主要有四個連接端口，編碼信號D3～D1以及鎖存信號LOCK。而鎖存和顯示模塊之間由于采用總線連接，所以只有一個復合連接端口A[1..3]，鎖存和響鈴模塊之間通過響鈴觸發信號XL連接，所以數碼搶答器各模塊的劃分以及各方塊電路之間的連接關系如上圖所示。
1、

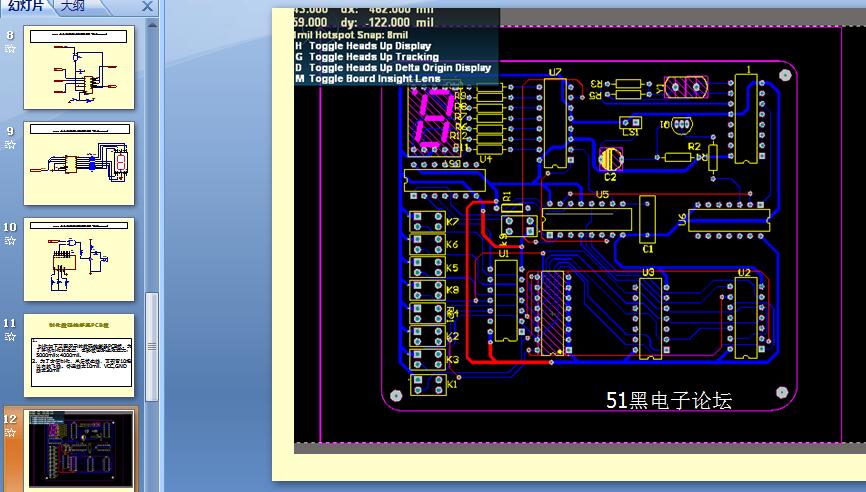

制作如下頁圖所示的數碼搶答器PCB板。為了降低制作的難度，電路板面積選取較大：5000mil×4000mil。
2、為了方便制作，單層板走線，可預留10根以內的飛線。普通線寬10mil，VCC,GND線寬30mil

完整的ppt格式課件文檔51黑下載地址（共15頁）：

上機實訓.rar (254.25 KB, 下載次數: 20)
