高速PCB設計系列基礎知識71 | 正片層的光繪設置

ID:156167 · 發表于 2017-12-21 11:31

　　本期講解的是PCB設計中正片層的光繪設置。

　　1.光繪的基本組成部分
　　1）Film name
　　例如：

　　2）打開需要的Class/subclass層面
　　例如：

　　3）Film options
　　例如：

　　（以四層板的設置為例：層面為TOP VCC GND BOTTOM）

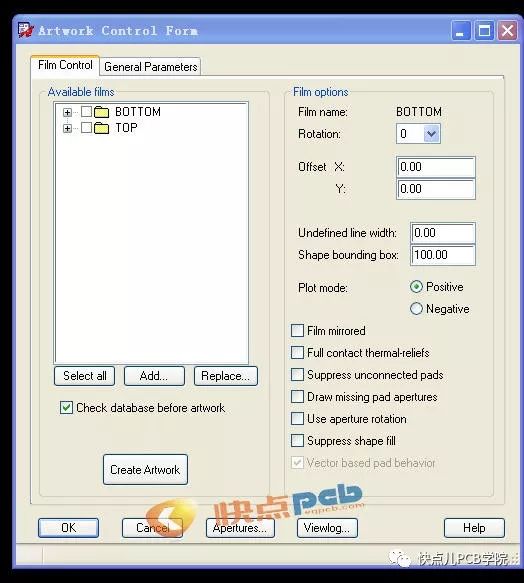

　　在Allegro的操作命令：
　　

　　2.正片層的光繪設置

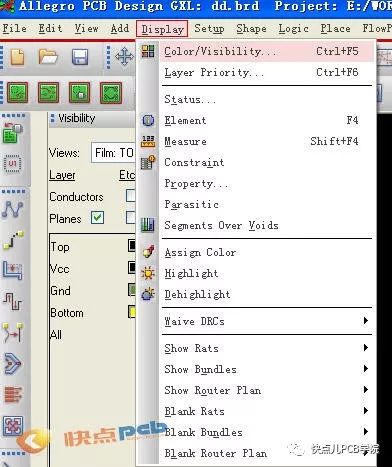

　　以生成TOP層為例，首先把Allegro的COLOR管理器打開，并把所有層面都OFF 命令為DISPLAY—COLOR/VISIBILITY
　　

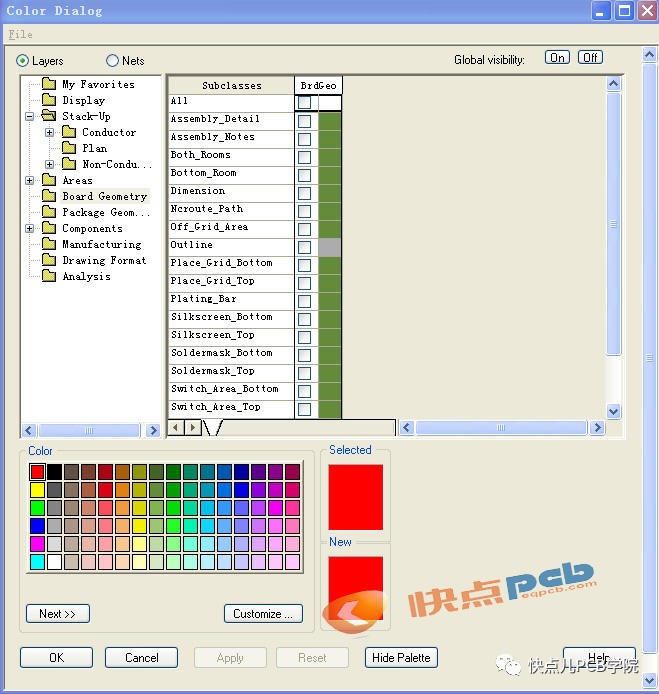

　　彈出如下菜單：
　　

　　在GOLBAL VISIBILITY 選擇OFF

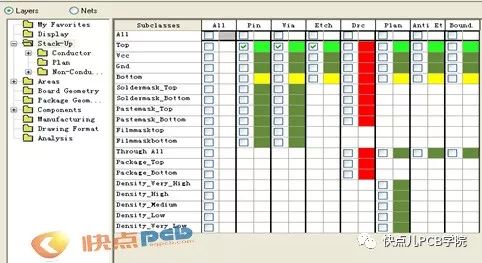

　　在STACK-UP欄，把TOP層對應的PIN VIA ETCH選上，如下圖：
　　

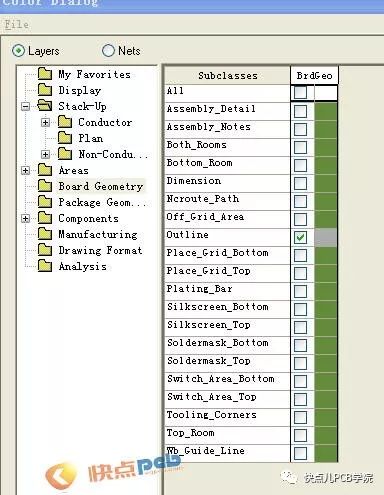

　　在BOADR GEOMETRY 中把OUTLINE選上，如下圖

　　

　　然后選擇OK，執行命令
　　

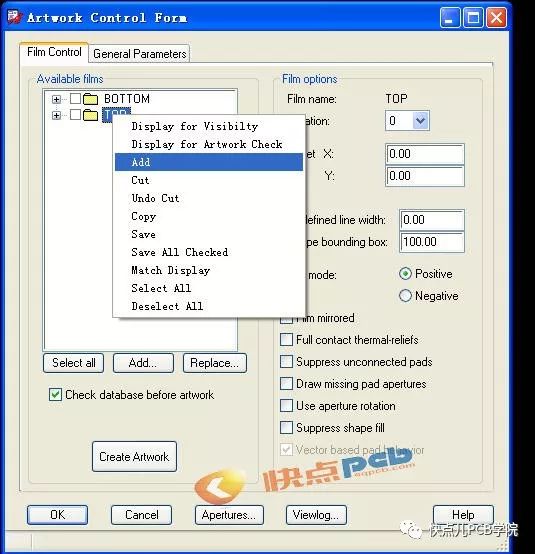

　　選擇available films 中的任意選一個，然后右鍵彈出

　　

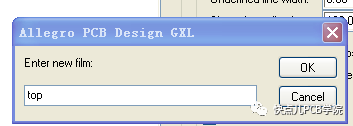

　　選擇ADD，彈出如下圖，輸入對應要生成的層面，如top
　　

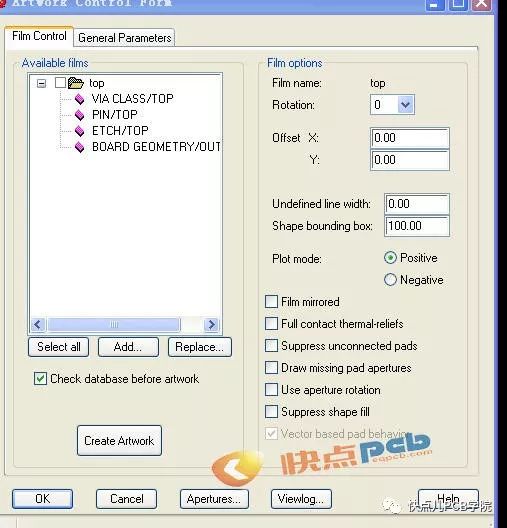

　　然后OK，生成的TOP層光繪顯示為
　　

　　以此類推其它的正片走線層的光繪設置步驟如上
