桌面低價五軸雕刻機介紹

ID:325751 · 發表于 2018-5-9 10:46

先來個雕刻機

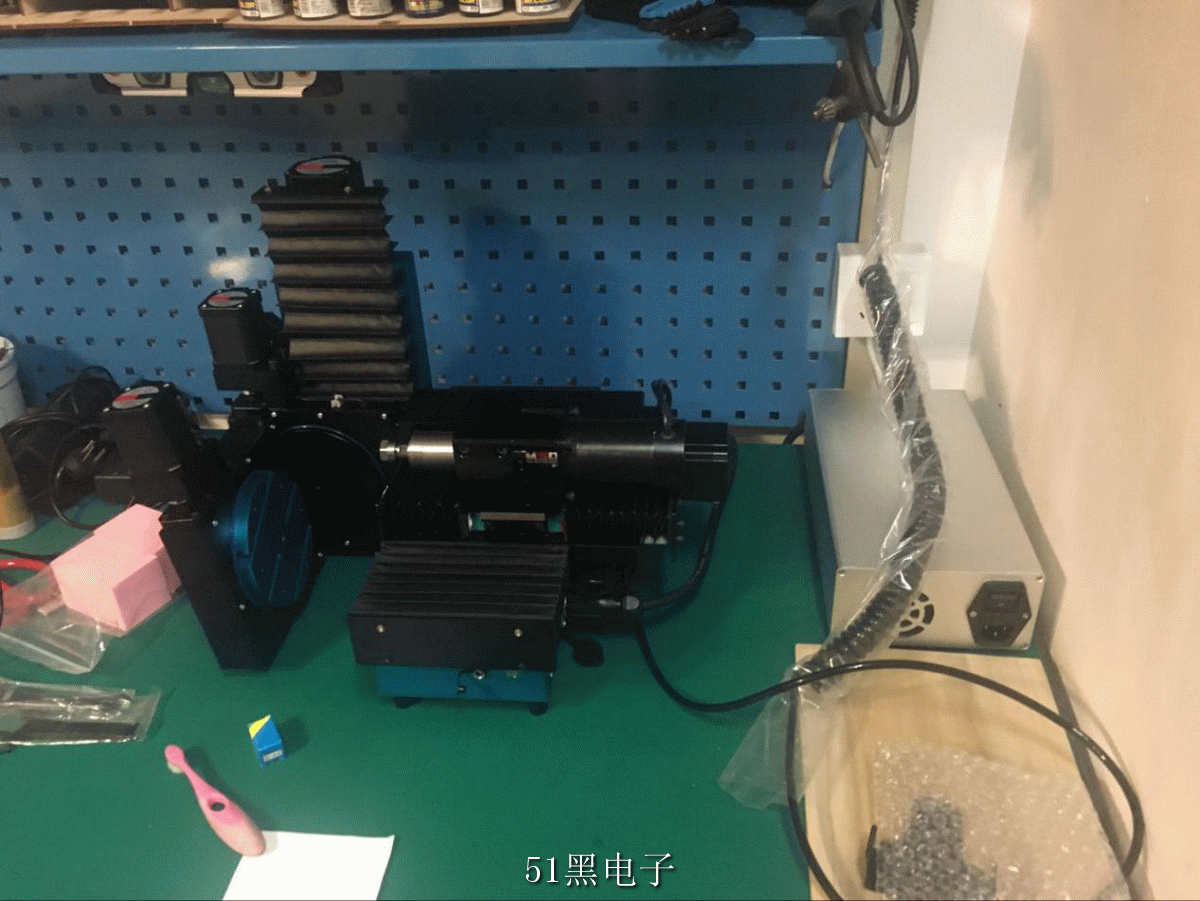

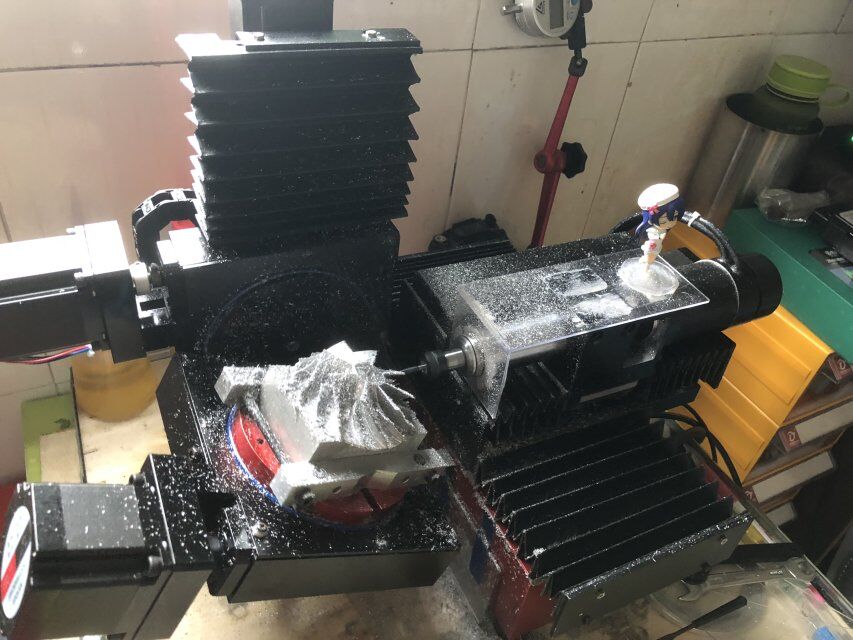

桌面五軸雕刻機

1. 產品簡介：
一款為了滿足個人玩家、數控教育、以及低成本設計制造，而生產的桌面型五軸雕刻機。整機僅重20kg可以任意放置在桌面上操作使用，在低運營成本的情況下快速完成設計到加成品的過程。

2. 產品特點
①適用校園創客、高校創新工作室制作加工零件、職業院校一體化數控專業培訓、企業科研單位加工小零件。
②整機僅重20kg可以任意放置在桌面上操作使用，在低運營成本的情況下快速完成設計到加成品的過程。
③適用方法簡易和專業結合，配有視頻教程及紙質教材，既滿足初學數控人群入門，又滿足職業學習數控操作人，可以直接用第三方編程軟件圖形直接生成G代碼程序，也可以手工編程，加工材料廣泛（銅，鋁，塑料，木頭，有機玻璃等材料），加工精度高，機器堅固穩定耐用。
④配置精密高速電主軸100-24000rpm，控制卡控制主軸轉速，主軸電機功率400w。
⑤采用螺母滾珠絲桿，五軸采用伺服/步進電機，直線軸采用上銀導軌滑塊。

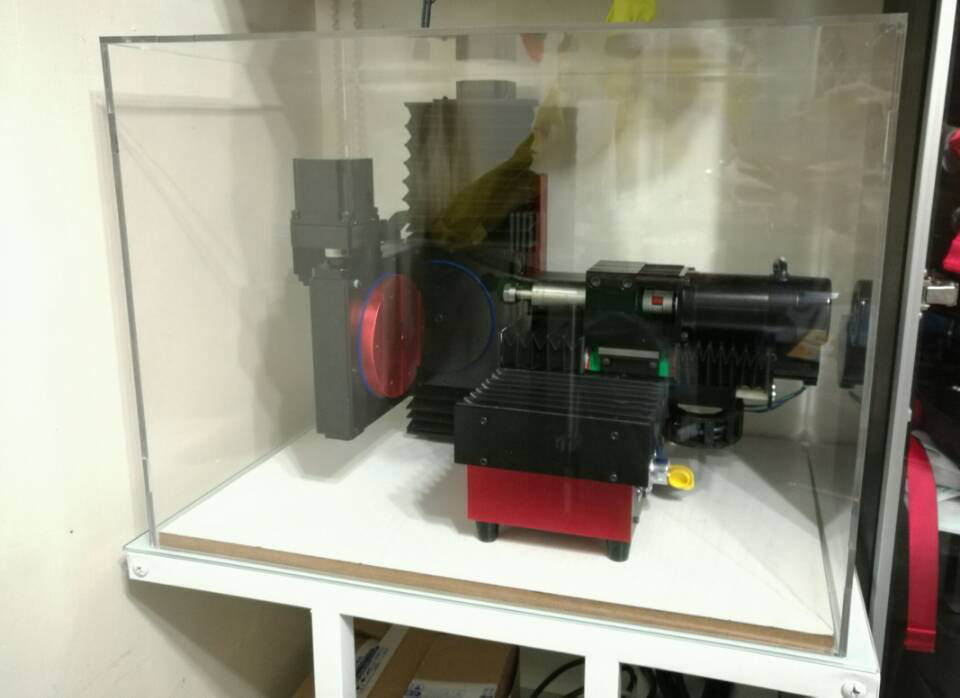

⑥機器配防護罩，隔離粉塵、噪音，有粉塵收集系統；加配中有腳輪和水平腳墊，方便設備的移動與定位；配有5軸電子對刀系統，極大方便操作和對刀。
⑦采用ISO標準G代碼編程，支持M代碼及S代碼，支持各大軟件編程，目前支持powermill后處理。擁有完善售后技術支持，提供機床運動仿真，提供后處理代碼，提供刀路問題答疑等。
注：標準五軸聯動，可根據用戶需求加裝或更換零部件。

3. 機械參數：

V2版本參數指南

1	機械部分	型號、參數、描述
2	整體外觀尺寸	長600寬350高400 （單位mm）

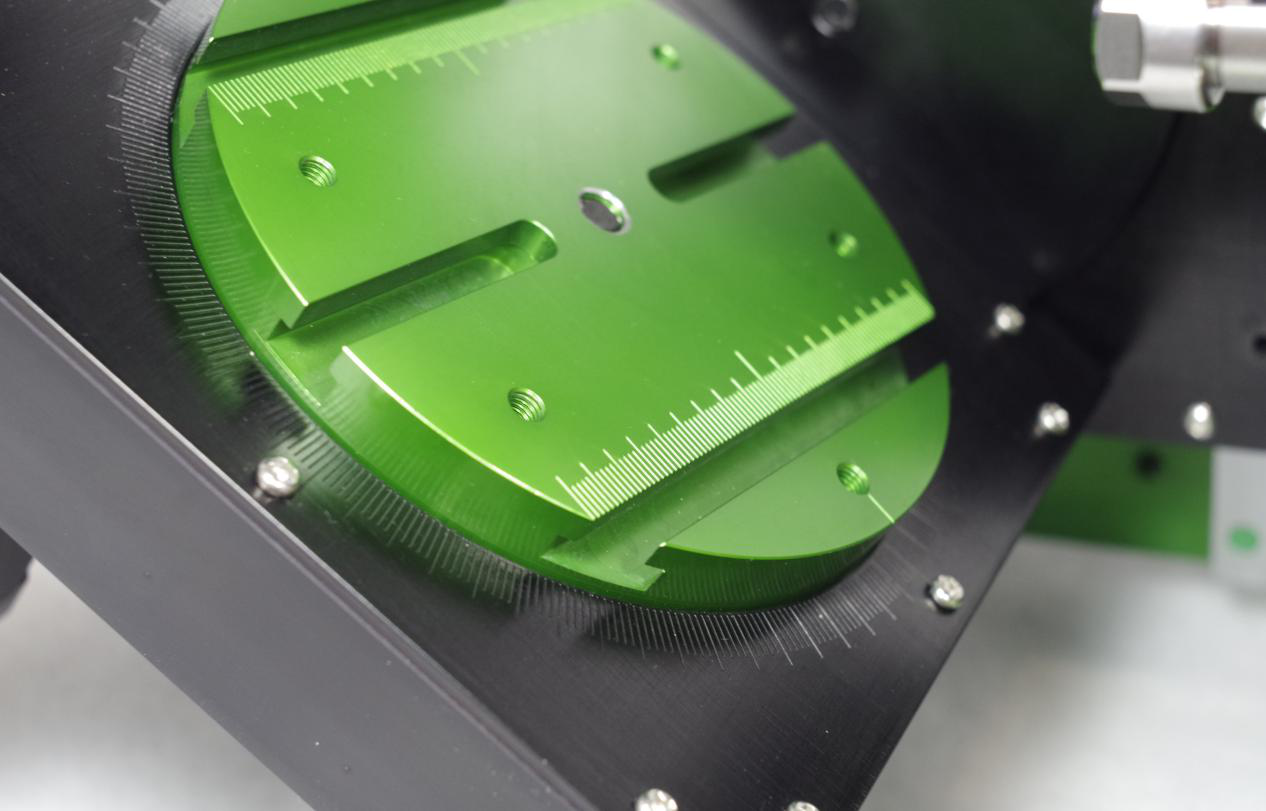

3	工作臺尺寸	直徑115 （單位mm）
4	機器總重量	20kg（凈重） 37kg（箱重）
5	工作臺最大載重	5kg
6	X、Y、Z三軸有效行程	X130Y150Z90 （單位mm）
7	A、C旋轉軸有效行程	A-20--+110度，總共130度，C軸360度無限制
8	三軸有效行程	X130Y150Z90 （單位mm）
9	五軸有效行程	X120Y120Z90 （單位mm）
10	三軸加工精度	0.03 （單位mm）
11	五軸加工精度	0.1 （單位mm）
12	A軸旋轉軸參數	采用1:50磨制蝸桿減速器
13	C軸旋轉軸參數	采用1:50磨制蝸桿減速器
14	三軸滾珠絲桿	1204 C7滾珠絲桿

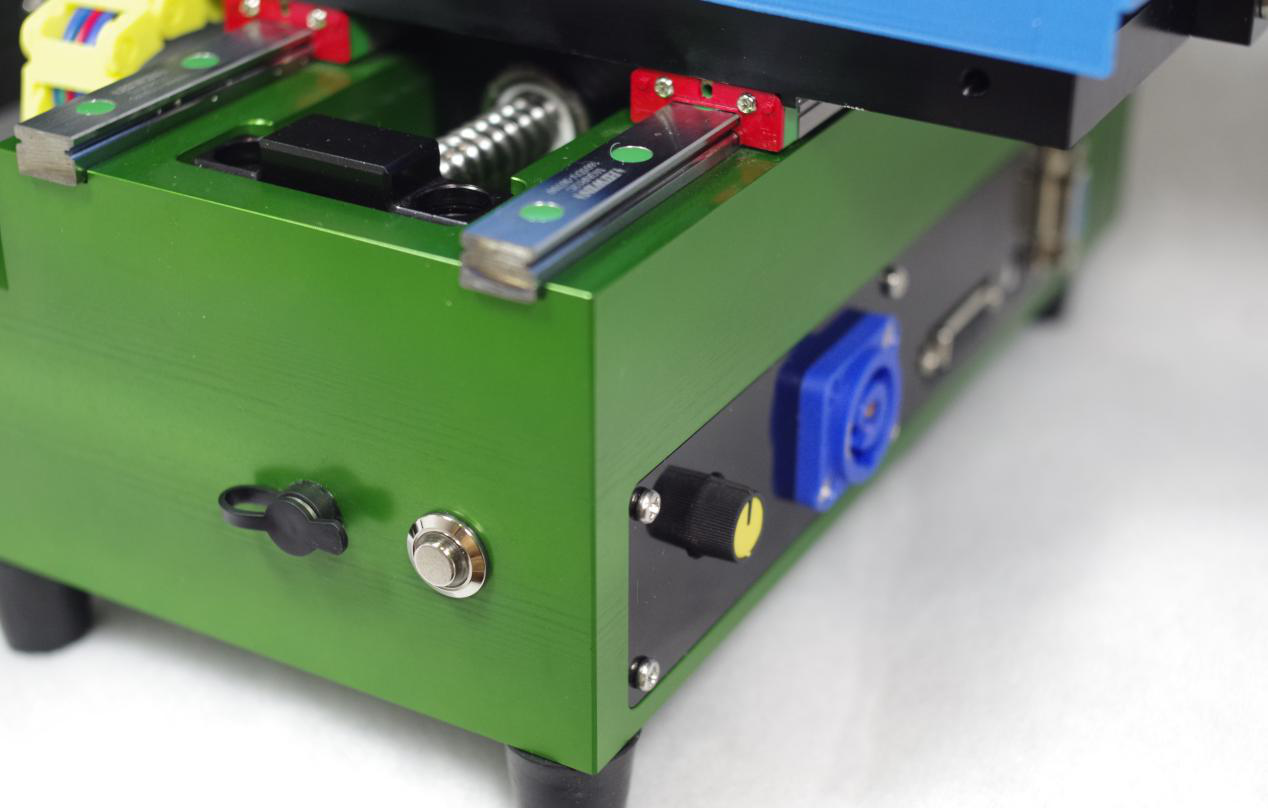

15	直線導軌	X、Y軸采用上銀MGN12直線導軌，Z軸采用HGH20
16	機架	6061T6航空鋁結構，整體加工中心打孔、精銑、攻絲

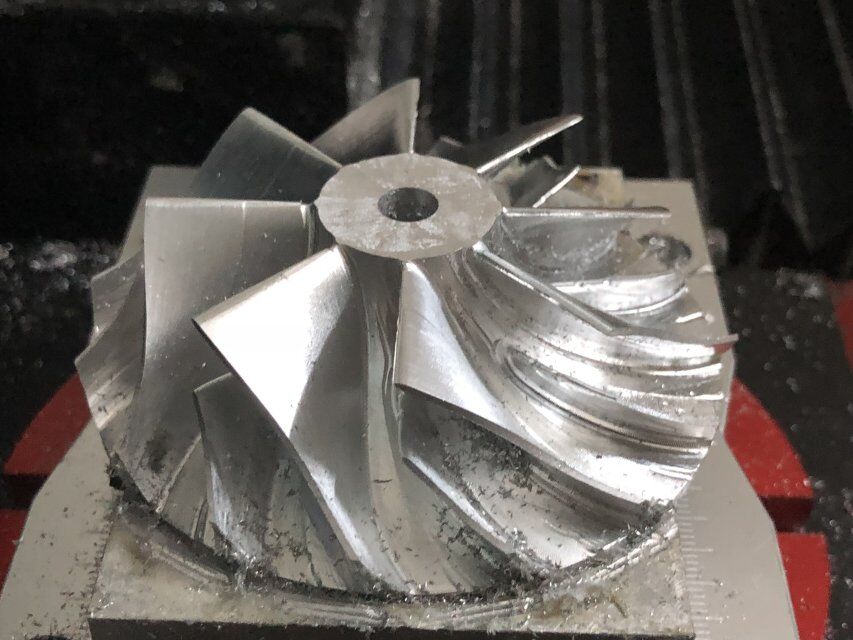

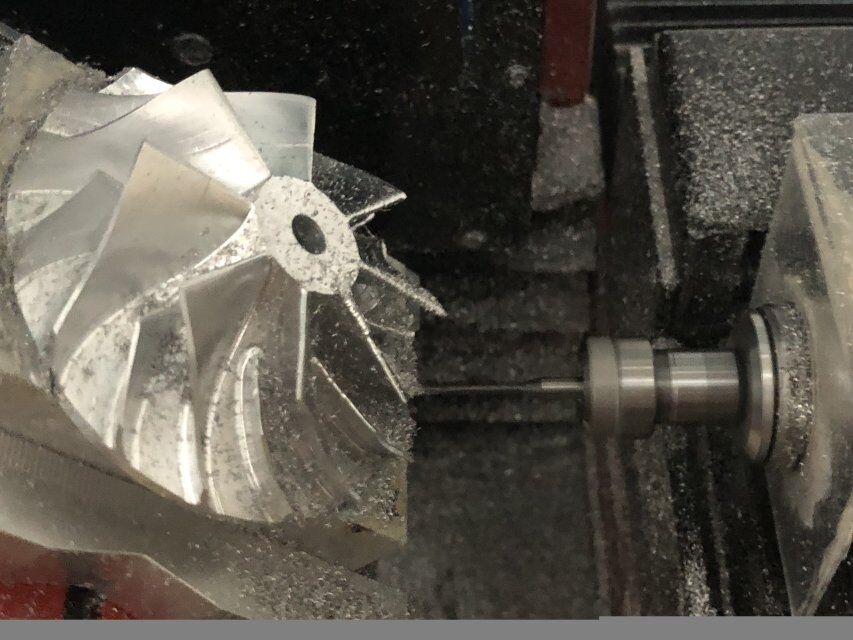

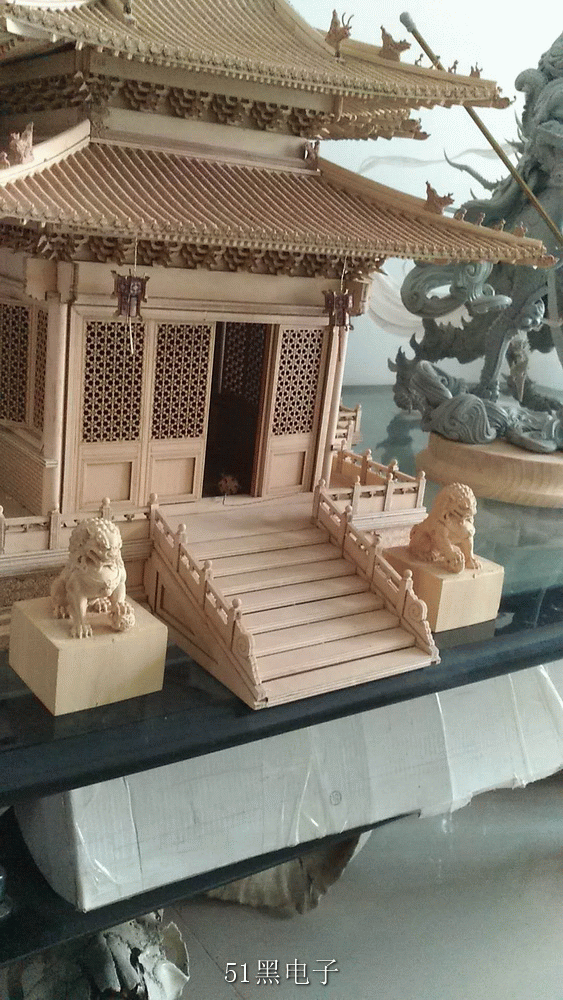

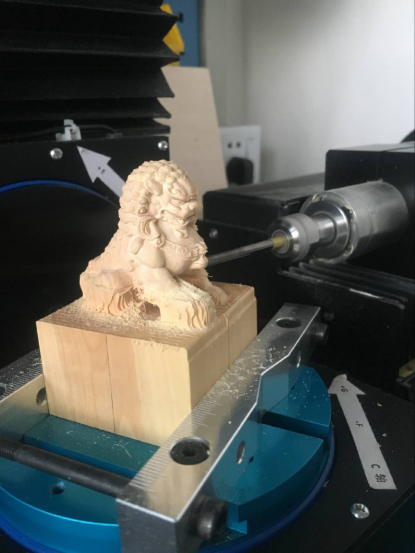

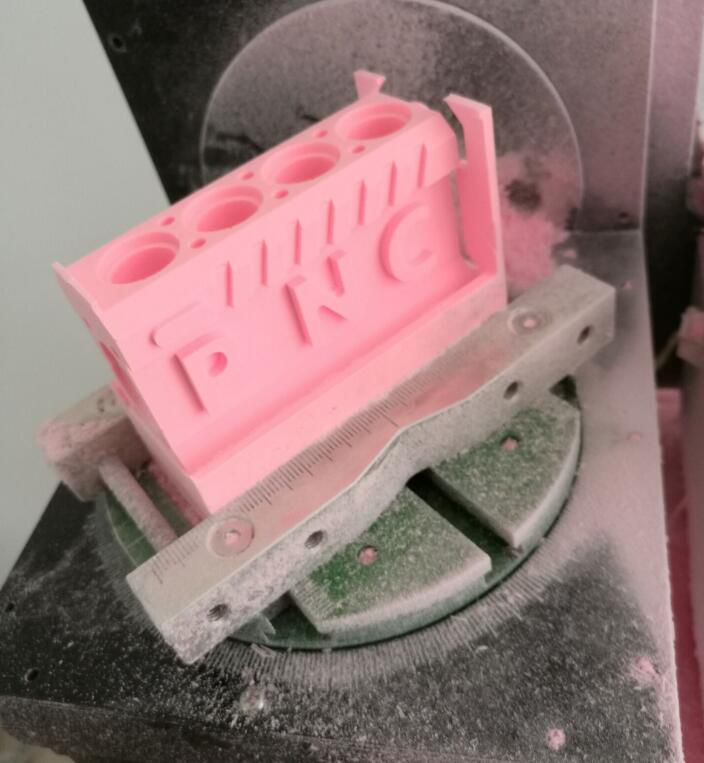

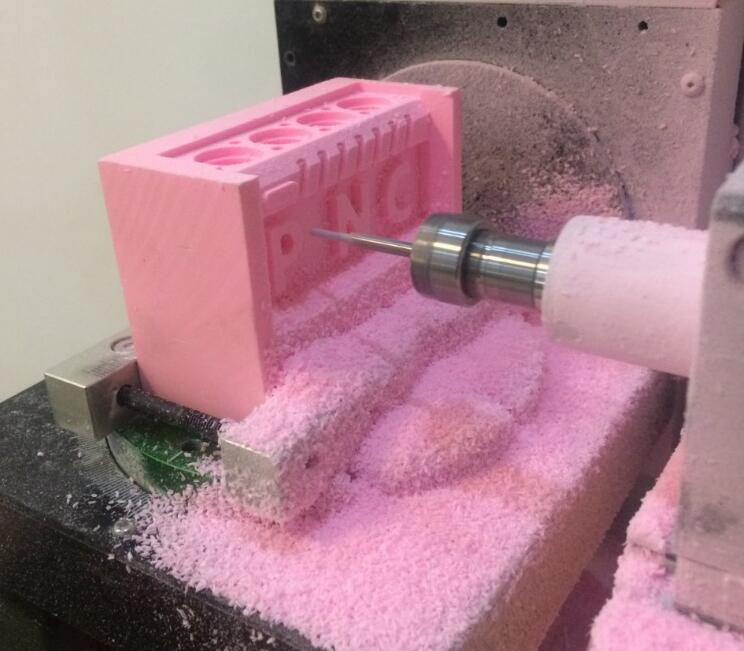

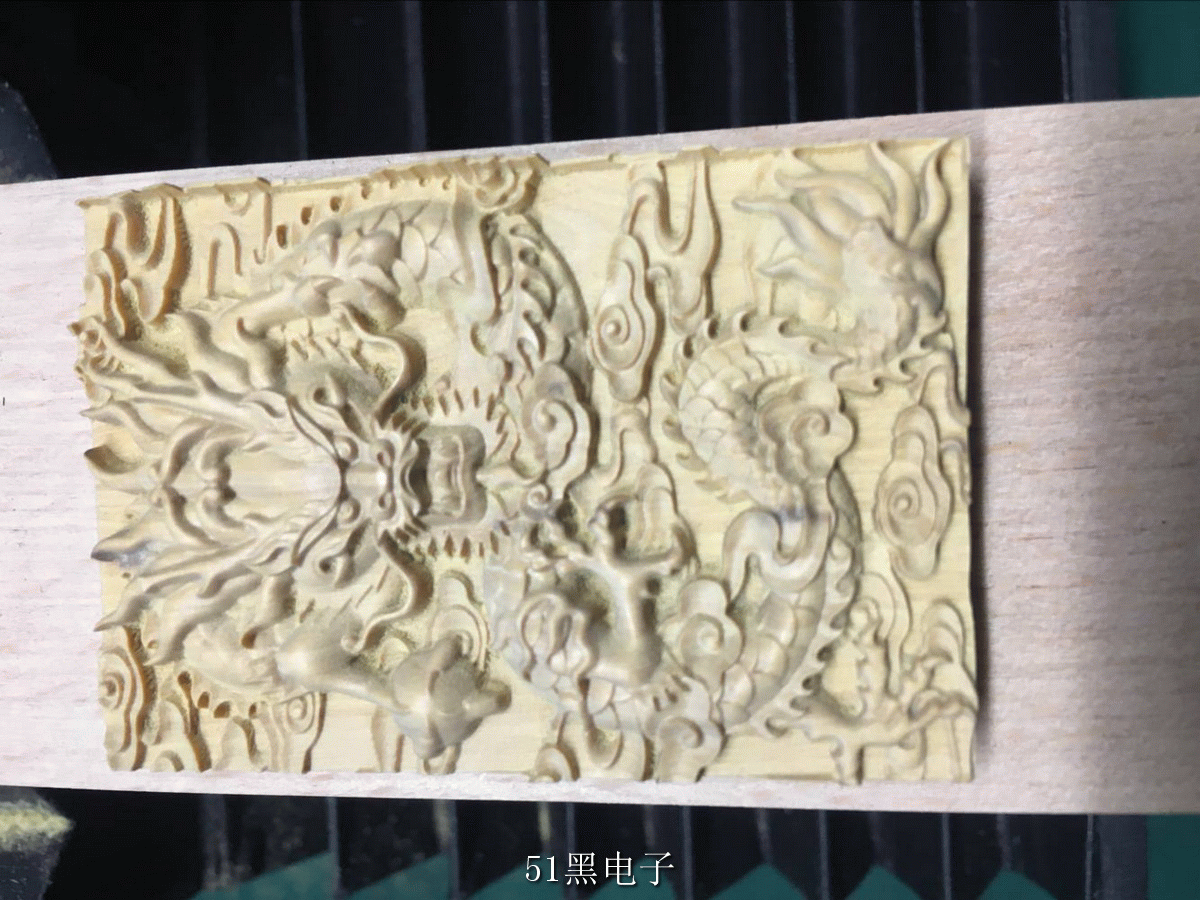

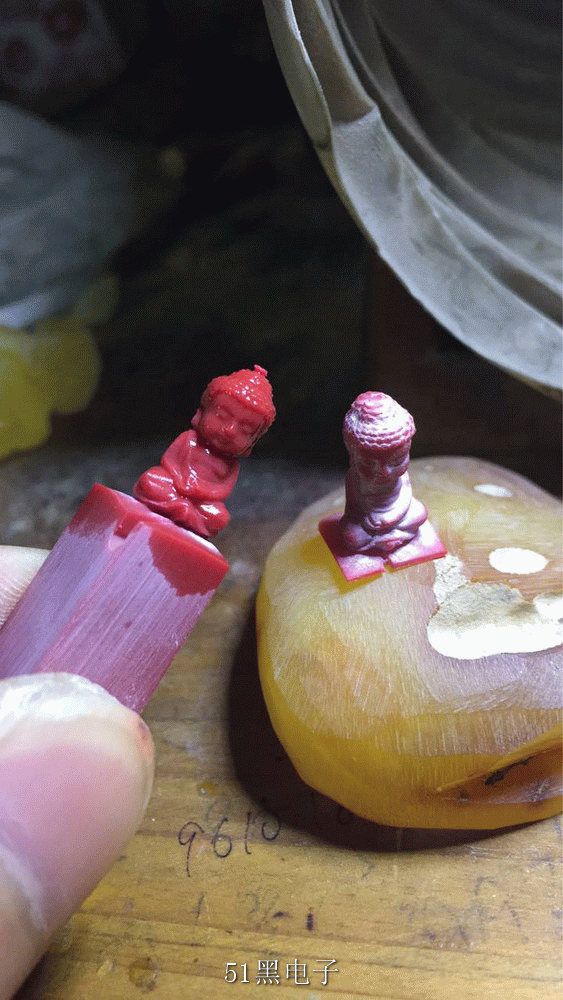

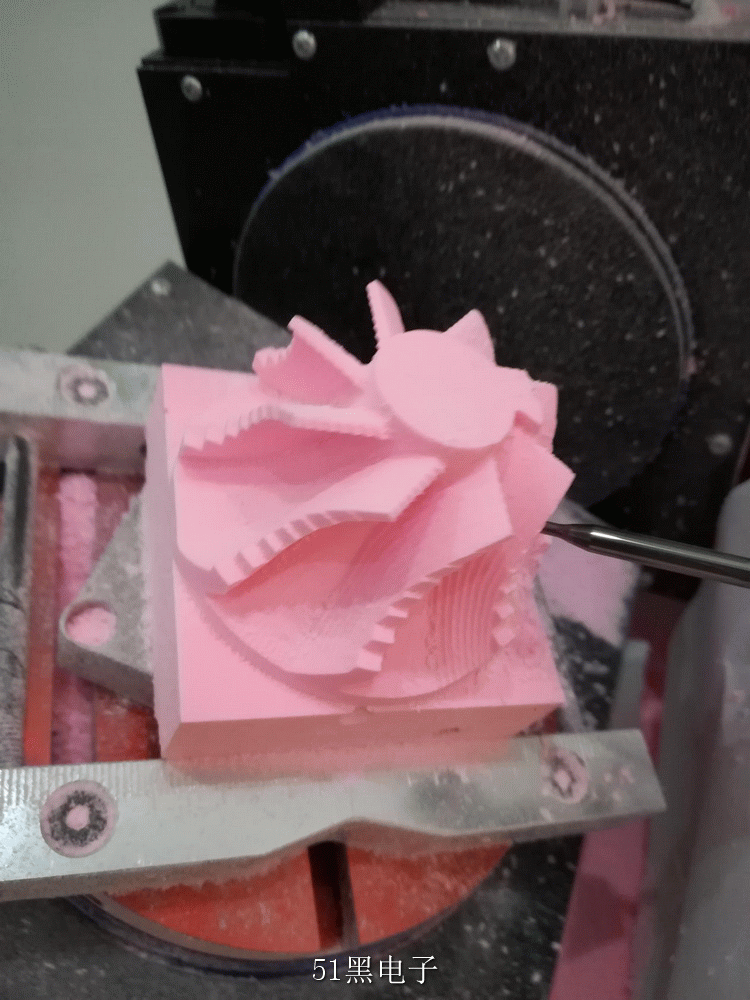

17	加工材料	塑料、木頭、鋁。銅、金、銀、蠟、等
18	加工速度	2500mm/min（毫米/分鐘）（根據不同材料，加工速度不同）
19	主軸型號	ER11刀頭夾持范圍1-7mm
20	防塵	風琴防塵+油封防塵
21	主軸轉速	8000rpm/min (轉/分鐘)
19	電控部分	型號、參數、描述
20	行程電機	57 4.0A大扭力步進電機
21	主軸電機	400W無刷無動力主軸
22	回零開關	高精度光電感應開關
23	控制卡	USB運動控制卡，支持五軸聯動RTCP功能。
24	驅動器	32細分4.0A一體驅動板
25	電源	220V輸入36V20A輸出

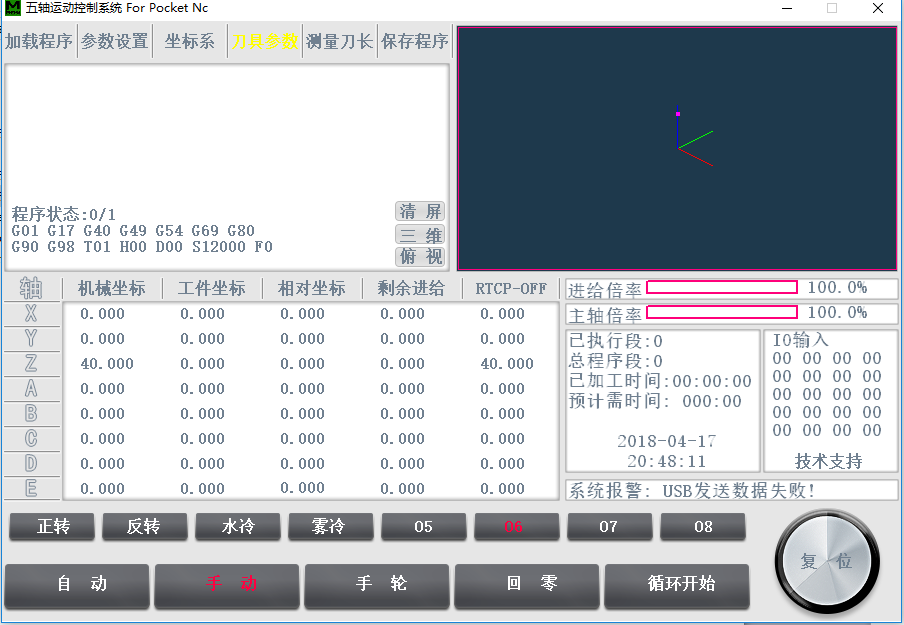

3. 控制軟件簡介：

使用USB數據線連接電腦和控制卡，支持在32位系統下的xp-win10電腦運行。
界面簡潔大方，全中文界面設置方便使用。
4. 保修計劃：
1。機器設備保修期為6個月。

2. 由于正常的磨損、人為的損壞、不正確的操作特別是不按照使用說明書使用私自拆除和修理的均不在保修之列。

3.屬正常使用、非人為因素的損壞產生的質量問題都可以直接聯系維修。
4.保修方案為免費提供配件指導更換，如需返廠維修來回運費由客戶承擔。
5.超過保修期后，提供配件成本價更換維修。
