ME8204電源芯片引腳圖與pdf中文資料下載

ID:302245 · 發表于 2018-5-14 09:19

不錯，可以看看

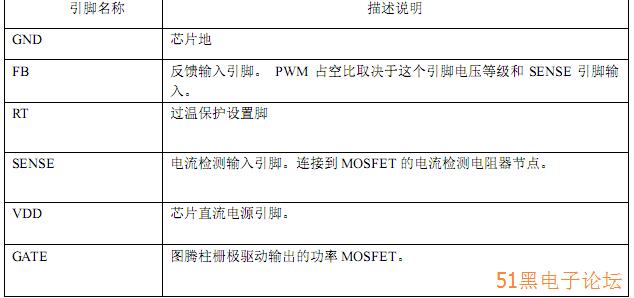

ME8204引腳圖：

一、  芯片基本介紹
   ME8204主要是適配器、充電器、開關電源、家電類、通訊類電源而設計的一款高性能控制芯片。

主要特點：
1)低待機功耗：通過低功耗間歇工作模式設計，達到小于100mW超低耗的性能。
2)無噪聲工作：優化的芯片設計可以使系統任何工作狀態下均可安靜地工作。
3)更低啟動電流：VDD啟動電流低至  5uA，可有效地減少系統啟動電路的損耗，縮短系統的啟動時間。
4)更低工作電流：工作電流約為  1.8mA，  可有效降低系統的損耗,提高系統的效率。
5)內置前沿消隱：內置前沿消隱（LEB），可以節省一個外部的 R-C 網絡，降低系統成本。
6)內置良好的  OCP  補償：內置了  OCP 補償功能，使系統在不需要增加成本的情況下輕易使得全電壓范圍內系統的 OCP曲線趨向平坦，提高系統的性價比。
7)完善的保護功能：集成了完善的保護功能模塊。OVP，UVLO，OCP，恒定的 OPP和外部可調節的  OTP功能可以使系統設計簡潔可靠，同時滿足安規的要求。
8)軟啟動功能：內置 4mS 軟啟動功能,可有效降低系統開機 MOS 管漏源之間電壓過沖。
9)較少的外圍器件：外圍比較簡單，可有效提高系統的功率密度，降低系統的成本。
10）優良的  EMI 特性：  內置的頻率抖動設計可以很有效的改善系統的  EMI  特性
