AD9850 介紹
AD9850 是AD 公司采用先進的DDS 技術 1996 年推出的高集成度DDS 頻率合成器，它內部包括可編程DDS 系統、高性能DAC 及高速比較器，能實現全數字編程控制的頻率合成 器和時鐘發生器。接上精密時鐘源，AD9850 可產生一個頻譜純凈、頻率和相位都可編程控 制的模擬正弦波輸出。此正弦波可直接用作頻率信號源或轉換成方波用作時鐘輸出。AD9850接口控制簡單，可以用 8 位并行口或串行口經、相位等控制數據。32 位頻率控制字，在125MHz 時鐘下，輸出頻率分產率達0.029Hz。先進的CMOS 工藝使AD9850 不僅性能指標 一流，而且功耗少，在3.3V 供電時，功耗僅為 155mW。擴展工業級溫度范圍為-40～+85攝氏度，其封裝是28 引腳的SSOP 表面封裝。
AD9850 采用 32 位相位累加器，截斷成 14 位，輸入正弦查詢表，查詢表輸出截斷成 10 位， 輸入到DAC。DAC 輸出兩個互補的模擬電流，接到濾波器上。調節DAC 滿量程輸出電流， 需外接一個電阻Rset，其調節關系是Iset=32（1.248V/Rset），滿量程電流為10～20mA。

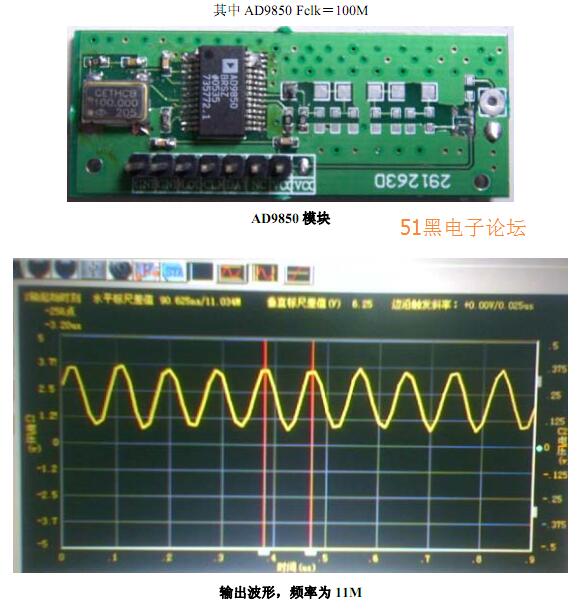

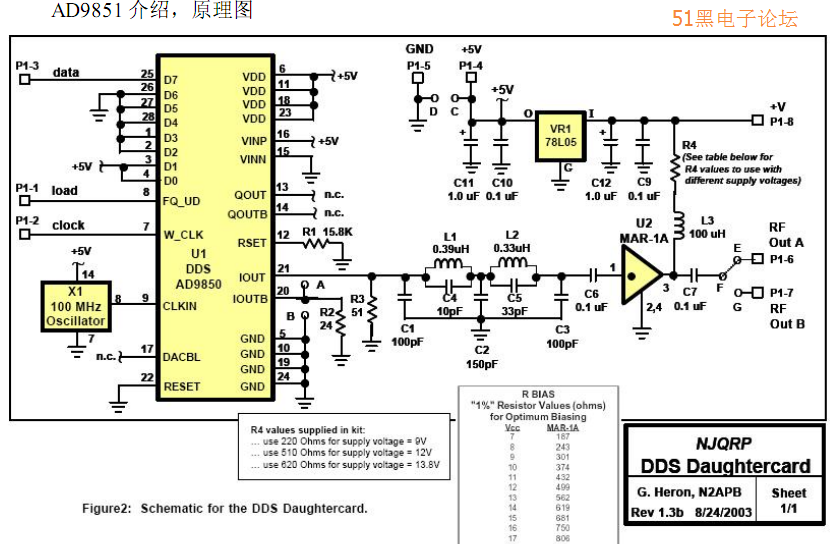

電路原理圖如下：
