如題，A/D轉換基礎教程
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
單片機源程序如下:
- #include<reg51.h>
- #include<absacc.h>
- #define AD_IN0 XBYTE[0x7fff]//IN0通道訪問地址
- unsigned char code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
- unsigned char count=0;//字模
- unsigned int t=0;//中間值
- sbit ad_busy=P2^6;//A/D轉換結束標志定義
- sbit o_e=P2^7; //鎖存控制口
- sbit s_t=P2^5; //開始信號
- sbit p3_0=P3^0; //時鐘端
- sbit p2_0=P2^0; //選通端
- sbit p2_1=P2^1;
- sbit p2_2=P2^2;
- sbit p2_3=P2^3;
- void delay(unsigned int time){
- unsigned int j=0;
- for(;time>0;time--)
- for(j=0;j<125;j++);
- }
- int0_srv() interrupt 1{
- p3_0=!p3_0;}
- void main(){
- TMOD=0X02;//設置T0定時方式2
- TH0=TL0=256-100;//計算初值
- ET0=1;//開中斷
- EA=1;
- TR0=1;//啟動T0
- p3_0=0;
- while(1){
- AD_IN0=0;//啟動A/D轉換
- s_t=0;//信號復原
- while(ad_busy==0);//等待A/D轉換結束
- o_e=1;//準備讀數(shù)
- P1=AD_IN0;//轉換數(shù)據(jù)顯示
- count=P1;
- t=count*19.61;
- p2_3=0; //分時顯示
- P0=table[t%10];
- delay(10);
- p2_3=1;
- p2_2=0;
- P0=table[t/10%10];
- delay(10);
- p2_2=1;
- p2_1=0;
- ……………………
- …………限于本文篇幅 余下代碼請從51黑下載附件…………

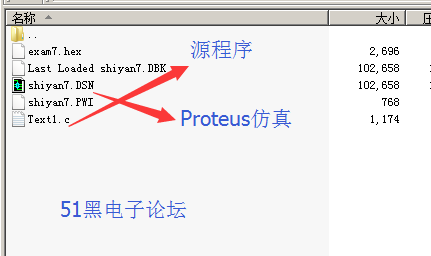

所有資料51hei提供下載:
實驗7.rar
(36.59 KB, 下載次數(shù): 102)
2018-6-20 15:47 上傳
點擊文件名下載附件
|
