STC90C52單片機+BMP180+LCD1602溫度氣壓高度計設計

ID:343102 · 發表于 2018-6-22 10:44

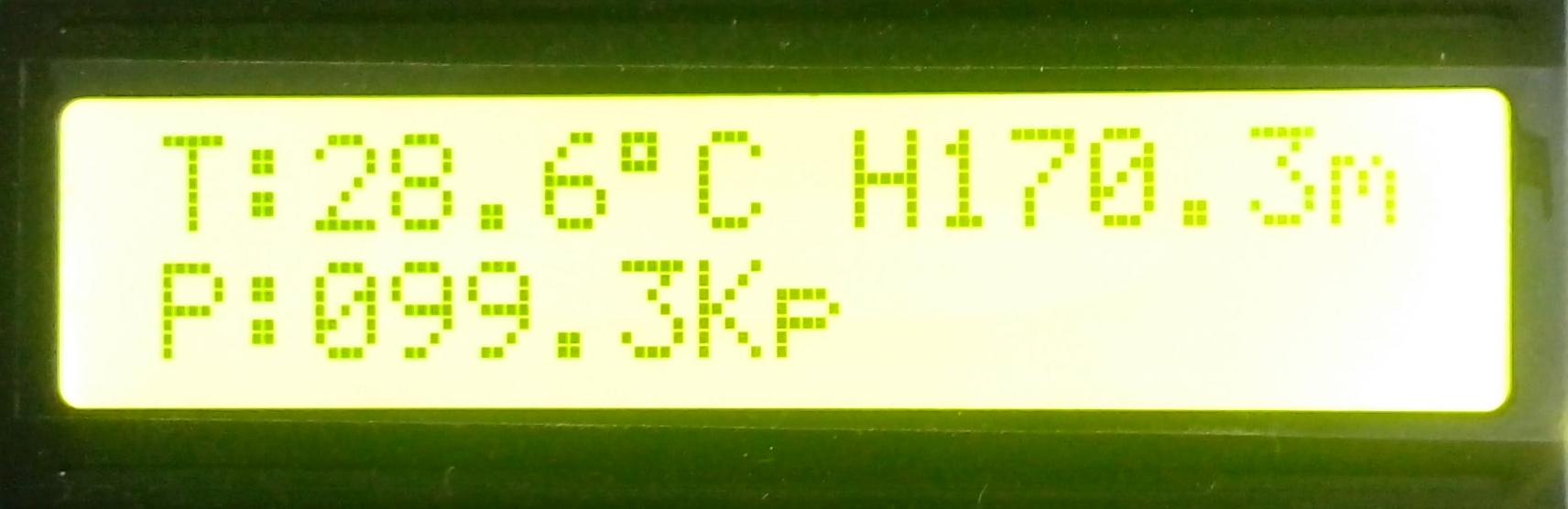

經過多次努力，用STC90C52+BMP180+LCD1602做的溫度氣壓高度計終于調試成功，效果如圖所示，程序見附件。

制作出來的實物圖：

單片機源程序如下:

#include <REG52.H>
#include <math.h> //Keil library
#include <stdlib.h> //Keil library
#include <stdio.h> //Keil library
#include <INTRINS.H> //Keil library
#define uchar unsigned char
#define uint unsigned int
#define BMP085_SlaveAddress 0xee //定義器件在IIC總線中的從地址
#define OSS 0// Oversampling Setting (note: code is not set up to use other OSS values)
#define DataPort P0 //LCD1602數據端口
sbit LCM_RS=P2^4; //LCD1602命令端口
sbit LCM_RW=P2^5; //LCD1602命令端口
sbit LCM_EN=P2^6; //LCD1602命令端口
sbit SCL=P1^0; //IIC時鐘引腳定義
sbit SDA=P1^1; //IIC數據引腳定義
int dis_data; //變量
typedef unsigned char BYTE;
typedef unsigned short WORD;
long temperature;//溫度值
long pressure;//壓力值
long height;//相對海拔高度值
short ac1;
short ac2;
short ac3;
unsigned short ac4;
unsigned short ac5;
unsigned short ac6;
short b1;
short b2;
short mb;
short mc;
short md;
void delay(unsigned int k)
{
unsigned int i,j;
for(i=0;i<k;i++)
{
for(j=0;j<121;j++)
{;}}
}
/*******************************/
void WaitForEnable(void)
{
DataPort=0xff;
LCM_RS=0;LCM_RW=1;_nop_();
LCM_EN=1;_nop_();_nop_();
while(DataPort&0x80);
LCM_EN=0;
}
/*******************************/
void WriteCommandLCM(uchar CMD,uchar Attribc)
{
if(Attribc)WaitForEnable();
LCM_RS=0;LCM_RW=0;_nop_();
DataPort=CMD;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
/*******************************/
void WriteDataLCM(uchar dataW)
{
WaitForEnable();
LCM_RS=1;LCM_RW=0;_nop_();
DataPort=dataW;_nop_();
LCM_EN=1;_nop_();_nop_();LCM_EN=0;
}
/***********************************/
void InitLcd()
{
WriteCommandLCM(0x38,1);
WriteCommandLCM(0x08,1);
WriteCommandLCM(0x01,1);
WriteCommandLCM(0x06,1);
WriteCommandLCM(0x0c,1);
}
/***********************************/
void DisplayOneChar(uchar X,uchar Y,uchar DData)
{
Y&=1;
X&=15;
if(Y)X|=0x40;
X|=0x80;
WriteCommandLCM(X,0);
WriteDataLCM(DData);
}
///**************************************
//延時5微秒(STC90C52RC@12M)
//不同的工作環境,需要調整此函數，注意時鐘過快時需要修改
//當改用1T的MCU時,請調整此延時函數
//**************************************/
//void Delay5us();
void Delay5us()
{
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
_nop_();_nop_();_nop_();_nop_();
}
/**************************************
延時5毫秒(STC90C52RC@12M)
不同的工作環境,需要調整此函數
當改用1T的MCU時,請調整此延時函數
**************************************/
void Delay5ms()
{
WORD n = 560;
while (n--);
}
/**************************************
起始信號
**************************************/
void BMP085_Start()
{
SDA = 1; //拉高數據線
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SDA = 0; //產生下降沿
Delay5us(); //延時
SCL = 0; //拉低時鐘線
}
/**************************************
停止信號
**************************************/
void BMP085_Stop()
{
SDA = 0; //拉低數據線
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SDA = 1; //產生上升沿
Delay5us(); //延時
}
/**************************************
發送應答信號
入口參數:ack (0:ACK 1:NAK)
**************************************/
void BMP085_SendACK(bit ack)
{
SDA = ack; //寫應答信號
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
/**************************************
接收應答信號
**************************************/
bit BMP085_RecvACK()
{
SCL = 1; //拉高時鐘線
Delay5us(); //延時
CY = SDA; //讀應答信號
SCL = 0; //拉低時鐘線
Delay5us(); //延時
return CY;
}
/**************************************
向IIC總線發送一個字節數據
**************************************/
void BMP085_SendByte(BYTE dat)
{
BYTE i;
for (i=0; i<8; i++) //8位計數器
{
dat <<= 1; //移出數據的最高位
SDA = CY; //送數據口
SCL = 1; //拉高時鐘線
Delay5us(); //延時
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
BMP085_RecvACK();
}
/**************************************
從IIC總線接收一個字節數據
**************************************/
BYTE BMP085_RecvByte()
{
BYTE i;
BYTE dat = 0;
SDA = 1; //使能內部上拉,準備讀取數據,
for (i=0; i<8; i++) //8位計數器
{
dat <<= 1;
SCL = 1; //拉高時鐘線
Delay5us(); //延時
dat |= SDA; //讀數據
SCL = 0; //拉低時鐘線
Delay5us(); //延時
}
return dat;
}
//*********************************************************
//讀出BMP085內部數據,連續兩個
//*********************************************************
short Multiple_read(uchar ST_Address)
{
uchar msb, lsb;
short _data;
BMP085_Start(); //起始信號
BMP085_SendByte(BMP085_SlaveAddress); //發送設備地址+寫信號
BMP085_SendByte(ST_Address); //發送存儲單元地址
BMP085_Start(); //起始信號
BMP085_SendByte(BMP085_SlaveAddress+1); //發送設備地址+讀信號
msb = BMP085_RecvByte(); //BUF[0]存儲
BMP085_SendACK(0); //回應ACK
lsb = BMP085_RecvByte();
BMP085_SendACK(1); //最后一個數據需要回NOACK
BMP085_Stop(); //停止信號
Delay5ms();
_data = msb << 8;
_data |= lsb;
return _data;
}
//********************************************************************
long bmp085ReadTemp(void)
{
BMP085_Start(); //起始信號
BMP085_SendByte(BMP085_SlaveAddress); //發送設備地址+寫信號
BMP085_SendByte(0xF4); // write register address
BMP085_SendByte(0x2E); // write register data for temp
BMP085_Stop(); //發送停止信號
delay(10);// max time is 4.5ms
return (long) Multiple_read(0xF6);
}
//*************************************************************
long bmp085ReadPressure(void)
{
long pressure = 0;
BMP085_Start(); //起始信號
BMP085_SendByte(BMP085_SlaveAddress); //發送設備地址+寫信號
BMP085_SendByte(0xF4); // write register address
BMP085_SendByte(0x34); // write register data for pressure
BMP085_Stop(); //發送停止信號
delay(10); // max time is 4.5ms
pressure = Multiple_read(0xF6);
pressure &= 0x0000FFFF;
return pressure;
}
//**************************************************************
//初始化BMP085，根據需要請參考pdf進行修改**************
void Init_BMP085()
{
ac1 = Multiple_read(0xAA);
ac2 = Multiple_read(0xAC);
ac3 = Multiple_read(0xAE);
ac4 = Multiple_read(0xB0);
ac5 = Multiple_read(0xB2);
ac6 = Multiple_read(0xB4);
b1 = Multiple_read(0xB6);
b2 = Multiple_read(0xB8);
mb = Multiple_read(0xBA);
mc = Multiple_read(0xBC);
md = Multiple_read(0xBE);
}
//***********************************************************************
void bmp085Convert()//換算
{
unsigned int ut;
unsigned long up;
long x1, x2, b5, b6, x3, b3, p;
unsigned long b4, b7;
ut = bmp085ReadTemp(); // 讀取溫度
up = bmp085ReadPressure(); // 讀取壓強
x1 = (((long)ut - (long)ac6)*(long)ac5) >> 15;
x2 = ((long) mc << 11) / (x1 + md);
b5 = x1 + x2;
temperature = ((b5 + 8) >> 4);
b6 = b5 - 4000;
// Calculate B3
x1 = (b2 * (b6 * b6)>>12)>>11;
x2 = (ac2 * b6)>>11;
x3 = x1 + x2;
b3 = (((((long)ac1)*4 + x3)<<OSS) + 2)>>2;
// Calculate B4
x1 = (ac3 * b6)>>13;
x2 = (b1 * ((b6 * b6)>>12))>>16;
x3 = ((x1 + x2) + 2)>>2;
b4 = (ac4 * (unsigned long)(x3 + 32768))>>15;
b7 = ((unsigned long)(up - b3) * (50000>>OSS));
if (b7 < 0x80000000)
p = (b7<<1)/b4;
else
p = (b7/b4)<<1;
x1 = (p>>8) * (p>>8);
x1 = (x1 * 3038)>>16;
x2 = (-7357 * p)>>16;
pressure = p+((x1 + x2 + 3791)>>4);
height=(101325-pressure)*843/100;
DisplayOneChar(0,0,'T');//溫度部分
DisplayOneChar(1,0,':');
DisplayOneChar(4,0,'.');
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

STC90C52+BMP180+LCD1602溫度氣壓高度計單片機程序.rar (42.17 KB, 下載次數: 397)

ID:343102 · 發表于 2018-6-22 22:08

制作感想：
　　初衷是想給愛車空氣濾加個氣壓開關，防止空氣濾堵了還不知道，造成發動機進氣不良燃燒不全產生積碳。
　　在某寶上一搜，一個氣壓開關居然要40元。而一個BMP180氣壓傳感器不到4元，一個STC90C51芯片也不到4元，一個最小系統板甚至不到2元。又看了LCD1602液晶顯示模塊，價格不到5元，也不貴。USB轉串口下載模塊，我已經有了啊。于是心動，敗了約20元，開始玩起了單片機。
　　以前從未接觸過單片機，不過沒關系，自己有電路基礎，再上網找些資料學習學習就行了。網上一搜，找到了51黑論壇，發現是學習單片機的好地方。經過多天的學習、摸索，終于制作成功。
　　這個單片機氣壓計不僅能顯示氣壓，還能顯示溫度和相對海拔高度，而且是數字顯示，非常直觀。不僅可以監測空氣濾內的氣壓，還可以帶著去釣魚、爬山。
　　第一次DIY單片機就獲得了成功，成就感真是滿滿的。
　　第一次DIY單片機就能獲得成功，其實也是與時代發展、科技進步分不開的。現在的單片機技術真是比N多年前強太多了。單片機各部分都已實現模塊化、標準化，組裝一個單片機就像搭積木一樣簡單。軟件技術也比以前進步很多，程序輸入也非常簡單，一個給機頂盒升級用的USB轉串口模塊就能搞定。現在的傳感器也比以前豐富多了，這使單片機的應用領域也更加廣泛了。現在學習單片機，既簡單，又實用。而且配件很容易買到，還幾乎都是白菜價，真是今非昔比。

ID:380510 · 發表于 2018-7-29 17:39

牛逼啊大兄弟

ID:371423 · 發表于 2018-8-20 10:46

非常感謝，真是幫了大忙了！

ID:387208 · 發表于 2018-8-21 21:14

電路圖呢。。。。。

ID:119159 · 發表于 2018-8-22 11:09

贊一個，有電路圖嗎？

ID:119159 · 發表于 2019-1-1 21:08

弱弱的問一句 pressure &= 0x0000FFFF;什么作用，讀溫度的時候為什么沒有？？感激不盡！！

ID:459590 · 發表于 2019-1-1 21:49

謝謝分享！

ID:343102 · 發表于 2019-2-24 13:08

氣壓計電路圖

ID:461137 · 發表于 2019-3-14 17:58

BMP180的VCC不能直接接單片機的VCC嗎？要接限流電阻嗎？幾歐的

ID:461137 · 發表于 2019-3-17 00:17

溫度和氣壓正常顯示，可高度顯示為亂碼

ID:496214 · 發表于 2019-3-28 10:09

謝謝樓主的分享感激不盡！！！

ID:490818 · 發表于 2019-3-29 15:40

感謝分享

ID:507691 · 發表于 2019-4-26 16:24

我的壓強，高度在一直變化，有什么辦法解決嗎

ID:526706 · 發表于 2019-5-3 22:55

多謝L樓主

ID:264360 · 發表于 2019-5-10 10:46

風158 發表于 2018-6-22 22:08
制作感想：
　　初衷是想給愛車空氣濾加個氣壓開關，防止空氣濾堵了還不知道，造成發動機進氣不良燃燒不全 ...

好用心的網友受教了向你學習

ID:650310 · 發表于 2019-11-26 21:10

感謝分享，謝謝

ID:647448 · 發表于 2019-11-27 08:43

厲害了我的哥

ID:658240 · 發表于 2019-12-11 16:59

lml0508 發表于 2019-3-14 17:58
BMP180的VCC不能直接接單片機的VCC嗎？要接限流電阻嗎？幾歐的

要接限流電阻嗎，我接5V的顯示小方塊是為什么原因呢，求解答

ID:343102 · 發表于 2019-12-16 18:11

SoleMemoery 發表于 2019-12-11 16:59
要接限流電阻嗎，我接5V的顯示小方塊是為什么原因呢，求解答

BMP180的供電電壓一般為1.8-3.6V，不能接5V。可用1K電阻和蘭發光LED組成一個穩壓電路為BMP180供電。

ID:408809 · 發表于 2020-1-8 18:22

不知道這個的定位精度和GPS的哪個好點？

ID:688258 · 發表于 2020-1-27 22:07

為什么proteus仿真不了

ID:343102 · 發表于 2020-2-15 11:50

proteus仿真是需要有庫函數的

ID:732057 · 發表于 2020-4-19 14:55

用52芯片可以仿真嗎

ID:541277 · 發表于 2020-11-8 17:02

樓主，按照你畫的圖焊的板子，供上電之后1602就亮一排小格子。

ID:382145 · 發表于 2021-4-1 19:32

題主，為啥氣壓海拔轉換公式是這個呀height=(101325-pressure)*843/100;文檔里都是一個挺復雜的式子，要開根號，我編譯老是錯誤

ID:343102 · 發表于 2022-4-26 07:22

hjcc 發表于 2020-11-8 17:02
樓主，按照你畫的圖焊的板子，供上電之后1602就亮一排小格子。

這是個簡化調光電路，不能適應較大溫差。可按1602手冊用電位器調光。

ID:343102 · 發表于 2022-4-26 07:26

境s。發表于 2021-4-1 19:32
題主，為啥氣壓海拔轉換公式是這個呀height=(101325-pressure)*843/100;文檔里都是一個挺復雜的式子，要 ...

這是常見高度(1萬米以下)的模擬函數，避免了浮點運算。單片機不支持浮點運算，容易出錯。

ID:134227 · 發表于 2022-6-29 09:50

還不是很明白啊。。。

ID:85508 · 發表于 2022-12-8 19:28

感謝分享！電路、程序都有。

ID:71233 · 發表于 2023-12-12 07:58

樓主的BMP180可以用嗎？我從某一個寶上買的幾個都不好用。

ID:343102 · 發表于 2023-12-15 21:08

lmn2005 發表于 2023-12-12 07:58
樓主的BMP180可以用嗎？我從某一個寶上買的幾個都不好用。

買了幾次，除了一致性有些微小差別，都能用。
注意電壓，BMP180的供電電壓為1.8-3.6V，不能接5V。
