1.實驗目的
1. 學習在PC機系統中擴展簡單I/O 接口的方法。
2. 進一步學習編制數據輸出程序的設計方法。
3. 學習DS18B20的接線方法，并利用DS18B20檢測當前溫度。
2.所需元器件
F407Micropython開發板1塊
數據線1條
DS18b20溫度傳感器1個
DS18B20測溫模塊(不含DS18B20)1個
杜邦線若干
Putty調試工具
3.學習DS18B20的接線方法，檢測當前溫度

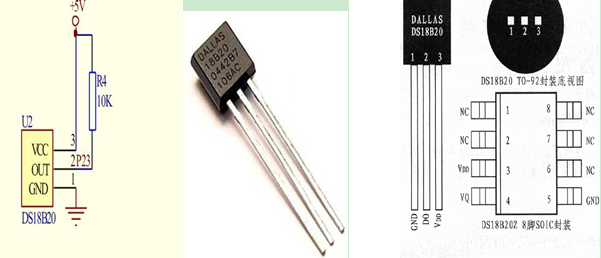

先看一下DS18B20針腳含義,如下圖：

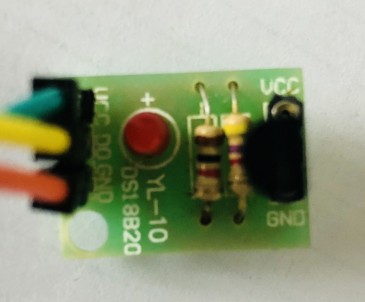

將DS18B20溫度傳感器直接插DS18B20模塊上。如圖
DS18B20擴展板的針腳與F407 Micropython開發板的針腳對應關系如下：
F407 Micropython開發板 DS18B20
----------------
# 3V3 or any Pin => VDD
# any Pin => DO
# GND => GND
還是看不明白的話，直接上針腳編號
F407 Micropython開發板 DS18B20
----------------------------
3.3v => VDD
GND => GND
Y12 => DO
4.源代碼

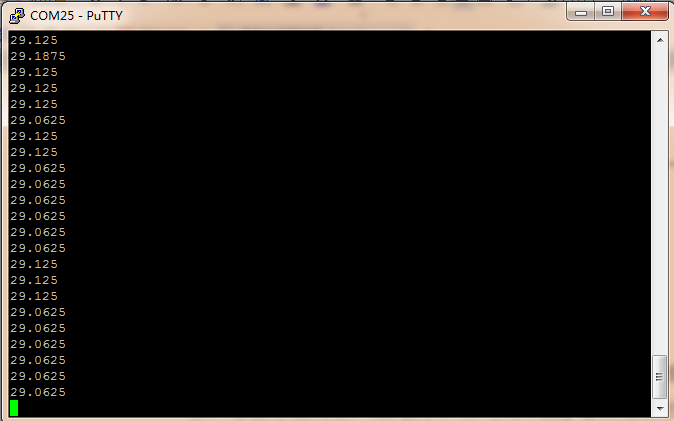

接線ok后，將ds18b20.py和one_wire.py復制到PYBFLASH磁盤的根目錄。將下面代碼拷進main.py保存，等紅燈熄滅后，rst開發板，用Putty可以看到當前的溫度。
main.py源代碼：
- #main.py
- import pyb
- from pyb import Pin
- from ds18b20 import DS18X20
- DQ=DS18X20(Pin('Y12'))#DQ
- while True:
- tem = DQ.read_temp()
- print(tem)
- pyb.delay(1000)
|
