單片機可控硅調光的源程序原理圖與視頻(帶光耦過零檢測)

ID:338171 · 發表于 2018-8-17 16:48

我是參考咱們51hei論文DIY區里面大神的資料做出來的希望大家多多提建議  多多鼓勵

我用的是自己買的開發板上的52單片機，  晶振采用11.0592M，  光耦用了MOC3023 和P521-1兩個  可控硅用的是BTA41 跟一塊整流橋  電容用的是CBB 0.06μF  電阻那些由于我沒有那么多所以就找了相近值的然后自己加了一個電源指示燈和工作指示燈  按鍵我就直接修改成開發板上的獨立按鍵
通電調節過后那幾個電阻發燙都挺嚴重的。但過零檢測那部分還是不大明白  之前我做了個點焊機根本沒有過零檢測  但是加了有脈沖寬度調節和電流調節。特別提醒各位愛好者在做的過程中千萬要注意安全  檢測檢測再檢測確認對了之后再通電  我也是新手初次做  希望能夠得到大家的鼓勵讓我更加有信心去做下一個作品提高自己  也希望能夠跟同基礎的小伙伴共同成長

視頻演示：https://v.youku.com/v_show/id_XMzc4NTI4NTg2NA==.html

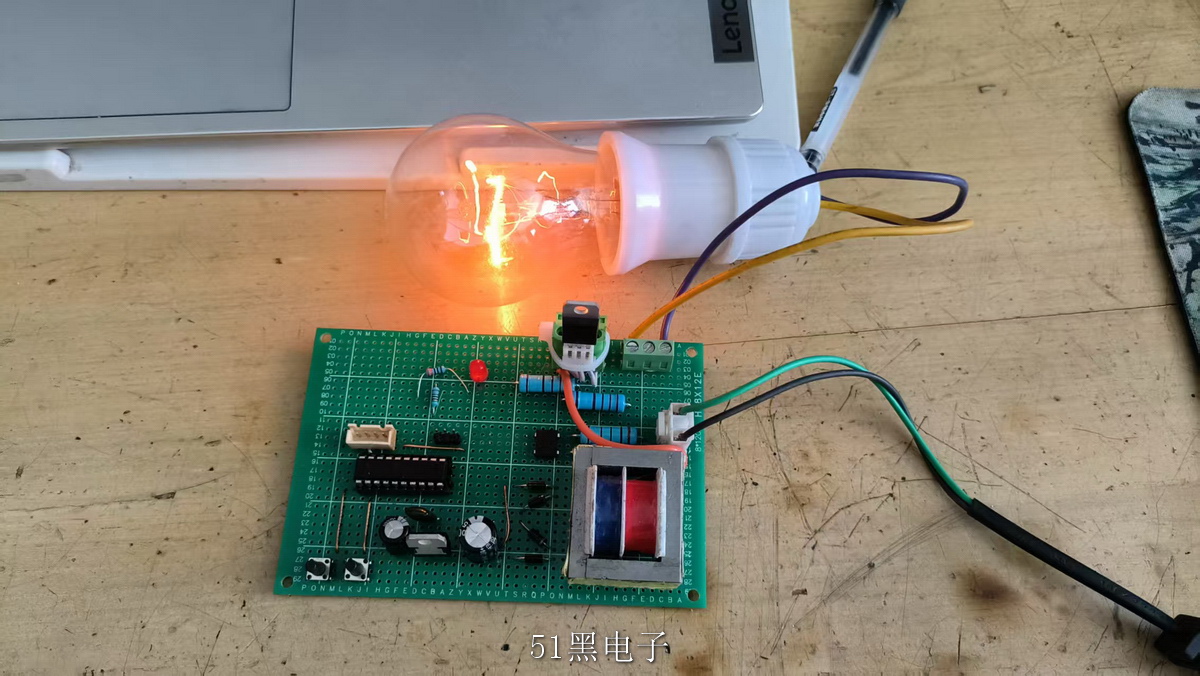

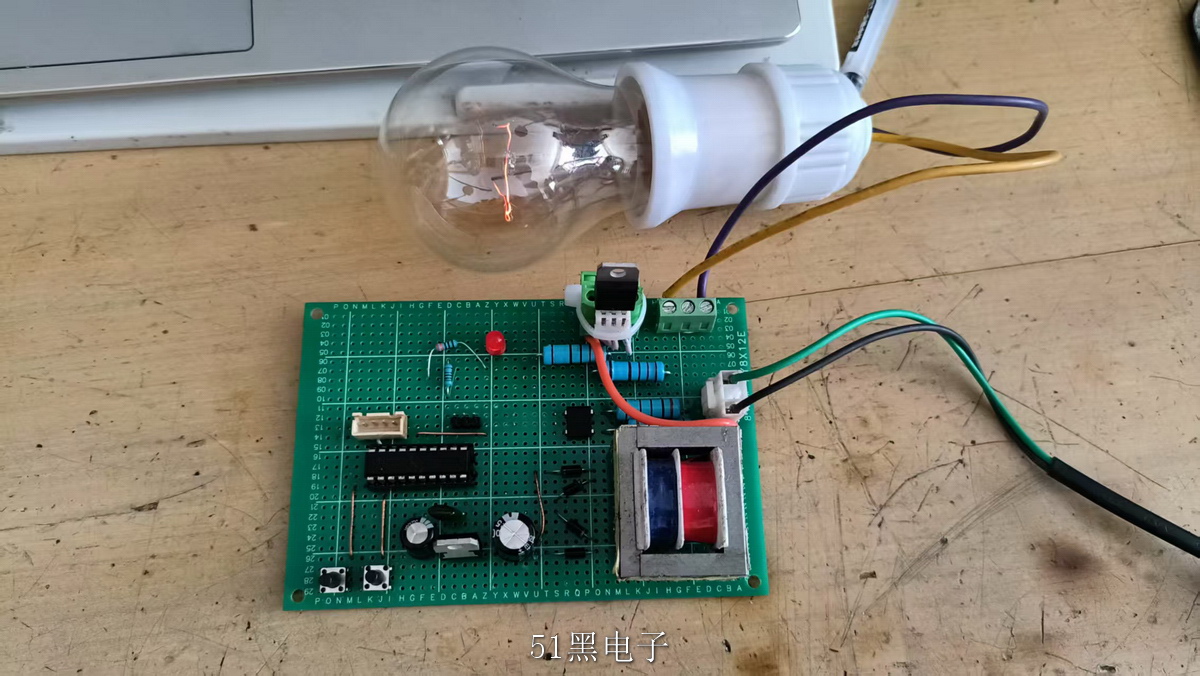

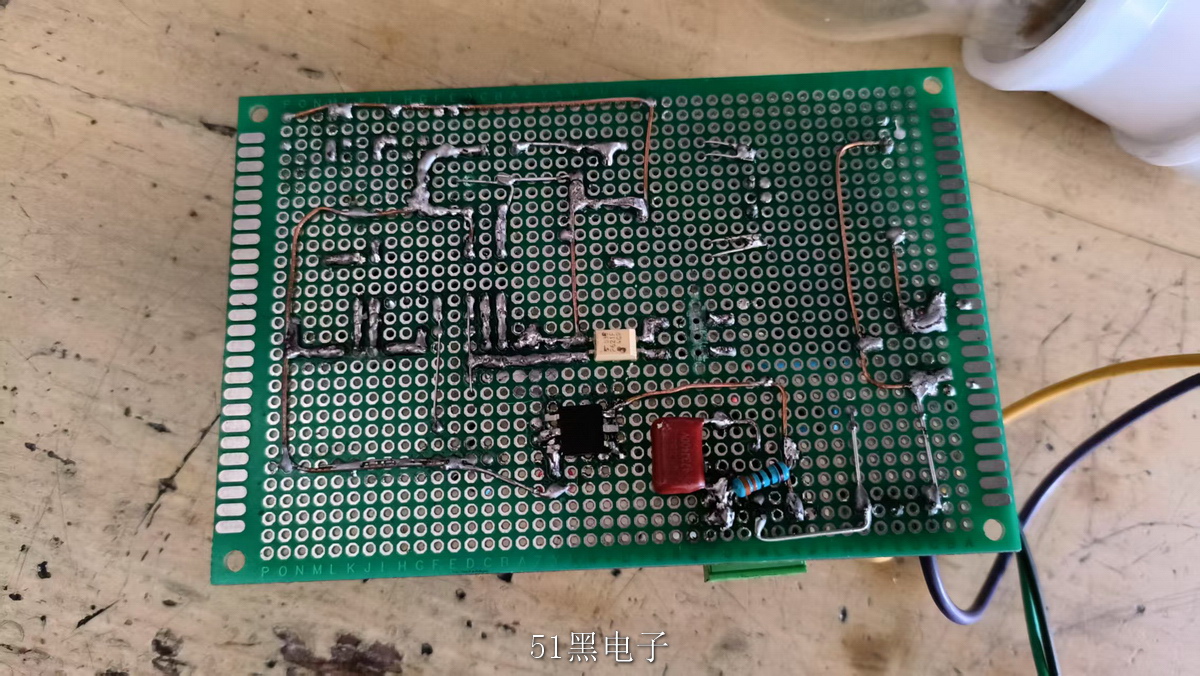

實物圖與實驗效果圖：

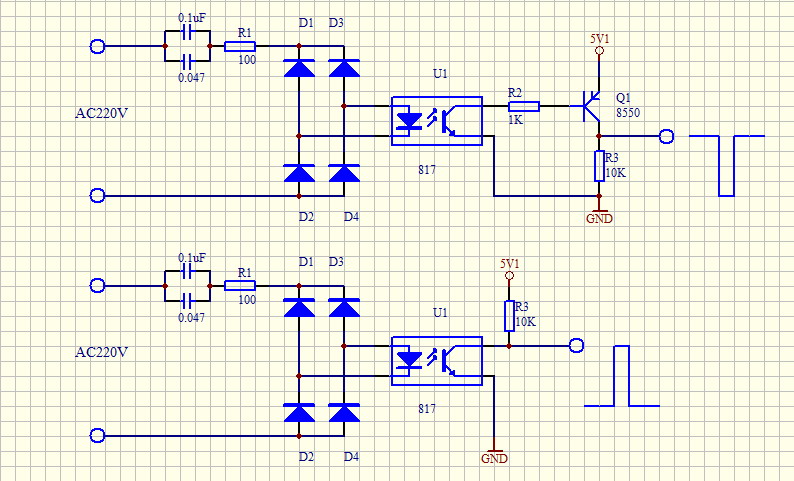

電路原理圖如下：

可控硅調光的單片機源程序如下:

#include "reg52.h"
sbit lamp_pwm=P0^0;//可控硅位
sbit key0=P3^4;//降低亮度按鍵位
sbit key1=P3^5;//增加亮度按鍵位
unsigned int inc;
void INT0s()interrupt 0 using 0//INT0外部中斷，過零檢測觸發
{
TR0=0;
if(!key0)//降低亮度
{
inc+=50;
if(inc>=8000)inc=8000;
}
if(!key1)//增加亮度
{
inc-=50;
if(inc<=800)inc=800;
}
TH0=(65536-inc)/256;
TL0=(65536-inc)%256;
TR0=1;
}
void timer1()interrupt 1 using 0//可控硅觸發中斷
{
unsigned char i;
lamp_pwm=0;//燈亮
for(i=0;i<2;i++);//延時2us
lamp_pwm=1;//燈滅
}
/************STC不斷電下載用******************/
sfr ISP_DOWNS=0xe7;//ISP軟復位地址
sbit ISP_SW=P3^0;//串口數據接收
void DebugDownISP()//軟復位
{
……………………
…………限于本文篇幅余下代碼請從51黑下載附件…………

復制代碼

所有資料51hei提供下載:

原理圖和程序制作部分.zip (469.79 KB, 下載次數: 617)

ID:338171 · 發表于 2018-8-18 18:52

上面那個工作指示燈工作的時候只有微弱的閃修改了下把工作指示燈單獨接了個IO口控制了當按鍵加或者減按下的時候工作指示燈就會閃一下這樣也達到了工作指示燈的效果

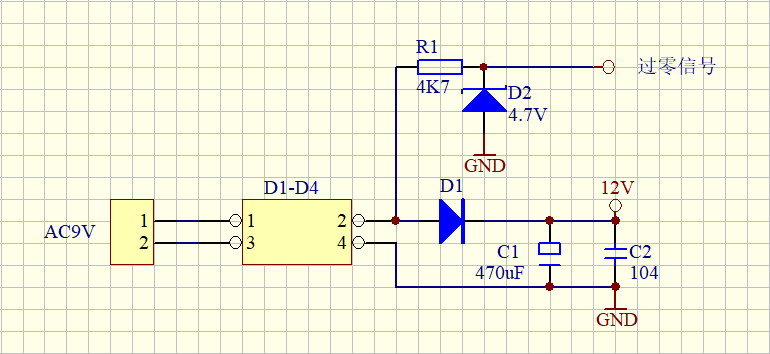

以下是原理圖：

程序：

#include "reg52.h"

復制代碼

ID:338171 · 發表于 2018-8-20 09:38

請問各路前輩們有沒有不用硬件的過零檢測直接用軟件做過零檢測

ID:403593 · 發表于 2019-3-14 20:38

請問一下，Q1的型號是什么呢？看不清楚。。。我也想做一個玩玩~~

ID:495990 · 發表于 2019-3-22 12:38

樓上的朋友，Q1是BTA-41雙向可控硅，其實在本電路只無須用那么大的可控硅，一般的BTA-6就可以勝任了

ID:323994 · 發表于 2019-3-22 14:47

moc3021等一些光耦是自帶過零檢測的。但要像可控硅電路那樣調光不實際。原因1，模擬調光是不穩定的，不能保證同樣的開啟角度有同樣的亮度。原因2，在較低亮度時燈光會閃爍。
比較可行的方案1是四二極管整流，改成100hz變化，這樣閃爍影響會小些。方案2，既然已整流，不如穩壓濾波用mos管控制。這樣也就不必檢測過零什么的。如果只是燈泡這種幾十瓦的調制，器件還是挺多的。
如果是幾百上千的功率，如果考慮成本還是可控硅的比較實惠。

ID:495990 · 發表于 2019-5-2 18:10

按照這個電路圖和程序實際搭了個電路根本不能讓燈亮呀

ID:338171 · 發表于 2019-5-3 15:48

SJ-123 發表于 2019-5-2 18:10
按照這個電路圖和程序實際搭了個電路根本不能讓燈亮呀

電路圖和程序肯定是沒問題的，實物都做出來了。你的不亮可能還有很多原因，多找找問題出在哪

ID:550010 · 發表于 2019-5-29 11:10

交流電負半周導通時候你的可控硅如何導通

ID:550010 · 發表于 2019-5-29 11:14

SJ-123 發表于 2019-3-22 12:38
樓上的朋友，Q1是BTA-41雙向可控硅，其實在本電路只無須用那么大的可控硅，一般的BTA-6就可以勝任了

交流電反向導通的時候，你的可控硅還會導通嗎

ID:455170 · 發表于 2019-6-24 14:10

這個電路帶感性負載有點不合適

ID:495990 · 發表于 2019-6-30 21:53

jkangk123 發表于 2019-5-3 15:48
電路圖和程序肯定是沒問題的，實物都做出來了。你的不亮可能還有很多原因，多找找問題出在哪

我完全按照你給的原理圖搭建的電路，而且還反復仔細分析過你的實物電路，也是和原理圖一致的，但是燒錄程序后始終沒有任何的反應，燈根本不亮，我用LED燈代替光藕，程序燒錄好上電調節上下鍵LED燈也是沒有任何反應的，

ID:398094 · 發表于 2019-7-1 16:41

謝謝分享程序與原理圖

ID:143767 · 發表于 2019-8-20 10:46

我完全按照你給的原理圖搭建的電路，而且還反復仔細分析過你的實物電路，也是和原理圖一致的，但是燒錄程序后始終沒有任何的反應，燈根本不亮，見下圖。并且測得P1.0口電壓5V，調節亮暗鍵該電壓無任何變化。

ID:60021 · 發表于 2019-10-29 11:28

我也按這個電路做一個，剛開始光耦我用的是PC-17T1，沒有成功，最后把光耦換成MOC3020，成功，效果很好。

ID:233733 · 發表于 2019-10-30 10:35

jkangk123 發表于 2018-8-20 09:38
請問各路前輩們有沒有不用硬件的過零檢測直接用軟件做過零檢測

既然是過零檢測就是要過零的時候才能觸發硬件。你沒有硬件應該沒法檢測吧。

ID:410749 · 發表于 2019-10-31 20:42

盉飛沙發表于 2019-3-22 14:47
moc3021等一些光耦是自帶過零檢測的。但要像可控硅電路那樣調光不實際。原因1，模擬調光是不穩定的，不能保 ...

我的想法是如果檢測兩個過零信號之間的時間，然后把這個時間分成50或者100段，1段導通的時候可控硅導通時間最長，燈泡最亮，100段導通的時候，可控硅導通時間最短，燈泡最暗。這種導通方式只適合電阻負載，不適合容性和感性負載，因為不是過零后導通。過零導通不是控制可控硅的導通角度，而是控制減少可控硅的導通周期。所以控制燈泡的時候會閃爍。僅供參考。

ID:60021 · 發表于 2019-11-14 11:21

能否把上面的程序改為一個按鍵，從暗到明4檔，又從明到暗4檔，多謝大師們指點。

ID:292876 · 發表于 2019-11-16 18:06

wsh62 發表于 2019-11-14 11:21
能否把上面的程序改為一個按鍵，從暗到明4檔，又從明到暗4檔，多謝大師們指點。

樓主這個圖調光有很多弊端，1：過零檢測電路檢測的過零時間和實際過零時間會有差異，解決方法可以，程序做延時補償，能達到調光效果！ 2：過零檢測使用運放來做，時間偏差會小很多！ 3：我做過此類調光，做了很多措施，最終還是在低亮度有所頻閃！想了很多手段都沒找到原因！ 4：這個電路調光用作電動機類和熱慣性大的應用是沒問題的！白熾燈調光的頻閃，真心無法忍受！

ID:643836 · 發表于 2019-11-17 19:38

感謝樓主分享，學習下

ID:25310 · 發表于 2019-11-22 14:42

終于淘汰了可控硅調光產品，不用再勞神費心了。

ID:60021 · 發表于 2019-12-3 11:59

改為一個按鍵，從暗到明4檔，又從明到暗4檔，已搞定。

ID:659385 · 發表于 2019-12-9 16:15

wsh62 發表于 2019-12-3 11:59
改為一個按鍵，從暗到明4檔，又從明到暗4檔，已搞定。

可以把你的原理圖和程序發來看看嘛，非常感謝

ID:60021 · 發表于 2019-12-14 07:33

void timer_init()
{
inc=0;
      TMOD|=0x01;
TH0=(65536-inc)/256;
      TL0=(65536-inc)%256;
      IT0=1;                //INT0下降沿觸發
      EX0=1;                //外部中斷允許
      ET0=1;
      EA=1;                   //開總中斷
}
void INT0s()interrupt 0 using 0//INT0外部中斷，過零檢測觸發
{
TH0=(65536-inc)/256;
      TL0=(65536-inc)%256;
TR0=1;
      if(!SW4)             //降低亮度
{
delay_ms(20);
if(!SW4)
{
while(!SW4)
switch(m)
{
case 0:inc=6000; m++;break;
case 1:inc=4000; m++;break;
case 2:inc=2000; m++;break;
case 3:inc=5; m++;break;
case 4:m=0; break;
default: break;
}
}
      }
}

void timer1()interrupt 1 using 0//可控硅觸發中斷
{
unsigned char i;
      P44=0;                //燈亮
      for(i=0;i<2;i++);    //延時2us
      P44=1;                //燈滅
}
我用100W的燈泡測試過，效果還可以；原理圖就是樓上的圖。

ID:171036 · 發表于 2020-4-10 21:28

樓主你那兩個光耦用啥型號的可控硅又是啥型號

ID:87631 · 發表于 2020-4-12 14:03

盉飛沙發表于 2019-3-22 14:47
moc3021等一些光耦是自帶過零檢測的。但要像可控硅電路那樣調光不實際。原因1，模擬調光是不穩定的，不能保 ...

現在有很多可控硅調光的LED燈，一般分為前沿觸發或后沿觸發，發須要單獨的過零檢測電路，不然LED的閃得很嚴重或電源異響

ID:877242 · 發表于 2021-1-20 17:07

以下這些是不過零的：

總結：型號倒數第1個數字代表啟動電流大小，1是15ma,2是10ma,3是5ma，CT301X系列的除外;
倒數第2個數字代表峰值電壓，1是250V,2是400V,5是600V;倒數第2個數字為1，2，5的系列為不過零；


以下這些都事過零的：

總結：型號倒數第1個數字代表啟動電流大小，1是15ma,2是10ma,3是5ma;
倒數第2個數字代表峰值電壓，3是250V,4是400V,6是600V,8是800V;倒數第2個數字為3，4，6，8的系列為過零；

ID:848824 · 發表于 2021-3-10 10:52

dj3365191 發表于 2019-8-20 10:46
我完全按照你給的原理圖搭建的電路，而且還反復仔細分析過你的實物電路，也是和原理圖一致的，但是燒錄程序 ...

我的也是和你一樣的現象燈不亮

ID:97350 · 發表于 2021-6-3 16:59

首先感謝樓主分享。

1.這個不帶有過零檢測，會有抖動
2.制作成本太高了，可以考慮精簡下

ID:283361 · 發表于 2023-6-15 10:57

圖中C1電容是什么作用，請大神指教

ID:561623 · 發表于 2023-7-13 15:40

dianziren12 發表于 2023-6-15 10:57
圖中C1電容是什么作用，請大神指教

保持可控硅驅動電壓，避免過零或者電壓低時可控硅無法導通，如果電路采用rc降壓熱地還可以省掉兩個光耦，

ID:1137729 · 發表于 2024-11-26 19:45

現在看依舊很有說法

ID:1146316 · 發表于 2025-4-17 08:29

很不錯，非常好的東西啊

ID:30656 · 發表于 2025-5-26 09:42

我也仿制成功了，代碼做了一些修改，我用的是STC15W402AS單片機

#include "STC15.h"

sbit lamp_pwm=P3^4;//可控硅位
sbit key1=P1^2;//降低亮度按鍵位
sbit key2=P1^3;//增加亮度按鍵位

unsigned int inc;
unsigned char trg1=0, trg2=0,cont1=0,cont2=0;//一定是全局變量

key1scan()
{
unsigned char a=!key1;//網上是異或運算a=key1^0x01,對于一位按鍵可以直接寫成取反
trg1= a&(a^cont1);
cont1=a;
if(trg1&!key1) //網上是（trg1&key1)實際測試不能使用！！因為任何時候都不可能為真。只有改成(trg1&!key1)才可以完美執行！！！

{
                  inc+=1000;
                  if(inc>=8000)inc=8000;//此處可以是自己需要執行的程序。(去掉前面的返回）
}

}

key2scan()
{
unsigned char a=!key2;//網上是異或運算a=key2^0x01,對于一位按鍵可以直接寫成取反
trg2= a&(a^cont2);
cont2=a;
if(trg2&!key2)

{
      inc-=1000;
      if(inc<=1000)inc=1000;//此處可以是自己需要執行的程序。(去掉前面的返回）
}

}

void timer_init()
{
      inc=7000;
      TMOD|=0x01;
      TH0=(65536-inc)/256;
      TL0=(65536-inc)%256;
      IT0=1;                //INT0下降沿觸發
      EX0=1;                //外部中斷允許
      ET0=1;
      EA=1;    //開總中斷
AUXR &=~0X40;
}

void main()
{
unsigned int i;
timer_init();

      while(1)
      {
        key1scan();
key2scan();

for(i=0;i<60000;i++);    //延時2us

      }
}

void INT0s()interrupt 0       using 0//INT0外部中斷，過零檢測觸發
{
      TR0=0;

      TH0=(65536-inc)/256;
      TL0=(65536-inc)%256;
      TR0=1;
}

void timer1()interrupt 1 using 0//可控硅觸發中斷
{
      unsigned char i;
      lamp_pwm=0;//燈亮
      for(i=0;i<20;i++);//延時2us
      lamp_pwm=1;//燈滅
}
