ACDC及DCDC開關電源中的EMI優化設計

ID:389307 · 發表于 2018-8-23 15:36

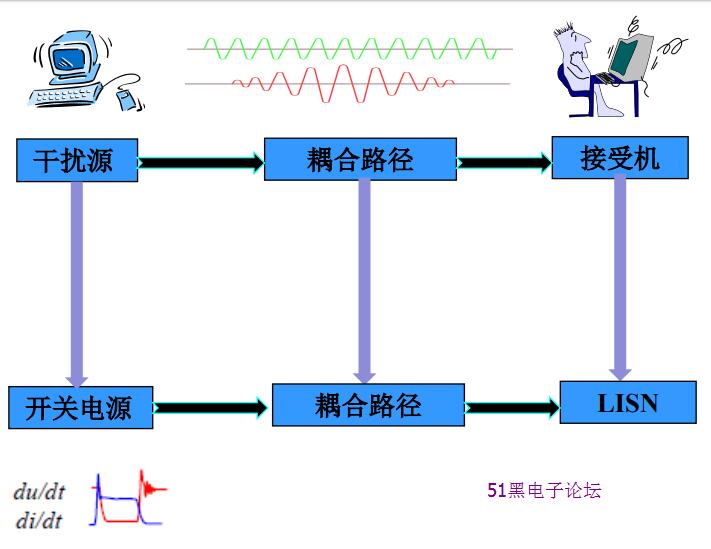

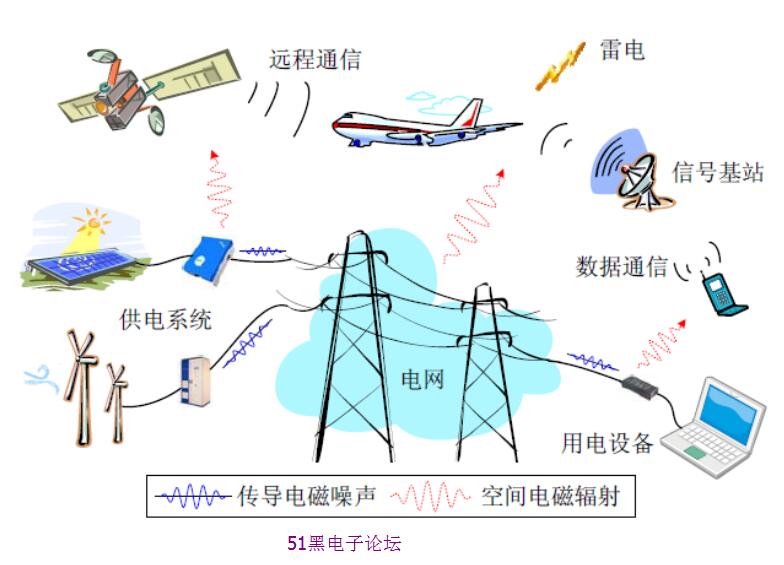

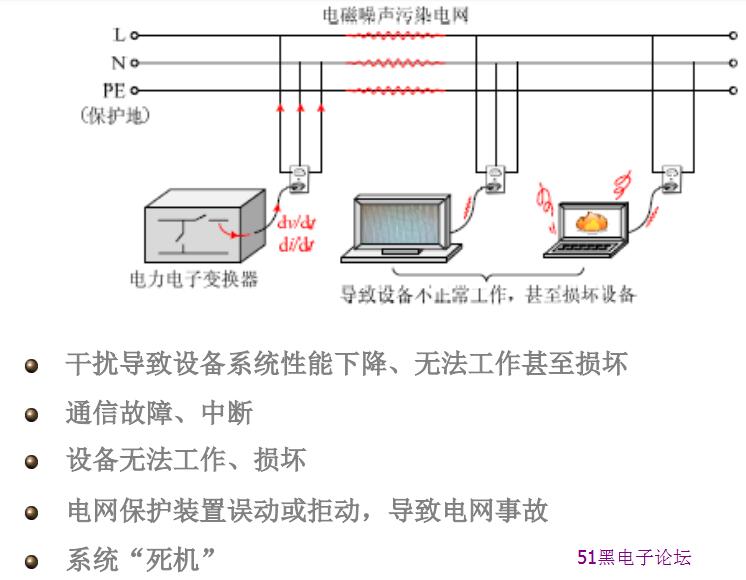

1、講解EMI產生；
2、解決EMI干擾路徑；
3、變壓器怎么處理；

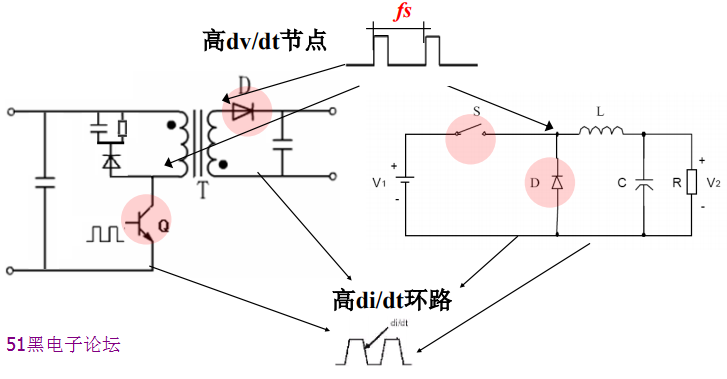

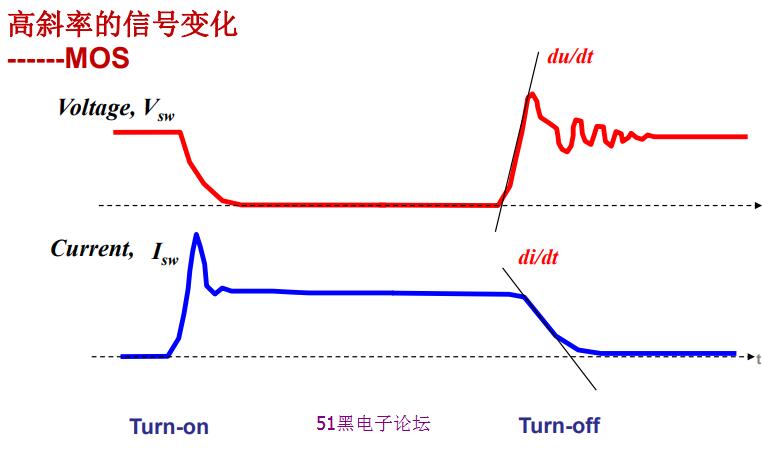

開關電源電路中，開關管（MOSFET/二極管）的動作必然
會帶來電壓和電流的快速變化----較高的開關頻率

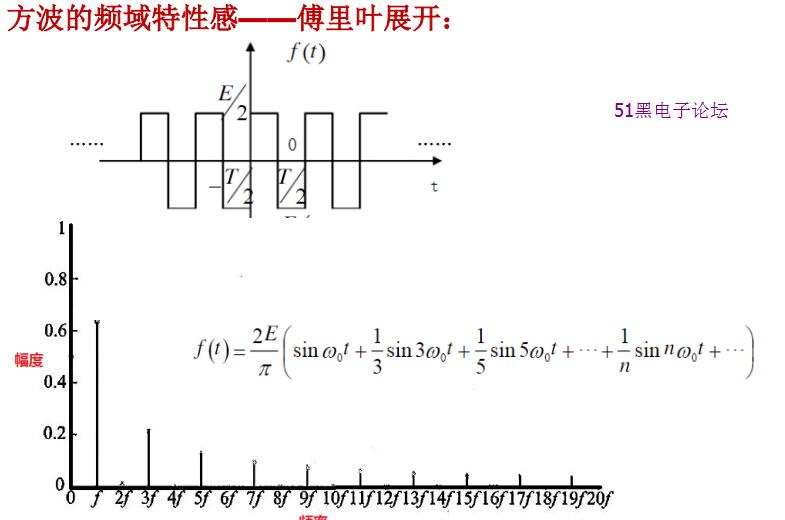

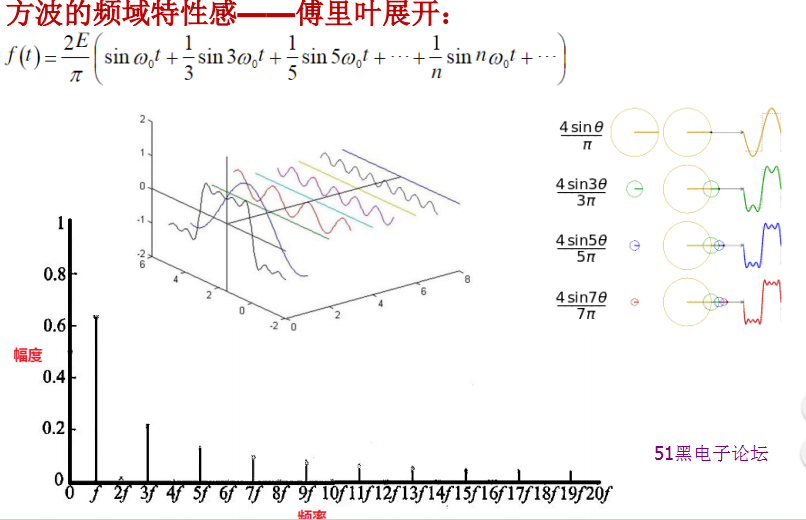

按照干擾源噪聲特征去觀察電路：開關方波頻率、方波邊沿斜率、寄生
振蕩頻率、環路大小、布線長度和寬度，以及感性器件。

對芯片頻率設計，外置MOSFET驅動能力設計，開關管吸收電路設計；
• 變壓器繞組和繞制方法設計；
• 噪聲吸收和減小環路的電容的設計；
• EMI電路的設計；

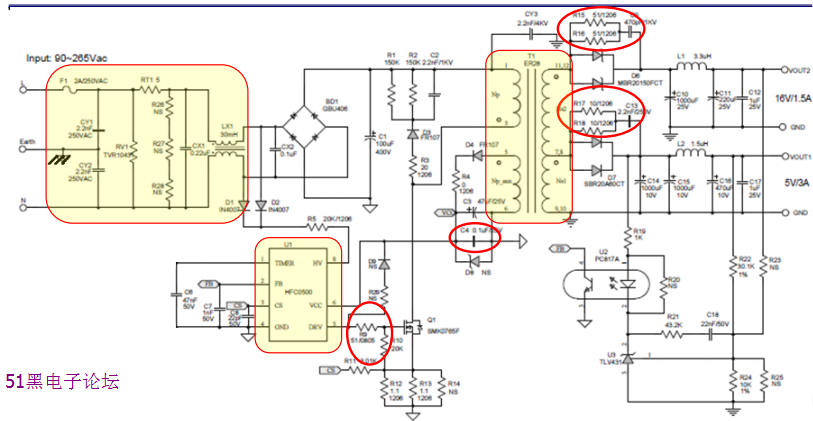

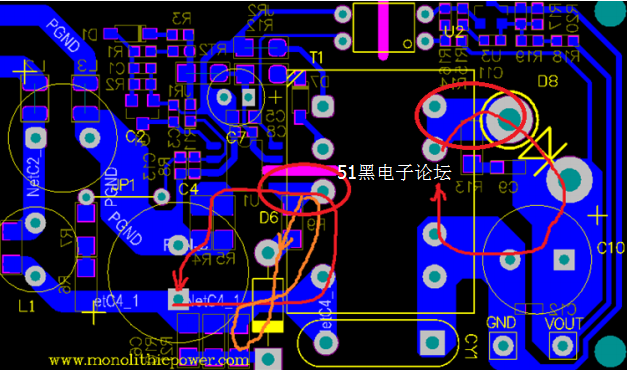

• 輸入環路（輸入電容—變壓器原邊—Mos—采樣電阻—輸入電容地）和輸出環路（變壓器副
邊輸出—二極管—輸出電容—輸出電容地—變壓器輸出地）要小；
• 變壓器副邊輸出、Mos的漏極和鉗位電路輸入的線要寬短；
• 芯片的信號部分和副邊反饋的信號部分遠離Mos和二極管布置；
• 芯片的Vcc電容盡量靠近芯片放置
• 布置方向要讓開關噪聲點、功率環路遠離輸入EMI器件

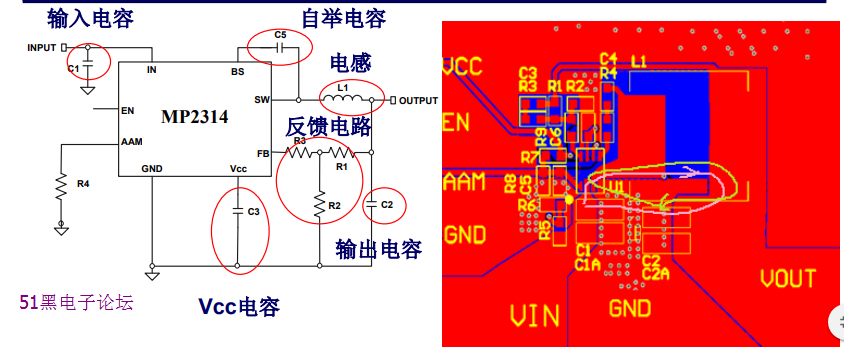

按照功率器件分類：輸入電容，芯片，電感，輸出電容 -- 環路小
• 按照敏感器件分類：反饋，輸入電容，Vcc電容 ---------- 靠近芯片
• 按照噪聲器件分類：電感，自舉電容 -------------------------- 布置的寬短，遠離敏感器件

完整的pdf格式文檔51黑下載地址：

ACDC DCDC 的EMI設計概要.pdf (3.69 MB, 下載次數: 118)
