Si24R1引腳圖

Si24R1管腳功能定義

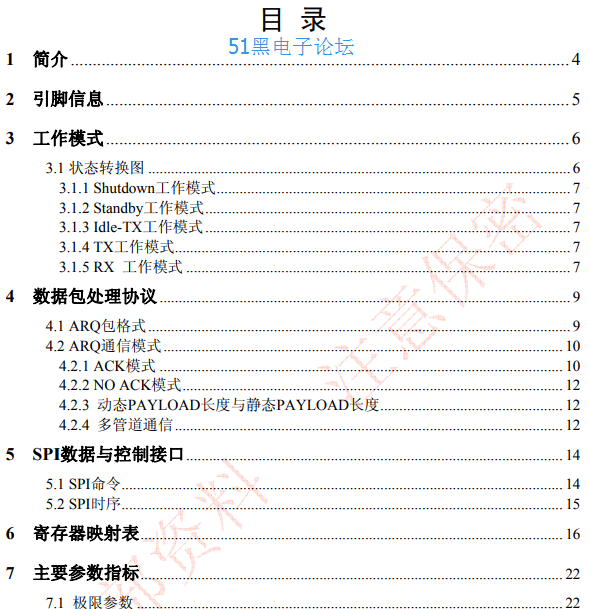

Si24R1 Datasheet目錄:
0.png 0.jpg
Si24R1是一顆由無錫中科微專為低功耗無線通信應用場合設計的一顆自有知識產權的2.4G RF芯片。目前主要針對低功耗的校訊通、2.4G停車場、智能家居、無線音頻等領域。

Si24R1是一顆工作在2.4GHz ISM頻段,專為低功耗無線場合設計,集成嵌入式ARQ基帶協議引擎的無線收發器芯片。工作頻率范圍為2400MHz-2525MHz,共有126個1MHz帶寬的信道。

采用GFSK/FSK數字調制與解調技術。數據傳輸速率與PA輸出功率都可以調節,支持2Mbps,1Mbps,250Kbps三種數據速率。高的數據速率可以在更短的時間完成同樣的數據收發,因此可以具有更低的功耗。

針對低功耗應用場合進行了特別優化,在關斷模式下,所有寄存器值與FIFO值保持不變,關斷電流小于0.7uA;在待機模式下,時鐘保持工作,電流小于15uA,并且可以在不到130uS時間內開始數據的收發。

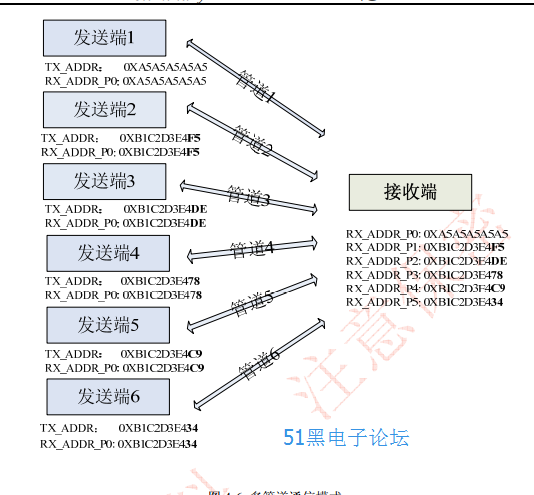

操作方式非常方便, 只需要微控制器(MCU)通過SPI接口對芯片少數幾個寄存器配置即可以實現數據的收發通信。嵌入式ARQ基帶引擎基于包通信原理,支持多種通信模式,可以手動或全自動ARQ協議操作。內部集成收發FIFO,可以保證芯片與MCU數據連續傳輸,增強型ARQ基帶協議引擎能處理所有高速操作,因此大大降低了MCU的系統消耗。

Si24R1 具有非常低的系統應用成本,只需要一個MCU和少量外圍無源器件即可以組成一個無線數據收發系統。內部集成高PSRR的LDO電源,保證1.9-3.6V寬電源范圍內穩定工作;數字IO兼容3.3V/5V兩種電壓,可以與各種MCU接口。

工作模式
3.1 狀態轉換圖
Si24R1 芯片內部有狀態機,控制著芯片在不同工作模式之間的轉換。
Si24R1 可配置為 Shutdown、Standby、Idle-TX、TX 和 RX 五種工作模式。狀態
轉換圖如圖 3-1 所示。

QQ:2355573216(添加時注明來自51黑論壇,否則不予通過)郭R
完整的pdf格式文檔51黑下載地址:
Si24R1Datasheet.pdf (2.13 MB, 下載次數: 15)
