儲錢罐是我們?nèi)粘Ｉ钪谐Ｒ姷囊粯訓|西。它經常已一頭小豬的形象出現，因?yàn)樨i食量廣大，體胖身圓，有招財納福之意，所以一般會以小豬的形象出現，英文名也叫做The piggy ，譯為貪心的小豬豬。它可以幫助小朋友們養成良好的理財習慣。今天我們使用TurnipBit制作一個簡易的自動計數儲錢罐。在我們做完以后，你也許有更多創意，能讓這只piggy變得更加智能，讓我們開始吧！
所需器材：
TurnipBit開發板 1塊
下載數據線 1條
紙盒（這里我們使用了飛機盒） 1個
導線若干
金屬夾片 2片
接入互聯網的電腦 1臺（推薦使用Google Chome或者Firefox瀏覽器）
實現儲錢罐
儲錢罐的制作過程分為兩個步驟，一是硬件部分的制作，二是軟件部分的制作。從這一章開始，我們的實驗將基本分為這兩步，這也是在實現產品設計和制作過程中必須的兩個步驟，這將更加接近于產品研發和制作的過程。
硬件制作

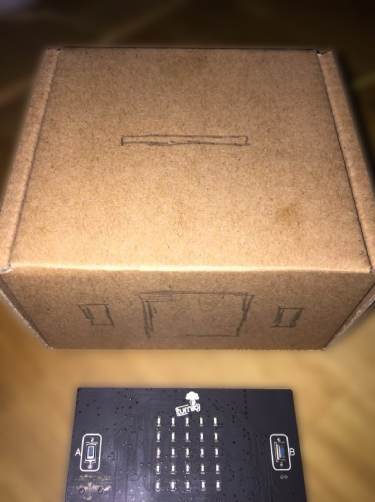

步驟1：找一個硬紙盒，并在硬紙盒頂端做一個開口，大小以正好放入一元硬幣為最佳；
步驟2：在紙盒正面做三個開口，其中中間的大小正好露出顯示屏，兩邊的兩個孔為按鍵；
步驟3：這個實驗中，我們要用到TurnipBit的引腳，先要搞清楚各引腳的意義。從“引腳圖”（圖10-4）可以看出，TurnipBit共有28個引腳，每個引腳代表不同的意義 。這里我們重點講解一下P類引腳和電源引腳。電源引腳分為3.3V和GND。3.3V為電源輸入電壓，GND為地，也就是相當于電源的負極。P類引腳又稱GPIO，主要用于通過輸入與輸出的電平來判斷值，如本例中，我們將使用P0（PIN0)腳。我們判斷的邏輯是，在沒有硬幣投入時，P0（PIN0)腳與3.3V是斷開的，本身是低電平，當有硬幣投入時，P0（PIN0)與3.3V導通，變?yōu)楦唠娖剑藭r(shí)通過P0（PIN0)電壓的變化來判斷是否有硬幣投入。因此，在這一步中，我們通過兩條電源線，將P0（PIN0)和3.3V引出，連接到硬幣投入口兩邊，保證當硬幣經過時，會接觸到兩條導線，從而讓P0（PIN0)與3.3V連通。

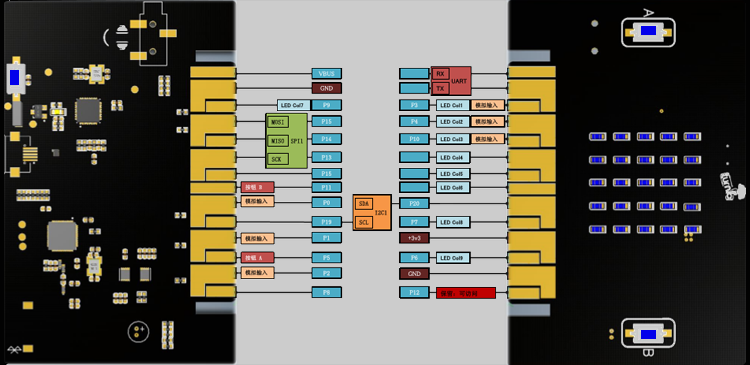

TurnipBit 引腳圖

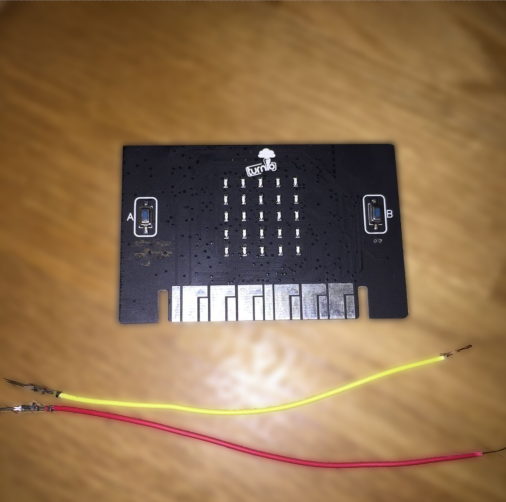

導線及TurnipBit圖

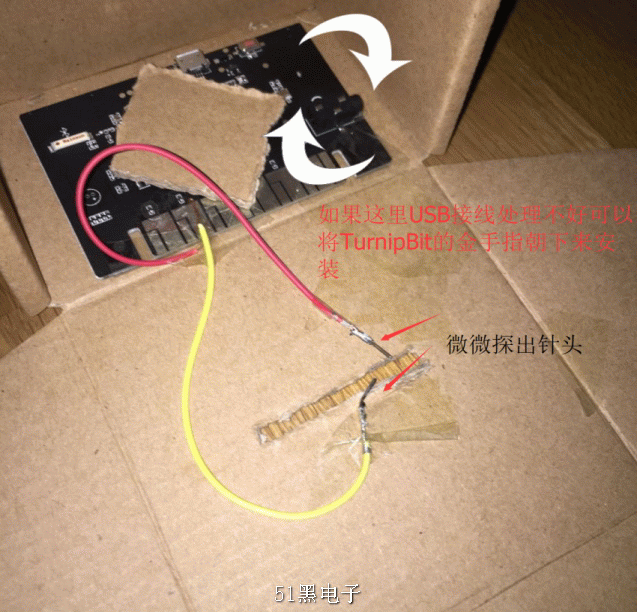

導線安裝圖
步驟4：放入TurnipBit，貼合正面開口并使LED顯示屏朝外，將紙盒封裝好；

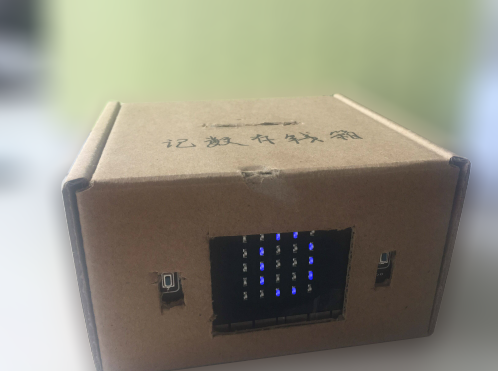

TurnipBit儲錢罐硬件完成圖
軟件實現
根據流程圖，首先定義一個數組，用來保存顯示圖形的代碼；然后定義一個函數，用來顯示圖形；在循環中循環掃描兩個金屬夾片是否短路；檢測到短路，延時2秒。這里延時2秒的目的，就是確保硬幣已經落下去了，否則在硬幣落下的過程中，可能會多次計數。最后計數加一；在顯示屏上顯示的數值做相應調整。
具體的制作過程如下：

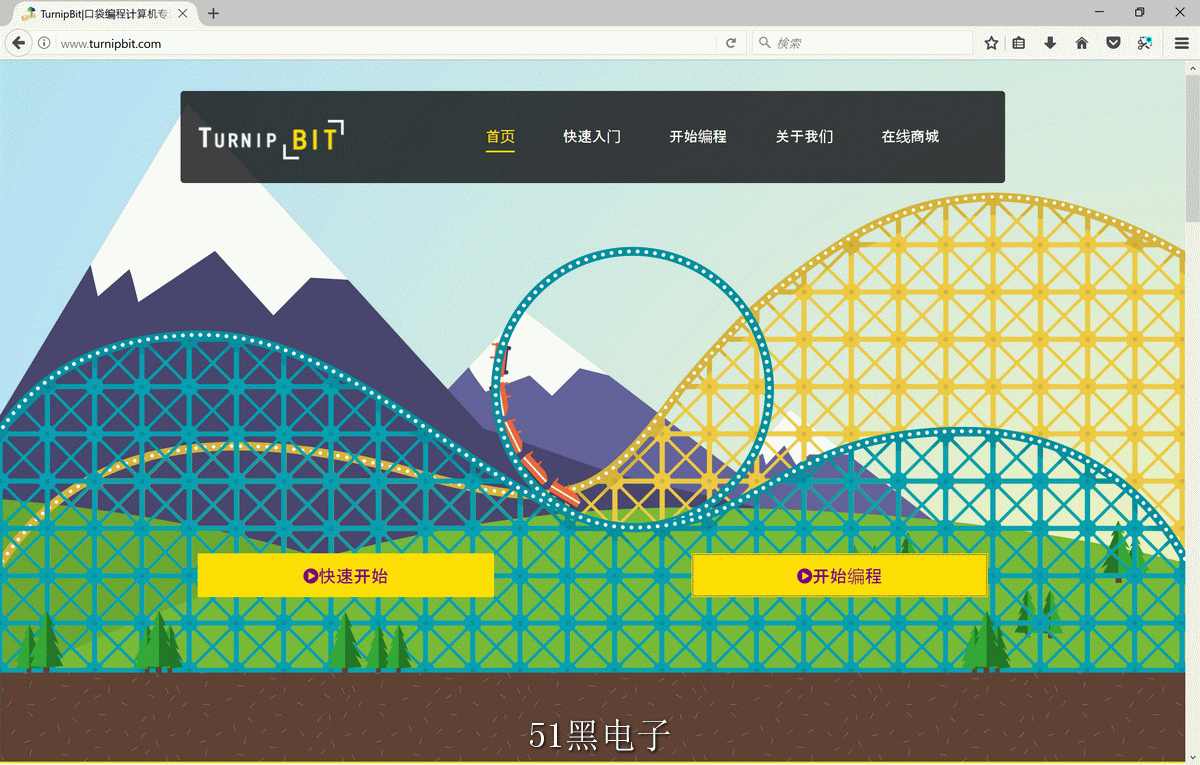

步驟1：打開官方網站，點擊“開始編程”按鈕進入編程界面。
“開始編程”

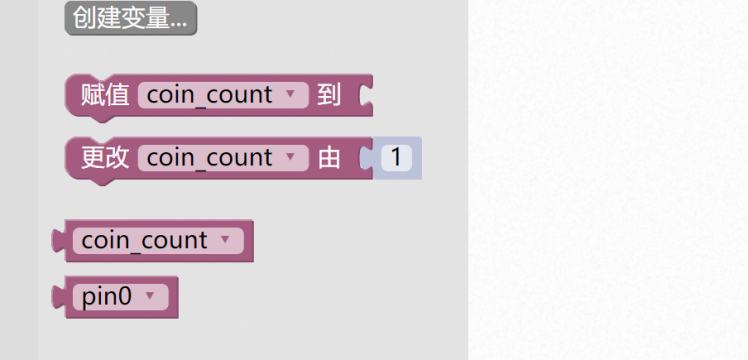

步驟2：創建變量coin_count用來記錄硬幣數量；創建變量pin0 用來存儲引腳0的值。
創建變量

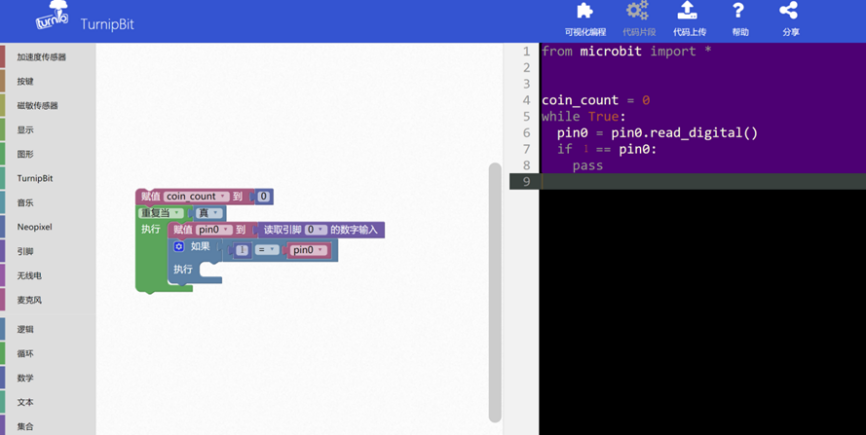

步驟3：在“無限循環”內，給pin0賦值“讀取引腳0的數字輸入”，然后創建“如果XX那么XX”，在“如果”條件內判斷pin0是否為1，如果是1，表示是高電平，此時電路是導通的，說明有硬幣通過。
創建變量

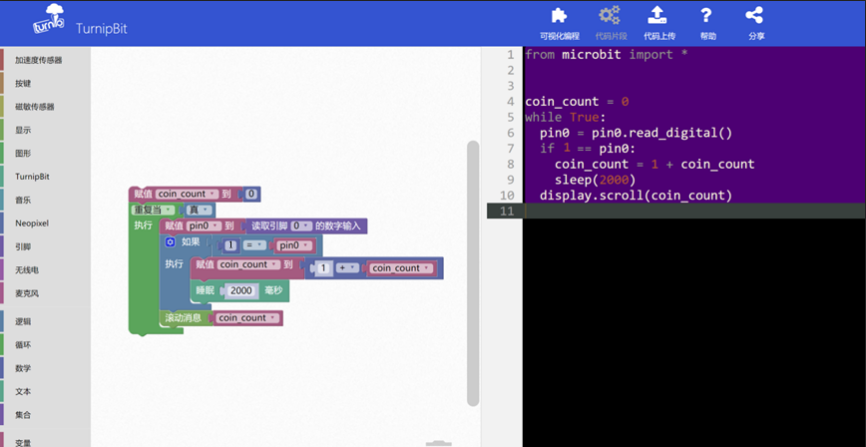

存錢數計算
步驟5：下載HEX文件運行看一下效果吧！
|
|
