PCB設計軟件之Protel 99 SE過孔蓋油怎樣設置？

ID:411125 · 發表于 2018-11-13 09:24

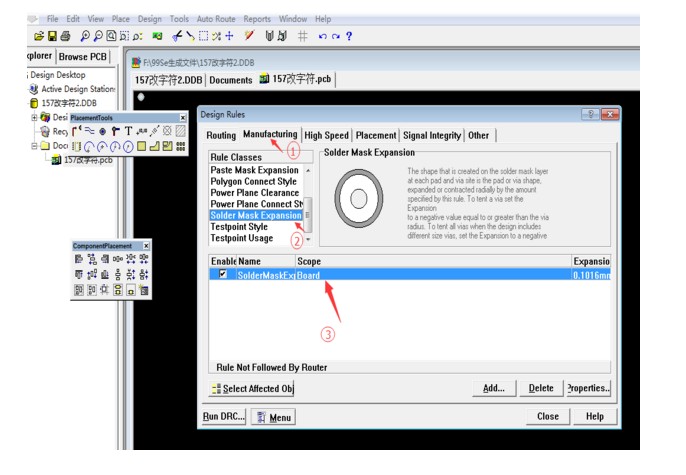

1.Design---Rules

2.Manufacturing---Solld mask expansion

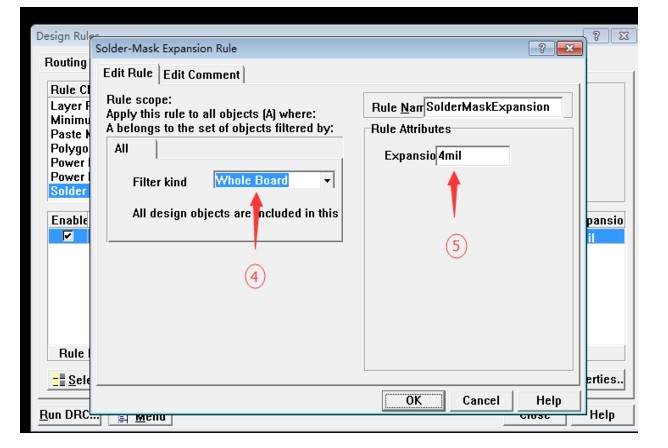

3.雙擊上圖點亮Solder Mask Expansion ③ 區域

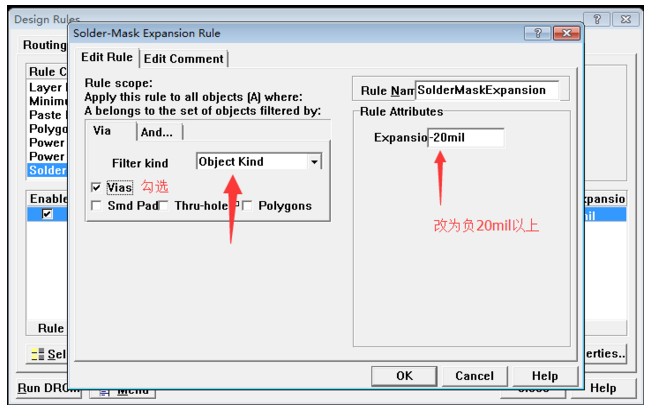

4.對應修改④和⑤

名詞簡義
過孔蓋油，即導通孔的焊環上面用油墨覆蓋。
過孔開窗：即導通孔的焊環裸露（如元件焊盤一樣裸露出來）上錫，一般可用于調試測量信號，缺點是容易造成短路。

過孔的處理方式
第一種，開窗，就是跟焊盤一樣能很容易上錫檢驗標準：上錫
第二種，蓋油，檢驗標準：過錫爐及手工焊接過孔上不沾錫視合格。
這是工藝決定的，為什么會出現過孔感覺沒蓋油的原因如下:因?yàn)樽韬赣褪且簯B(tài)的，過孔中間又是空的，在阻焊環上的
阻焊油經過烤的過程中很容易油進入過孔，從而導致過孔發黃的情況發生，這種情況受阻焊油的濃度，烤爐及用力度有關，
所以會出現有的上面能出現綠色，而有的出現發黃。

第三種，塞油, 檢驗標準，不透光上面一定要有油第二種工藝存在這種問題，而對于像bga的過孔，要求是比較苛刻的，
所以有了塞油這種工藝，是對第二種的一種重要補充，塞油的工藝做法是，先把過孔全孔塞上油，堵往過孔，這樣阻焊環
上的油，就不會流入過孔，而達到了不會出現過孔發黃的現象

ID:354282 · 發表于 2018-11-13 15:38

這個不可以過孔蓋油嗎

ID:411125 · 發表于 2018-11-28 10:12

jefelee 發表于 2018-11-13 15:38
這個不可以過孔蓋油嗎

ID:411125 · 發表于 2018-11-28 10:13

jefelee 發表于 2018-11-13 15:38
這個不可以過孔蓋油嗎

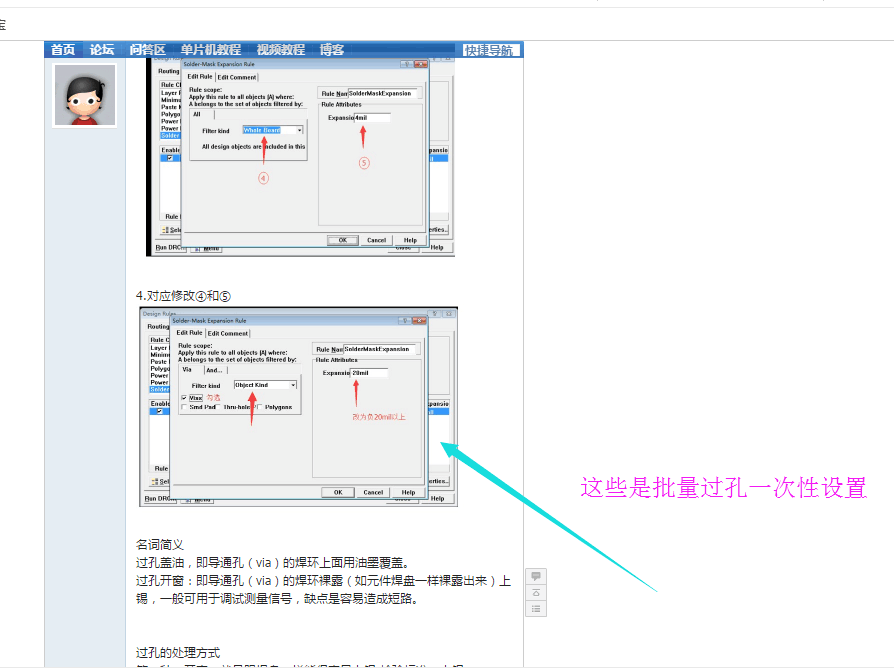

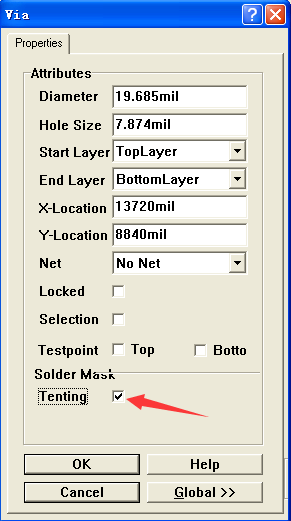

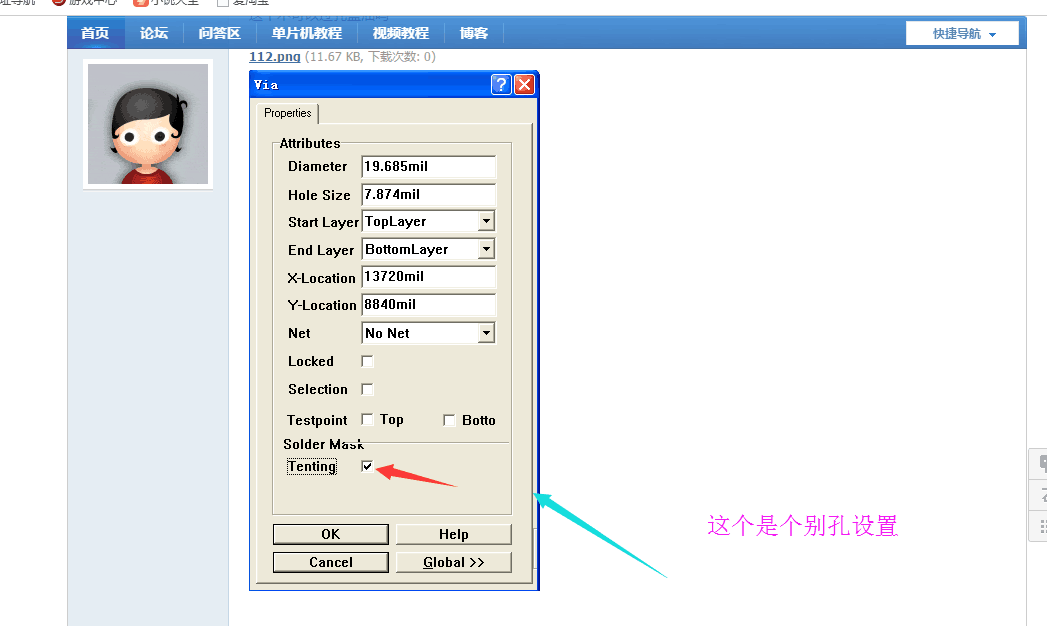

個別設計與批量性設置的問題

ID:82419 · 發表于 2019-5-11 07:18

不是可以全局編輯嗎
