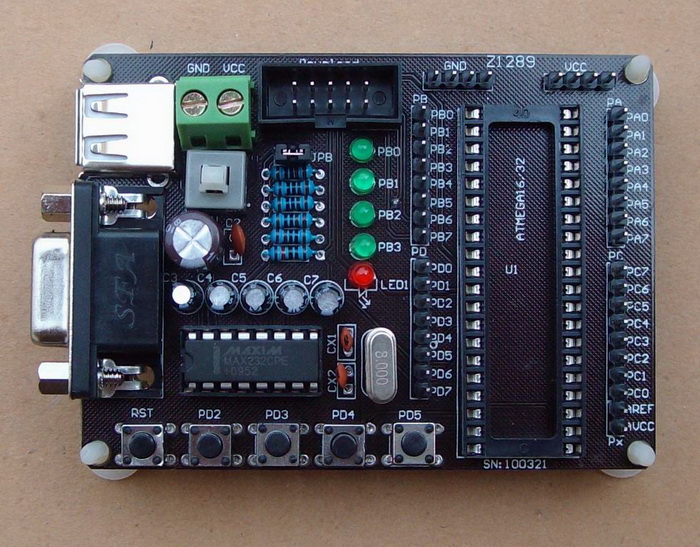

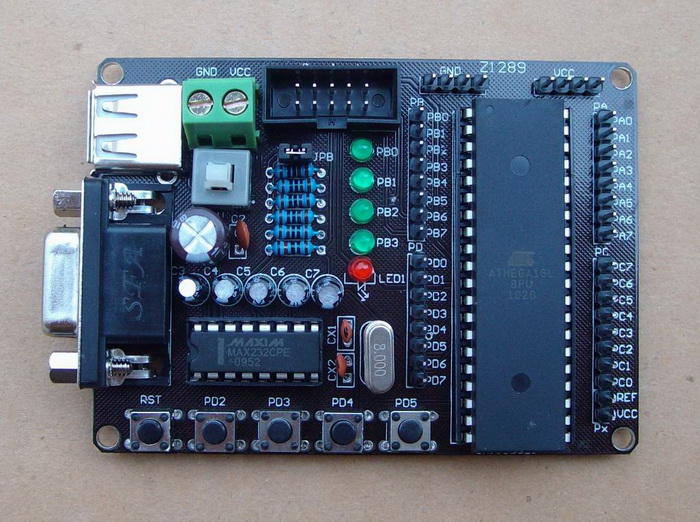

ATMEGA16A單片機精簡開發板 16單片機最小系統開發板 232串口通信
【簡要說明】
一、尺寸：85mmX61mmX15mm
二、主要芯片：AVR單片機、MAX232
三、工作電壓：直流4.5 - 5.5V
四、單片機標準十針下載接口。（可使用并口下載線和USB下載線下載）
五、特點：
1、具有電源指示。
2、所有I/O口都以引出。
3、可以實現與電腦串口通信。
4、標準的8M晶振(便于串口通訊)。
5、具有上電復位和手動復位。
6、支持ATMEGAXX系列單片機如：ATMEGA16/16L、ATMEGA32/32L
7、32 個 8 位通用工作寄存器
8、16K 字節的系統內可編程 Flash 擦寫壽命 : 10,000 次
9、512 字節的 EEPROM 擦寫壽命 : 100,000 次
10、兩個具有獨立預分頻器和比較器功能的 8 位定時器 / 計數器
11、一個具有預分頻器、比較功能和捕捉功能的 16 位定時器 / 計數器
12、具有獨立振蕩器的實時計數器 RTC
13、四通道 PWM
14、8 路 10 位 ADC
適用場合：單片機學習、電子競賽、產品開發。。。
六、提供相關資料、原理圖、說明書
|
-
-
-
-
-
-
ATMEGA16單片機精簡開發板.pdf
2018-11-18 10:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
548.12 KB, 下載次數: 39, 下載積分: 黑幣 -5
-
-
開發板測試程序.rar
2018-11-18 10:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
30.59 KB, 下載次數: 62, 下載積分: 黑幣 -5
-
-
ATMEGA16單片機精簡開發板產品使用手冊.doc
2018-11-18 10:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
1.95 MB, 下載次數: 34, 下載積分: 黑幣 -5
-
-
ATMEGA16單片機精簡開發板套件元件清單.doc
2018-11-18 10:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
69.5 KB, 下載次數: 23, 下載積分: 黑幣 -5
-
-
ATMEGA16單片機精簡開發板原理圖.doc
2018-11-18 10:58 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
37 KB, 下載次數: 35, 下載積分: 黑幣 -5
|
