6）一些細節：
畫原理圖時的放大和縮小分別是按鍵“i”（Zoom In）和“o”（Zoom Out）和 Protel有所區別；在創建元件封裝的時候，除了GND 可以同名以外，不能有其他同名的管腳，否者報錯，不過貌似報錯也沒有影響，因為打開OrCAD自帶的元件庫時（比如 Xilinx的 FPGA），也有除 GND 外的同名管腳；添加網絡標號的快捷鍵是“n”，不過在OrCAD 中網絡標號無法復制，記得 Protel中是可以通過復制已有的網絡標號來添加新的網絡標號的。

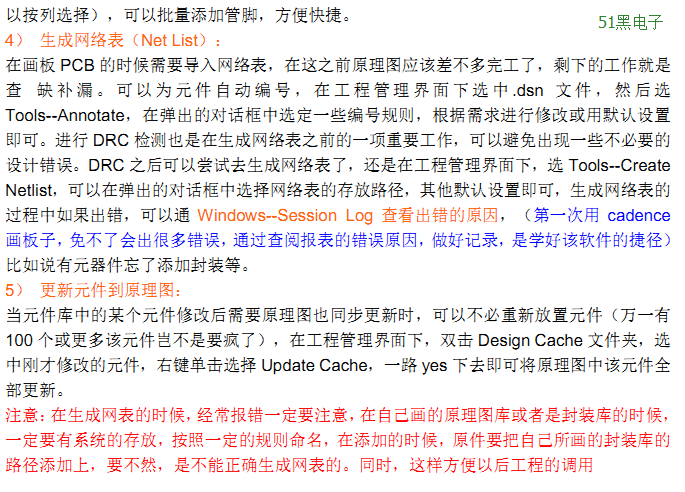

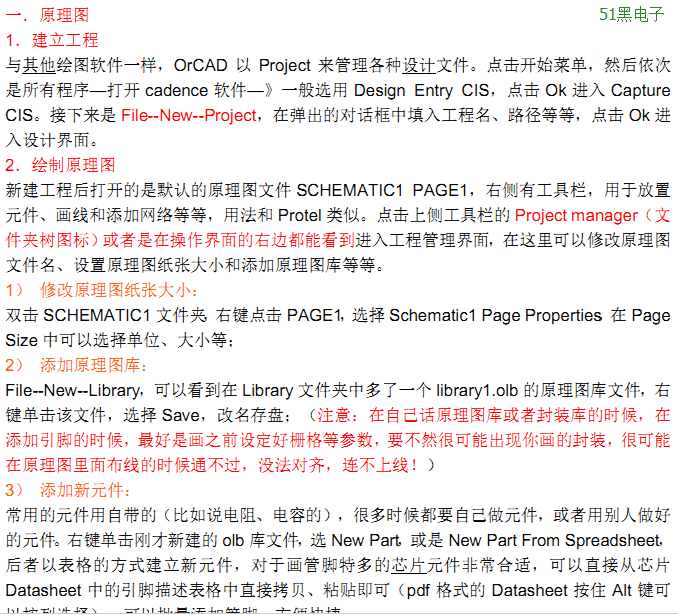

完整的pdf格式文檔51黑下載地址（共4頁）：

Cadence畫PCB傻瓜式教程.pdf (124.36 KB, 下載次數: 117)
