山特8222型UPS電源檢修（轉載）與我手中待修的山特8232差不多

ID:492266 · 發表于 2019-3-29 08:28

本帖最后由 happy168k 于 2019-3-30 08:36 編輯

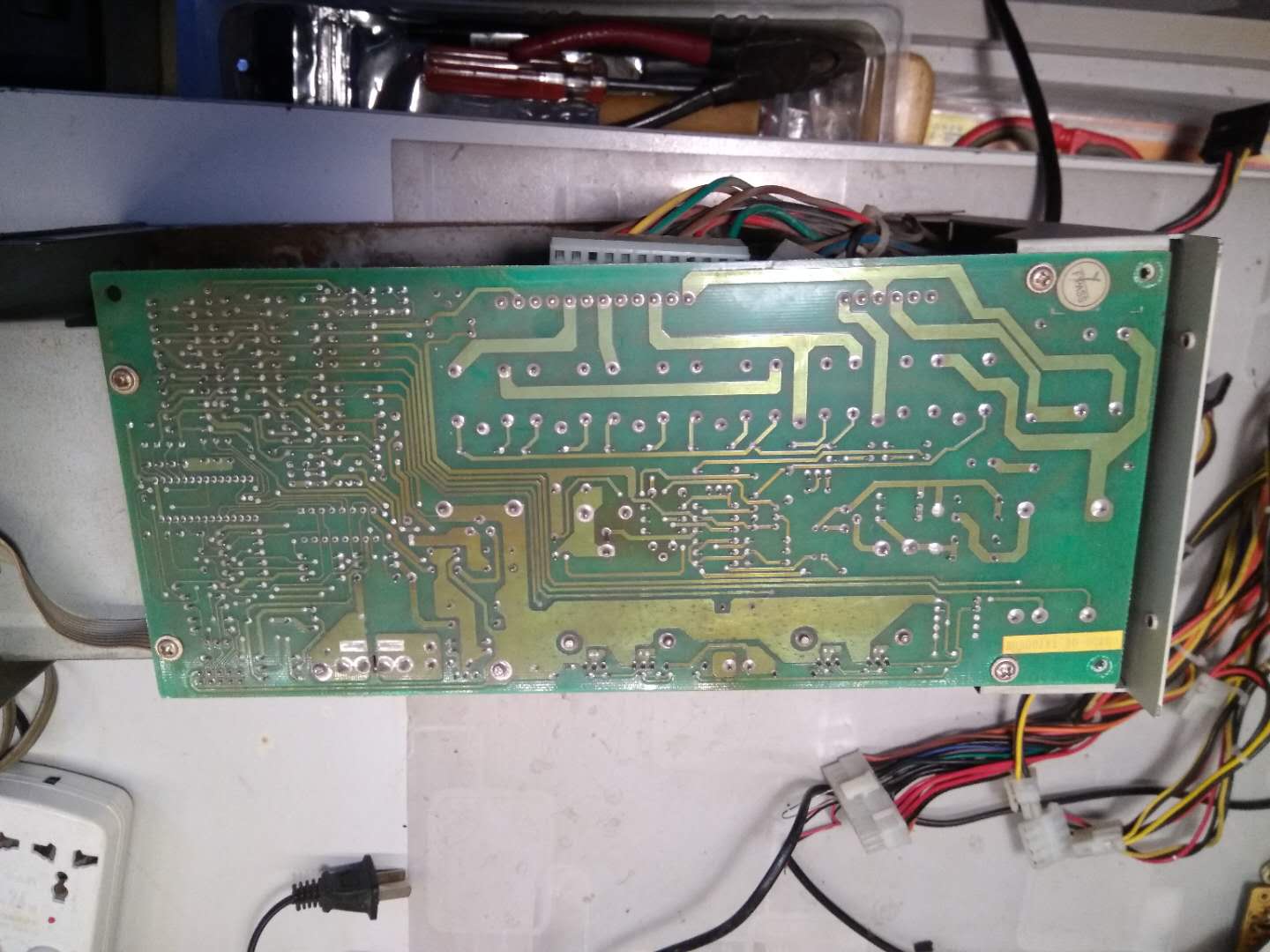

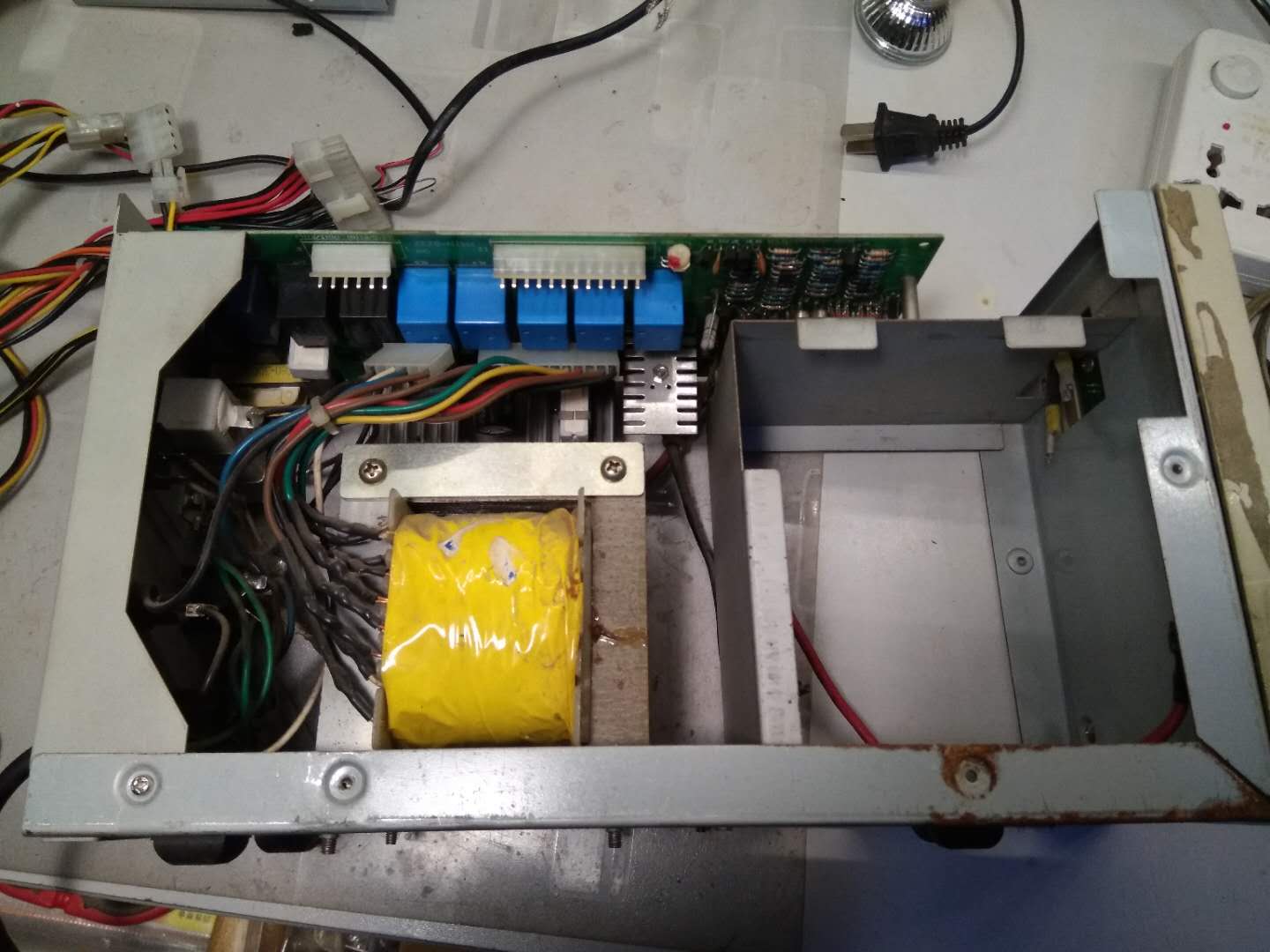

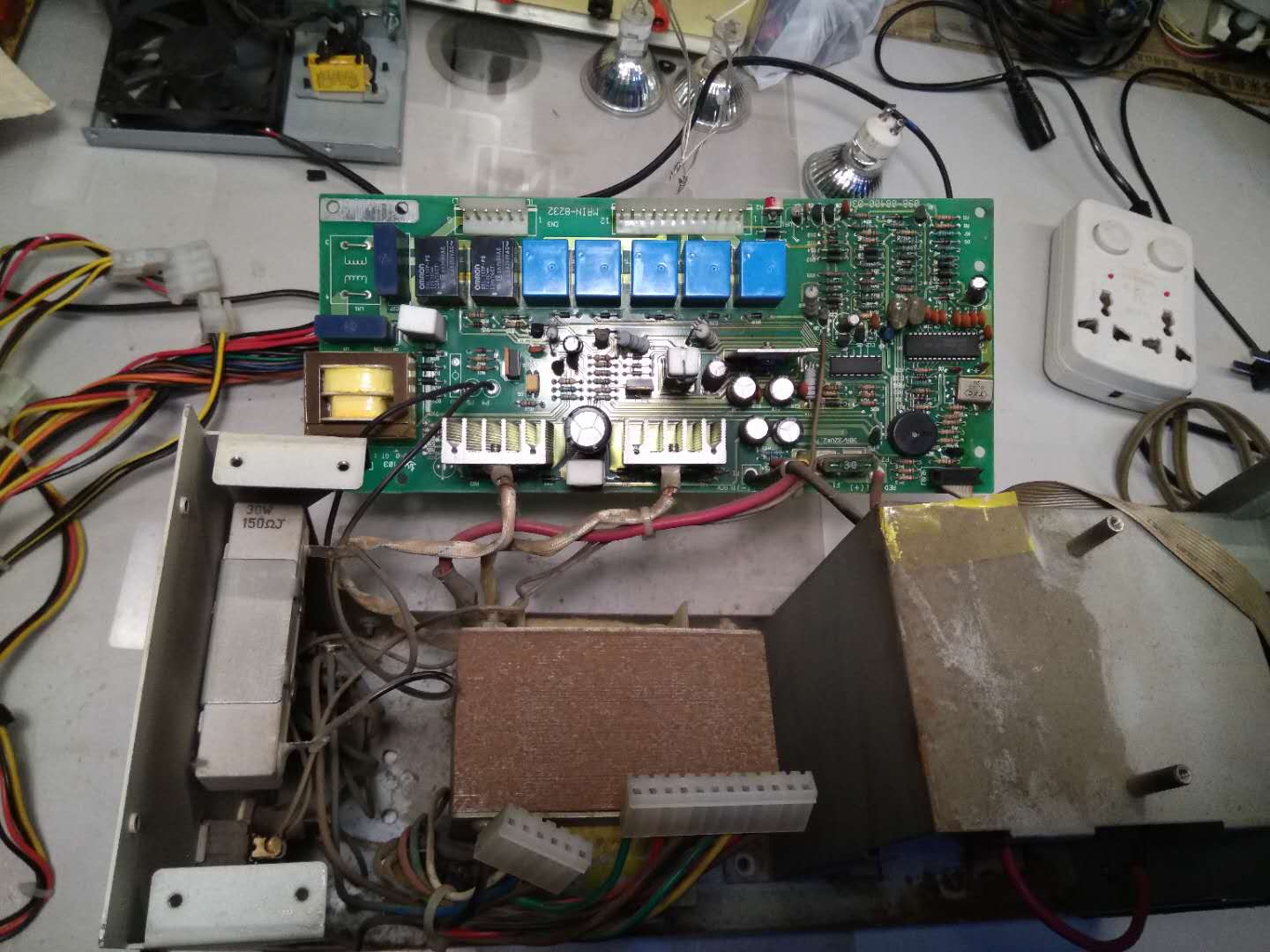

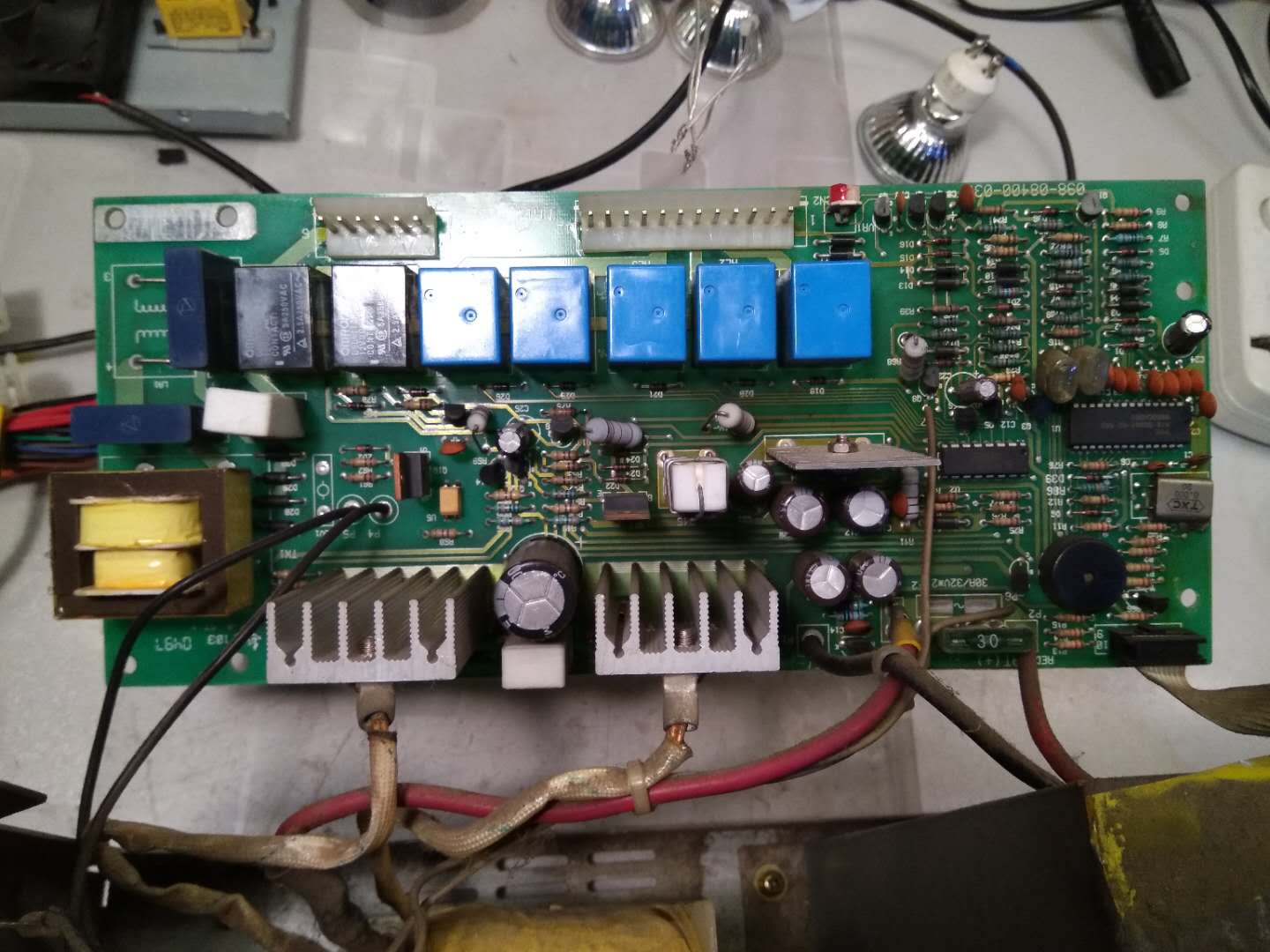

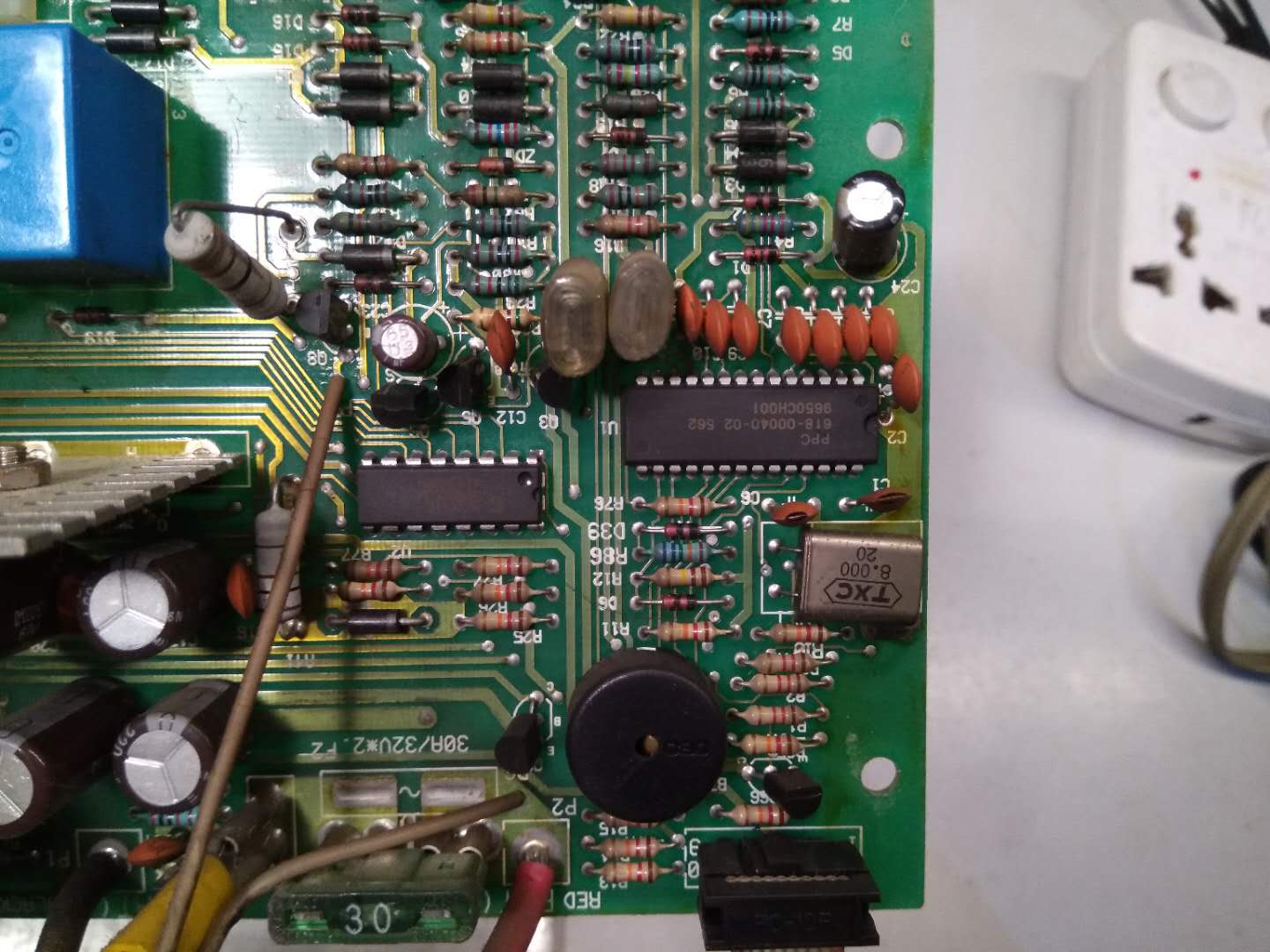

山特8222型UPS電源是以U1（82STK618-00305-00）微處理器控制芯片為核心而構成的一臺低成本、后備式方波輸出UPS電源。檢修的難點：一是沒有圖紙，二是對控制板上的U1、U2、U3和  U5各引腳功能不甚了解，筆者實測8222型UPS電路，發現其微處理器芯片U1和山特M500型 UPS所用的微處理器芯片（PPC618-00040-01）相似，或許二者可直接替換，微處理器（PPC 618-00400-01）各腳功能見表。

筆者查閱有關資料，得知U2是功率驅動門組件，其內部電路見^02030801a^。U2的1、2、3、4、5、6、7腳是輸入，對應的輸出腳是16、15、14、13、12、11、10、9腳箝位端，8腳接地。

U5是一只光電耦合器，其內部結構如^02030801b^所示。

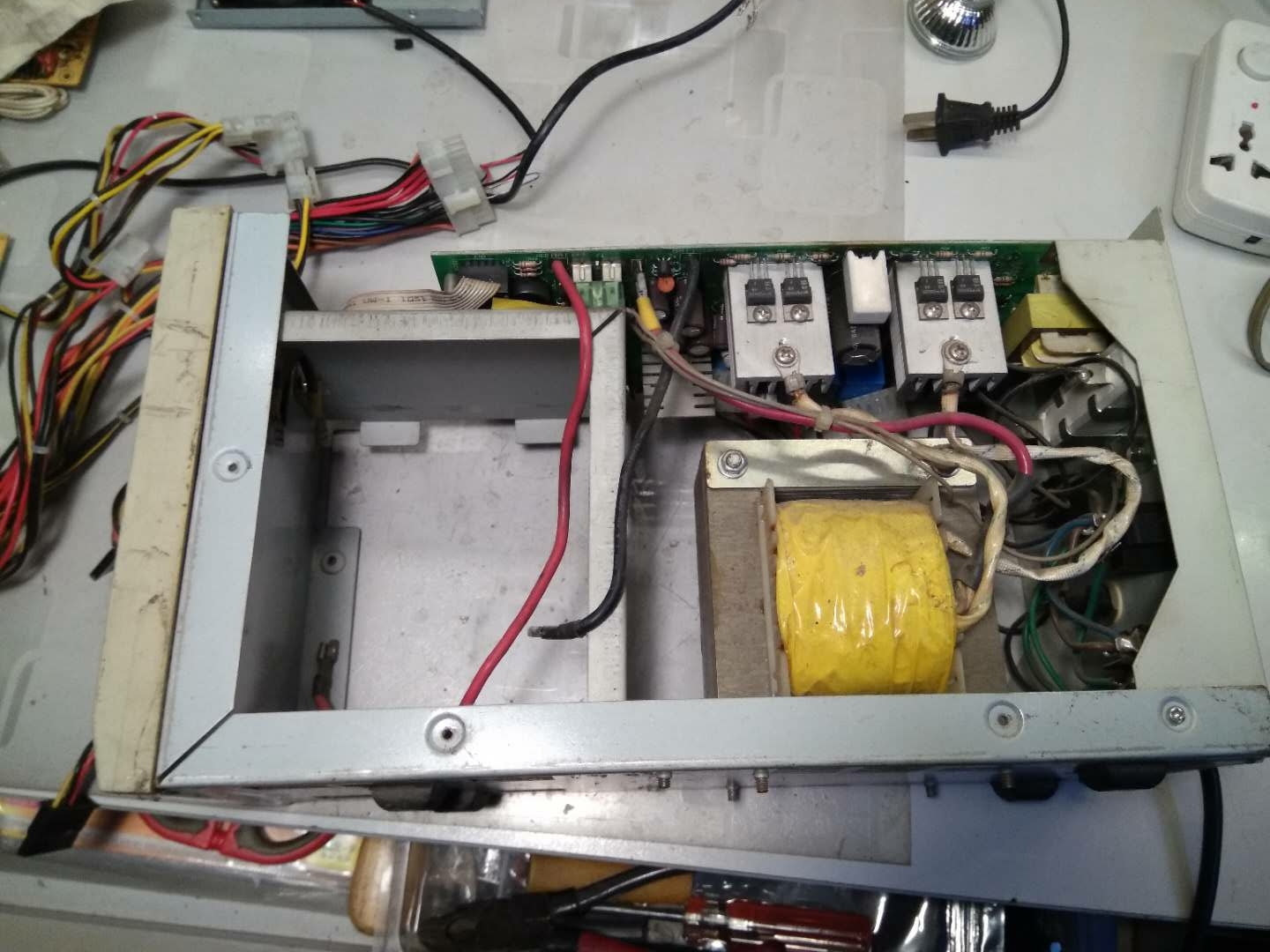

山特8222型UPS電源逆變器中的功率驅動MOS管用的是5N06HD，其參數可簡述如下
，V（BR）DSS=60V，ID（maX）=50A，rds=22mΩ，VGS=5V，管型為TO-220AB，管腳排序  為G、D、S（注：漏極D與管殼相連）。可以替代這種MOS管的品種有：PRF50N06、IRFZ48、SMP50N06、MTP50N06、BUK556-60A、IRFZ44、IRLZ44、BUK456-60、SUP70NO6等。
掌握了U1、U2、U5各引腳功能和內部結構圖，檢修8222型UPS電源就事半功倍了。維修實例

例一
故障現象：開機，燒保險。
分析與維修：根據故障現象分析，市電輸入電路存在元件短路。因沒有圖紙，邊測繪、邊檢測輸入電路各元件，經檢查發現，整流二極管D32、D35（IN4007）短路，更換D32、D35開機，不再燒保險。

例二
故障現象：接上市電，無220V電壓輸出，加電一會，電阻R80、R81很燙，不接市電，開機，機內發出“哧、哧”響聲后，后備工作指示燈和市電供電指示燈交替閃爍，無電壓輸出。
分析和維修：根據現象分析，可能是公共電路有故障。用萬用表檢查控制板上的二極管、三極管
、繼電器等元件，發現D4、D5（IN4148）短路，更換D4、D5，故障依舊。不接市電，開機，輸出220V，但瞬間發生保護，接市電，輸出電壓高達260V，工作一會R80、R81很燙，說明抗尖峰抑制電路啟動，檢查抗尖峰抑制電路各無件，未見異常，測U1的10腳，輸出5V高電平。逆變電路的驅動信號也是由U1的11、12腳輸出的，UPS電源逆變和市電供電都不正常的可能性很小，懷疑  微處理器U1有故障，更換U1。開機，市電供電正常，不接市電開機，輸出電壓185V，經查閱有關資料，山特8200系列后備式UPS，當它處于逆變提供方波電源的工作狀態時，它的逆變器電源所輸出的電壓有效值低于逆變器電源處于帶負載時的電壓值。將UPS電源的輸出接微機，電壓輸出  220V。

例三
故障現象：市電供電正常，不接市電時，開機，輸出電壓高達300多伏，拆下控制板檢查繼電器
，三個繼電器線包和常閉觸點良好，裝上，讓其逆變供電，一啟動即發生保護。關機，機內還發出“滴嗒、滴嗒”的響聲，只有取下蓄電池的一個極，響聲才消失。
分析與維修：不接市電開機，測U1的1腳電壓，高達7.8V，正常值為5V，檢查5V供電電路，發現Q2（2N3904）性能不良，更換Q2，關機不再發出響聲，但U1的1腳電壓仍高達7.8V，自測并繪畫出5V供電電路圖，得知5V是通過U3TL431的陰極輸出的，懷疑是U3性能不良，更換U3，故障排  除。

山特8200系列UPS電源有自診斷功能，一開機即執行自診斷，如診斷到某一電路存在故障，即進入停機狀態。遇到這種現象，可重點檢測U1的2、3、4、5、8、16腳電壓，即可知道哪一部分電  路出現故障。另外，山特8200系列UPS電源檢測到電池電壓過低時，不僅不能逆變供電，連市電旁路電源也無輸出，UPS將處于完全停電狀態。其三，后備式UPS電源不能帶負載開機，原因是：剛開機時，逆變器剛被啟動還沒有機會獲得空載穩定運行的條件時，就被置于帶負載運行狀態（注意
：此時的負載電流是負載的正常額定工作電流和負載的開機浪涌電流之和），這樣，勢必會大大增高UPS的故障率。


完整的Word格式文檔51黑下載地址：
