（13.56Mhz芯片） SI522是一顆專門替代MFRC522/FM17522，PIN對PIN 完全軟硬件兼容。相對于MFRC522，SI522完全替換，不需要做任何更改，同時接受模式下功耗低10mA左右,SI522為（16mA）。SI522增加ACD模式，低功耗自動尋卡模式，該模式下功耗低至4.5uA。跟其它的國產芯片上海飛聚、北京兆訊恒達、杭州瑞盟等等，雖然有些國產芯片也能兼容RC522，但是其整體功耗高于SI522，同時有部分國產芯片并沒有加入低功耗自動尋卡功能，產品待機時間遠遠低于SI522。另外SI522技術支持提供，原理圖和PCB設計，程序代碼提供，后續可為客戶提供配置代碼生成器，簡化客戶開發環節，提供天線部分免費調試服務。
Si522 主要優勢點：
1. 直接PIN2PIN 兼容RC522，與FM17550/FM17520/RM522 2. 完全替換RC522，接收功耗下降10mA，相比新增了自動尋卡和定時喚醒，自動尋卡功耗為4.5uA，業界最低。 3.首創全新尋卡方式，讀卡模組不再死機。
SI522的概述 Si522 是一個高度集成的，工作在13.56MHz 的非接觸式讀寫器芯片，閱讀器支持ISO/IEC 14443 A/MIFARE。無需外圍其他電路，Si522 的內部發送器可驅動讀寫器天線與ISO/IEC 14443A/MIFARE 卡和應答機通信。接收器模塊提供一個強大和高效的電路來解調譯碼ISO/IEC 144443 A/MIFARE 兼容卡和應答機的信號。數字模塊處理完整的ISO/IEC14443 A 幀和錯誤檢測功能(奇偶和CRC)。 Si522 支持MIFARE 產品。Si522 支持非接觸式通信，與MIFARE 系列雙向通信速率高達848kBd。 Si522 內部集成低功耗自動尋卡與定時喚醒功能，可編程尋卡時間間隔，尋卡過程無需MCU 操作，尋卡成功中斷喚醒或定時喚醒MCU 實現低電流消耗的同時又保證了低功耗尋卡模式的穩定性。 提供以下主機接口： • SPI(串行外設接口) • 串行UART(類似RS232，電壓電平值取決于引腳供電電壓) • 標準雙線串行接口
參數和特性 • 內部集成低功耗自動尋卡與定時喚醒功能 • 高度集成的模擬電路，解調和譯碼響應 • 帶緩沖的輸出驅動器，使用最少的外圍元件與天線連接 • 支持ISO/IEC 14443 A/MIFARE • 讀寫器模式的典型操作距離高達50mm，取決于天線的尺寸和圈數 • 讀寫器模式下支持MIFARE 系列卡 • 支持ISO/IEC 14443 A 更高速率通信，最高達848kBd
• 支持多種主機接口 -SPI 接口，通信速率高達10Mbit/s -標準雙線串行接口 -RS232 串行UART 接口，通信速率高達1228.8kBd，電壓電平值取決于引腳供電電壓 • 64 字節發送和接收FIFO 緩沖區 • 靈活的中斷模式 • 低功耗硬復位功能 • 軟件掉電模式 • 可編程定時器 • 內部振蕩器，連接27.12MHz 石英晶體 • 2.5V 至3.6V 供電電壓 • 4.5uA1 超低自動尋卡電流 • CRC 協處理器 • 500ms 自動尋卡時間間隔

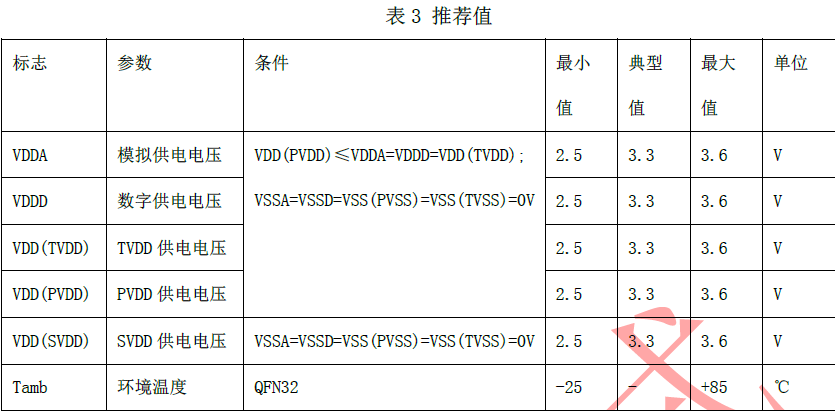

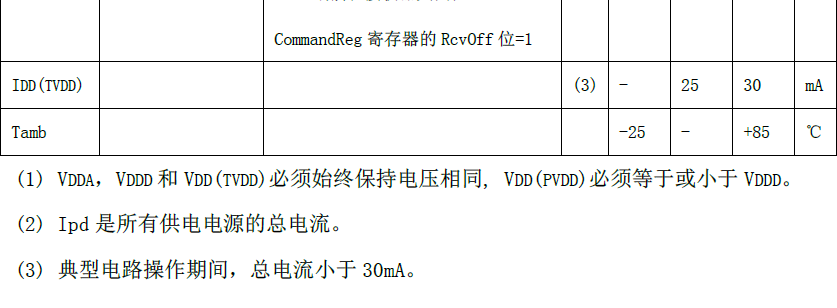

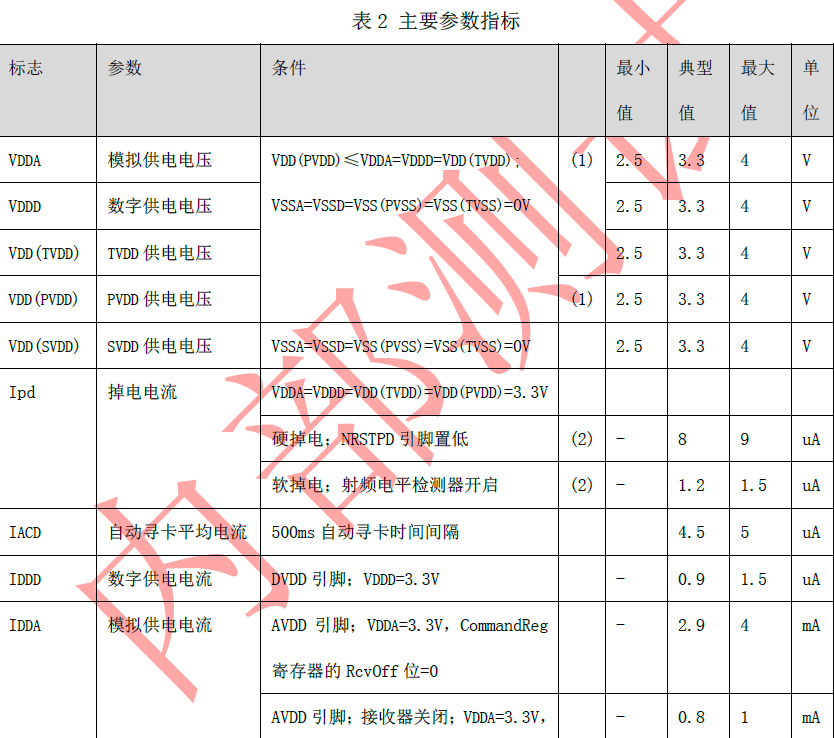

主要參數指標

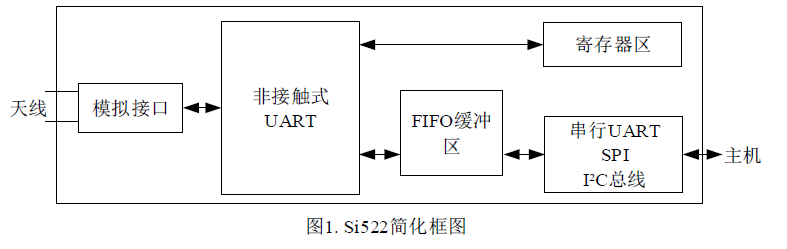

框圖 模擬接口處理模擬信號的調制解調。非接觸UART 處理與主機合作通信的協議要求。FIFO 緩沖區保證主機和非接觸式UART 之間快速方便的通信。配備不同的主機接口滿足不同的用戶需求。

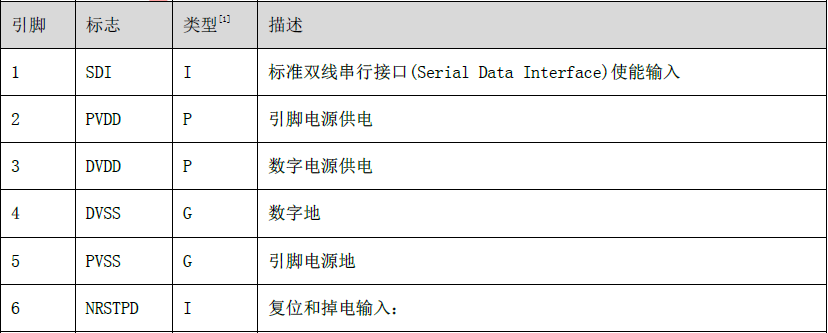

引腳信息 引腳描述
低功耗自動尋卡和定時喚醒MCU Si522 內部集成低功耗自動尋卡與定時喚醒功能，可編程尋卡時間間隔，尋卡過程中無需MCU 操作，尋卡成功中斷喚醒或定時喚醒MCU 功能。

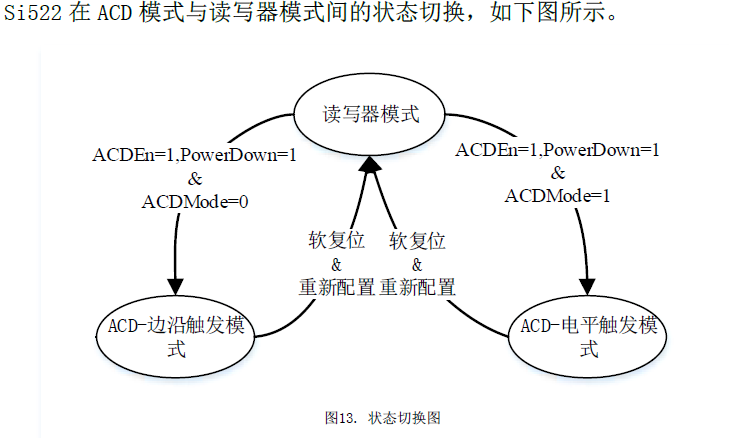

低功耗自動尋卡 Si522 通過置位CommandReg 寄存器的ACDEn 位來使能低功耗自動尋卡功能(Auto Carrier Detect)，置位PowerDown 后芯片立即進入軟掉電模式并定時喚醒檢測卡。當芯片檢測到卡時產生中斷并立即退出低功耗自動尋卡模式，CommandReg 寄存器的ACDEn 位自動清零，喚醒處于關斷狀態中的MCU，DivIrqReg寄存器的ACDIRq 位置位，MCU 被喚醒后可查詢該標志位并執行卡操作等。通過中斷喚醒MCU 功能需先失能其他中斷，使能ACDIrq 中斷并傳遞到IRQ 引腳。定時喚醒尋卡的時間間隔可編程，通過設置ACDConfigA 寄存器的MDelay[5:0]來設置定時喚醒尋卡的時間間隔((MDelay + 1)*100ms)。Si522 自行完成自動尋卡，無需MCU 干涉，MCU 可處于關斷狀態，從而降低MCU 功耗，即在自動尋卡期間系統只存在MCU 關斷功耗和Si522 的自動尋卡功耗。 低功耗自動尋卡功能分為電平觸發模式和邊沿觸發模式。電平觸發模式需先在無卡時讀取當前ACDSetG 的值作為絕對參考值，寫入絕對參考值寄存器ACDConfigC 的ValSet[6:0]中，然后使能ACD 模式，Si522 檢測到卡后自動退出低功耗自動尋卡模式，MCU 先判斷并清除ACDIRq 中斷標志，然后執行讀寫卡等操作，最后再次使能ACDEn 和PowerDown 位進入低功耗自動尋卡模式。邊沿觸發模式中，Si522 檢測到卡后自動退出低功耗自動尋卡模式，MCU 先判斷并清除ACDIRq 中斷標志，然后執行讀寫卡等操作，最后執行軟復位命令后重新寫入配置并置位ACDEn 和PowerDown 位進入下一次自動尋卡。
定時喚醒MCU 為防止MCU 休眠過程中死機，Si522 集成了內部定時器(ACDTimer)用于定時喚醒MCU。定時喚醒功能需設置DivIEnReg 寄存器的ACDTimerIEn 位使能。喚醒時間間隔通過ACDConfigH 寄存器配置，該寄存器ACDTimerCounter[7:0]為定時器值， 計數時鐘為自動尋卡的時間間隔， 喚醒時間間隔為ACDTimerCounter*(MDelay + 1)*100 ms。ACDTimer 定時喚醒MCU 后，需軟件復位，重新配置寄存器，再重新進入ACD 模式。

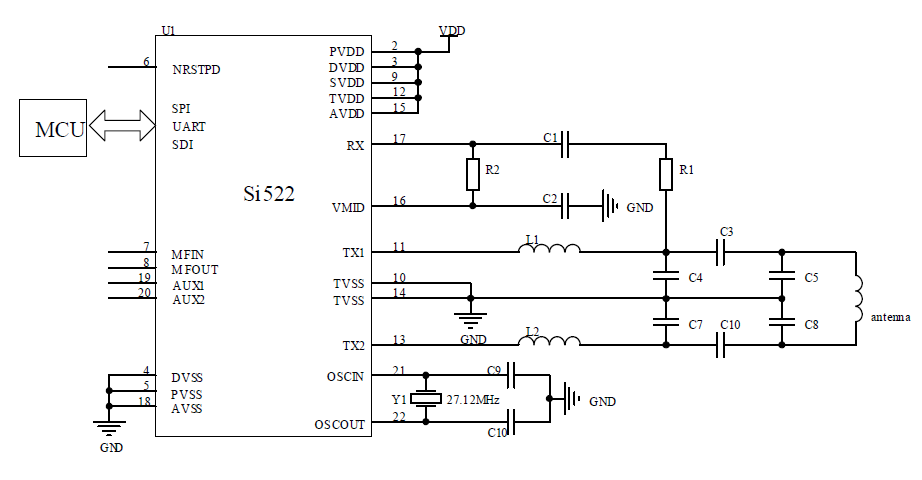

工作模式 典型應用圖 注：使用紐扣電池工作時，電源部分推薦加100uF 大電容

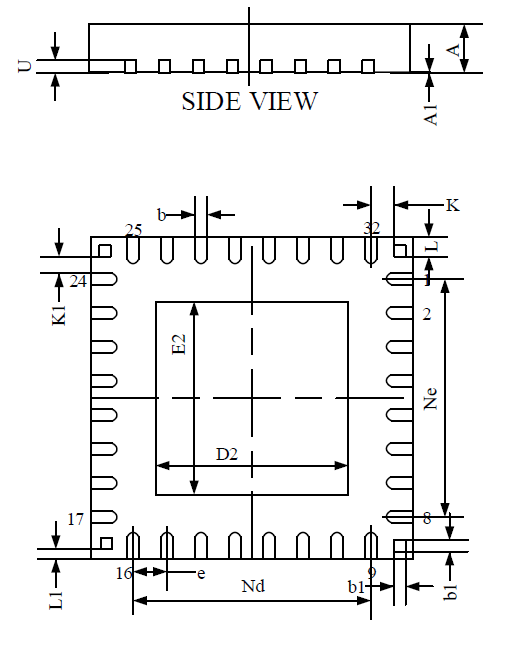

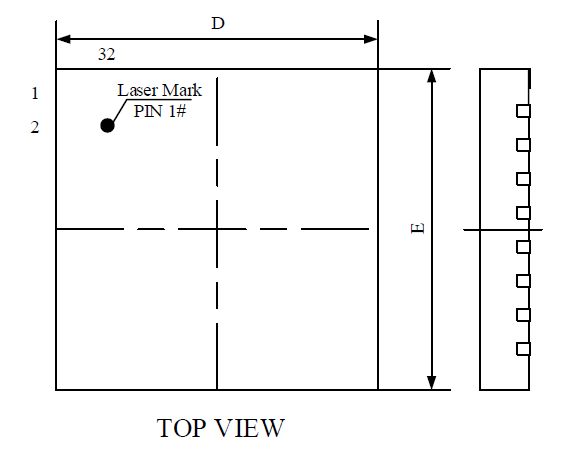

封裝尺寸 |
