假期新做,精巧高精度數碼管時鐘PCF8563+TM1637 附單片機程序

ID:86421 · 發表于 2019-10-8 08:35

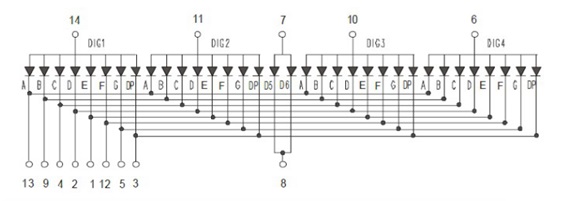

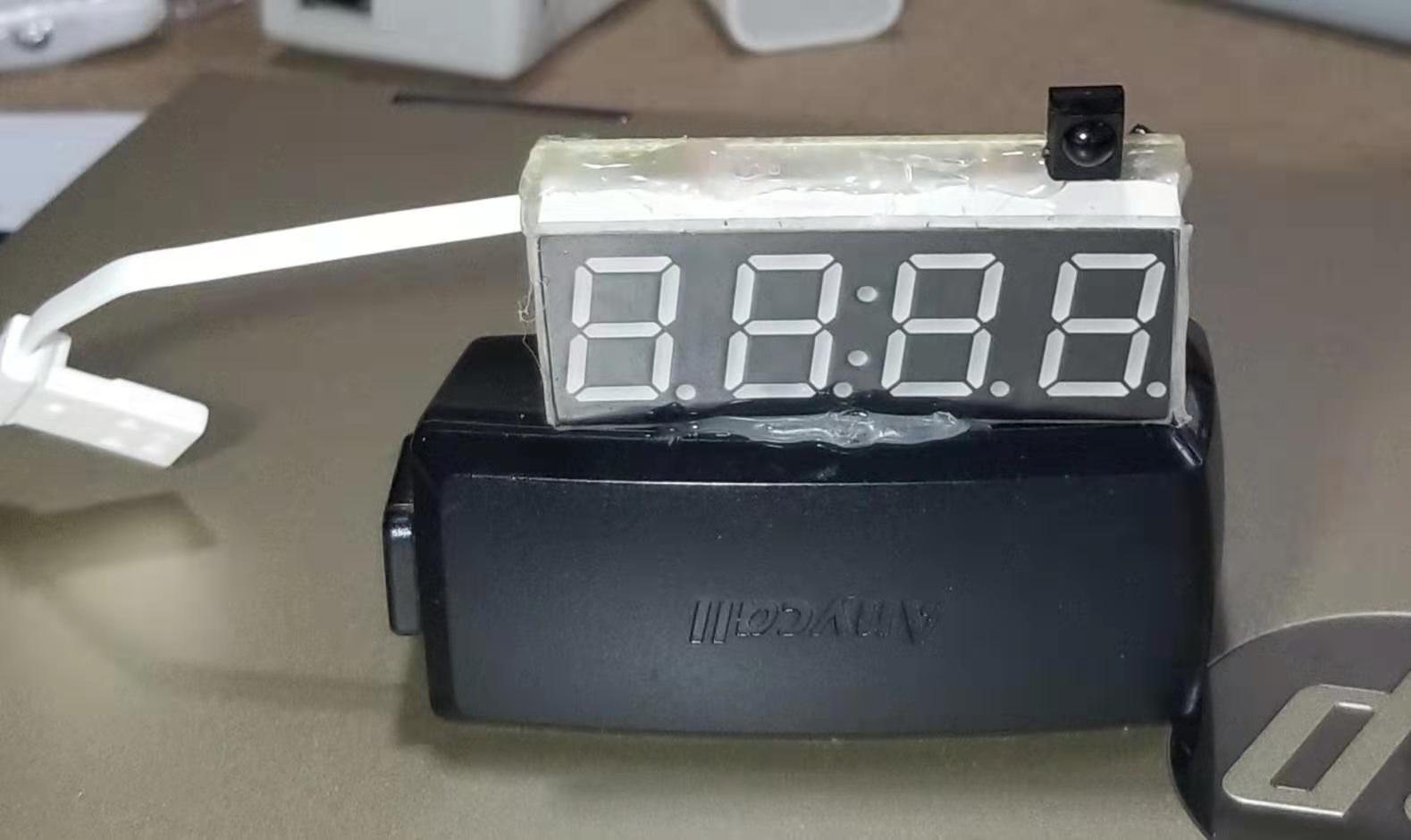

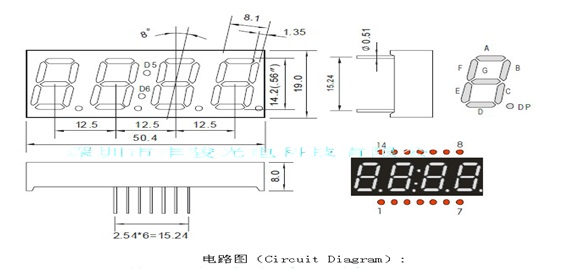

放假下雨，無事做了一個時鐘。洞洞焊接，很是費力喲。四位帶雙點0.56數碼管，廢微波爐上拆下來的，PCF8563，舊電表的拆下來的。加了一個STC15W104、TM1637及三個按鍵.做出來的時鐘小巧穩定，功能也還可以。上圖：圖片4.jpg

單片機源程序如下:

#include <STC15.h>
#include "intrins.h"
#define uchar unsigned char
#define uint unsigned int
#include "TM1637.h"
#include "PCF8563.H"
uchar keyvalue,xs=0,LD=5,SetFlag=0,re_disp=0;
uchar keydate; //讀鍵盤參數
bit Flash; //閃爍標志位
bit ReadTimeFlag;//定義讀時間標志
void Init_Timer0(void);//定時器初始化
void Displsy_Time();
void Scan_Key();
void Set(uchar sel,uchar selby);
/*------------------------------------------------
主函數
------------------------------------------------*/
void main()
{
P3M0=0X00;
P3M1=0X00;
Init_Timer0();
while(1)
{
Scan_Key();
}
}
/*------------------------------------------------
顯示界面設置
------------------------------------------------*/
void Displsy_Time()
{
if(ReadTimeFlag==1) //讀取時間
{
ReadTimeFlag=0;
Read8563();
keydate=ScanKey();
}
if(SetFlag==0&&xs==0) TM1637_display((time_buf1[4]/10),(time_buf1[4]%10),(time_buf1[5]/10),(time_buf1[5]%10),Flash,(LD)); //非設置狀態，正常顯示時：分
if(SetFlag==0&&xs==1) TM1637_display((2),(0),(time_buf1[1]/10),(time_buf1[1]%10),0,(LD)); //20xx年
if(SetFlag==0&&xs==2) TM1637_display((time_buf1[2]/10),(time_buf1[2]%10),(time_buf1[3]/10),(time_buf1[3]%10),1,(LD)); //月：日
if(SetFlag==0&&xs==3) TM1637_display((time_buf1[7]),(21),(time_buf1[6]/10),(time_buf1[6]%10),1,(LD)); //周空秒
switch(SetFlag) //以下是設置狀態
{
case 1:
{
if(Flash) TM1637_display((2),(0),(time_buf1[1]/10),(time_buf1[1]%10),0,(LD));
else TM1637_display((2),(0),(21),(21),0,(LD));
if(keyvalue==2&&SetFlag==1) //年+
{
Set(1,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==1) //年-
{
Set(1,1);
keyvalue=0;
}
}
break;
case 2:
{
if(Flash) TM1637_display((11),(21),(time_buf1[2]/10),(time_buf1[2]%10),1,(LD));
else TM1637_display((11),(21),(21),(21),1,(LD));
if(keyvalue==2&&SetFlag==2) //月+
{
Set(2,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==2) //月-
{
Set(2,1);
keyvalue=0;
}
}
break;
case 3:
{
if(Flash) TM1637_display((13),(21),(time_buf1[3]/10),(time_buf1[3]%10),1,(LD));
else TM1637_display((13),(21),(21),(21),1,(LD));
if(keyvalue==2&&SetFlag==3) //日+
{
Set(3,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==3) //日-
{
Set(3,1);
keyvalue=0;
}
}
break;
case 4:
{
if(Flash) TM1637_display((16),(21),(time_buf1[4]/10),(time_buf1[4]%10),1,(LD));
else TM1637_display((16),(21),(21),(21),1,(LD));
if(keyvalue==2&&SetFlag==4) //時+
{
Set(4,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==4) //時-
{
Set(4,1);
keyvalue=0;
}
}
break;
case 5:
{
if(Flash) TM1637_display((15),(21),(time_buf1[5]/10),(time_buf1[5]%10),1,(LD));
else TM1637_display((15),(21),(21),(21),1,(LD));
if(keyvalue==2&&SetFlag==5) //分+
{
Set(5,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==5) //分-
{
Set(5,1);
keyvalue=0;
}
}
break;
case 6:
{
if(Flash) TM1637_display((5),(21),(time_buf1[6]/10),(time_buf1[6]%10),1,(LD));
else TM1637_display((5),(21),(21),(21),1,(LD));
if(keyvalue==2&&SetFlag==6) //秒+
{
Set(6,0);
keyvalue=0;
}
if(keyvalue==3&&SetFlag==6) //秒-
{
Set(6,1);
keyvalue=0;
}
}
break;
}
}
/*------------------------------------------------
定時器初始化子程序
------------------------------------------------*/
void Init_Timer0(void)
{
TMOD |= 0x01; //使用模式1，16位定時器，使用"|"符號可以在使用多個定時器時不受影響
EA=1; //總中斷打開
ET0=1; //定時器中斷打開
TR0=1; //定時器開關打開
}
/*------------------------------------------------
定時器中斷子程序
------------------------------------------------*/
void Timer0_isr(void) interrupt 1
{
static unsigned int num,a;
TH0=(65536-50000)/256; //重新賦值 50ms
TL0=(65536-50000)%256;
num++;
re_disp++;
if(num==2) //大致100ms
{
num=0;
ReadTimeFlag=1; //讀標志位置1
a++;
}
if(a==5)
{
a=0;
Flash=~Flash;
}
if(re_disp==200)
{
re_disp=0;
SetFlag=0;
}
}
/*------------------------------------------------
鍵盤檢測函數
------------------------------------------------*/
void Scan_Key(void) //鍵盤檢測函數
{
keydate=0xff;
Displsy_Time(); //程序開頭調用顯示函數
if(keydate==0xef)
{
re_disp=0; //清除記數，重新開始10s定時
SetFlag++;
if(SetFlag>6)SetFlag=0;
}
if(keydate==0xed)
{
re_disp=0; //清除記數，重新開始10s定時
keyvalue=2; //跳到加減判斷函數，下同
if(SetFlag==0)
{
xs++;
if(xs>3)xs=0;
}
}
if(keydate==0xee)
{
re_disp=0;
keyvalue=3;
if(SetFlag==0)
{
LD++;
if(LD>7)LD=0;
}
}
}
/*-------------------------------------------------------
//根據選擇調整相應項目并寫入DS3231
--------------------------------------------------------*/
void Set(unsigned char sel,unsigned char selby) //執行調整項目的函數
{
uchar max,mini;
if(sel==6) {max=59;mini=0;} //秒
if(sel==5) {max=59;mini=0;} //分鐘
if(sel==4) {max=23;mini=0;} //小時
if(time_buf1[2]==2) //日
{
if(runnian())
{
if(sel==3) {max=29;mini=1;}
}
else
{
if(sel==3) {max=28;mini=1;}
}
}
if(time_buf1[2]==1|time_buf1[2]==3|time_buf1[2]==5|time_buf1[2]==7|time_buf1[2]==8|time_buf1[2]==10|time_buf1[2]==12)
{
if(sel==3) {max=31;mini=1;}
}
if(time_buf1[2]==4|time_buf1[2]==6|time_buf1[2]==9|time_buf1[2]==11)
{
if(sel==3) {max=30;mini=1;}
}
if(sel==2) {max=12;mini=1;} //月
if(sel==1) {max=25;mini=15;} //年
if (selby==0) time_buf1[sel]++; else time_buf1[sel]--;
if(time_buf1[sel]>max) time_buf1[sel]=mini;
if(time_buf1[sel]<mini) time_buf1[sel]=max;
Write8563();
autoweek();
}

復制代碼

所有資料51hei提供下載:

TM1637PCF8563四數碼管時鐘.rar (55.25 KB, 下載次數: 198)

ID:35873 · 發表于 2019-11-29 02:09

不錯樓主上個完整電路圖唄

ID:638375 · 發表于 2019-11-30 22:14

看到電路板都暈了！！厲害啊

ID:410680 · 發表于 2020-2-21 19:42

謝謝分享，正好需要研究一下，下載下來試試

ID:410680 · 發表于 2020-2-21 19:44

非常給力，謝謝樓主，先看看

ID:119642 · 發表于 2020-7-2 10:14

這個真的挺好的。純手工

ID:745362 · 發表于 2021-2-25 13:31

PCF變成了DS

ID:590050 · 發表于 2021-11-18 16:14

PCF8563和DS1302那個好用

ID:982352 · 發表于 2021-11-18 21:28

好資料，51黑有你更精彩!!!

ID:242298 · 發表于 2022-1-25 06:10

這按鍵都沒有怎么玩

ID:71233 · 發表于 2022-2-5 09:20

hzh173 發表于 2021-11-18 16:14
PCF8563和DS1302那個好用

應該是PCF8563吧，雖然我從來都沒有用過PCF8563。

ID:155606 · 發表于 2023-3-5 20:58

注釋里面怎么有這個型號：//根據選擇調整相應項目并寫入DS3231，難道是通用的嗎？

ID:86421 · 發表于 2023-3-6 08:57

注釋里有沒有改徹底的。PCF與DS3231不能通用的，好多地址不一樣的。但也都差不多，改改就是了。
