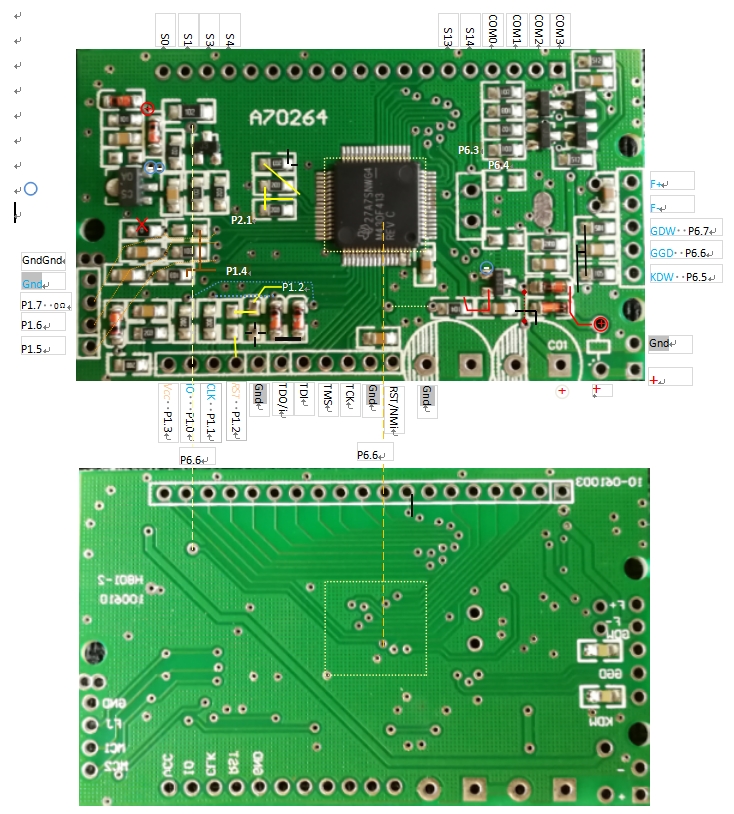

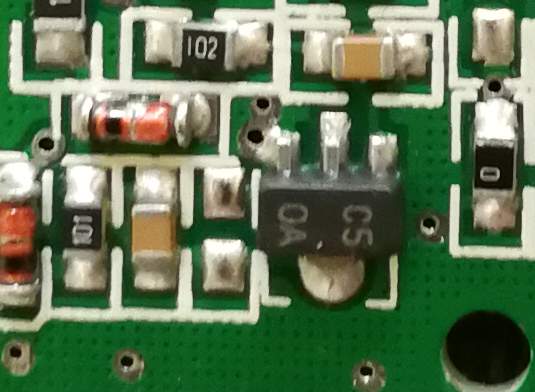

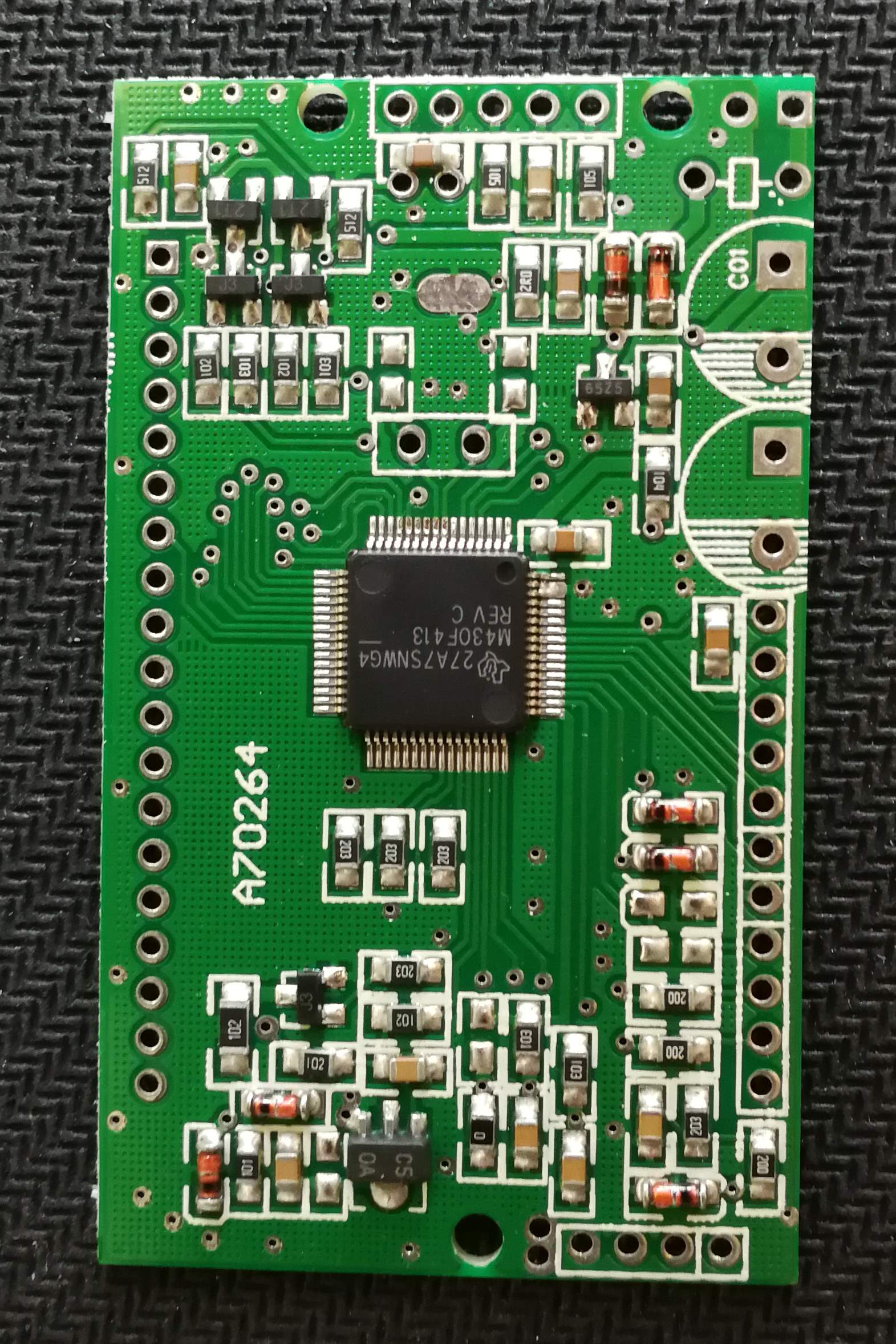

準備搞家里的太陽能熱水增壓、循環、測溫及冷水增壓、水位測量。是用STC還是MSP430單片機迷茫了一陣，各有優缺點： STC：5V供電，程序的大部分模塊已有，電磁閥用12V。缺點是：沒有好的硬件模塊、仿真較麻煩。 MSP430：有現在模塊包括F413、FR6877帶液晶，仿真調試方便。缺點是：3V、3.3V供電對5V～12V的霍爾傳感器是個問題，昨天才測試出3.4V以下霍爾傳感器不響應，3.6V基本正常! 思路： 核心模塊： 中控MCU為核心，任何電平判定、輸出邏輯、顯示全由它負責，這里才是MCU強大所在。另外估計還要其它兩個樓層的顯示模塊。 外圍輸入：冷水、熱水各接一個水流變旋轉脈沖信號的傳感器，已買來1年多。2個太陽能+冷水共3點測溫，在DS18B20與NTC之間想了好久，打算還是DS18B20。待測試距離是否夠。 外圍輸出：2個水泵、2000W電加熱都是220VAC。LCD、LED、12864顯示，最好是1組水溫LED顯示，再加320×240液晶，估計暫不好實現。先把基本的搞好才是正道。 由于傳輸較遠，估計15m，對DS18B20不太放心，還考慮到3個樓層各一個顯示。選串口、無線、485方式，用哪種方式傳溫度數據？考慮中。但串行距離好象不足。220V強電及電磁閥最好加光耦，光耦是焊板還是遠程待思考。 IO口數量：測溫3+水流2+水泵2+加熱1=8；液晶紅綠背光2+水位測量2+12864LCD串行5+nRF24L01P 5=14；IO數量估計不夠，是否需在板上飛線待定，如果用雙模塊雙液晶，IO口數量增多。 FR6877過分強大，我不需要反復記錄大量數據，暫不用了，去年購的卡式水表電路板應該可以派上用場。我沒能力自繪打板3~5片電路板，所以還是借用其它的方便的多，以下是電路板分析或賞析： 1、正面圖，排查了各IO，這是關鍵，不然沒法編程 2、正面、反面圖，反面的左右翻轉了一下 3、原圖，66×38mm,左上角2個PNP、2個NPN估計是H橋，疑問是3V的H有什么用。能改12V否？ 4、這個C50A的貼片不懂是什么，有懂的請指教 5、圖1左下角的這個標識不象是繼電器線圈，是什么元件? 另外，有好的思路及建議，望指教，先謝謝了！ |
