說明：本節本應當放在本連載的第1節之后，因為做一個東西肯定首先就應該把怎么去做的流程搞清楚，在本連載中第6節雖然對工作流程有些說明但是很簡單，所以在這里補充說明一下電路板設計的流程。

要設計一個電路板，首先應當搞清楚你需要達到什么目的，需要這個電路板去實現什么，有了這些需求才能開展接下來的工作。有了目標了，就得進行方案設計，想一想該怎么實現這些功能，用什么方式可以解決遇到的問題。那么經過努力，當你方案想法有了，就該考慮怎么去實現它，首先需要考慮用哪些元件，再畫電路板的原理圖，把你的解決問題的想法用工程和科學的方法結合起來，在原理圖上把它們表示出來。當然原理圖做好了還不是真正的圖紙，因為廠家不能把原理圖直接加工成電路板，所以需要把原理圖轉化為PCB圖，廠家拿到PCB圖后就能直接加工成電路板了。廠家加工好的電路板一般是空白的，你還需要往上面焊接元件，然后進行調試，當所有功能和指標參數都實現之后才算電路板設計完成。電路板設計的一般流程如圖 1所示，下面進行詳細介紹。

做一個電路板肯定是為了達成一定的目的，這個想要達到的目的就是需求，需要分析你想要做的這個電路板需要解決什么問題，要解決這些問題又需要電路板具有什么樣子的功能�？梢赃x擇在一張紙上把重要的必需的功能寫下來形成功能需求列表，并在后期方案設計的時候逐一檢查是否都實現。如果是大的復雜的系統可以使用IDEF方法進行功能分析。

表格 1 前面描述的燃氣熱水器報警控制器的功能列表

需求和目的有了，電路板要實現的功能也有了，接下來就應當考慮怎么實現這些功能，達到這些目的，這就需要開展方案設計。

方案設計的一個重要手段就是充分的調研，調研的方式有很多，如檢查之前的工程案例是否有相似的內容可以借鑒，搜索網絡資料，圖書館和請教相關專業人士等。

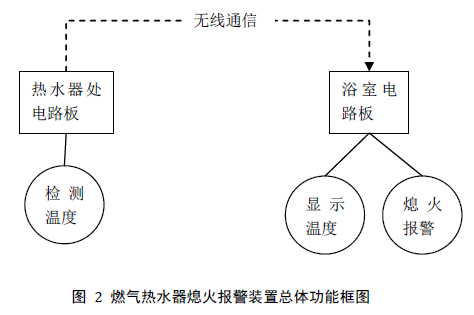

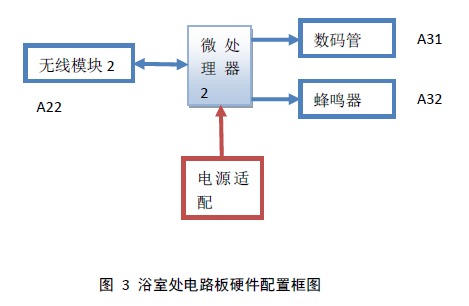

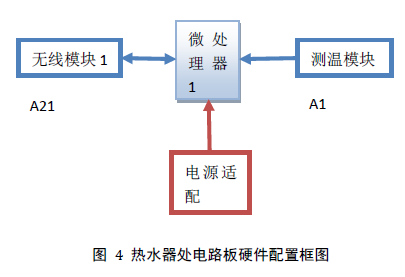

方案框圖是方案設計的一個非常有用的方法，把你實現功能需求的軟硬件都畫在一張框圖上，并與功能需求列表逐一對照檢查，看看方案框圖是否把功能需求完全覆蓋。圖 3，圖 4為燃氣熱水器熄火報警裝置在兩處的電路板方案框圖，可以看出，兩個框圖已經把表格 1中的功能需求完全覆蓋，所以這個方案目前看來是可行的。

其實電路板就像一個組合好的積木，一個一個元件就是不同形狀顏色的積木個體，要想組裝成目標形狀的積木，就得把你需要用到哪些積木搞清楚，這就需要開展元件調研的工作。你可以通過網絡查資料、找書籍、詢問專業人士等的方式，調研能實現你功能的元件，閱讀它的datasheet等說明文件，找到它的接線和引腳形位尺寸等信息，把它記下來以備后用。業務Q:2531-2637-26

繪制原理圖的工作需要在電路板設計軟件中進行，電路板設計軟件有很多，如Protel99, Protel DXP, Altium Designer等，它們的操作都是大同小異的。繪制原理圖一般包含這幾個方面的工作：繪制元件庫，在原理圖上放置元件，元件連線。元件的每個引腳都有對應的功能和匹配邏輯，把一個一個的元件放在原理圖上，把元件的相關引腳根據規則進行接線，連起來實現我們需要的功能。

原理圖畫好之后，可以在DXP軟件里面新建一個PCB文件，將原理圖和PCB文件拖入同一個工程之中，接著就可以點擊軟件菜單欄里面的更新按鍵，把原理圖生成為PCB圖。不過生成的PCB圖里面元件布局是混亂的，只有飛線，還要做的工作就是調整元件布局，規范接線。

做好PCB文件以后，就可以把PCB文件發給電路板加工的廠家，他們就能把電路板給你做出來。做出來之后的電路板上面沒有元件，你需要把元件焊接上去。

做好的電路板在正式投入批量生產之前肯定得做性能測試，有可能你的設計不是一次就能成功，你就有可能會重復前面的工作，重復修改原理圖、PCB文件和打樣焊接電路板，直到做出合格的產品。都測試合格之后，你就可以交給廠家來批量生產了，生產電路板和焊接這些都是有專業的廠家來做的。
