做了個一鍵遙控器（NEC碼）one punch！

ID:658914 · 發表于 2019-12-20 21:34

本帖最后由 kzzk 于 2019-12-21 10:23 編輯

這幾天想做個遙控器。睡在床上懶得起來找電視機遙控，又想關掉電視機的聲音聽音響。于是著手解決這個問題！

這個是問題嗎！不是嗎！
娘（你想）怎么解決？
做一個遙控的邏輯，
原裝遙控要放在固定位置->不用翻到被窩外面->大小握在手里正合適，放在床頭不會找不著->價錢要便宜->找剩下的遙控改

于是動手，找來一個空調遙控（空調已經拆走）。看到零件都現成的。

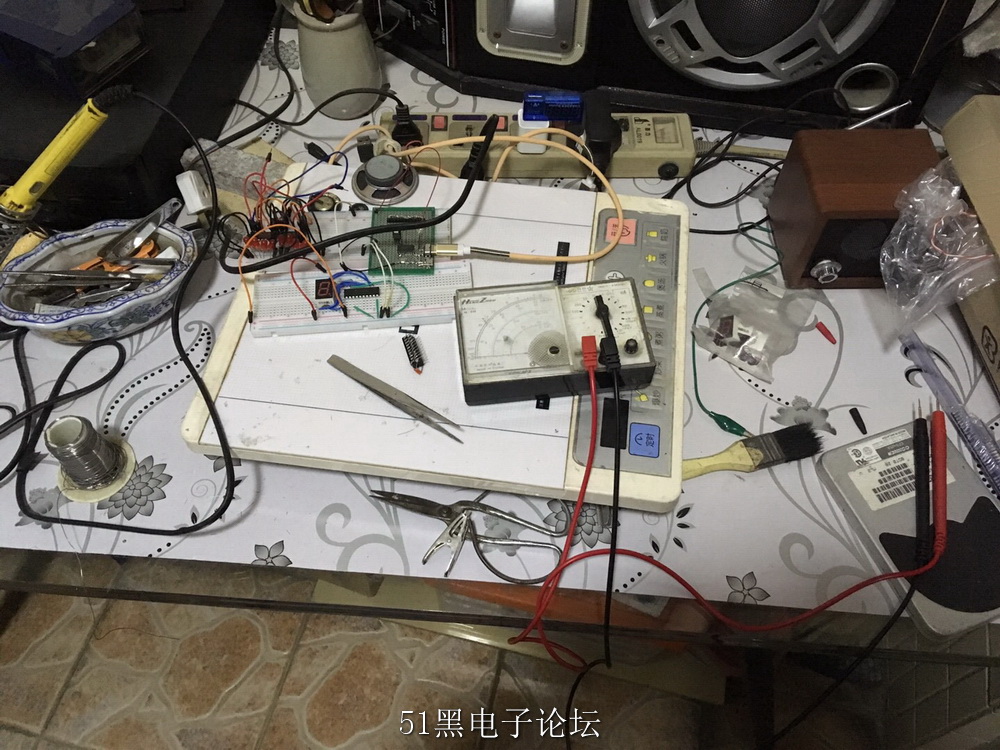

做了一個紅外碼讀取器（找資料找到51黑），麥克風輸入。

得到NEC碼

找資料找了三天確定 upd6122，進貨。

關于6122的使用有NEC的文檔（Bing搜索upd6121）。但是這文檔聲明禁止未經許可禁止復制和出版。不過反正網上查找下載也很方便，這里就不提供下載了。

不過我要述說這個制作，要引用里面的資料有些麻煩。好吧我只好手抄解決了。（下同）（這個51黑上傳圖片太困難了，統一sm,simple的意思）
根據代碼查表得知 Kl5和KI/O2相連可以得到10010010這個命令碼（末尾代碼d7：要設定為0則SEL接正極；要設定為1接負極）
文檔并指出 KI/O這組輸入輸出控制著用戶碼，用戶正碼接二極管為“1”，不接為“0”；用戶反碼接電阻到地為“1” ，不接為“0”。
（其實用戶正碼反碼是很多中文資料的說法，當然不少遙控是遵循這一正反設計的。其實NEC的資料設定的是16位用戶碼向使用者發放許可地址；高八位和低八位，也就是高八位d0-d7接二極管表示“1”；低八位d0-d7接電阻表示1）

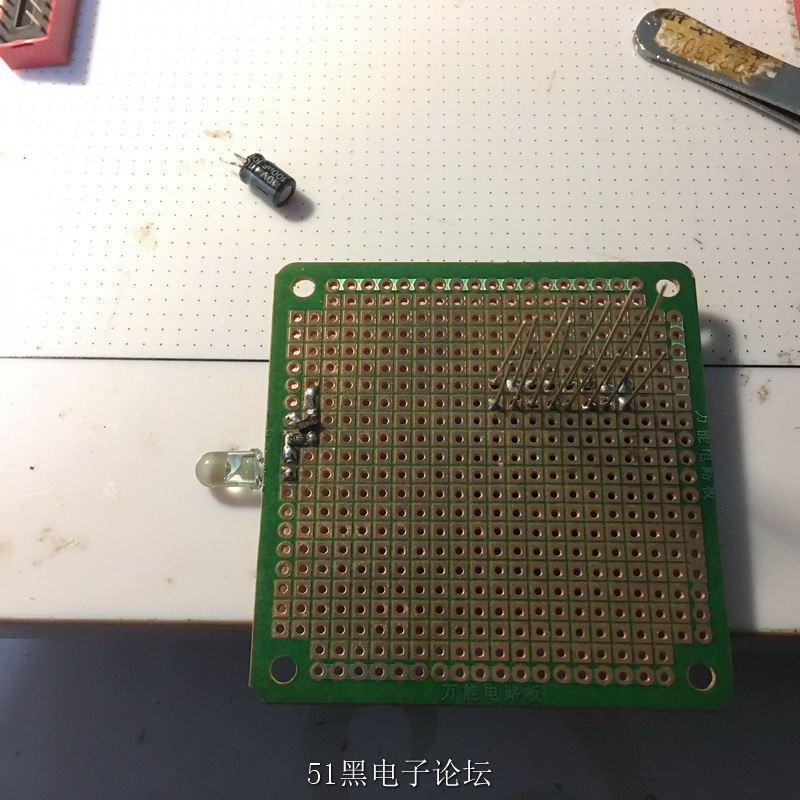

原件：使用6*6cm萬用板（盒子剛好6*6，為了裝進去拆了后蓋） Φ5 的940 紅外管（開孔6mm，有一個達7mm，才塞得進）
16mm的高頭開關（控制10A的那種開關^^）

為了方便以后實驗買回8位撥碼開關進行控制。因此電路成型。

好了。一步一步將零件組裝起來

一步一步什么開關都拆開，買來不適用拆了再組裝
參考文章：
http://m.zg4o1577.cn/bbs/dpj-47282-1.html（順便買了一本書!)

https://blog.csdn.net/yannanxiu/article/details/26171705 (重點資料，重點突出。）

接下來的圖 try again later!

ID:658914 · 發表于 2019-12-20 21:40

嘮嗑嘮嗑：12月4日就想找資料做一個遙控。資料找了三天。 38khz的紅外調制解釋到處都有，就好像沒有這么一篇紅外科普文章那網站就不像技術網站(^_^)v
有了upd6121/6122 的文檔就明白所有事情了。于是確定選用6122做個一鍵遙控。備料用了三天，但是此后一直發現問題，自己真的對各種情況不熟悉。6122封裝sop24 不能直接用在萬用板上，要轉換板，買吧，對尺寸（文檔有）1.27mm的管腳排列。1688上找到，發貨也很迅速，不愧是深圳速度。好吧，接下來的日子基本都在補貨備貨。按鍵賣的死貴，看頁面定的價格很低，進去后居然要到合共18.9元，一個開關10元錢啊－給快遞小哥送了不少錢。紅外管買小尺寸了，補貨；開關不合用，拆了補貨；455k晶振沒有，補貨。幸虧現在物流暢通，一大批人馬在這條線上工作，幫你實現想法……最后，12月16日 20:29終于通過試驗，電視機啞音了。•·01010101，10101010，10010010，01101101，1。我知道它必定是如此工作。還有，要用個什么盒子（盒子還在路上）一定要伸出被窩就能抓到，要能隨便一按。

雖然想法是完成了。但是如果把這個盒子拿給王村村看，一定會被它笑，你做了哪個零件或者你做了那個設計文稿。沒有，紅外制式不是你設計的；文檔不是你寫的；沒有一個零件是你的，甚至盒子都沒自己做，買來的。你不算是一個無聊的人。

話說當年（2011-2012）什么紅外遙控的資料都不全，大家也在摸索，使用"麥克風聽"代碼；串口讀代碼，也沒解讀出nec 搞得什么秘密。
今天12月16日我為這個盒子命名，one punch!

剛開始找到一個空調遙控器（空調拆走換裝）。就準備打這遙控的主意，看到‘’零件齊備‘’，準備零件照搬線路照抄。搬了幾個零件發現兩個晶振，拆哪個好呢。資料一查，原來空調晶振一個4m一個32khz（用來計時罷）于是只好灰溜溜去買晶振和電容，幸好袋裝不收郵費。于是多了一堆零件，現在已經為這個遙控器花了將近130元；要是買個學習型遙控也只要11元。

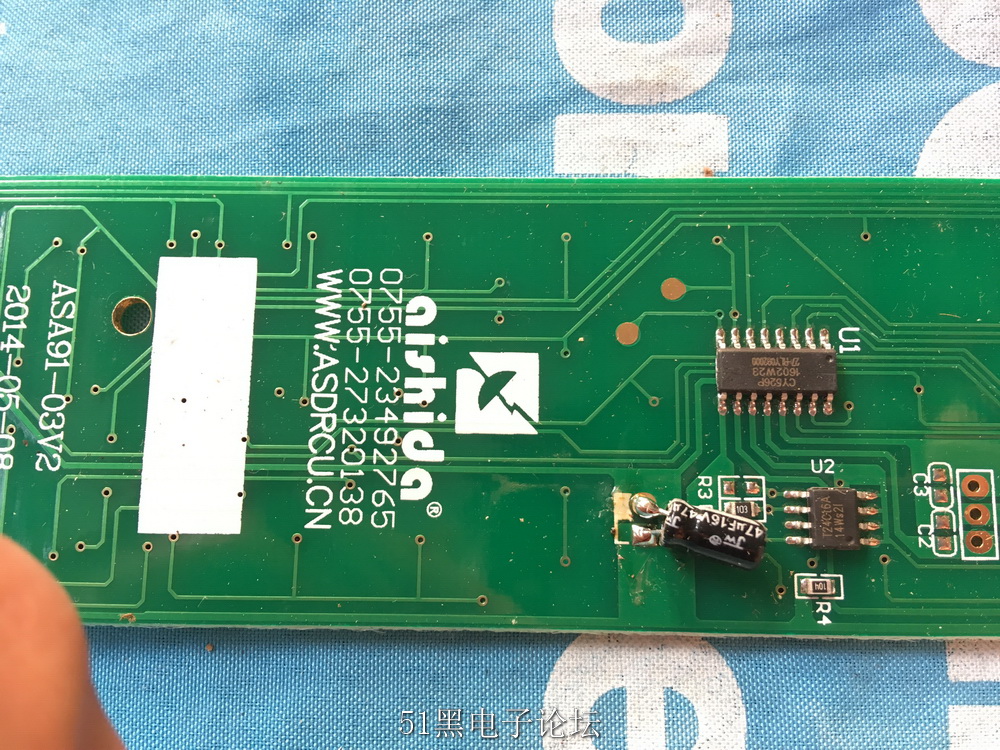

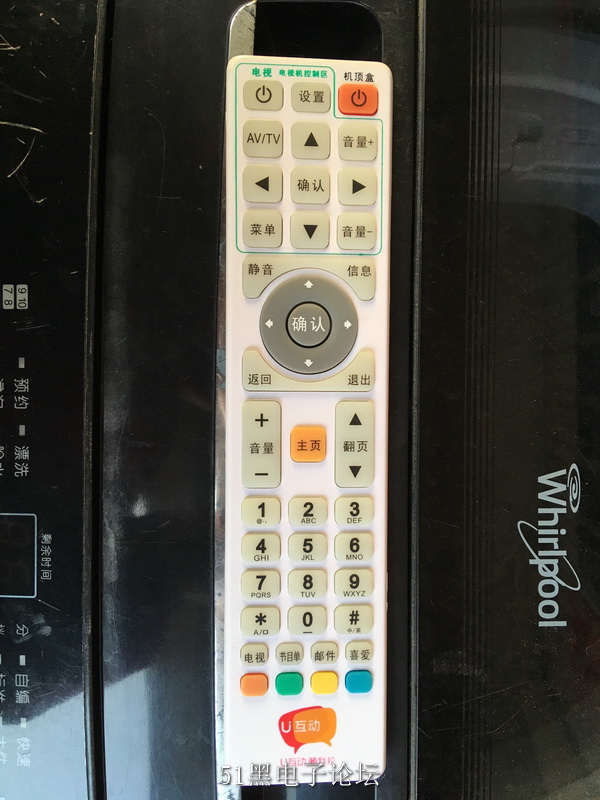

我其實是有個遙控的，廣電的，無敵設計，金屬觸點，防進水；被我拆壞，另一個拆洗（3年了），今晚就到這罷。good evening 我在上班，門衛。

21:39 現在傳圖有點困難等我看完電影再傳吧

啊，又把共享衛星收音機拿出來了！

ID:658914 · 發表于 2019-12-21 01:31

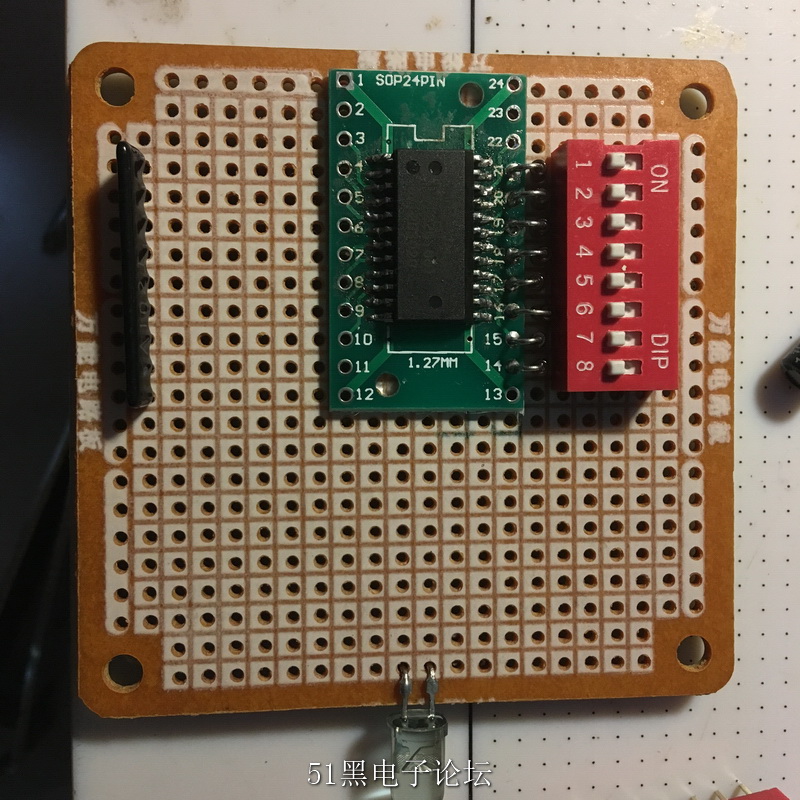

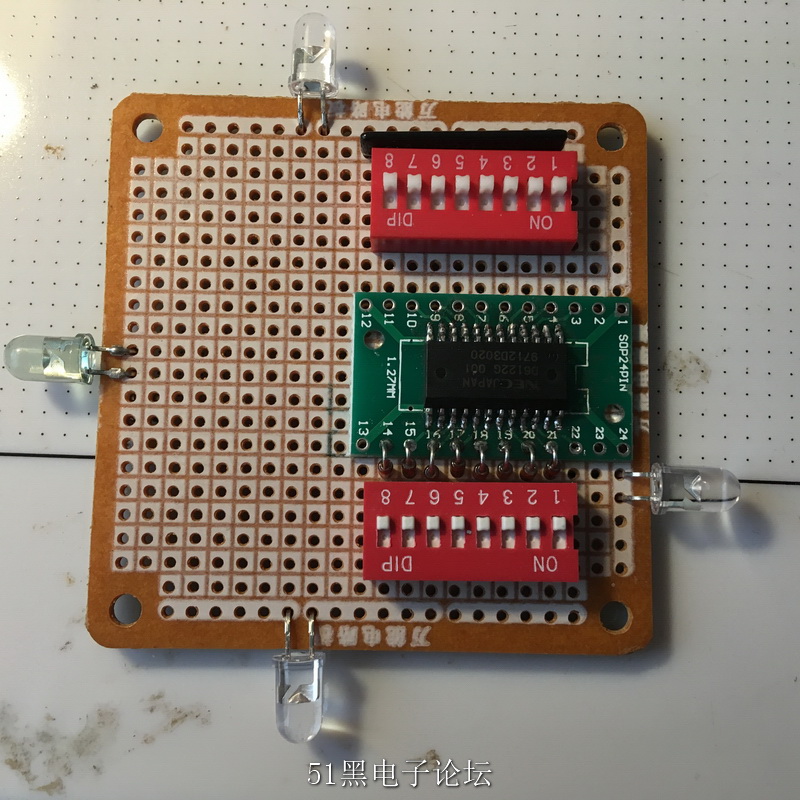

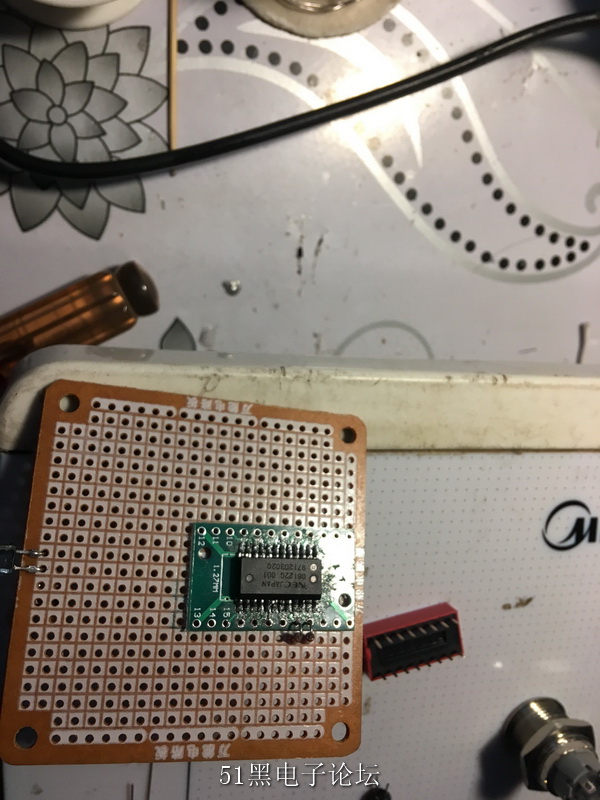

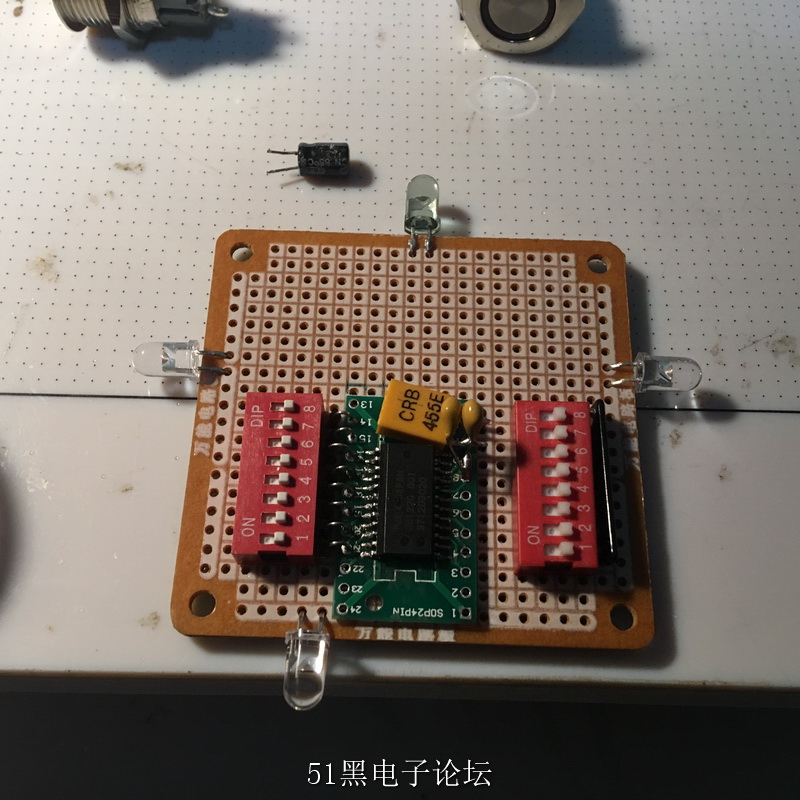

先上全部圖

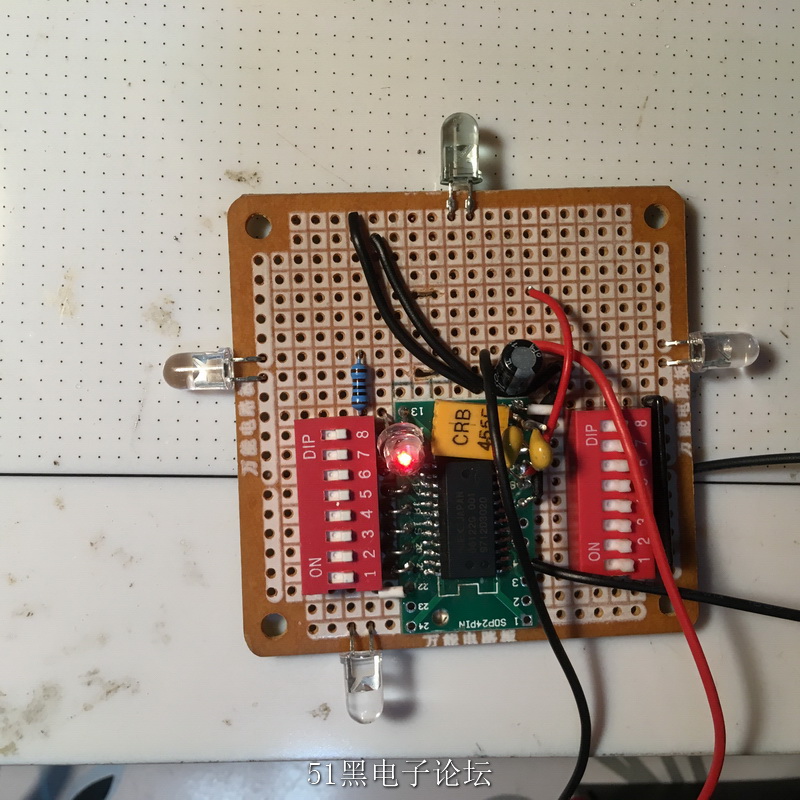

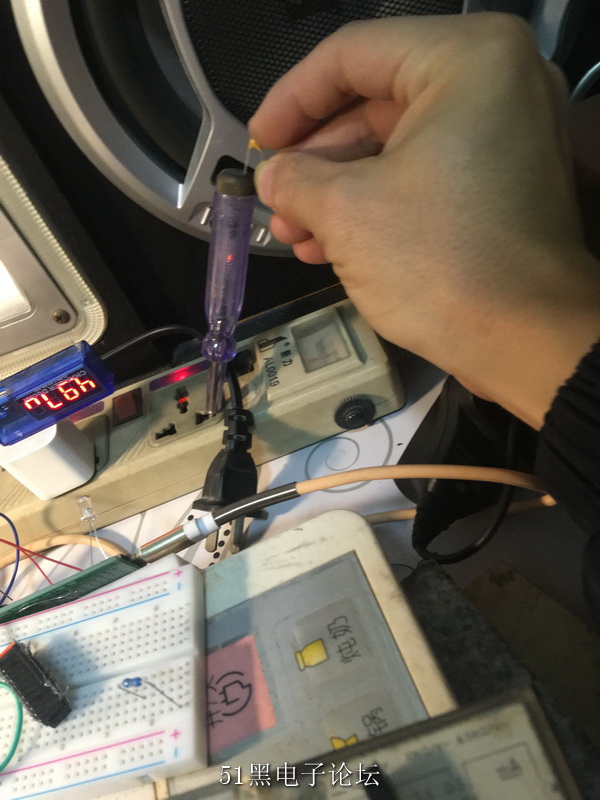

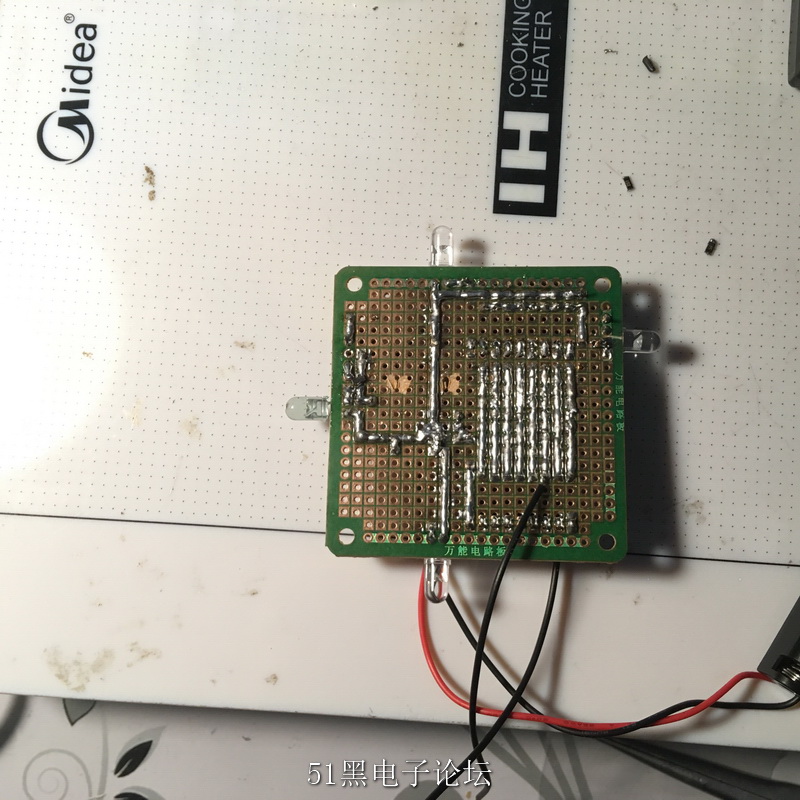

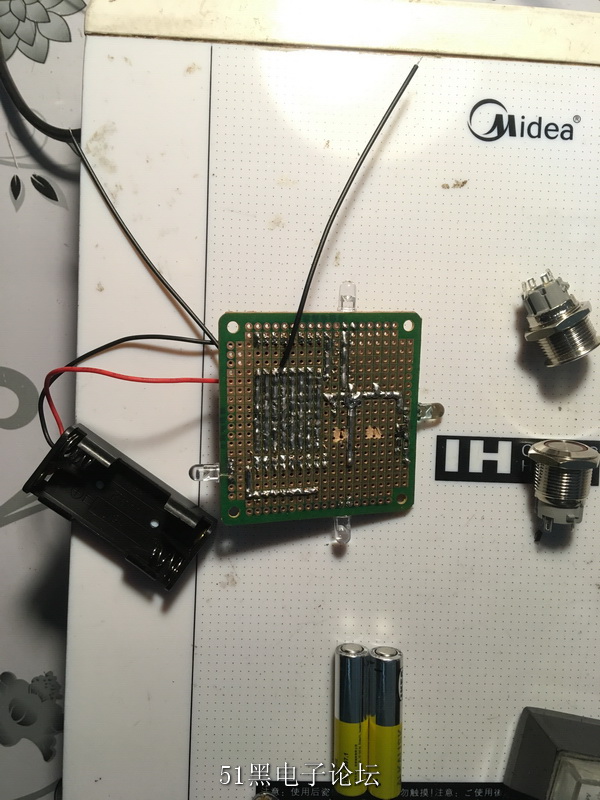

沙發 買了當然要炫耀一下；30多年的電容檢測方法在確定沒短路的情況下用電筆測試。終于終于完成電路

ID:658914 · 發表于 2019-12-21 02:32

頂蓋開孔16mm 用手鉆鉆了十個孔，本來用電鉆，太危險了還是手鉆合適

盒子側框開孔 Φ6 為了塞進去有個開到7mm.就用兩把小銼刀！錯呀錯！

塞塞塞(底板拆掉的，我不是拆底狂魔，只是鉆孔時力氣用的大一點就掉下來了）

成品

發現電路板上 13,14腳短路了（豎起的發光二極管與玻璃二極管短接了，玻璃二極管敗），換上貼片二極管，發光管扳倒

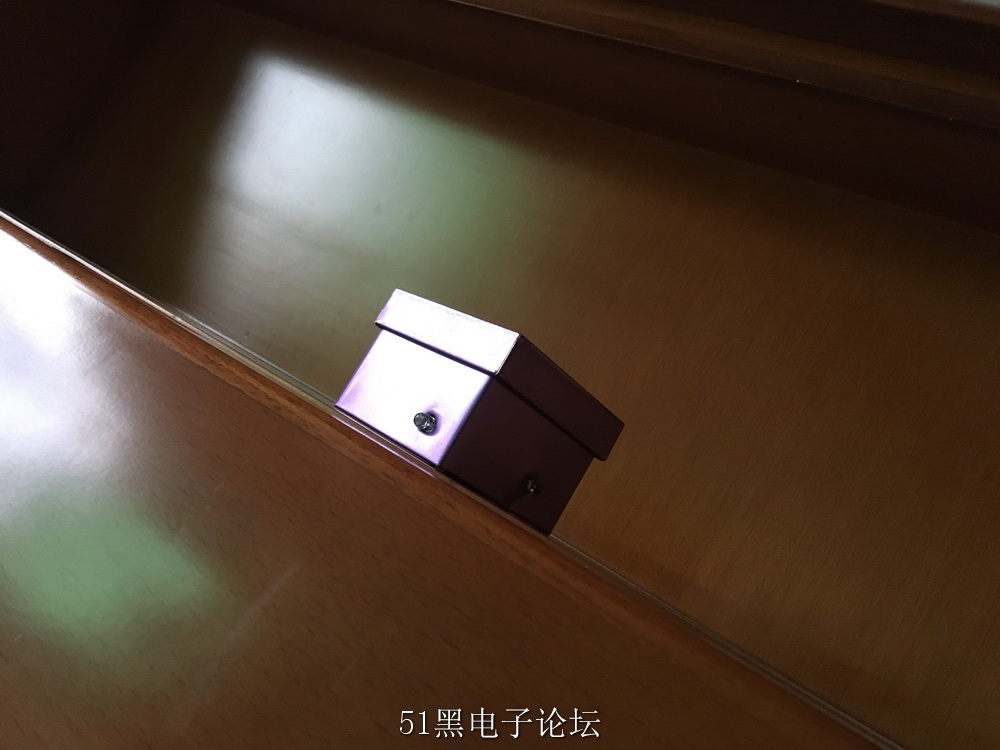

完工，經過測試，放在床頭

星米都有去看罷我竟然花了27大元原價到小影廳看（竟然是有好多排座位），虧了

做個PS

終于完成了最后拼死塞進盒子后竟然失靈了。想用讀碼器讀其機器碼，不想讀不出原裝遙控也讀不出（也就是說讀碼器壞了）百思不得其解剛做成電路板的時候也是失靈過幾次。怎么回事呢？后來看到插在14腳上的發光二極管貼到13腳上，經檢查接在用戶碼編碼上的玻璃二極管壞了（我用的是次品啦），只好底板接一只貼片二極管（3腳的A4）得佐！
就是這樣，讀碼器重新連接也好了請看與原裝發射的“波形"對比
goodjob!

成品（花去120大元澳門回歸日完成耗時16天）

其實呢 one punch 是可以進化的。（做成戒指摸樣的但是我做不到；我也很懷疑有沒有人把頂針戴在手指上做遙控（市面上有半個產品，就是NFC環啦
））

ID:658914 · 發表于 2019-12-21 18:41

本帖最后由 kzzk 于 2019-12-21 20:43 編輯


下載附件

2019-12-21 20:42 上傳

kzzk 發表于 2019-12-21 02:32
頂蓋開孔16mm 用手鉆鉆了十個孔，本來用電鉆，太危險了還是手鉆合適

果然差了一張圖，靜音

ID:658914 · 發表于 2019-12-30 20:32

幾天使用發現靜態功耗大，兩節宜家電池已經沒有電了。這是怎么回事，之前測試沒事的，現在歐姆檔測量正向電阻竟然接近1k

ID:658914 · 發表于 2019-12-31 18:31

kzzk 發表于 2019-12-30 20:32
幾天使用發現靜態功耗大，兩節宜家電池已經沒有電了。這是怎么回事，之前測試沒事的，現在歐姆檔測量正向電 ...

改焊了一下，拆掉電容，好像更靈敏了！
文檔說靜態電流1微安……

ID:658914 · 發表于 2025-3-13 02:12

搭載STC8h1k08的紅外發射接收套件。接好線立即可用。btw,廣東有線的遙控器6頻道按鍵編碼是B34CC8
一鍵遙控。One punch
