直流電機驅動電路中L298與電機間必須加二極管，不加連續燒L298模塊

ID:475031 · 發表于 2020-1-30 17:26

直流電機驅動電路中L298與電機間必須加二極管，不加連續燒L298模塊：
如題。我的程序是讓電機正反轉的，沒有轉幾下就燒了模塊了，換幾個模塊都是一樣，沒有工作幾下就完了，
我的電機是24V的，。模塊供電是接24V的，
查了好久找不到問題，
后來，網上查了資料說輸出要加二極管，因?yàn)殡姍C(jī)正反轉產生感應電動勢沒有地方釋放，反向電流擊穿模塊，

所以我就加了，就沒有繼續燒了，我那就問題來了，
這個模塊干嘛不集成幾個二極管在上面不是好嗎，。我又得另加二極管，好麻煩啊，

ID:475031 · 發表于 2020-1-30 17:28

哦。，忘記告訴了，加的二極管選IN4007就行用

ID:294296 · 發表于 2020-1-31 02:39

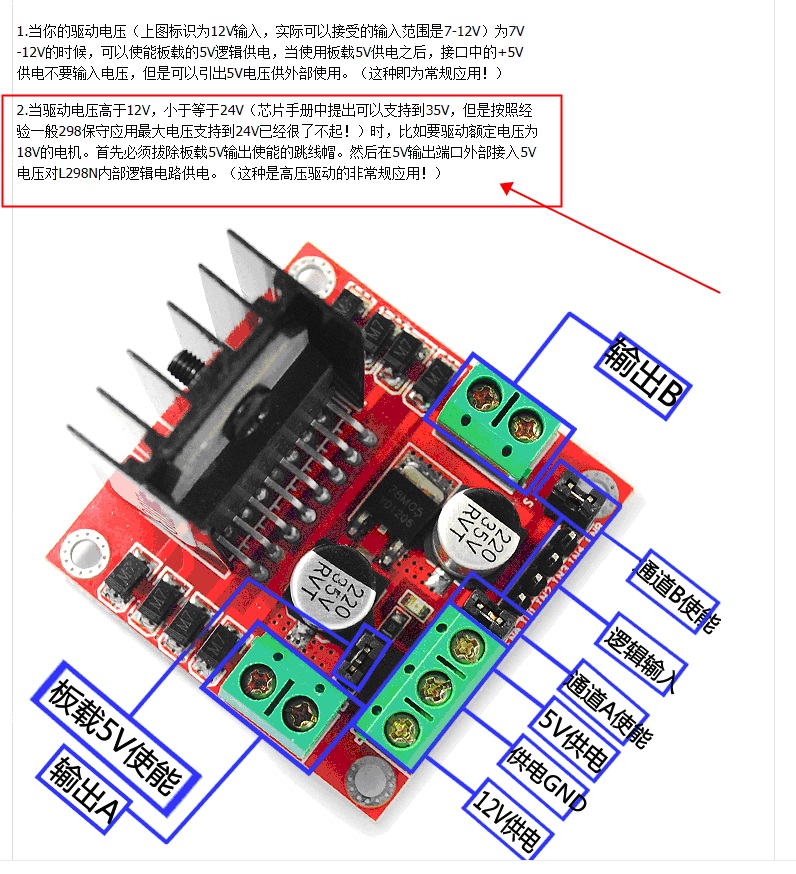

二極管直插用IN4007可以了，貼片就用M7，還有模塊上面的78M05是給L298N的邏輯處理用的，單片機等外設盡量不要使用板載5V.

ID:689051 · 發表于 2020-1-31 19:38

L293D為什么不用加二級管呢？

ID:495287 · 發表于 2020-7-5 13:40

鬼推磨發表于 2020-1-30 17:28
哦。，忘記告訴了，加的二極管選IN4007就行用

我直接買了一盒一千根IN4007

ID:752974 · 發表于 2020-10-27 16:35

L298內部沒有集成續流二極管，所以需要外加。現在的驅動器大都集成了。

ID:66757 · 發表于 2020-10-27 18:12

加二極管還要加L297芯片才好用！

ID:857994 · 發表于 2020-12-10 11:35

續流二極管應該加SS24之類的肖特基二極管才靠譜。

ID:454811 · 發表于 2021-1-23 09:24

一般在線圈上都要并聯反向二極管

ID:879809 · 發表于 2021-1-23 17:58

你拿L297控制直流電機正反轉，二極管當然隨便找，電流夠就行。如果L297驅動PWM波推動步進電機，那就必須用快恢復管，用4007會炸！！！因?yàn)?007的存儲時間太長，從飽和恢復到截止的時間太長，下一個反向電壓加上來的時候，4007還沉迷于上次正向?qū)顟B(tài)無法自拔，短路就炸了。

ID:61140 · 發表于 2021-4-20 15:05

這都是常識性的東東,做過感性負載的都知道
