我也制作了一個單片機最小系統

ID:97023 · 發表于 2020-3-17 14:32

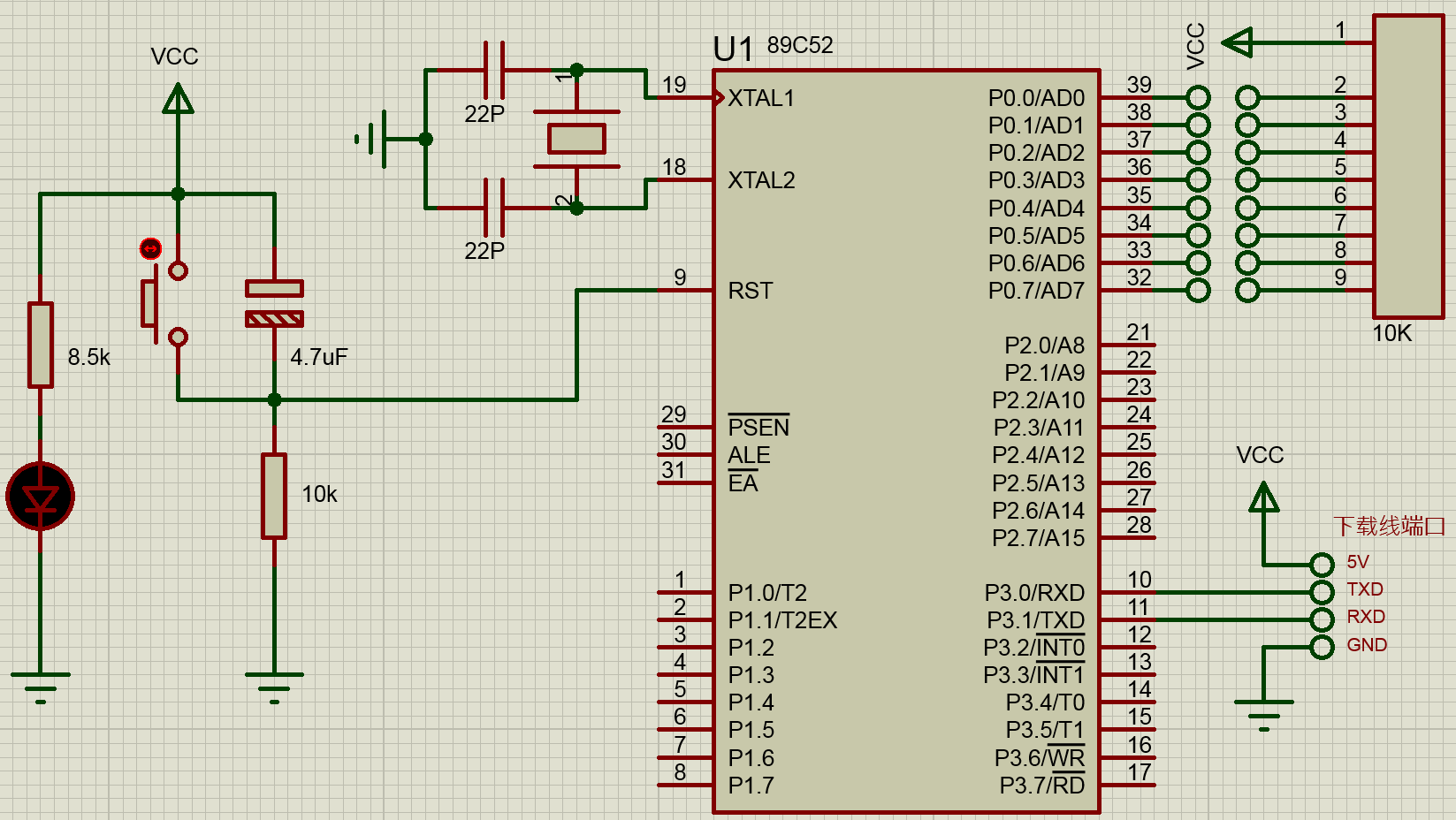

在單片機實驗項目中，為了節省搭電路的時間，特制作一個最小系統。由于是最小系統，所以任何外設都不需要，全部外設統統安裝到面包板上，電路原理圖如下：

01 電路原理圖.png

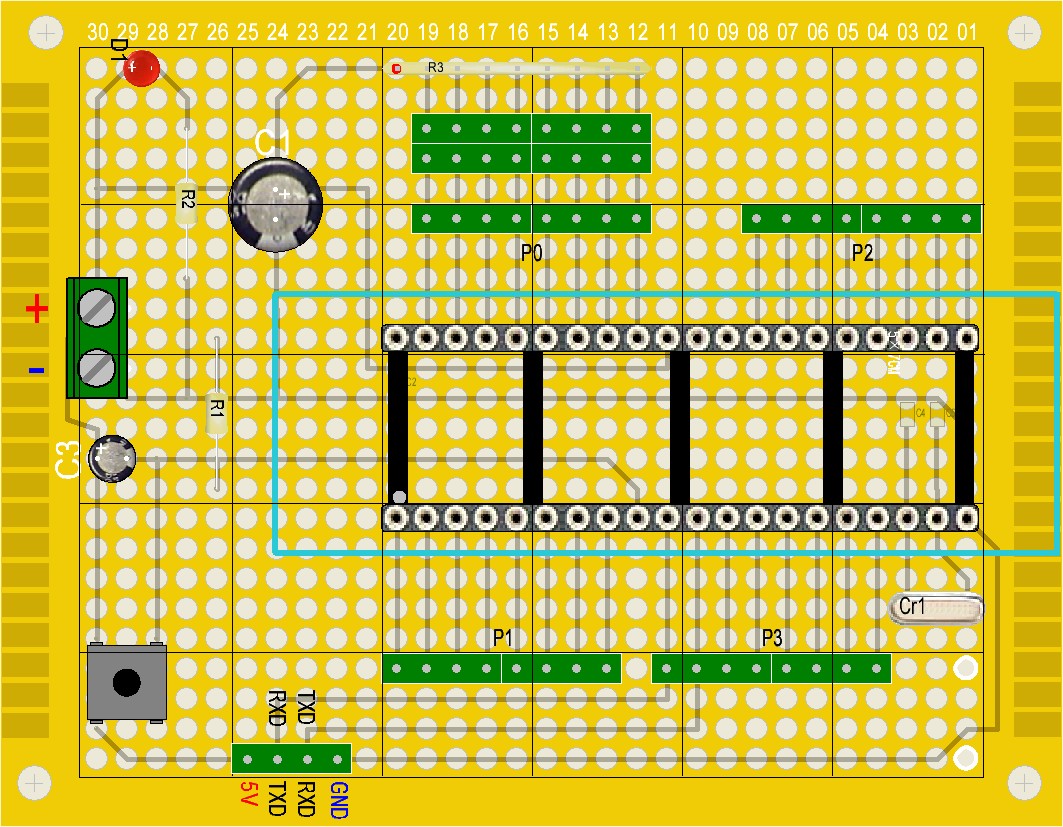

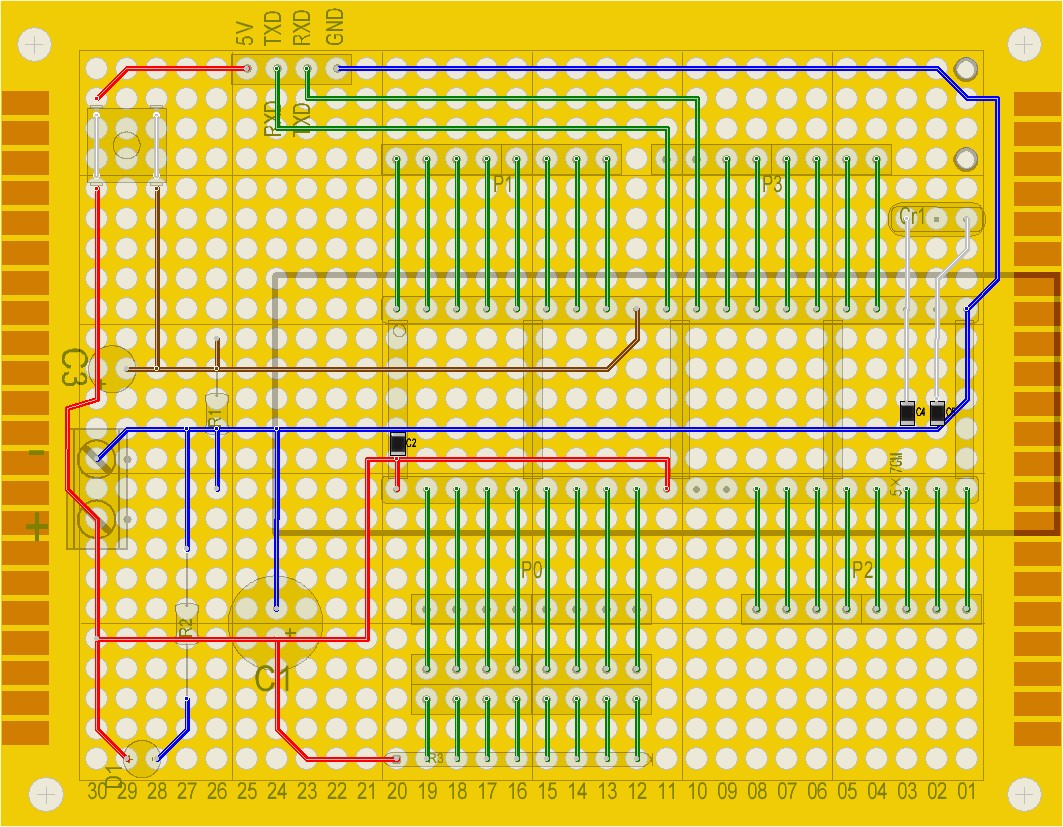

洞洞板布線圖（正面）：

02 布線圖正面.jpg

洞洞板布線圖（反面）：

03 布線圖反面.jpg

下載線的引腳定義：

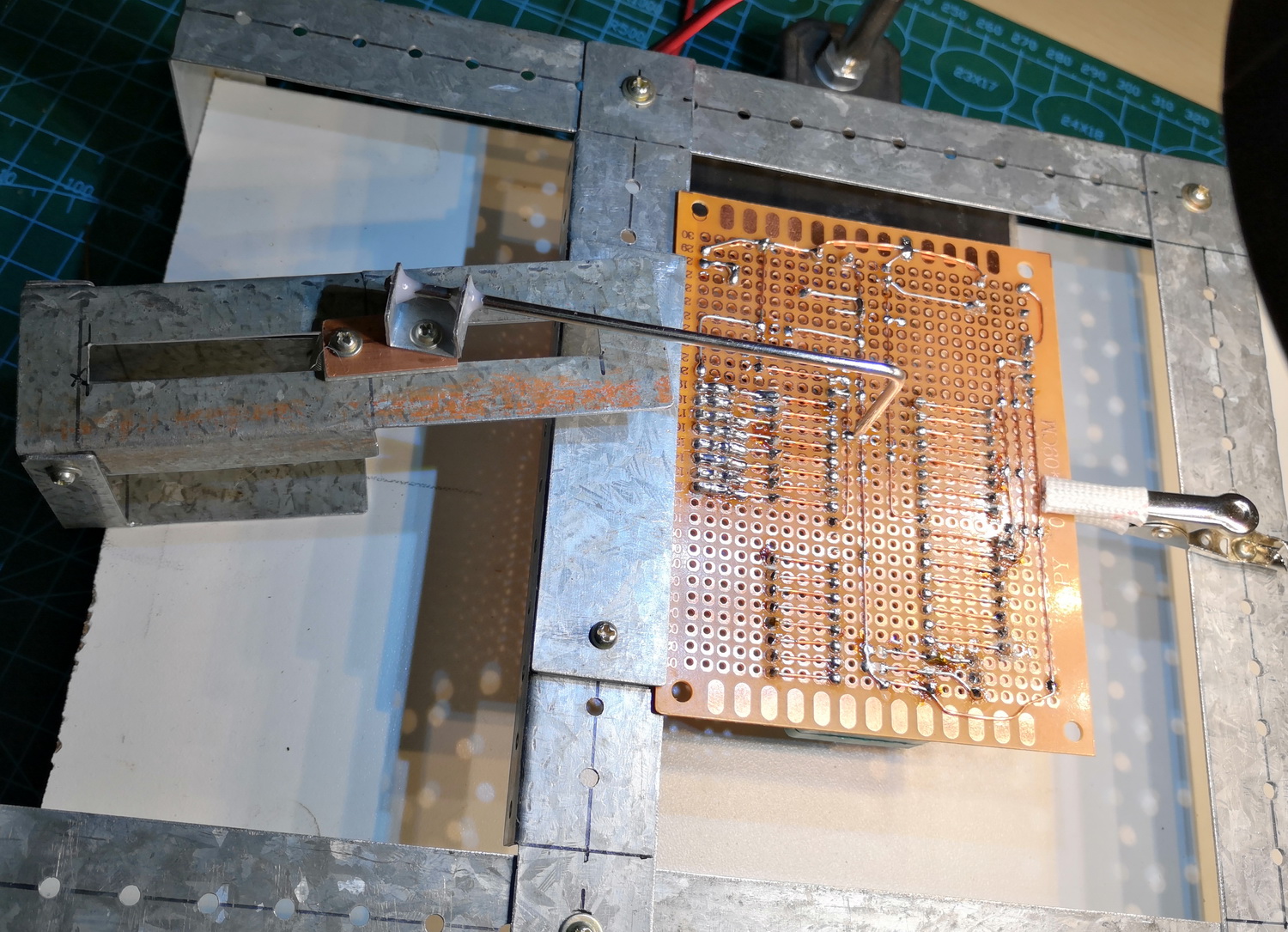

在自制的焊臺上進行焊接，貼片元件輔助機構太給力了：

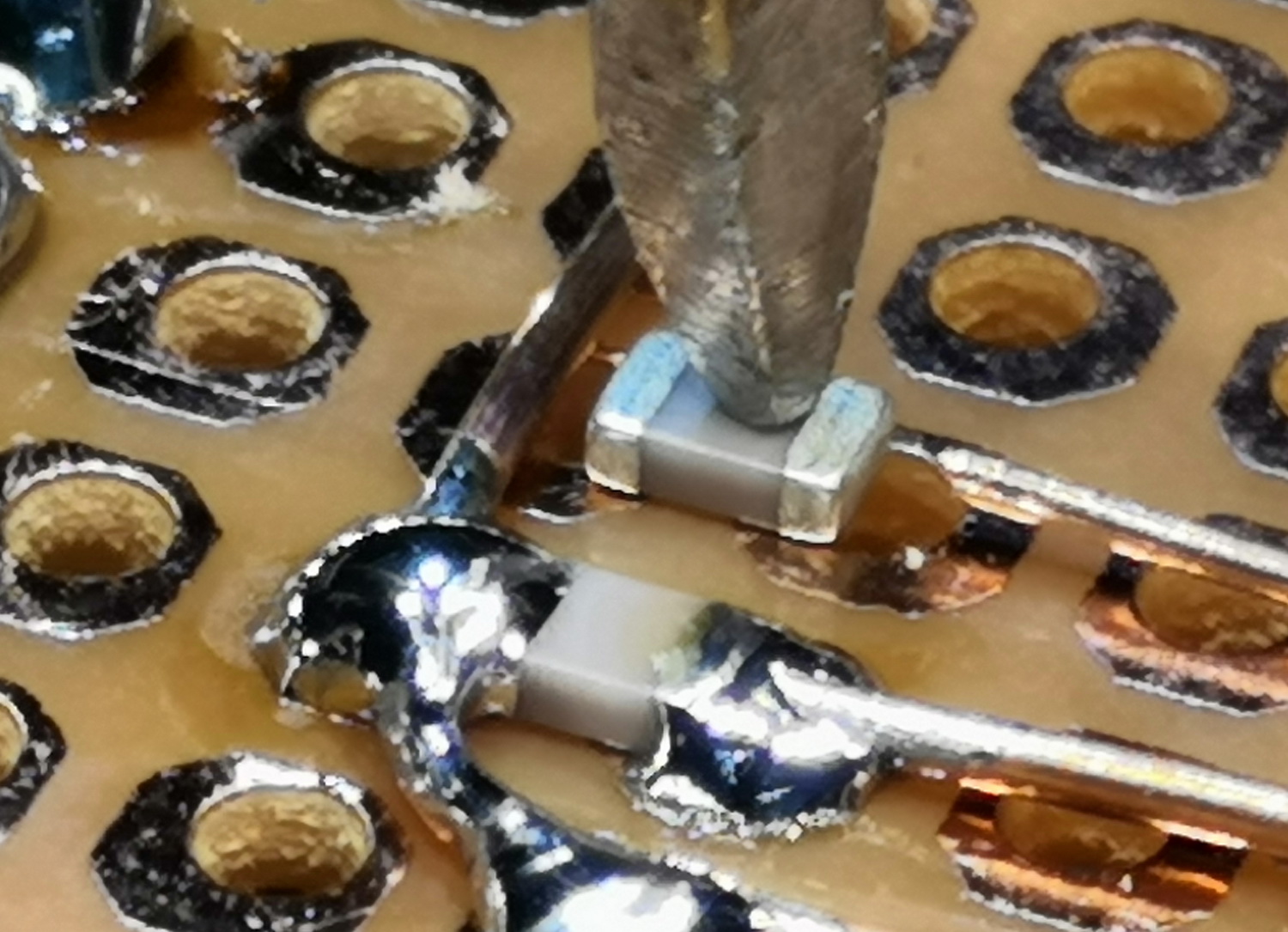

焊接0805貼片元件細節：

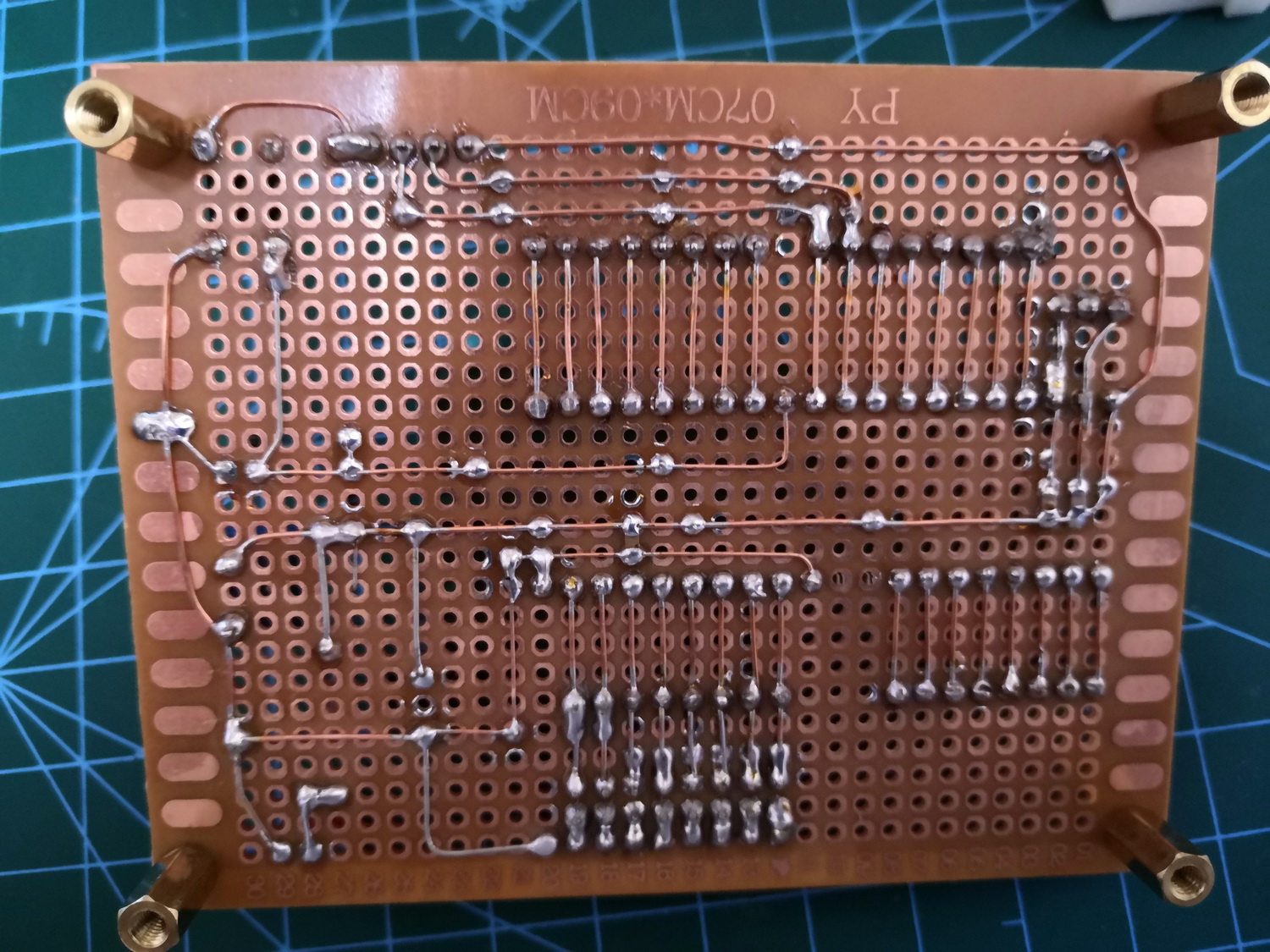

連接導線以前采用漆包線用斷鋸片刮掉漆以后使用，但刮漆的過程太麻煩了，后來發現網線內部的雙絞線非常合適，測量直徑為0.4mm，粗細剛剛好。

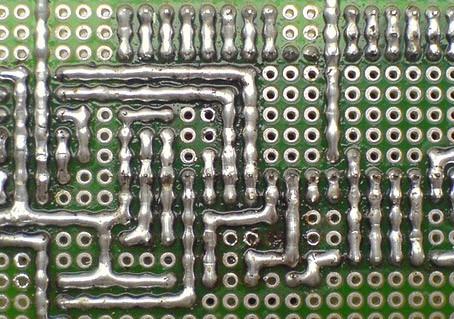

我不喜歡下圖這樣的焊接方式，太浪費錫，并且在焊接時一不小心就容易短路，一旦短路很難收拾，雖然可以用吸錫帶處理，旦處理過后板子很臟，沒有我上面那種清爽。

12 加一種焊接方式.jpg

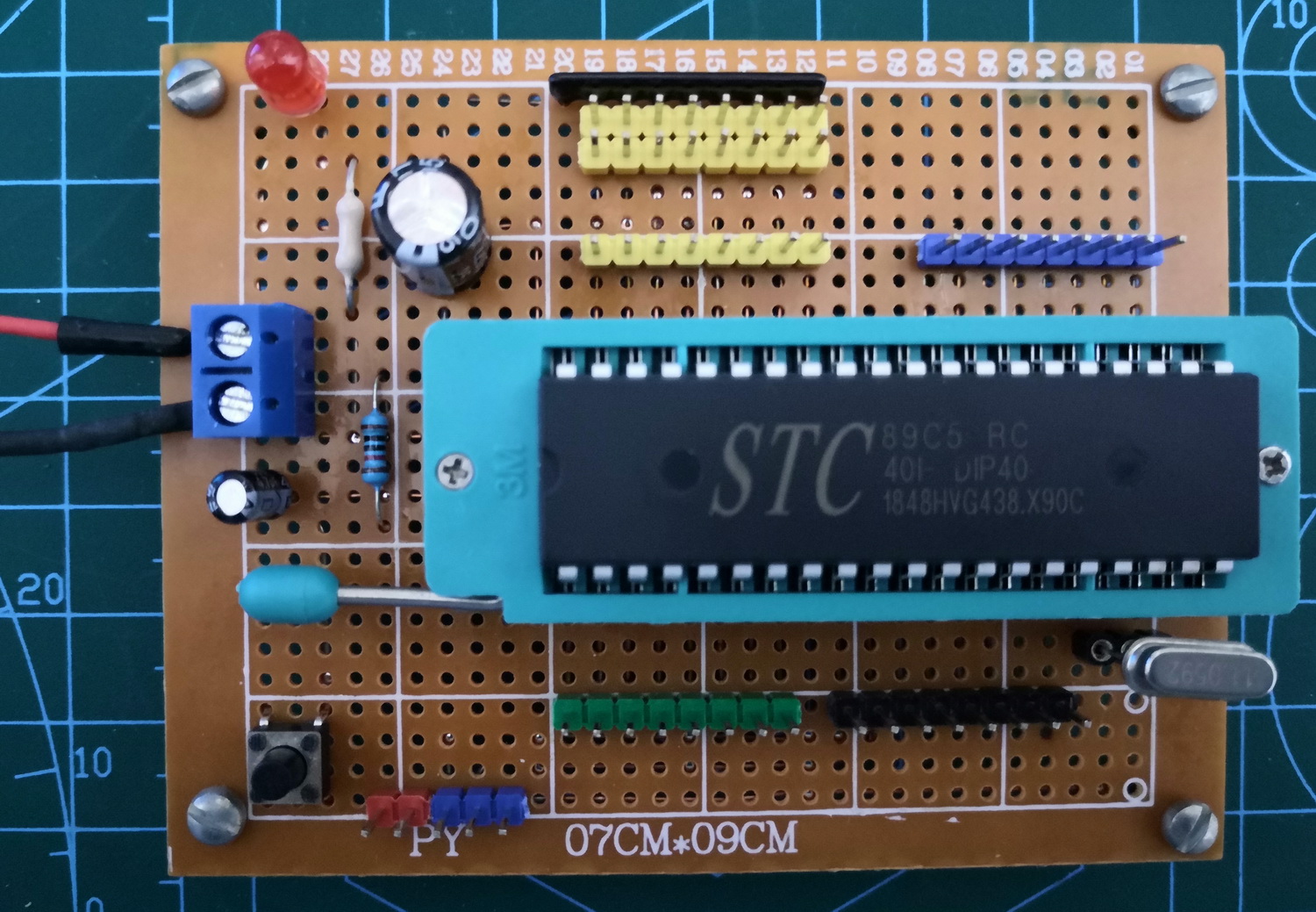

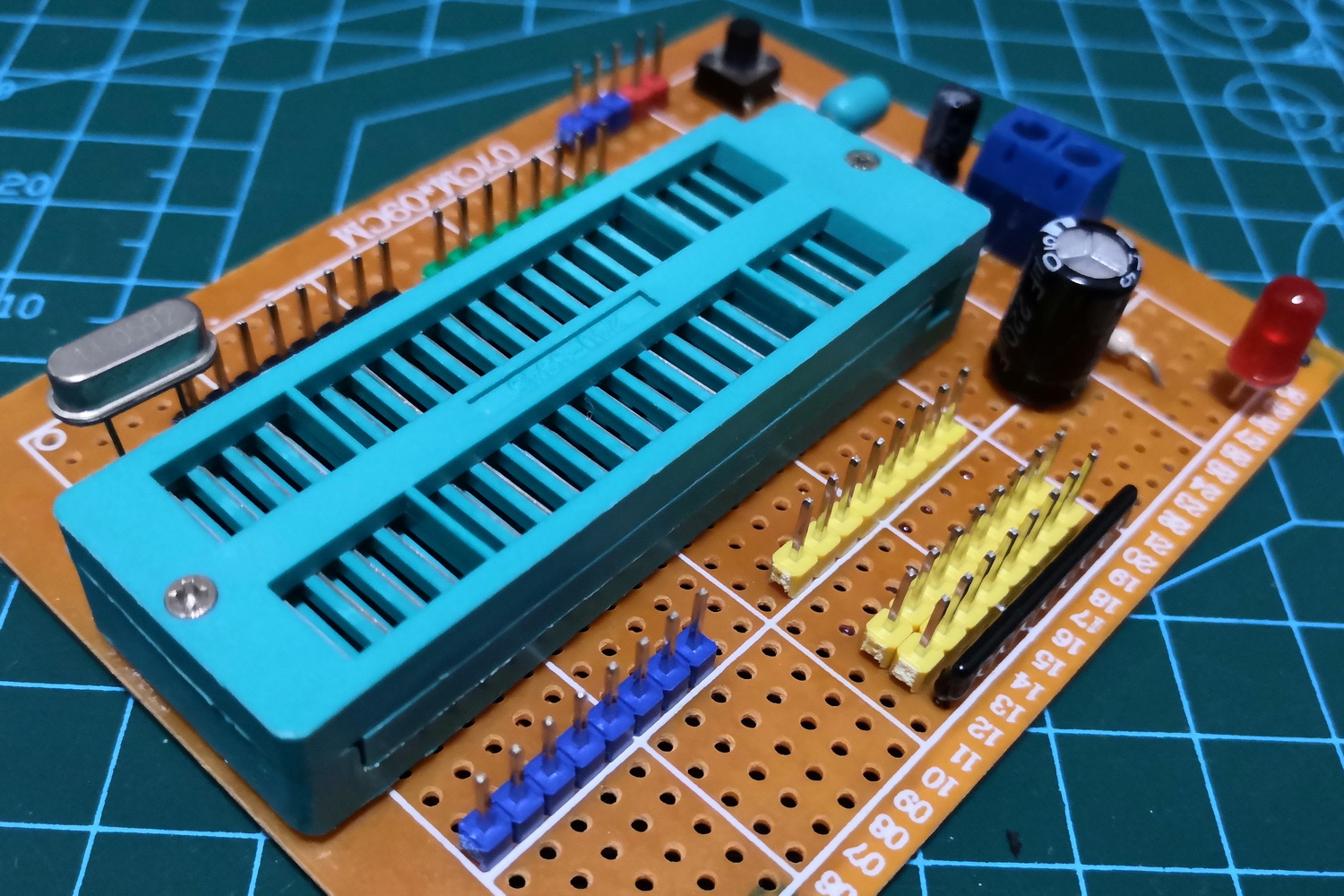

正面效果：

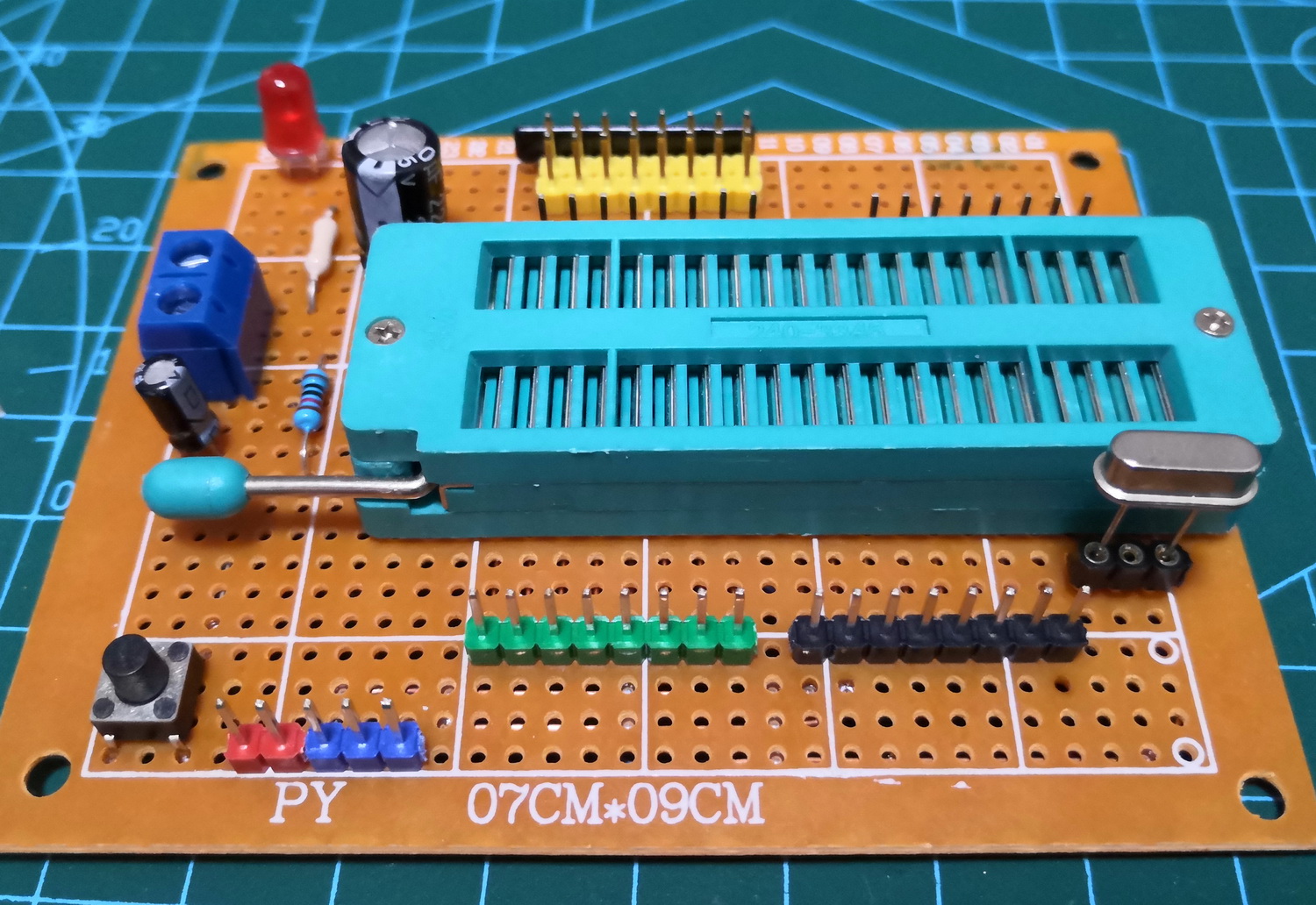

晶振采用插座連接，便于更換：

用短路跳線帽可以讓P0口連接“上拉電阻”：

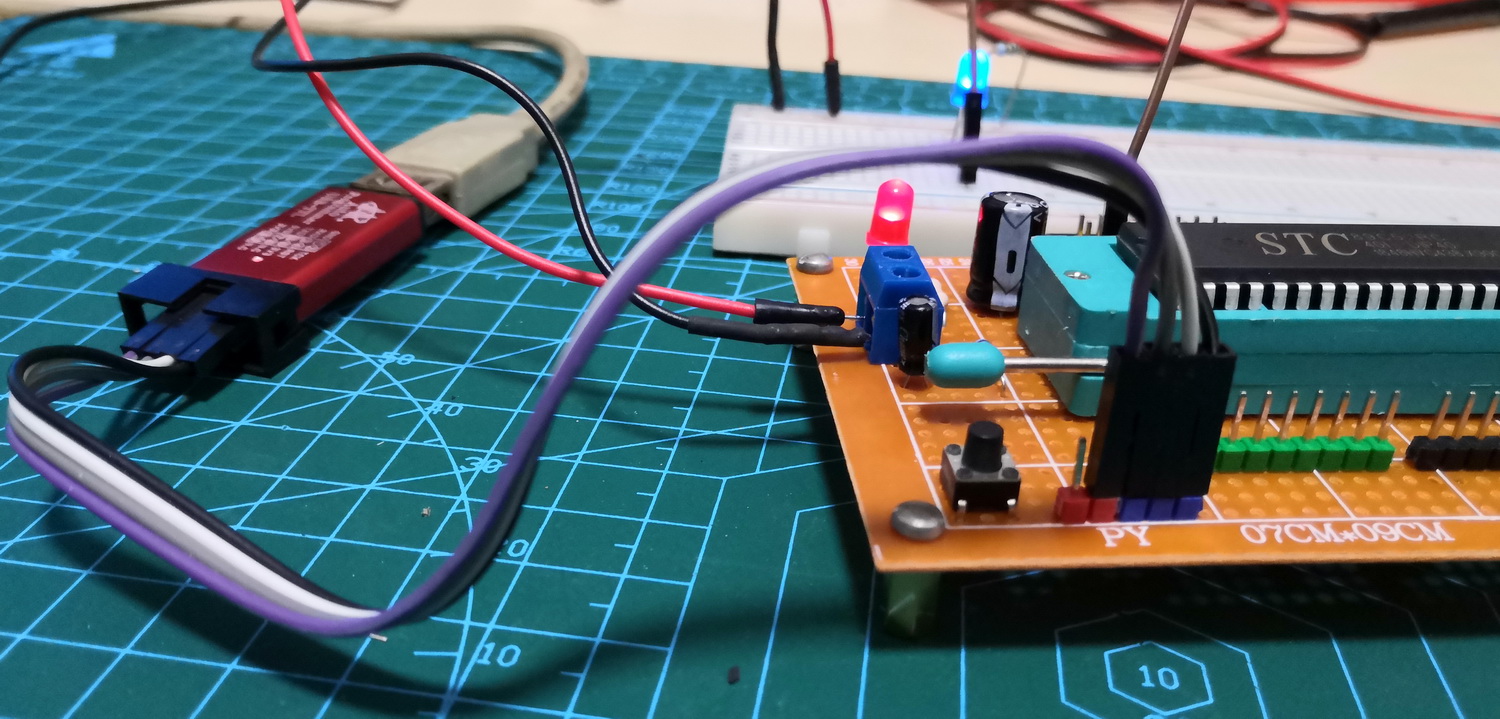

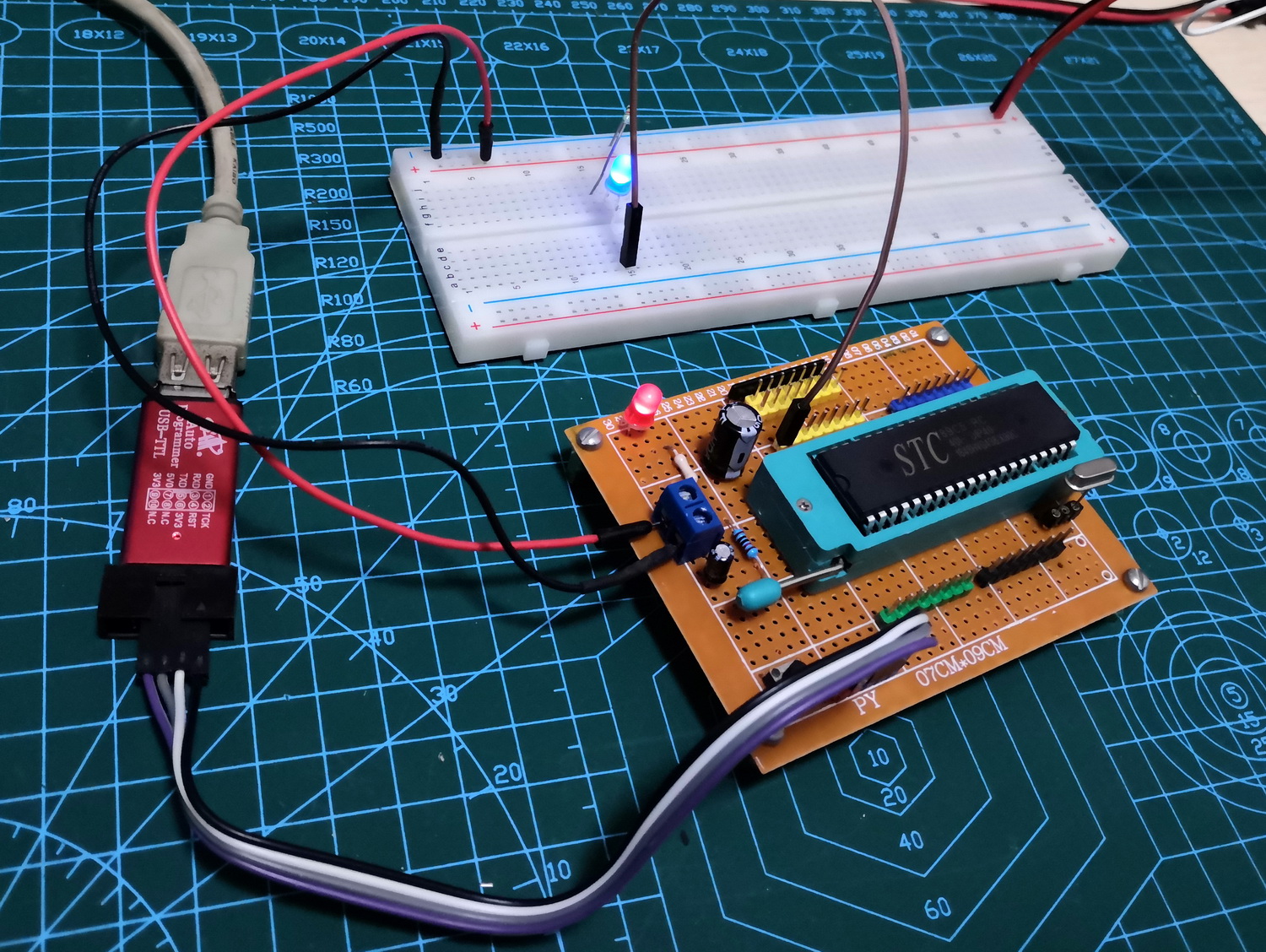

與面包板配合使用，再?gòu)?fù)雜的電路都可以搭建出來：

以前連接下載線，要認真地區分TXD與RXD，現在只需把下載線排列整齊，電源端連接紅色接線柱就可以很方便地插好了，不需再管其它的線。

ID:542117 · 發表于 2020-3-17 18:12

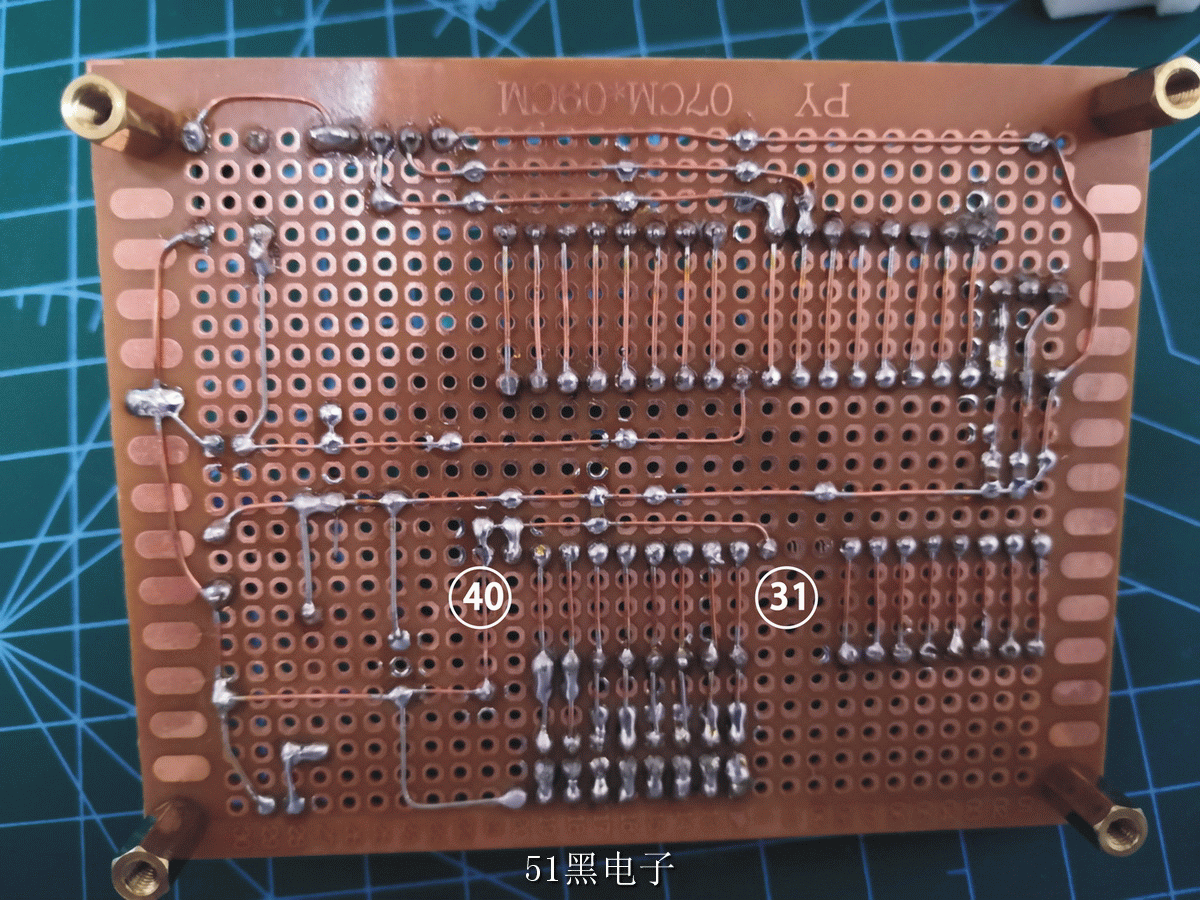

新手請教樓主，原理圖上的31腳是懸空的，實際焊接點好像接了VCC吧？

ID:630491 · 發表于 2020-3-17 19:47

lflgq 發表于 2020-3-17 18:12
新手請教樓主，原理圖上的31腳是懸空的，實際焊接點好像接了VCC吧？

這個接口接地和接vdd只是個存儲空間分配的問題

ID:97023 · 發表于 2020-3-17 20:34

lflgq 發表于 2020-3-17 18:12
新手請教樓主，原理圖上的31腳是懸空的，實際焊接點好像接了VCC吧？

看得真仔細，31腳確實是應該接VCC的，由于經常用Proteus仿真及畫電路圖，31腳不接VCC以及沒有晶振等元件也能仿真成功的，長期已往就養成習慣了，但實際電路我可是認真接了的。


ID:695749 · 發表于 2020-3-17 22:38

樓主動手能力強，謝謝分享！

ID:703364 · 發表于 2020-3-20 11:36

剛開始學，感覺需要準備的東西太多了，不會編程是硬傷！

ID:162514 · 發表于 2020-5-8 14:08

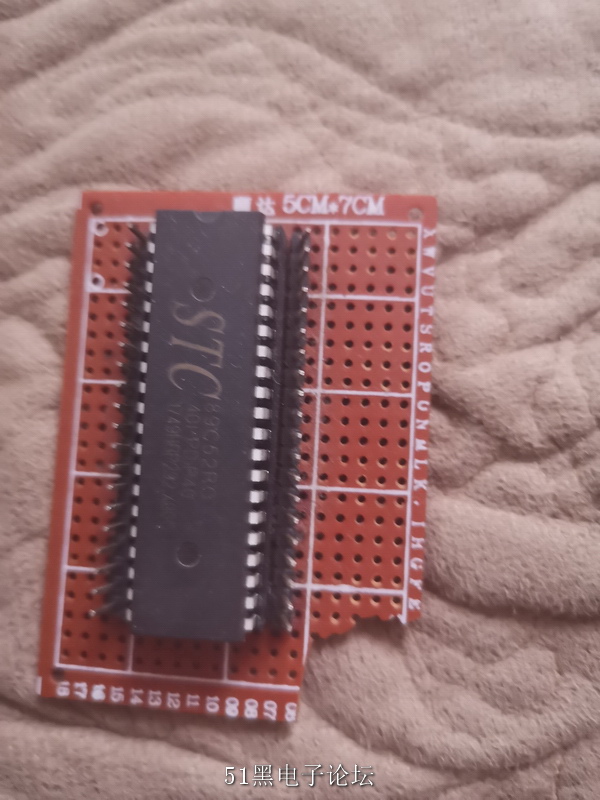

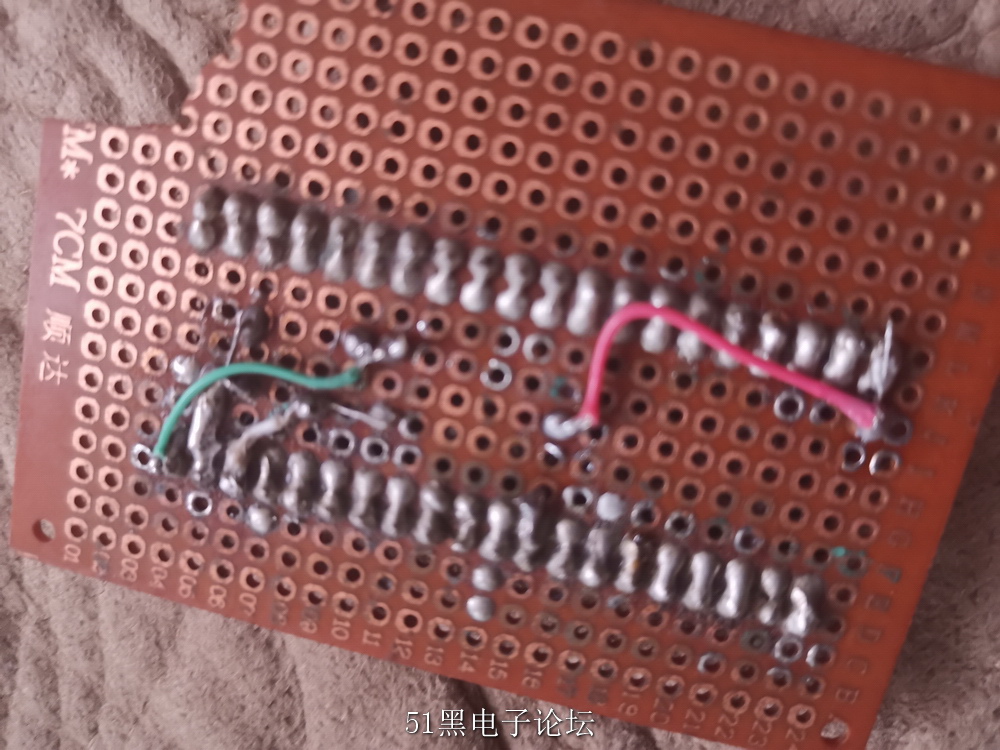

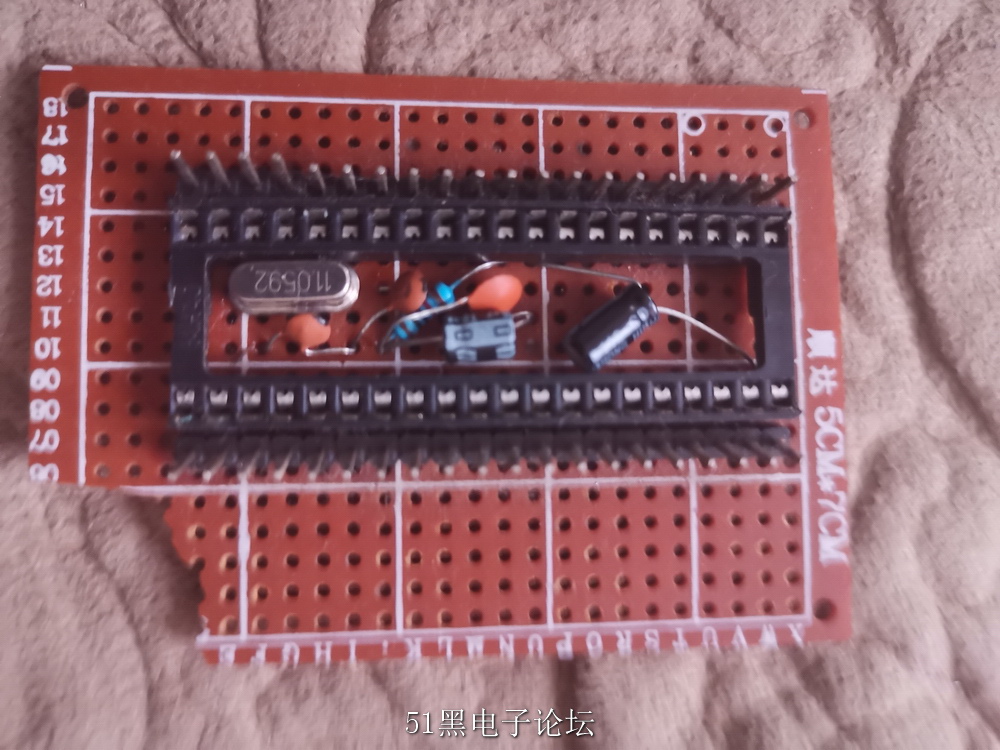

看你這個，再看我的，你要搞大上多了！

ID:305511 · 發表于 2020-5-9 13:05

八仙過海各顯神通哦！

ID:748085 · 發表于 2020-5-10 22:36

aing123 發表于 2020-5-8 14:08
看你這個，再看我的，你要搞大上多了！

你這個比較硬核😂

ID:558859 · 發表于 2020-5-13 17:35

樓主厲害，高手
