Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a07_TIMER1頻率計

ID:371233 · 發表于 2020-6-24 01:05

*本文及代碼參閱彭偉《單片機C語言程序設計實訓100例》

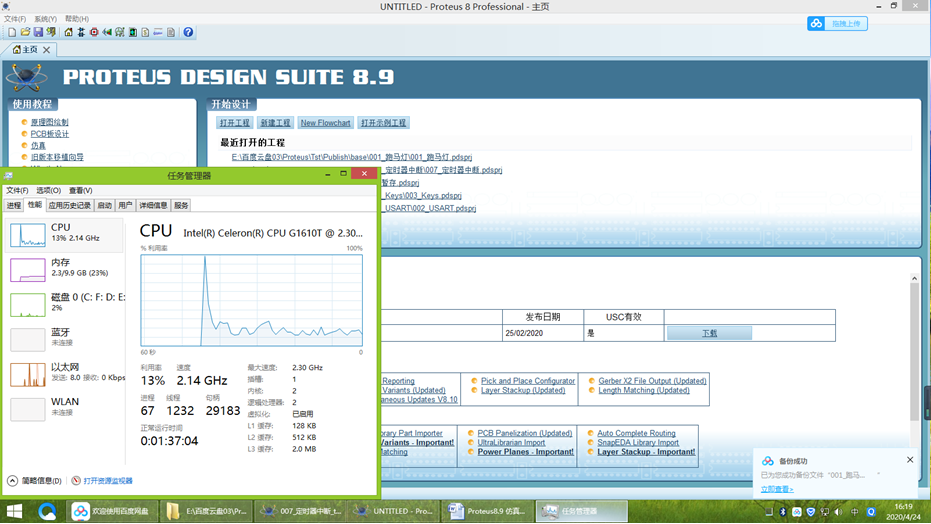

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

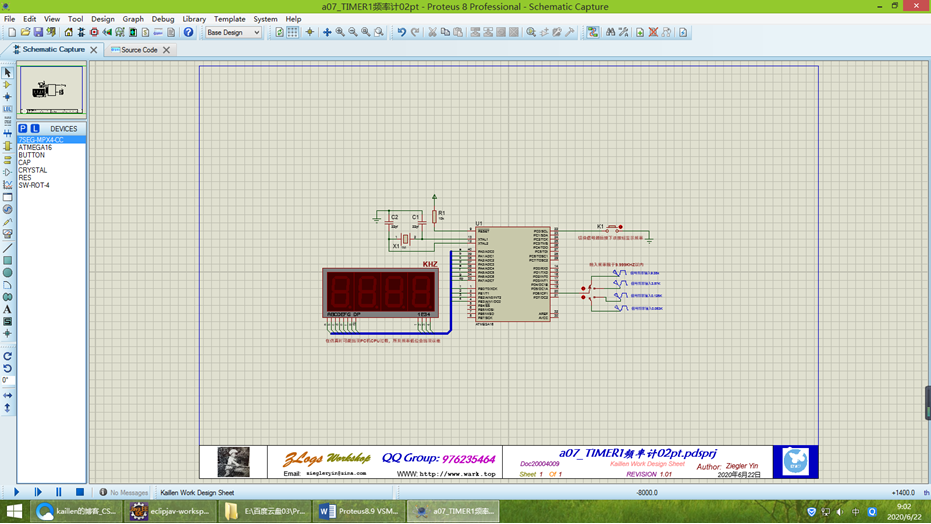

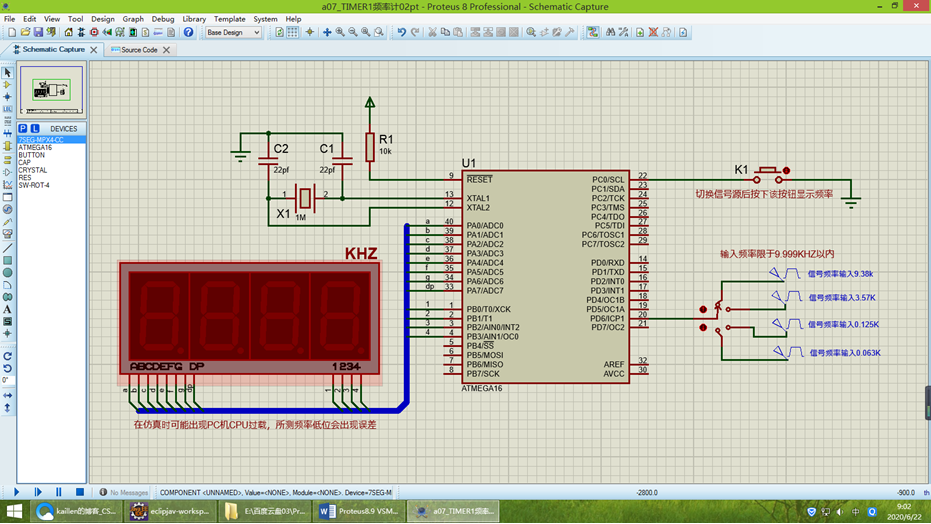

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

三，點擊Source Code標簽。(如下圖5所示)

圖5

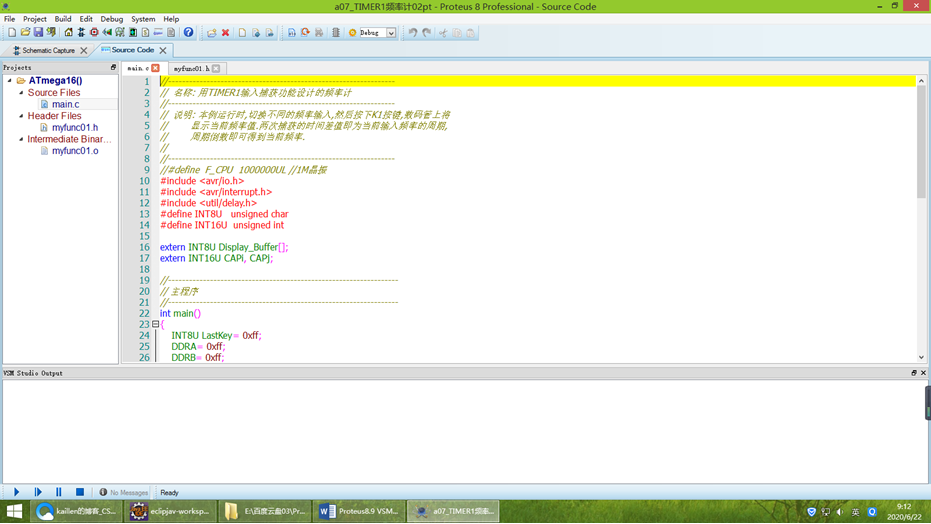

四，編輯main.c 代碼如Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a07_TIMER1頻率計 (如下圖6所示)

圖6

五，Main.c 代碼：

//-----------------------------------------------------------------
//  名稱: 用TIMER1輸入捕獲功能設計的頻率計
//-----------------------------------------------------------------
//  說明: 本例運行時,切換不同的頻率輸入,然后按下K1按鍵,數碼管上將
//       顯示當前頻率值.兩次捕獲的時間差值即為當前輸入頻率的周期,
//       周期倒數即可得到當前頻率.
//
//-----------------------------------------------------------------
//#define  F_CPU  1000000UL //1M晶振
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U  unsigned int

extern INT8U Display_Buffer[];
extern INT16U CAPi, CAPj;

//------------------------------------------------------------------
// 主程序
//------------------------------------------------------------------
int main()
{
INT8U LastKey= 0xff;
DDRA= 0xff;
DDRB= 0xff;
DDRC= 0x00; PORTC= 0xff;
DDRD= 0x00; PORTD= 0xff;
TCCR1B= _BV(ICNC1) | _BV(ICES1);
sei();
while(1) {
if(LastKey != PINC) {
TIMSK =_BV(TICIE1);
TCCR1B |= 0x01;
LastKey= PINC;
}
Show_FRQ_ON_DSY();
}
}

//------------------------------------------------------------------
// T1輸入捕獲中斷子程序
//------------------------------------------------------------------
ISR (TIMER1_CAPT_vect)
{
INT8U i;
if(CAPi== 0) CAPi= ICR1;
else {
CAPj= ICR1- CAPi;
CAPj= 1000000UL/ CAPj;
TIMSK= 0xfc;
for(i= 3; i !=0xff; i--) {
Display_Buffer= CAPj % 10;
CAPj /= 10;
}
TCNT1= CAPi= CAPj= 0;
}
}

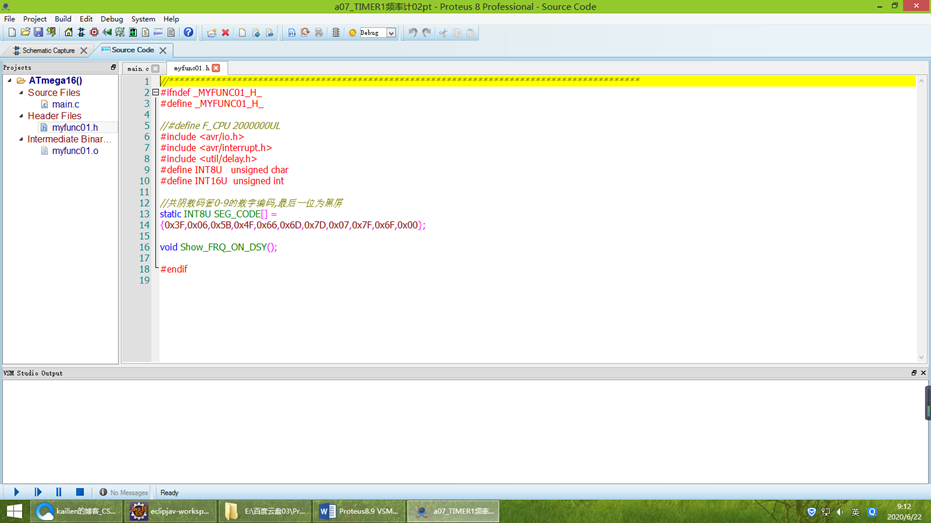

Myfunc01.h:
//******************************************************************************************
#ifndef _MYFUNC01_H_
#define _MYFUNC01_H_

//#define F_CPU 2000000UL
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U  unsigned int

//共陰數碼管0-9的數字編碼,最后一位為黑屏
static INT8U SEG_CODE[] =
{0x3F,0x06,0x5B,0x4F,0x66,0x6D,0x7D,0x07,0x7F,0x6F,0x00};

void Show_FRQ_ON_DSY();

#endif

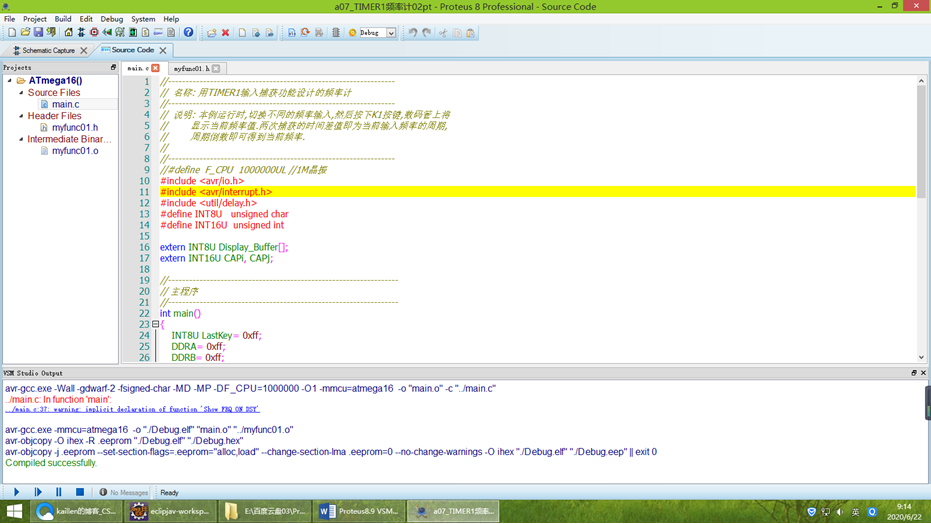

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)


下載附件

2020-6-24 01:03 上傳

圖7

七，點擊窗口左下方仿真按鈕，可見虛擬數字屏顯示。 (如下圖8，9，10所示)


下載附件

2020-6-24 01:03 上傳

圖8


下載附件

2020-6-24 01:03 上傳

圖9


下載附件

2020-6-24 01:03 上傳

圖10

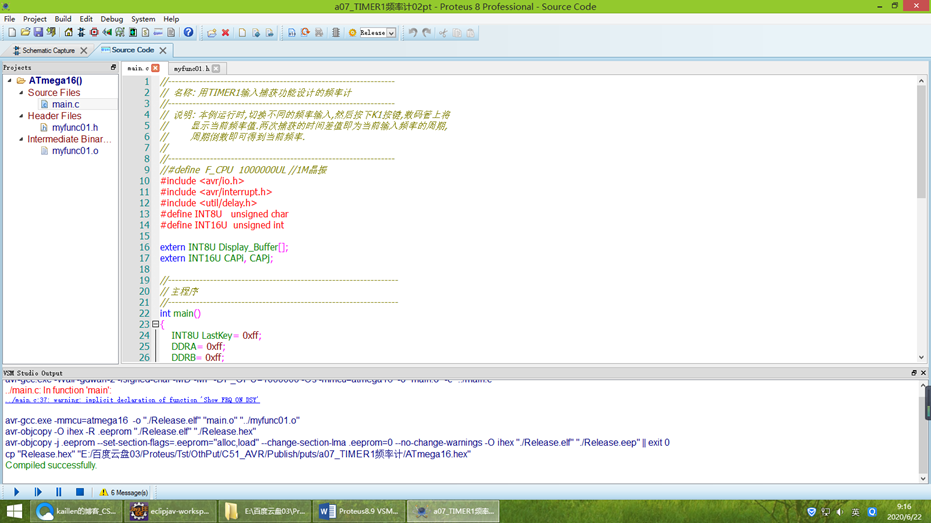

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)


下載附件

2020-6-24 01:03 上傳

圖11

附件Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a07_TIMER1頻率計在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
