Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a08_AD轉換結果

ID:371233 · 發表于 2020-6-25 10:05

*本文及代碼參閱彭偉《單片機C語言程序設計實訓100例》

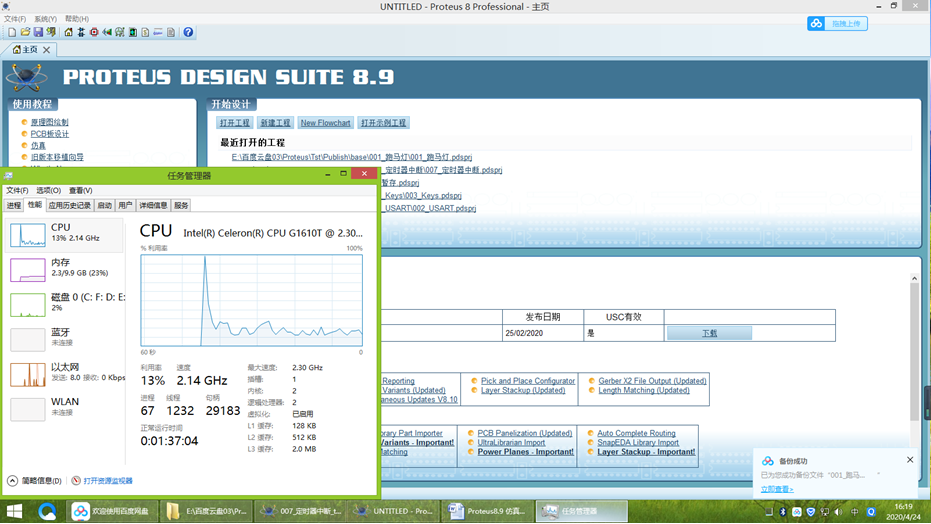

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)

圖1

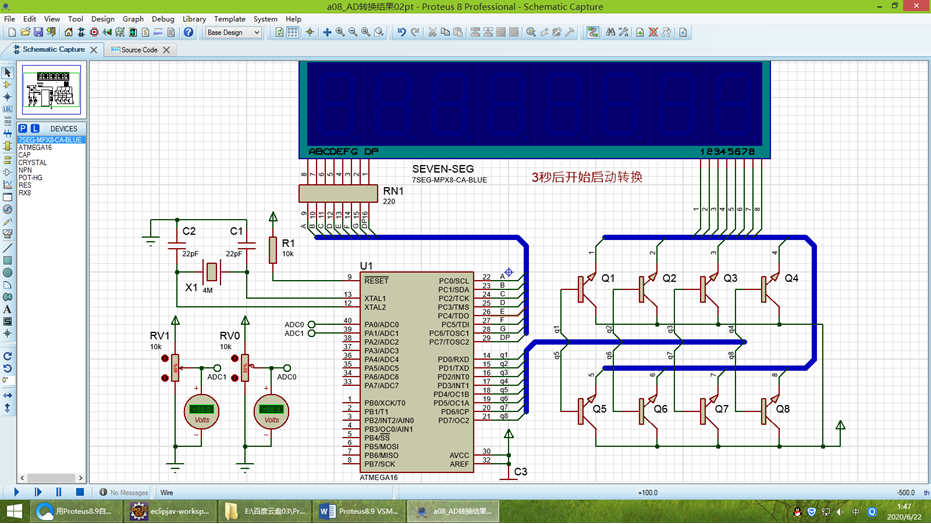

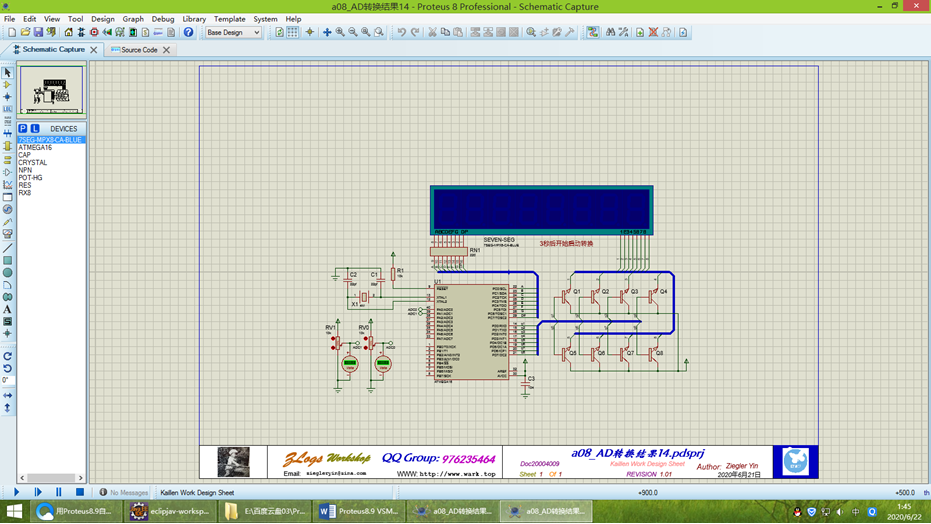

二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)

圖2

圖3

圖4

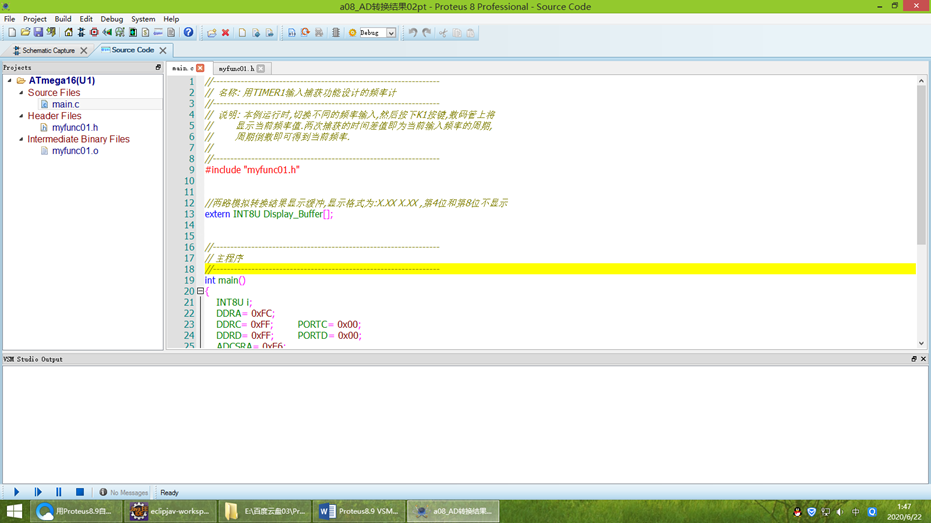

三，點擊Source Code標簽。(如下圖5所示)

圖5

四，編輯main.c 代碼如Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a08_AD轉換結果 (如下圖6所示)

圖6

五，Main.c 代碼：

#include "myfunc01.h"

//兩路模擬轉換結果顯示緩沖,顯示格式為:X.XX X.XX ,第4位和第8位不顯示
extern INT8U Display_Buffer[];

//-----------------------------------------------------------------
// 主程序
//-----------------------------------------------------------------
int main()
{
INT8U i;
DDRA= 0xFC;
DDRC= 0xFF; PORTC= 0x00;
DDRD= 0xFF; PORTD= 0x00;
ADCSRA= 0xE6;
_delay_ms(3000);
while(1) {
ADC_Convert(0); ADC_Convert(1);
for(i= 0; i< 8; i++) {
PORTC= 0xff;
PORTD= _BV(i);
PORTC= SEG_CODE[Display_Buffer];
if(i== 0 || i== 4) PORTC &= 0x7F;
_delay_ms(4);
}
}
}

Myfunc01.h:
//******************************************************************************************
#ifndef _MYFUNC01_H_
#define _MYFUNC01_H_

//#define F_CPU 2000000UL
#include <avr/io.h>
#include <avr/interrupt.h>
#include <util/delay.h>
#define INT8U unsigned char
#define INT16U unsigned int

//各數字的數碼管段碼,最后一位為空白
static INT8U SEG_CODE[] =
{0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x90,0xFF};

void ADC_Convert(INT8U CH);

#endif

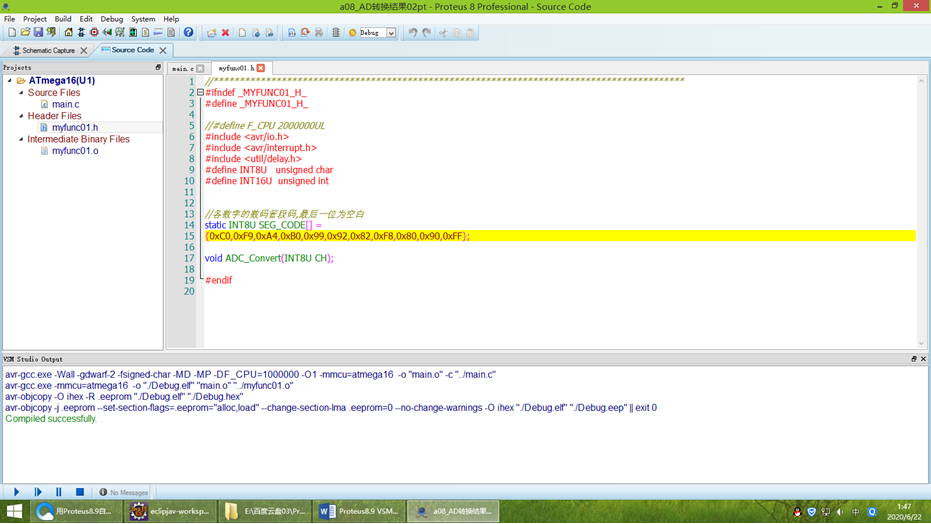

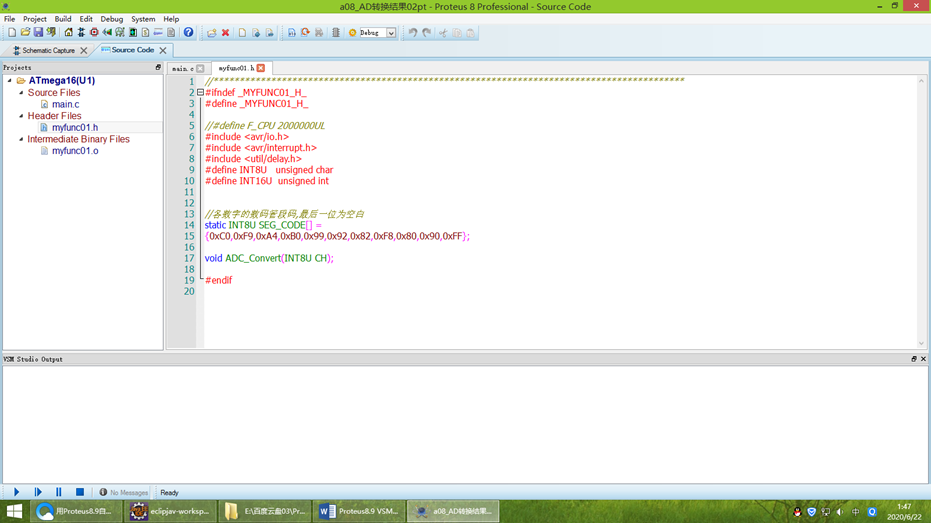

六，點擊構建工程按鈕，編譯工程。(如下圖7所示)


下載附件

2020-6-25 10:03 上傳

圖7

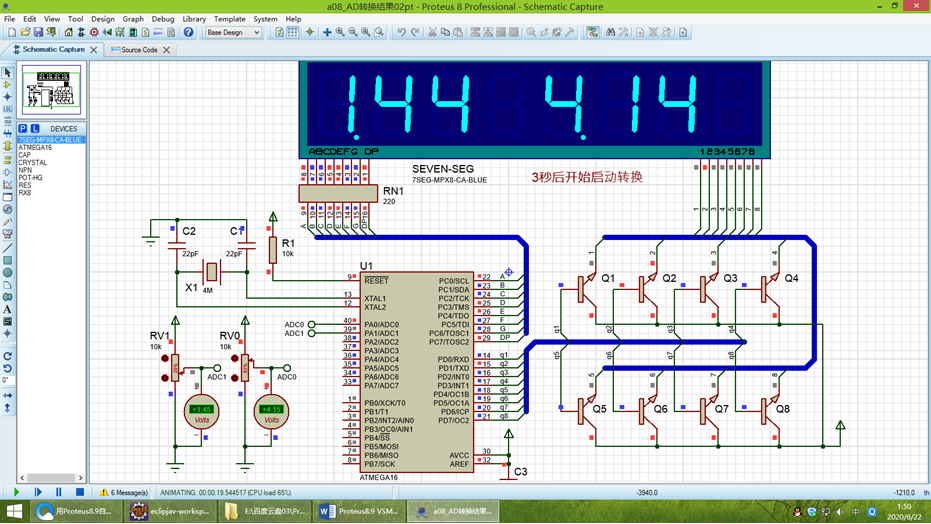

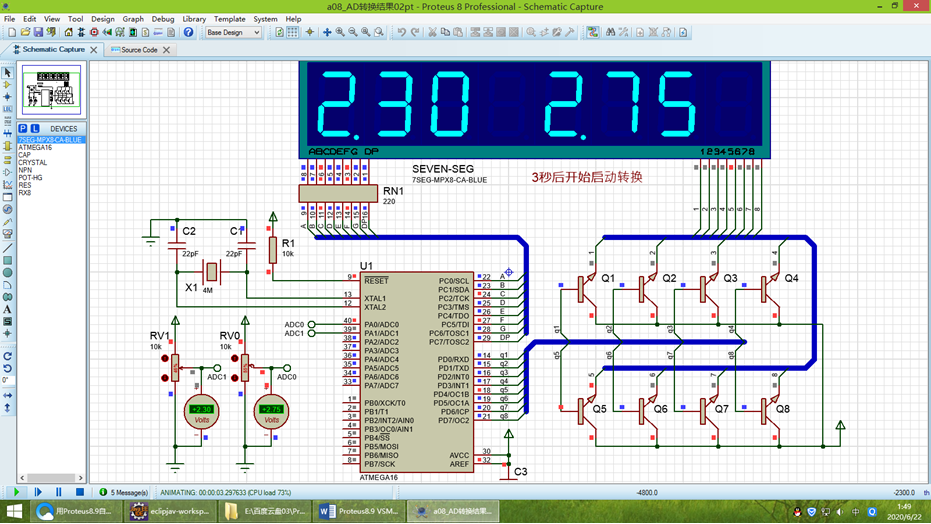

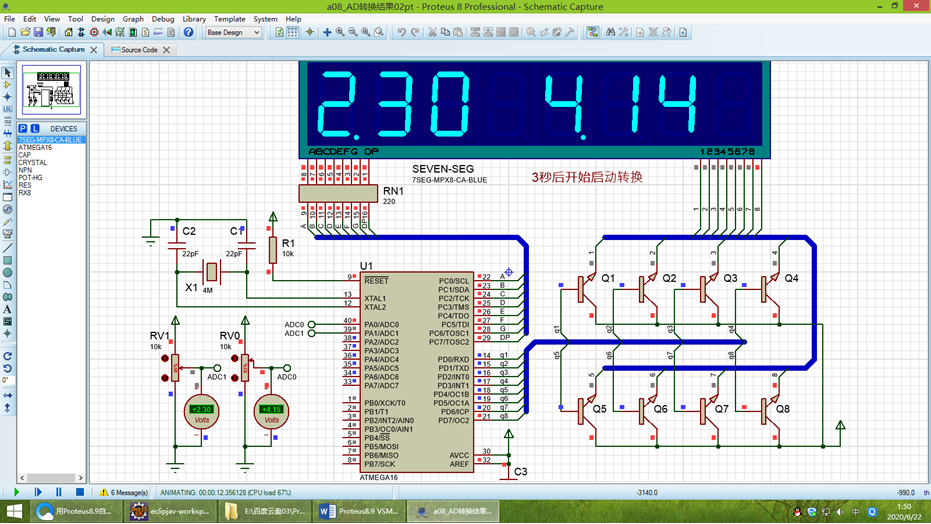

七，點擊窗口左下方仿真按鈕，可見虛擬數字屏顯示。 (如下圖8，9，10所示)


下載附件

2020-6-25 10:03 上傳

圖8


下載附件

2020-6-25 10:03 上傳

圖9


下載附件

2020-6-25 10:03 上傳

圖10

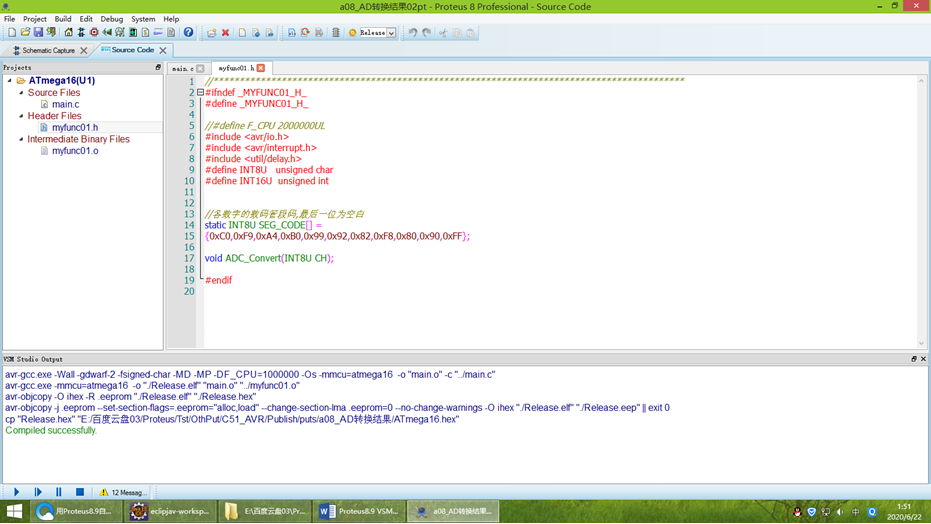

八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖11所示)


下載附件

2020-6-25 10:03 上傳

圖11

附件Proteus8.9 VSM Studio WINAVR編譯器仿真ATmega16系列a08_AD轉換結果在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
