本帖最后由 kaillen 于 2020-8-10 16:45 編輯

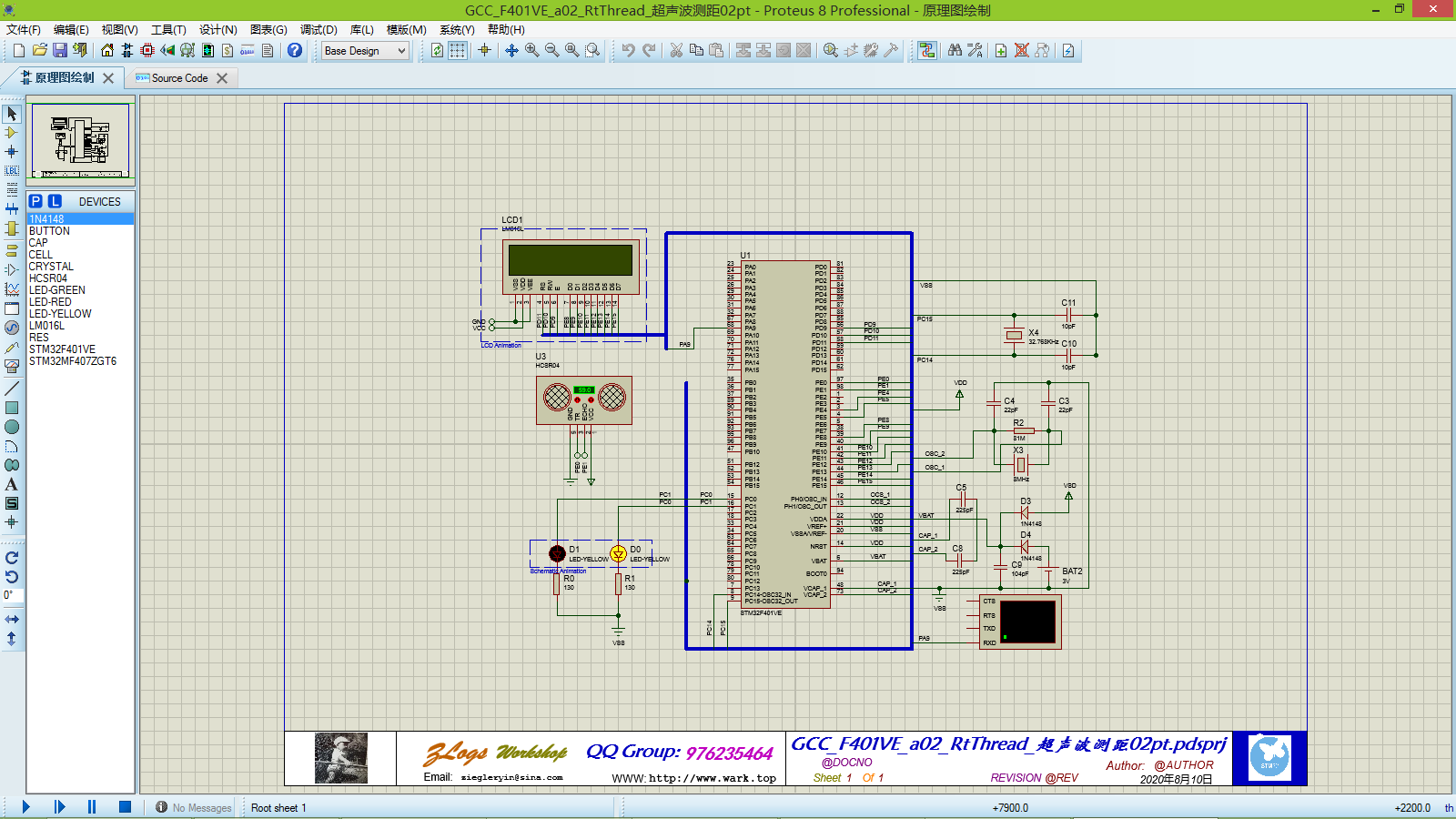

一，打開文件（可以隨文下載放置在文檔中打開）。(如下圖1所示)
圖1
二，調整原理圖大小，適合可視，另存工程文件。(如下圖2，3，4所示)
圖2
圖3
圖4

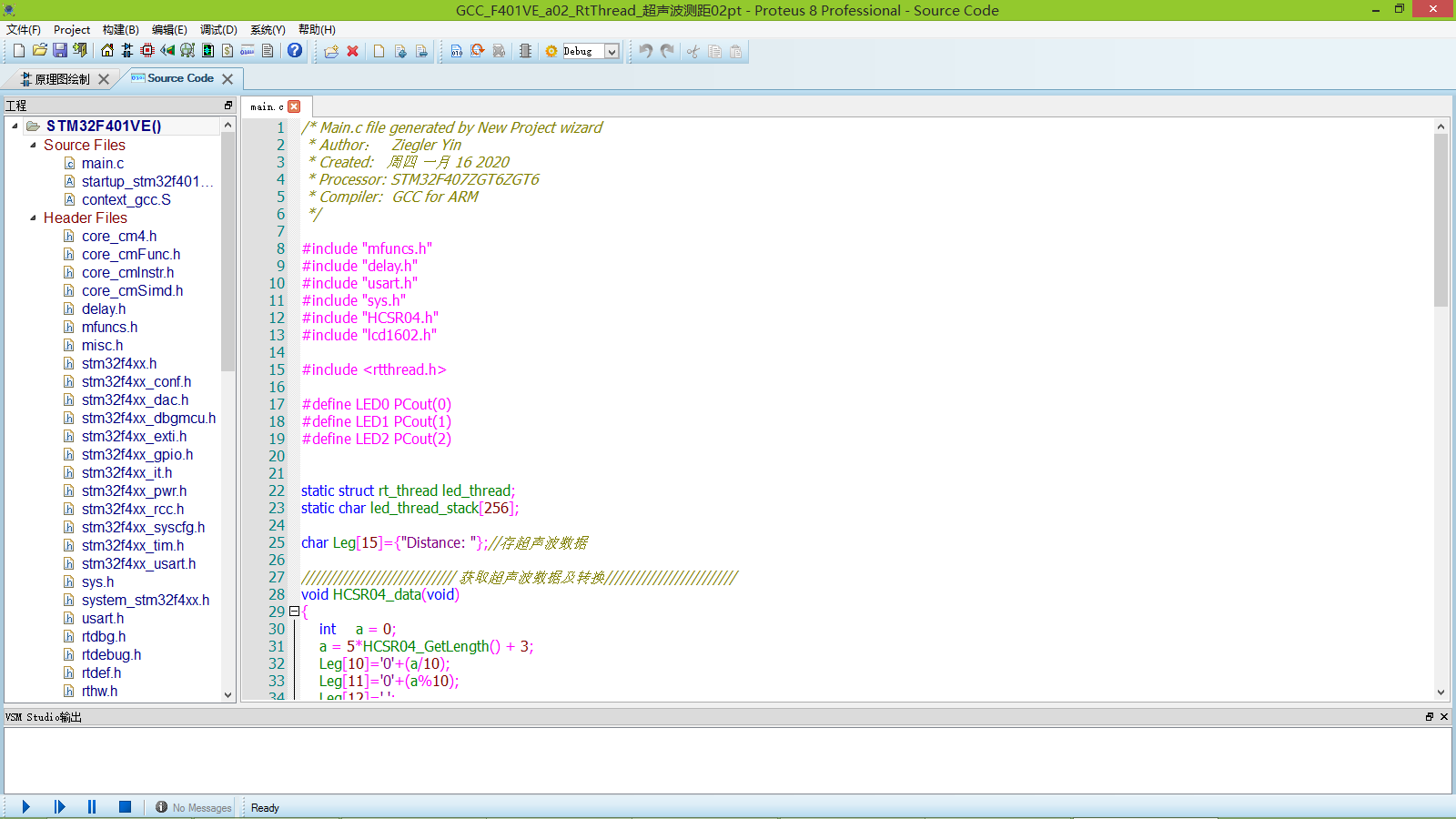

三，點擊Source Code標簽。(如下圖5所示)
圖5
四，編輯main.c Proteus8.9 VSM Studio GCC編譯器仿真STM32F401VE_RtThread系列a02_超聲波測距 (如下圖6所示)
五，Main.c 代碼：
* Main.c file generated by New Project wizard
* Author： Ziegler Yin
* Created: 周四 一月 16 2020
* Processor: STM32F407ZGT6ZGT6
* Compiler: GCC for ARM
*/
#include "mfuncs.h"
#include "delay.h"
#include "usart.h"
#include "sys.h"
#include "HCSR04.h"
#include "lcd1602.h"
#include <rtthread.h>
#define LED0 PCout(0)
#define LED1 PCout(1)
#define LED2 PCout(2)
static struct rt_thread led_thread;
static char led_thread_stack[256];
char Leg[15]={"Distance: "};//存超聲波數據
//////////////////////////// 獲取超聲波數據及轉換////////////////////////
void HCSR04_data(void)
{
int a = 0;
a = 5*HCSR04_GetLength() + 3;
Leg[10]='0'+(a/10);
Leg[11]='0'+(a%10);
Leg[12]='.';
a = a*100;
Leg[13] = '0'+(a%100)/10;
Leg[14] = '0'; // '0'+(a%1000) 第四位沒獲取到，所以只能寫入0
}
/////////////////////////// END ///////////////////////////////////////////
static void MX_GPIO_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC, ENABLE);//使能GPIOF時鐘
//GPIOF9,F10初始化設置
GPIO_InitStructure.GPIO_Pin= GPIO_Pin_0 | GPIO_Pin_1 | GPIO_Pin_2;//LED對應引腳
GPIO_InitStructure.GPIO_Mode= GPIO_Mode_OUT;//普通輸出模式
GPIO_InitStructure.GPIO_OType= GPIO_OType_PP;//推挽輸出
GPIO_InitStructure.GPIO_Speed= GPIO_Speed_100MHz;//100MHz
GPIO_InitStructure.GPIO_PuPd= GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOC, &GPIO_InitStructure);//初始化
LED0= 0;
LED1= 1;
}
static void led_thread_entry(void * parameter) {
while(1) {
LED0= ~LED0;
LED1= ~LED1;
HCSR04_data();
LClear();
delay_ms(10);
ShowStr(1, 0, "Kaillen Work", 12);
ShowStr(1, 1, Leg, 15);
uprint(Leg);
uprint("\r\n控制芯片STM32F401VE_a02_TeThread超聲波測距仿真開始了。\r\n");
delay_ms(1000);
}
}
int main(void)
{
delay_init(84); //初始化延時函數
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//設置系統中斷優先級分組2
uart_init(9600);//初始化串口波特率為115200
MX_GPIO_Init();
GPIOSt_Init();
lcd_init();
HCSR04_GPIO();
HCSR04_TIM2_Config();
TIM2_IRQHandler();
rt_err_t rst;
rst= rt_thread_init(&led_thread,
"ledshine",
led_thread_entry,
RT_NULL,
&led_thread_stack[0],
sizeof(led_thread_stack),
RT_THREAD_PRIORITY_MAX - 2,
20);
if(rst== RT_EOK) {
rt_thread_startup(&led_thread);
}
while(1) {
rt_thread_mdelay(100);
}
}

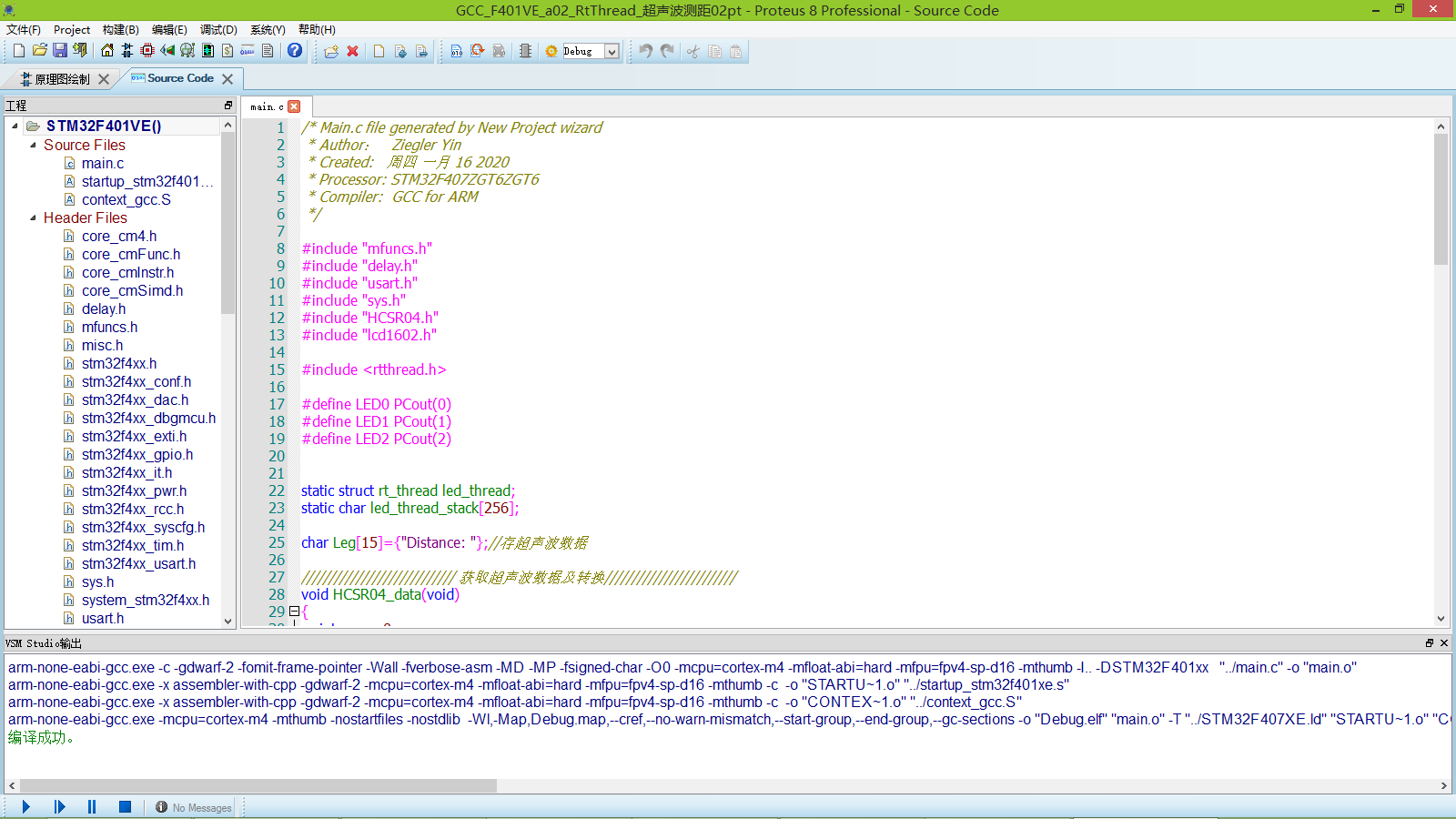

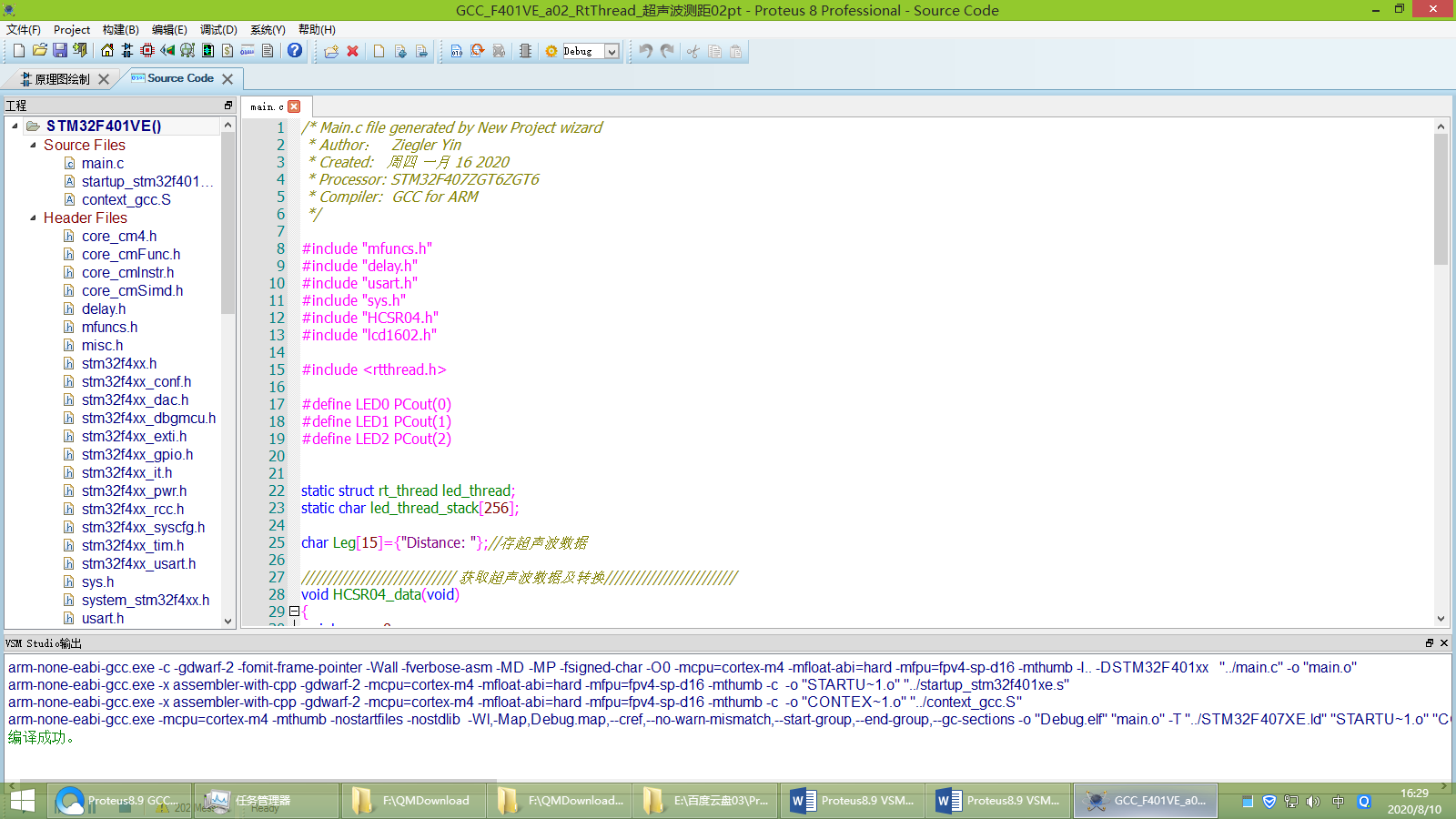

六，點擊構建工程按鈕，編譯工程。(如下圖6所示)
圖6
七，點擊窗口左下方仿真按鈕，可見虛擬LCD顯示。 (如下圖7，8，9所示)
圖7
圖8
圖9
八，選擇release，點擊構建工程按鈕，編譯工程生成Hex文件。(如下圖10所示)
圖10
附件Proteus8.9 VSM Studio GCC編譯器仿真STM32F401VE_RtThread系列a02_超聲波測距在已安裝Proteus8.9的計算機文件夾中打開即可
需要進一步了解，請加入QQ群：976235464
|
