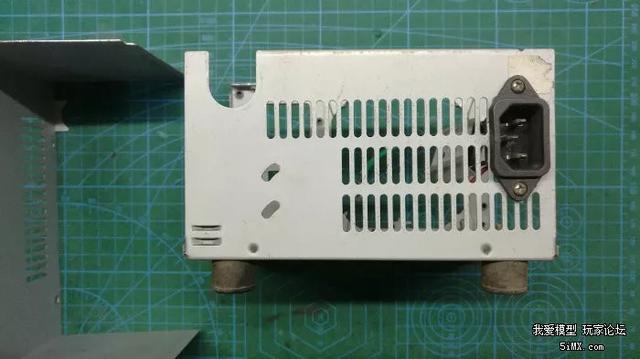

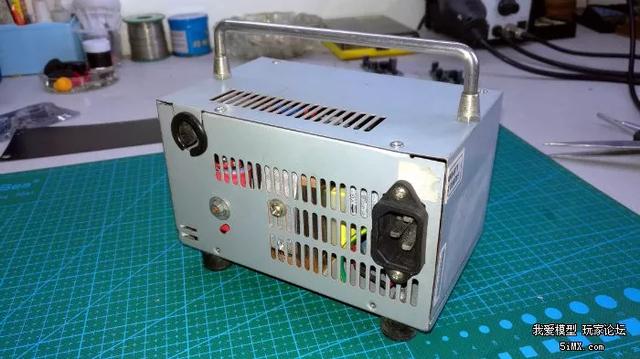

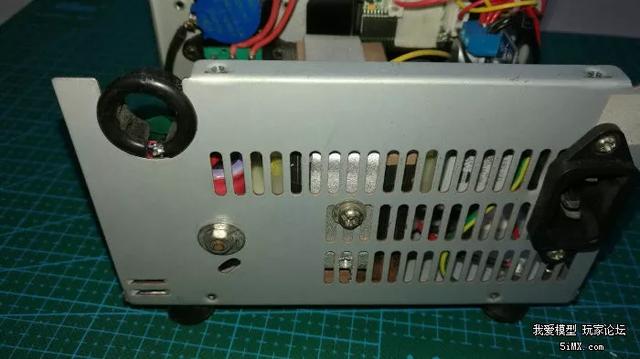

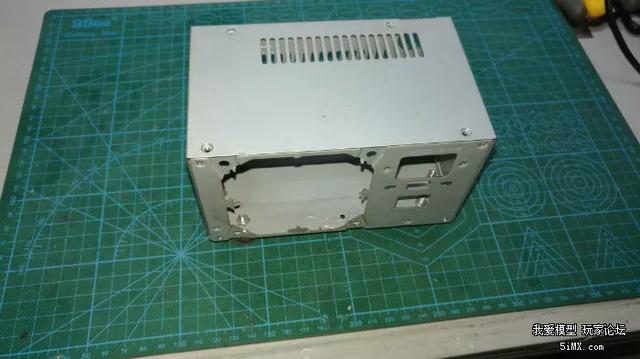

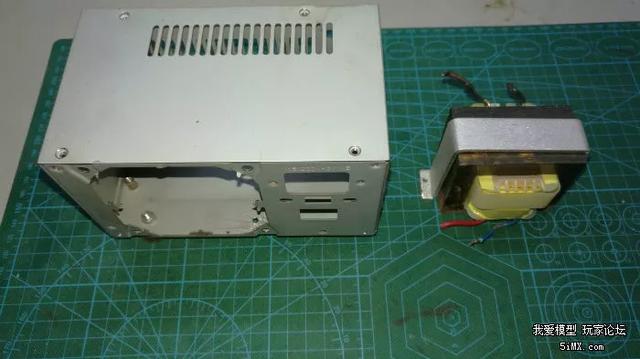

DIY的這個電源采用的是傳統的線性電源（變壓器降壓）結構，雖然稍顯笨重，但精心設計后體積也比較小巧，同時線性電源相比開關電源也有它的優勢，電源雜波干擾小，因?yàn)榻祲翰糠质侨綦x的，安全性能也比較高。 電源外殼我選擇了一種尺寸較小的電腦電源外殼，去掉電子電路、風扇燈部分，保留插座、開關等，將風扇空的支撐剪掉，插座移位到背面；
變壓器采用單位報廢的24V監控?cái)z像機變壓器，功率50W左右，工作電流3A；

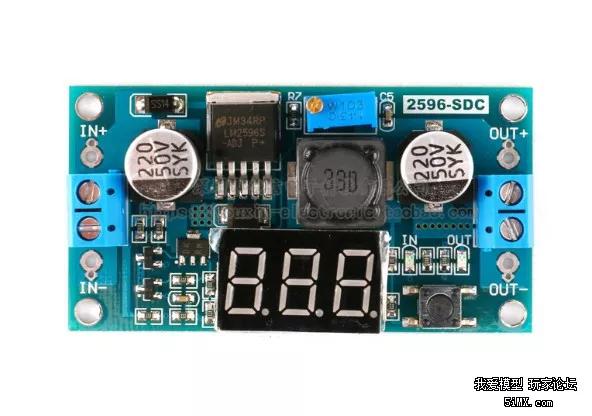

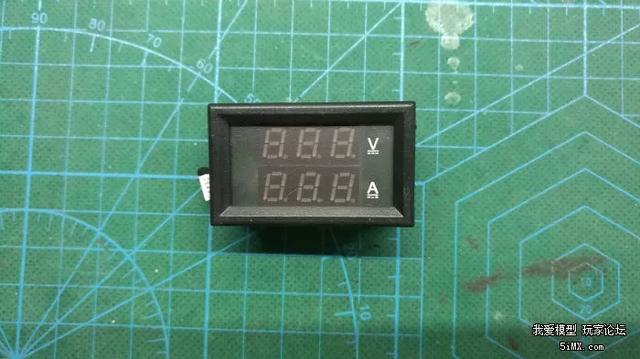

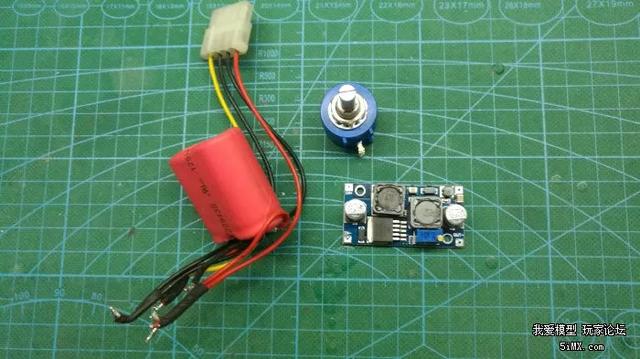

手頭上有個帶數碼管的0~40V直流調壓模塊，去掉數碼管旁的三端穩壓貼片，電壓表用的是0~100V雙顯電壓、電流表，整流全橋一個，濾波電容用了2只35V3300uf并聯，一只100K的高精度線繞可變電阻；

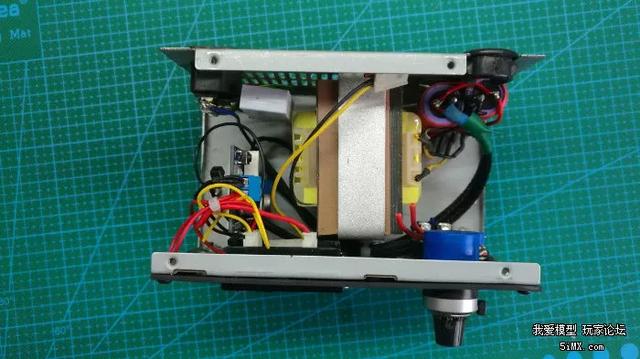

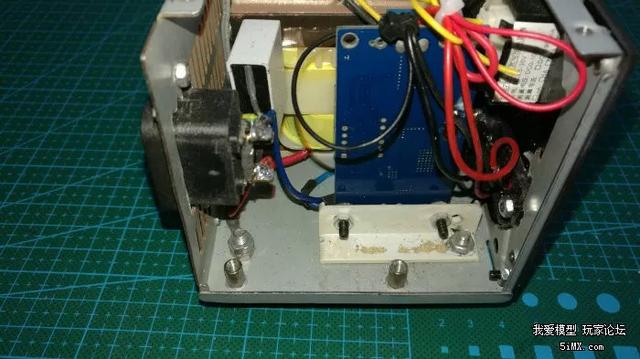

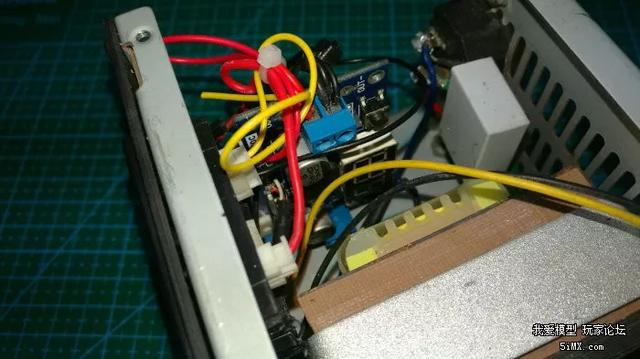

去掉調壓模塊上的方形調壓電位器，用3根連線鏈接精密可調電位器， 將上述電子元件合理分布組裝在機箱內，電鉆、螺絲緊固，跳線焊接接，熱縮管、蛇皮網等做安全防護；底座用了四只橡皮座；頂面加了一直設備上拆下來的拉手座提手；

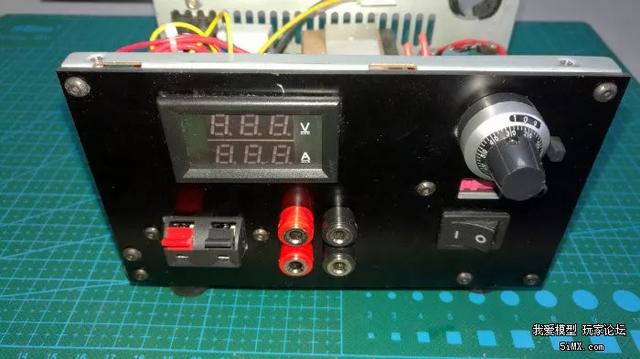

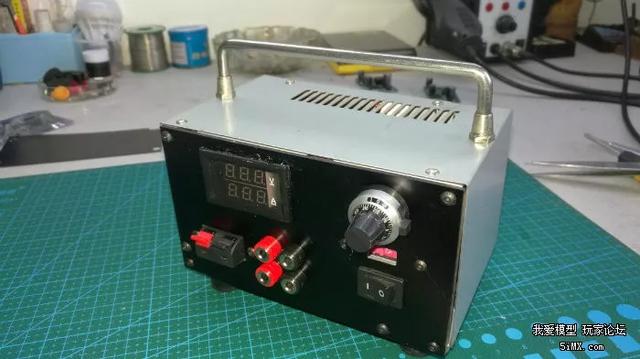

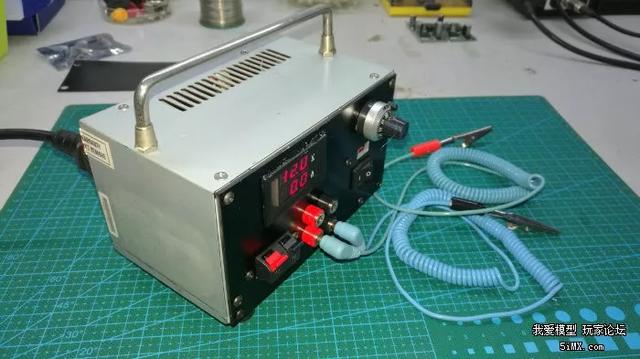

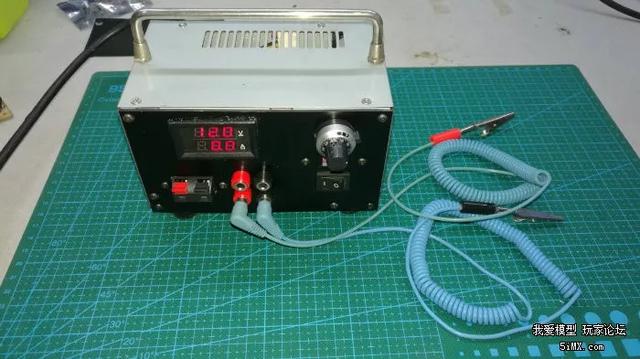

面板用2mm厚黑色玻纖板，cnc后固定。安裝表頭、調節電位器、插座開關等，大工基本告成！

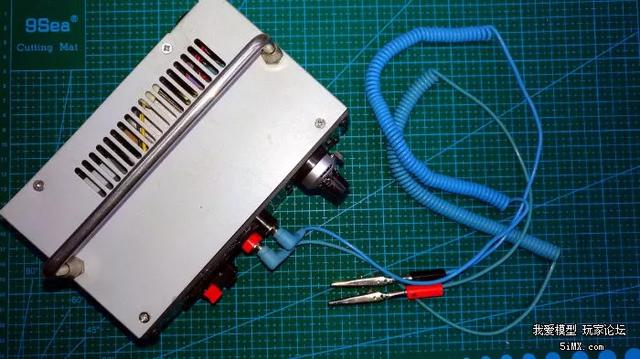

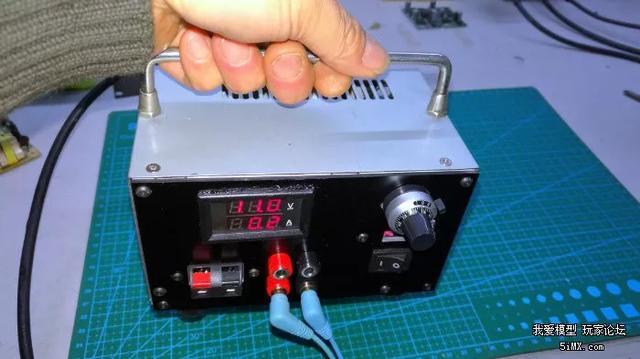

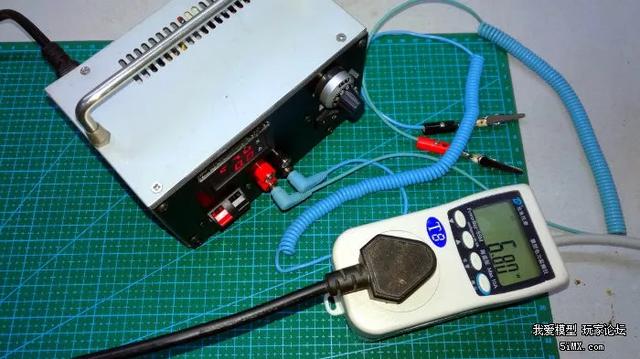

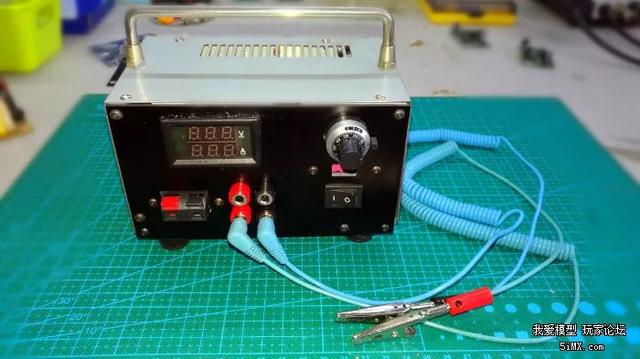

實測電壓可調節范圍在1.7V~35.5V，空載功耗6.5W左右，用于35V、3A以下電流的電路檢測等足以；面板上有3組不同接口電源輸出座，一組預留座其他擴展用；配上改裝的2條靜電手帶線是不是很爽？
總結一下：本電源皮實而小巧，電磁雜波干擾少，電壓調節范圍廣，加上分流器就可同時檢測電流，使用非常方便，是電子DIY愛好者必備之物。
|
