[經驗] 樂拓USB示波器免費試用連載樂拓USB示波器對比測試

ID:412156 · 發表于 2020-8-21 10:35

一、驅動安裝
開箱之后，準備試用；
我的電腦安裝的是WIN7系統，按照配套的LOTO驅動安裝指南的指導進行安裝，一次成功；
安裝指南寫的很詳細，這里就不再復述。

二、TeKtronixTDS210數字示波器

在公司里一直使用的是TeKtronix TDS210數字示波器

TDS 210是一種小巧便攜的數字實時示波器，具有60MHz的帶寬，每個通道具有1GS/s取樣率和2500點記錄長度，雙時基，視頻觸發功能，擁有RS232、GPIB、Centronics通信端口。
用這款示波器和樂拓的一起測試同一個信號來比較一下。
三、測直流1.2V
正式測試前，現將兩個示波器的表筆都調至*1檔

用我公司的一款控制器作為信號源
由右圖為1.2V的原理圖。

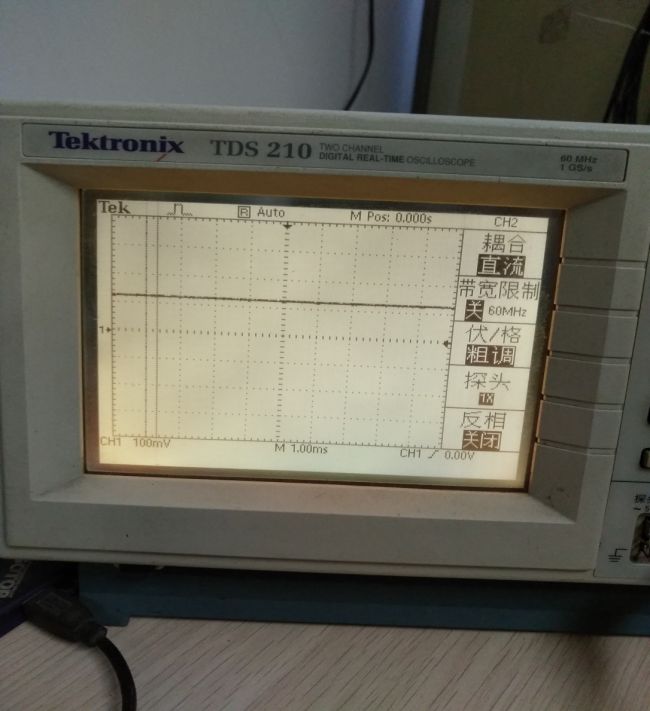

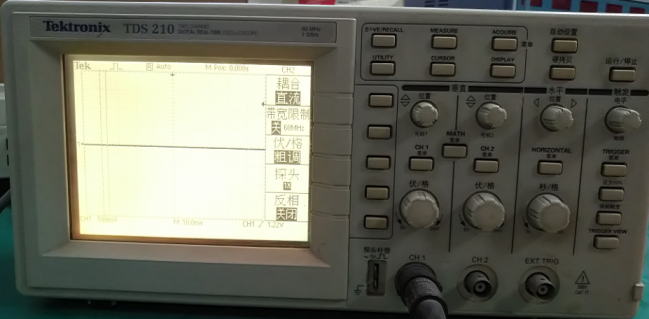

TDS210示波器的顯示結果如下；

樂拓的示波器的顯示結果如下；

兩款示波器的顯示結果還是非常接近的；
四、測量電壓電流的取樣信號

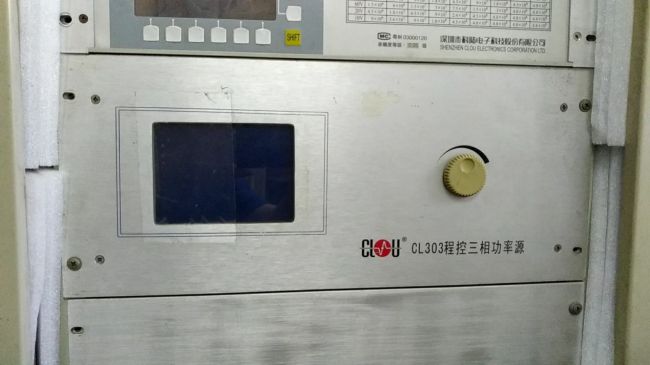

為控制器供電的功率源是CL303程控三相功率源

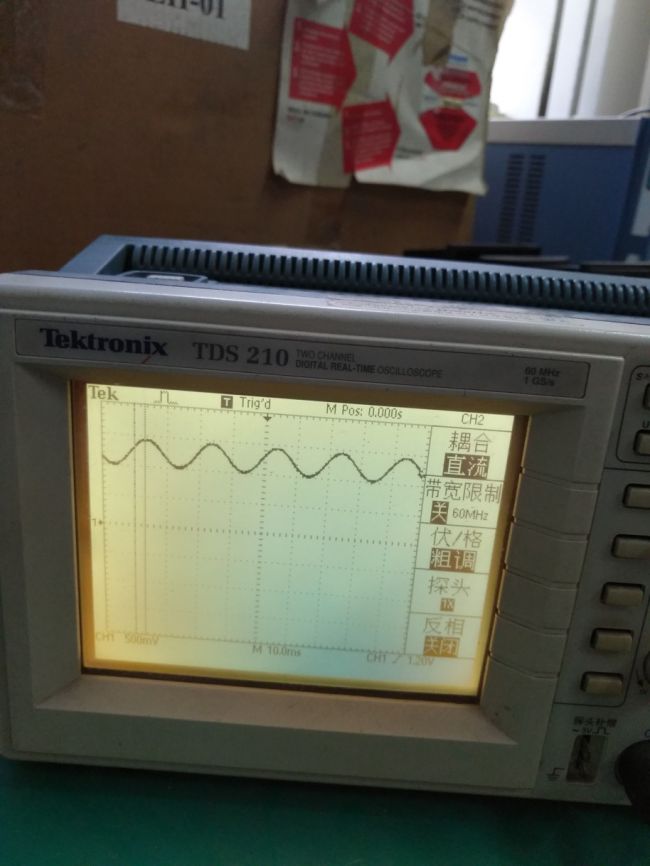

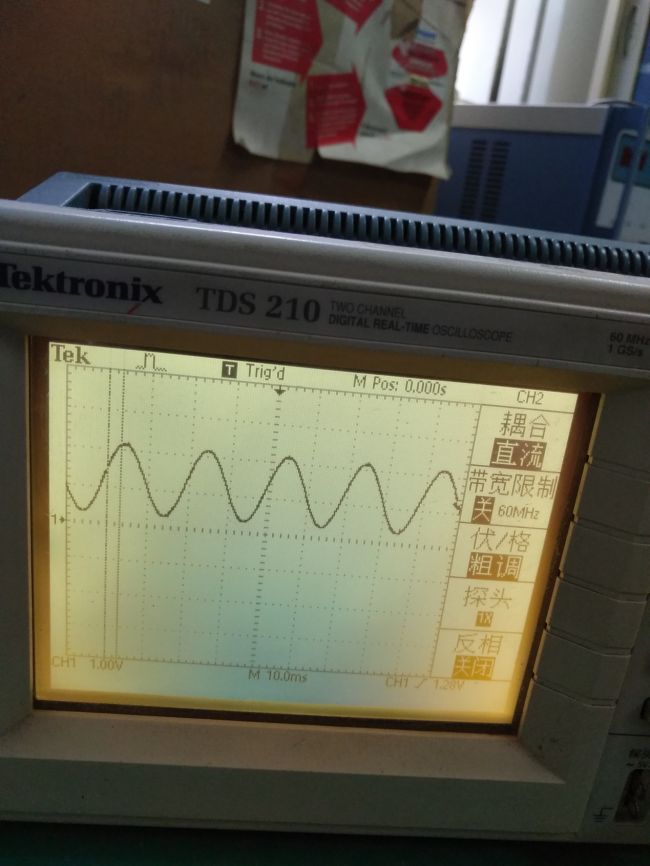

TDS210的顯示如下

用自動調檔，最終會顯示一個幾乎靜止的波形，非常便于觀察。

樂拓示波器顯示如下：

上圖是使用自動按鈕后顯示的結果，參數不好，窗口無法顯示一個完整的波形

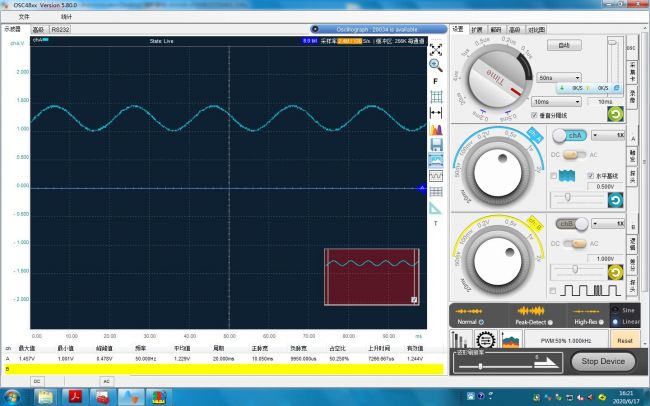

下圖是參考TDS示波器的參數，手動在操作窗口設置后的顯示結果

雖然不是靜止的，但是顯示的波形完整清晰，還是很不錯的。

電流取樣信號的測量結果與電壓的差不多，就直接上圖片了；

使用自動擋的結果；
手動調整參數后的顯示結果。
總的來說，顯示清晰，與TDS210差別不大，且更加便捷，但是自動的功能似乎弱一點，不能很快定位出波形，需要手動調節采樣周期。
