拆解一堆含三極管與場效應管的電路板

ID:97023 · 發表于 2020-8-28 23:34

本帖最后由 ztzp 于 2020-8-28 23:55 編輯

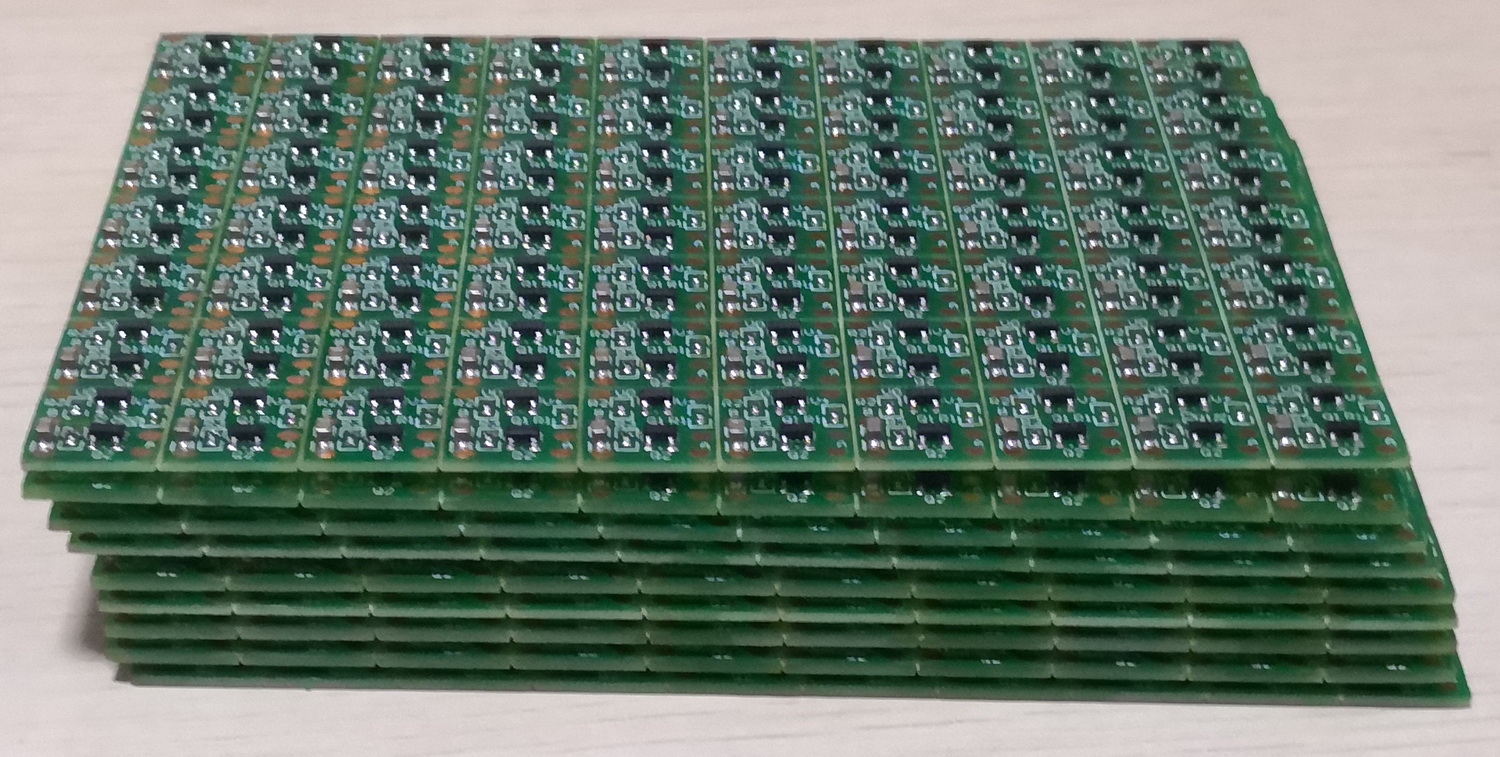

　　在隔壁論壇以每板1.50元的價格買了十塊電路板，每塊共7*10=70片小電路板，十板共700片，每片尺寸是12mm×12mm。

　　每片電路板上計有三極管J6（S9014）一只，場效應管A7SHB（Si2307）一只，20uF電容一只，另外還有三只電阻，經測量阻值都是10K。

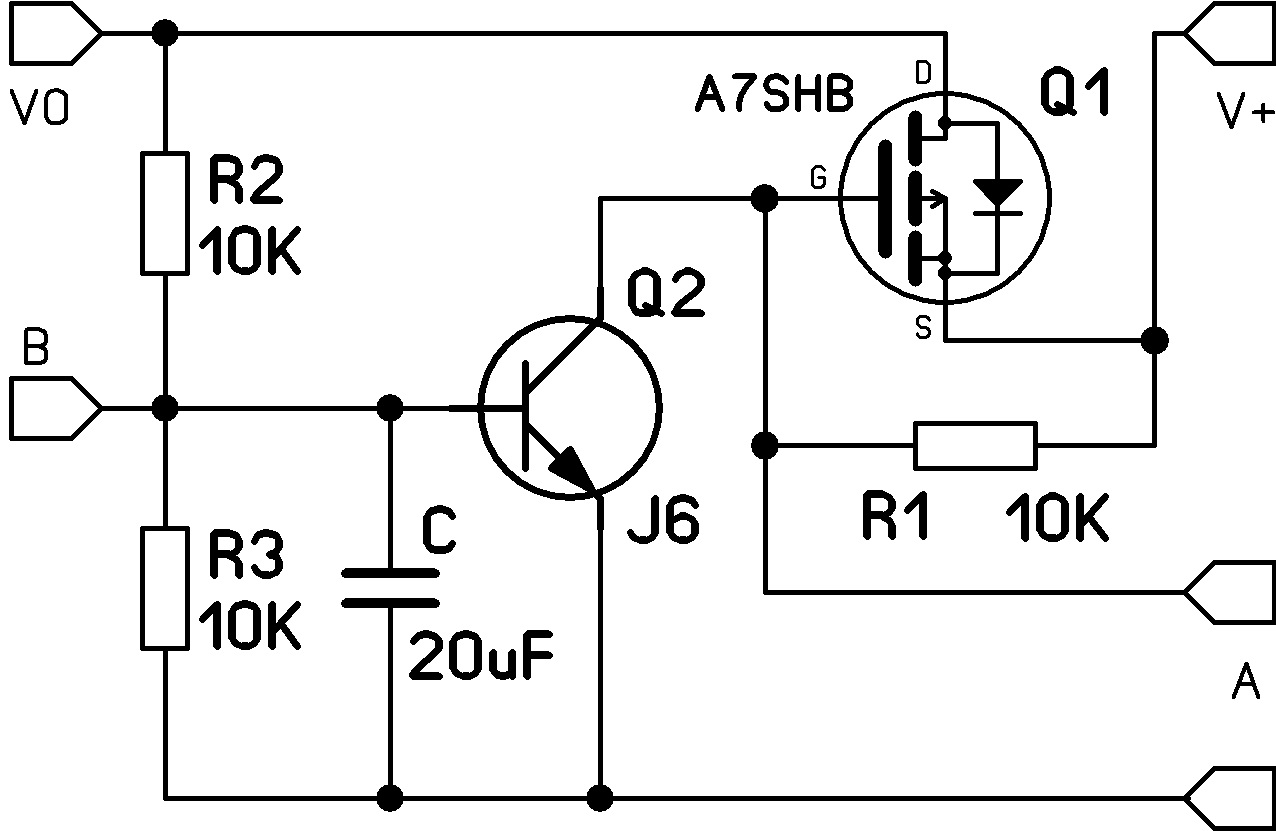

　　根據PCB板繪制出的電路原理圖：

　　也不知道這個電路是干什么的。

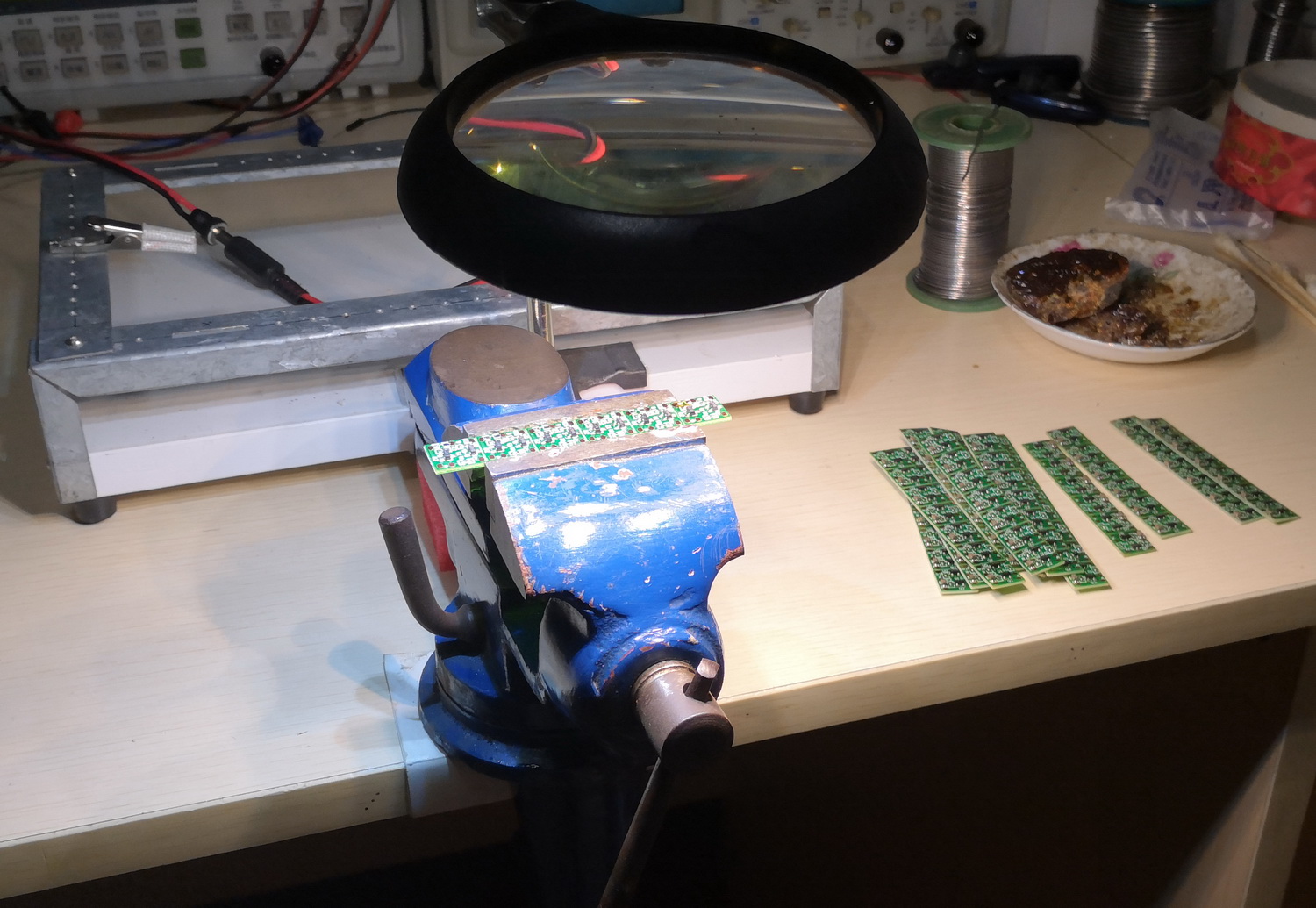

　　將大板的電路板掰成小條，每條7個單元，用小臺鉗夾住進行拆解，烙鐵頭用的是刀口的，烙鐵溫度調節在300℃。

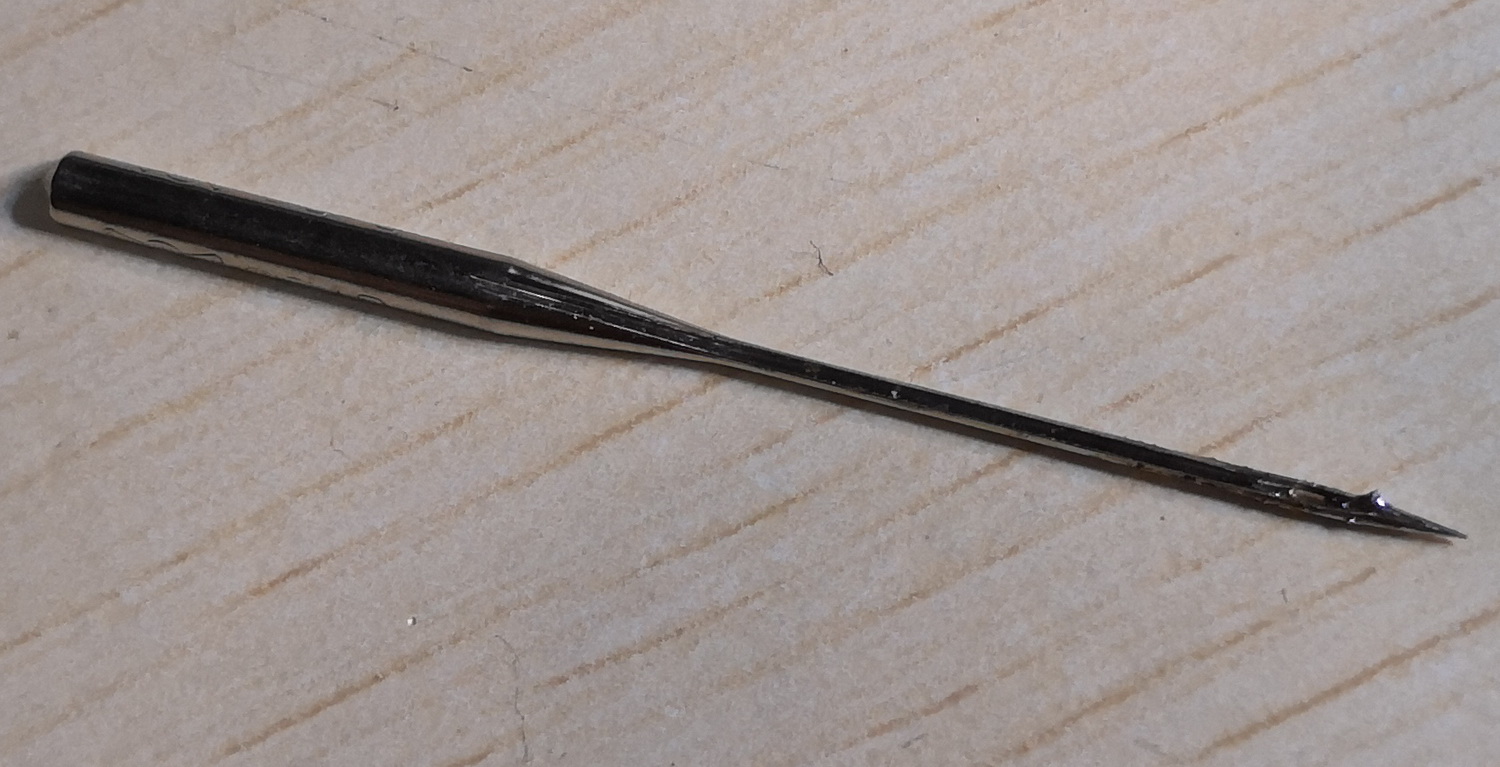

　　在拆三極管和場效應管時，是用最小號的縫紉機針來剝離單獨的那個腳的。

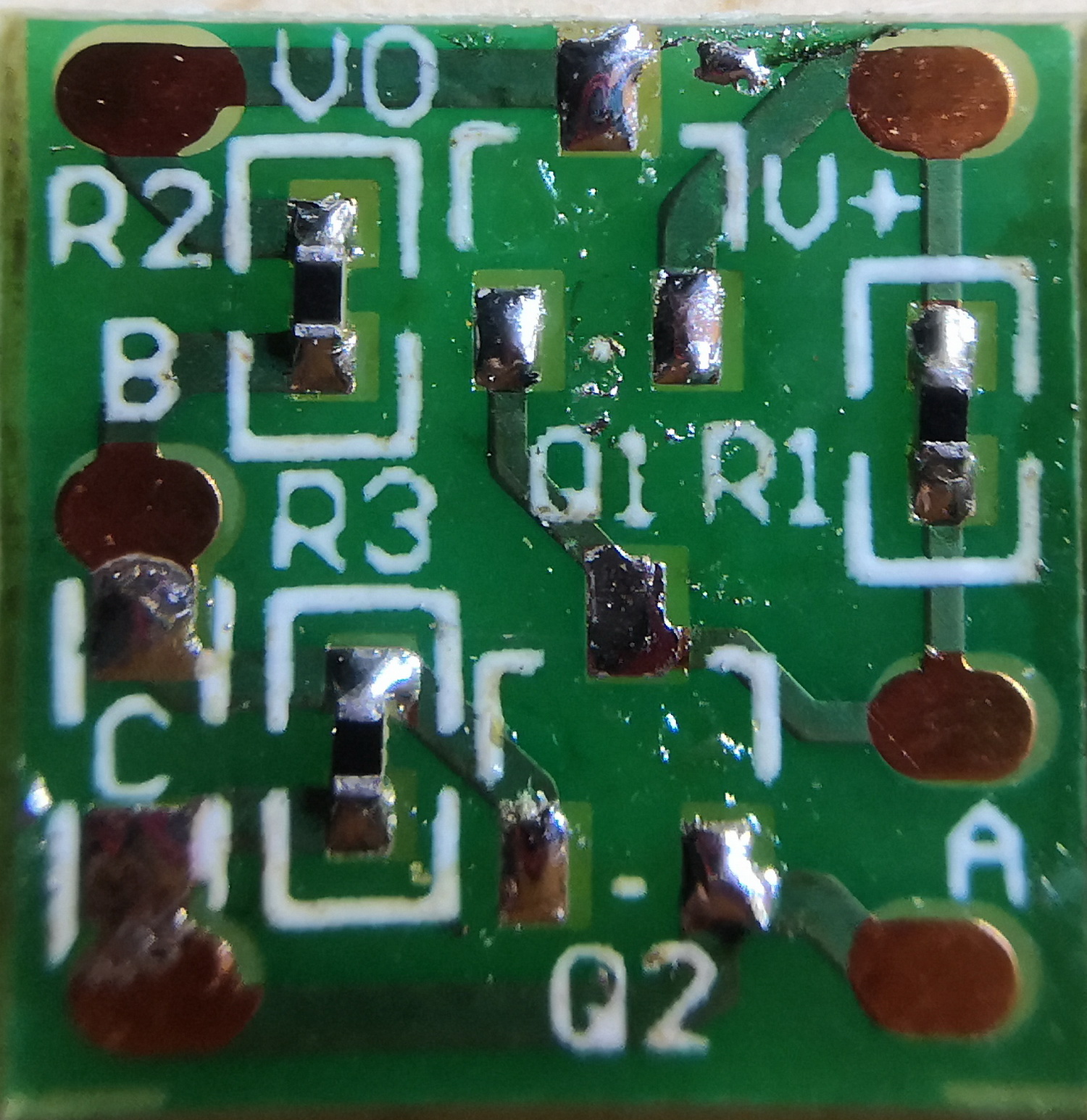

　　拆除有用元件后的電路板：

　　共計能拆出上述三種元件各為700只。
　　J6（S9014）的參數為：50V/100mA/0.4W/150MHz；
　　A7SHB（Si2307）的參數為：2.5A/30V/P溝道。
　　三個電阻由于太小，拆下來也不好用，就放棄了。

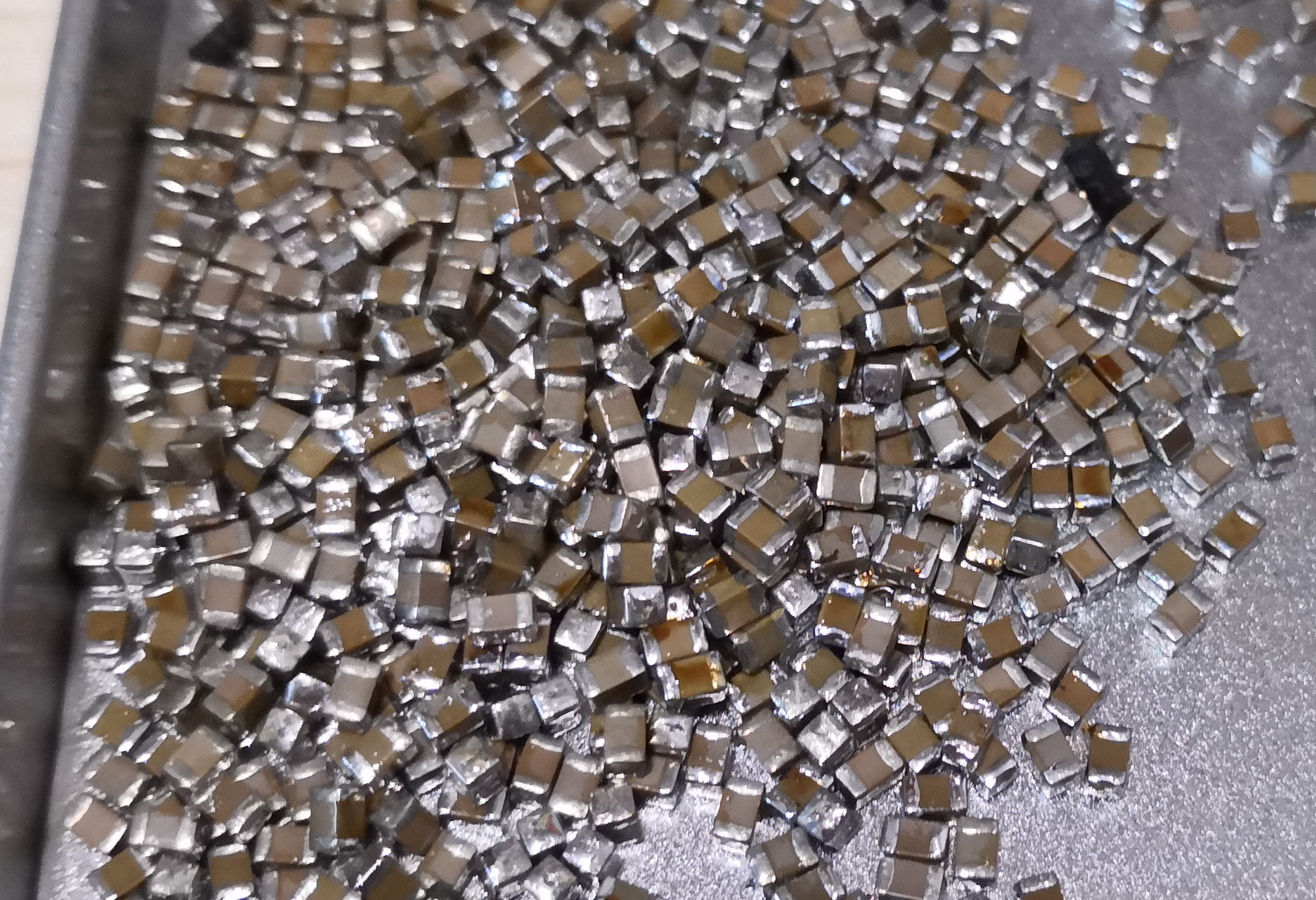

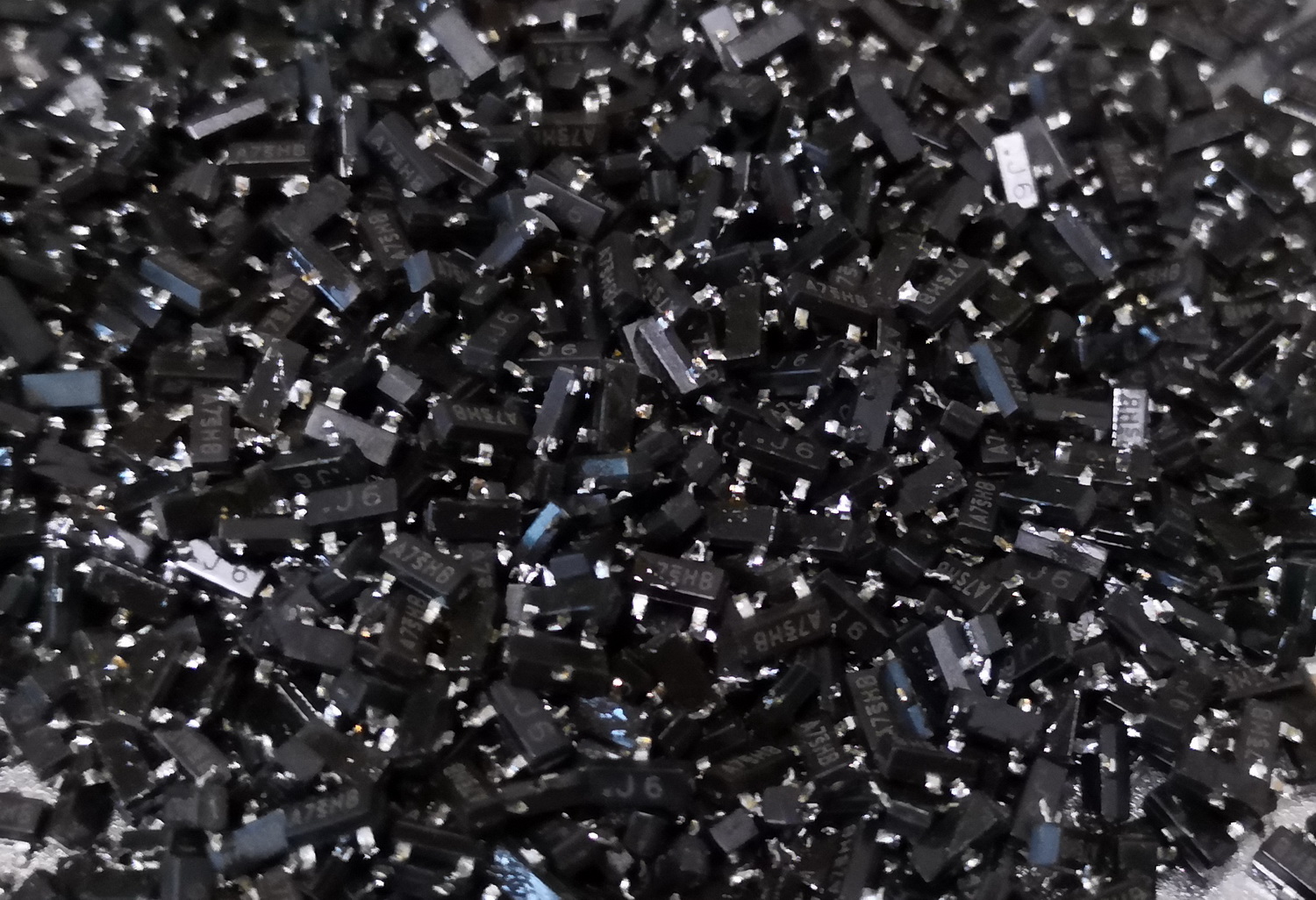

　　花了幾天功夫終于拆完了，得到了1400只半導體管，700個電容。真壯觀，估計一輩子都用不完：

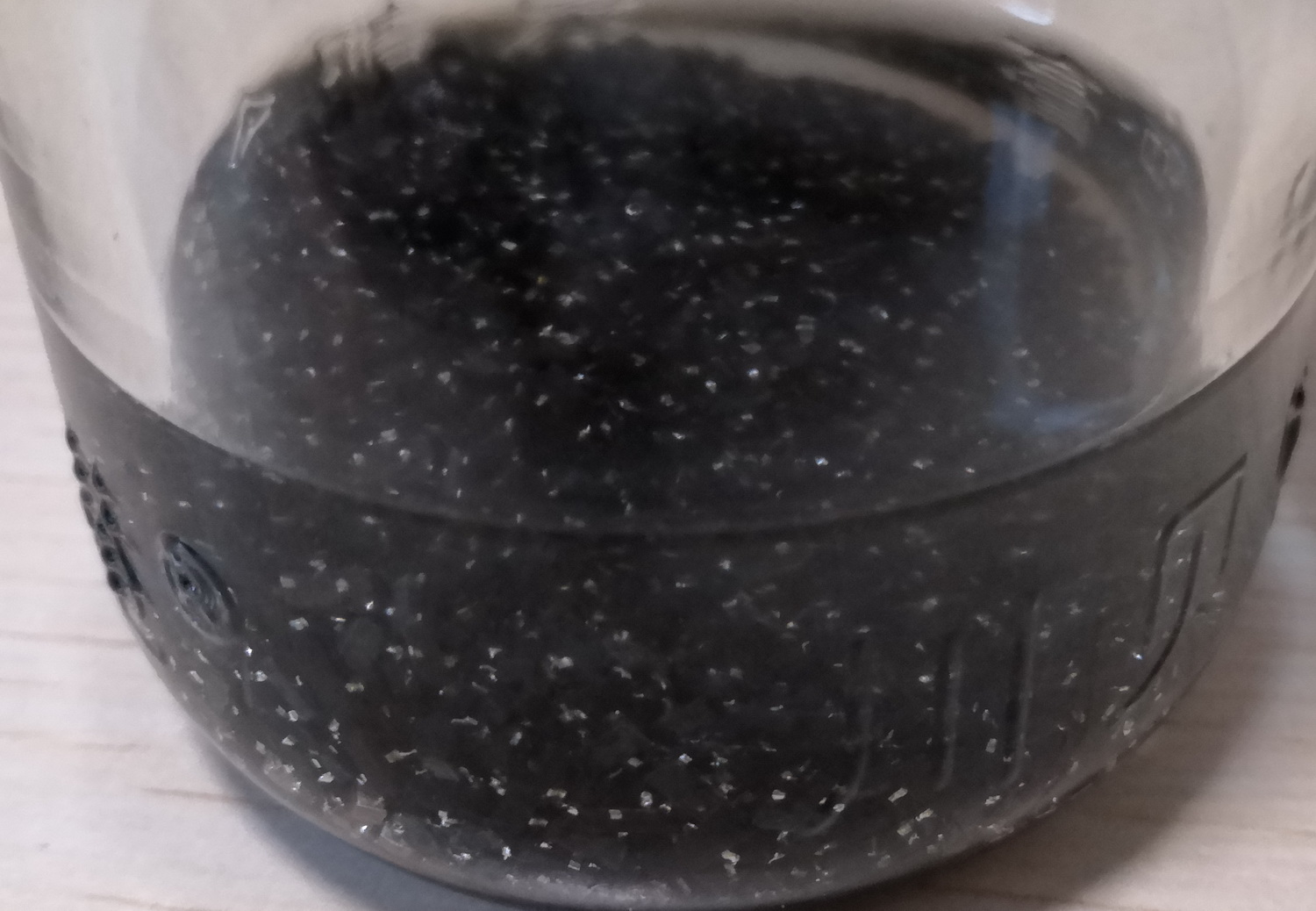

　　將它們泡在75%的酒精溶液中，溶解松香殘余，其實用90%以上的酒精更好，但藥店買不到。

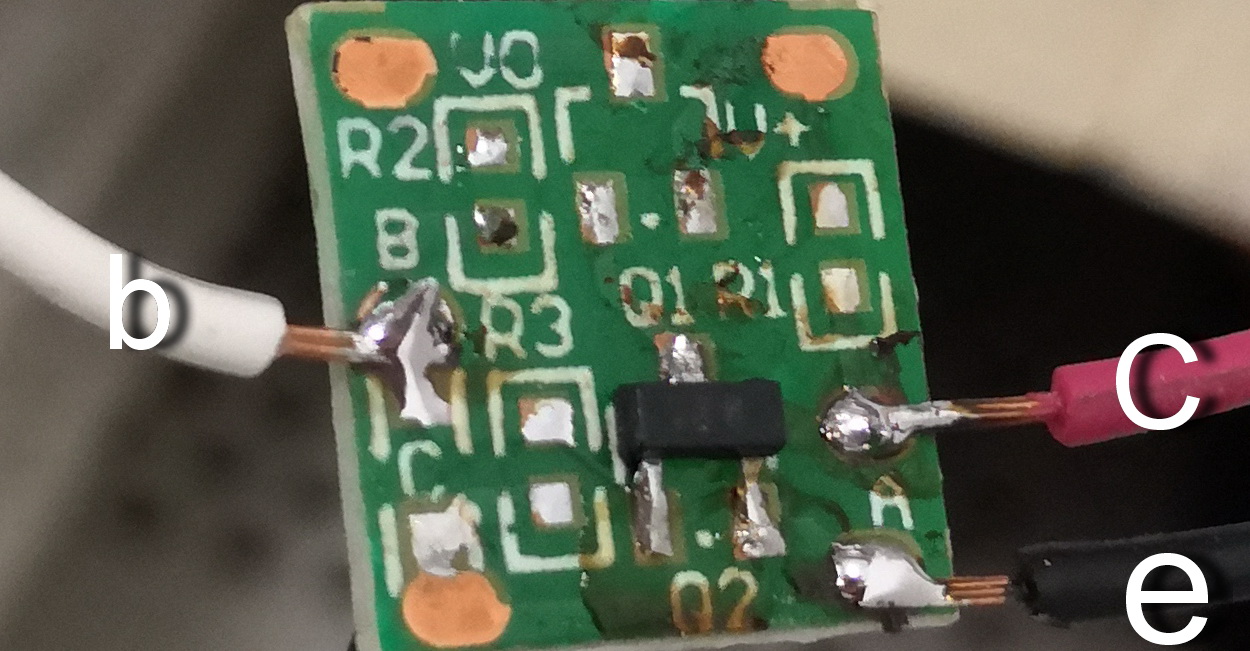

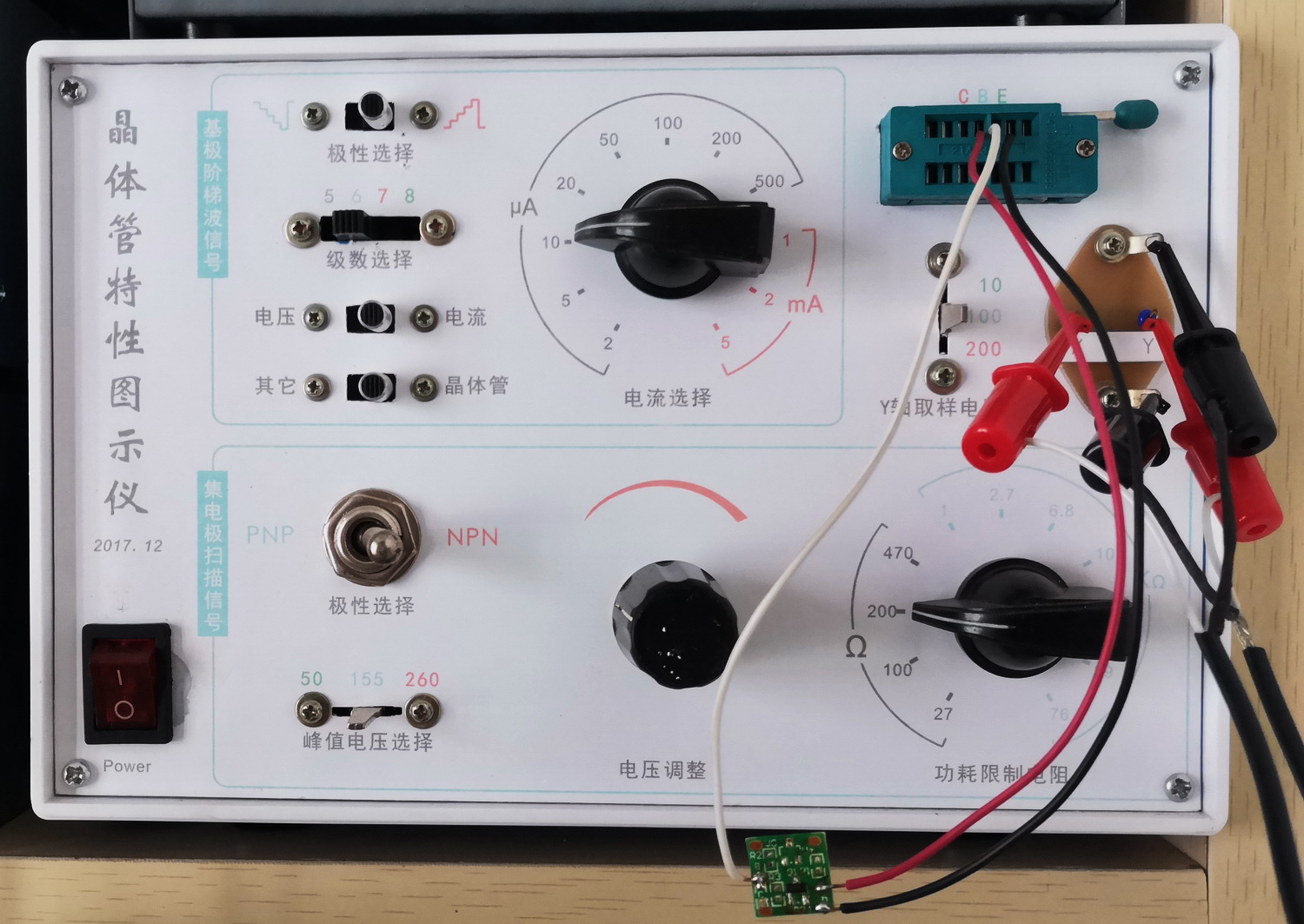

　　為了更詳細的了解三極管的特性，隨便選了一只J6三極管重新焊接在板子上，并從三個電極引出三根引線，接到自制的圖示儀上。

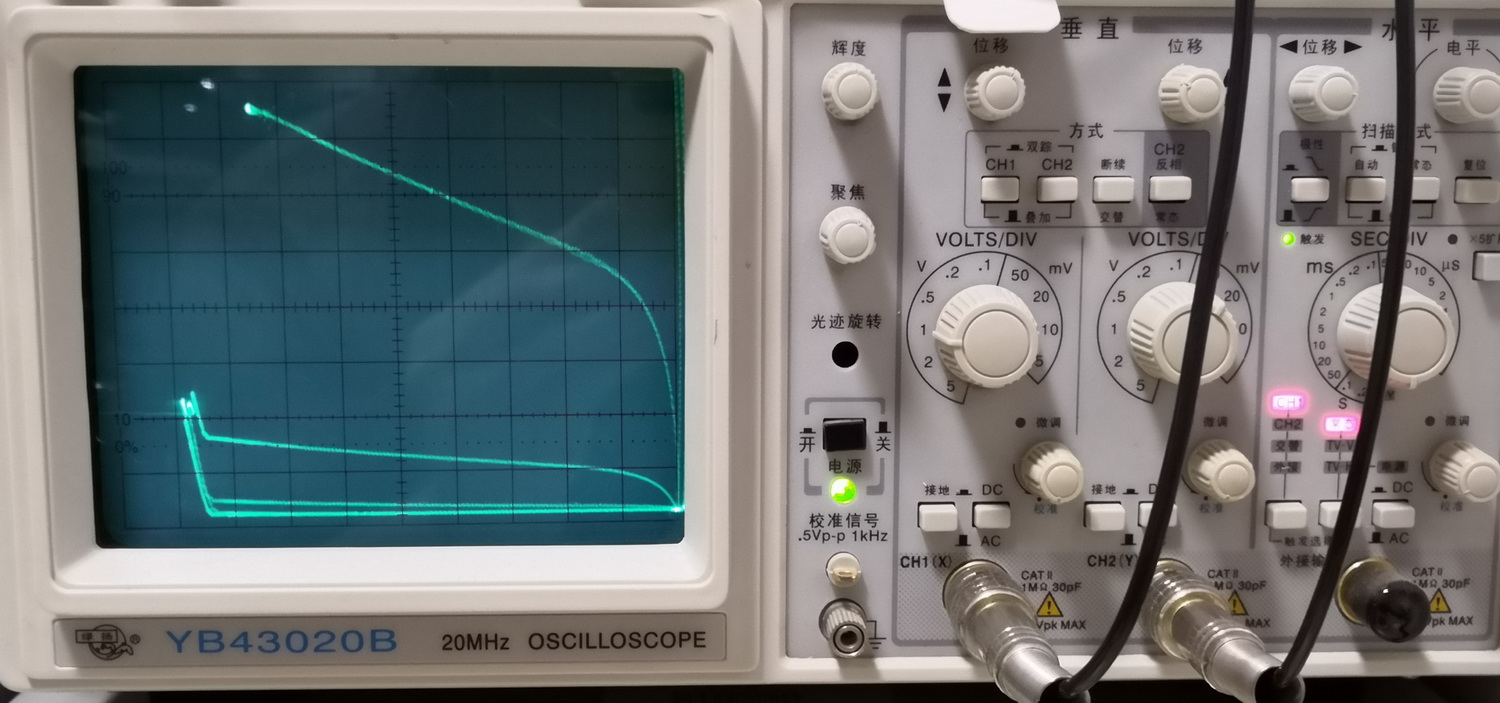

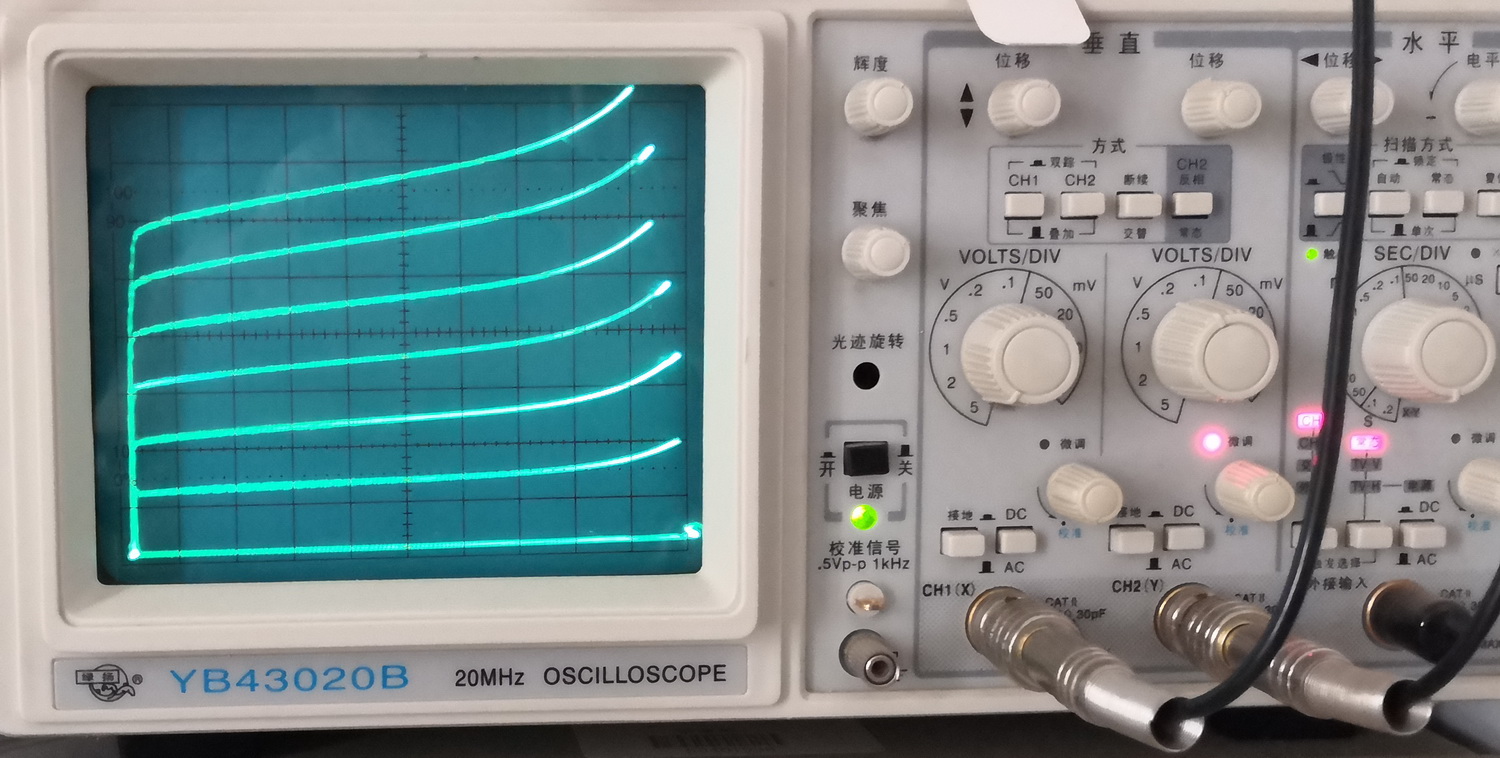

　　三極管的輸出特性曲線如下：

　　從特性曲線看，此三極管的β值線性很好，飽和電壓低，截止電壓也低，這種曲線接近理想狀態，性能屬于優良，既適合作放大管，也適合作開關管。

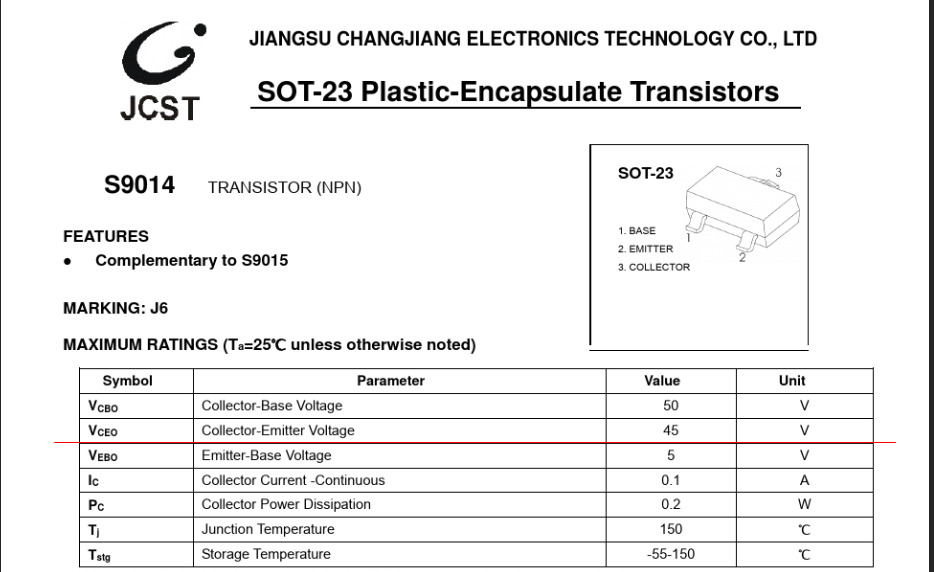

　　示波器的X軸設置為：5V/DIV，從圖中可以看出，曲線從45V左右開始進入擊穿狀態，查詢J6的參數表，最大擊穿電壓為45V，看來此三極管還是符合指標的。

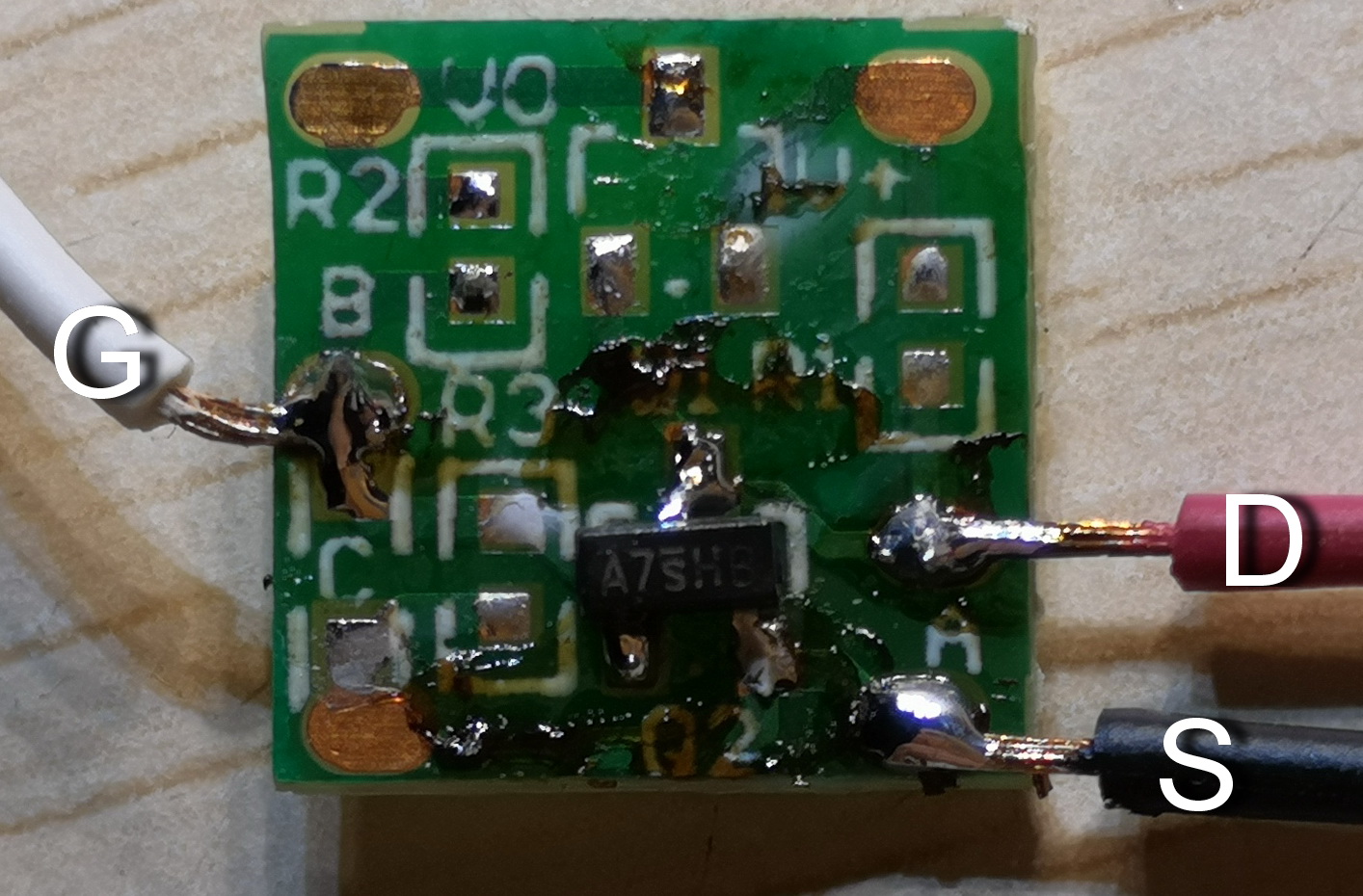

　　場效應管A7SHB輸出特性曲線測試如下：

　　由于是P溝道管子，所以曲線顯示在坐標系的第二象限。

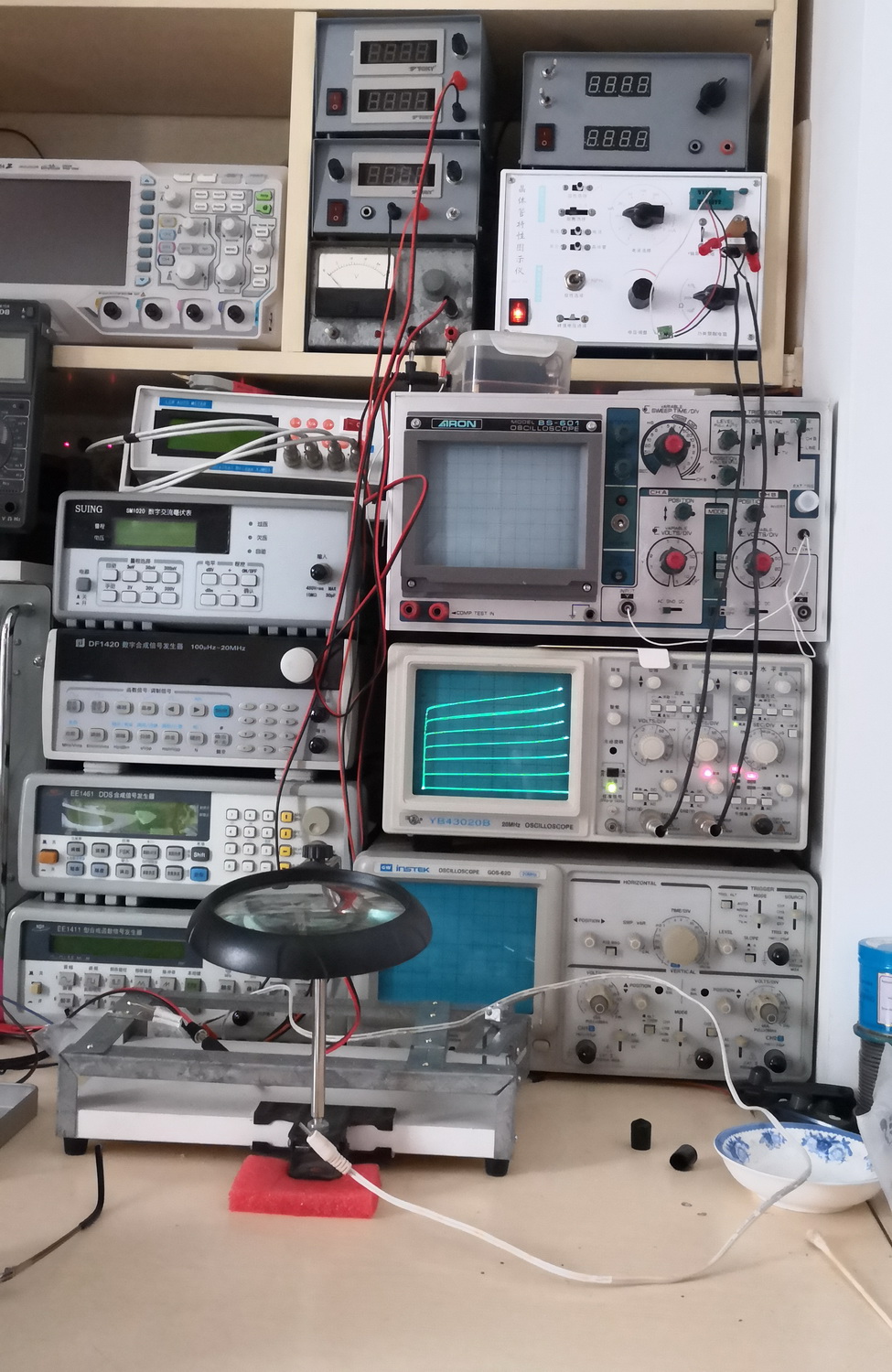

　　測試時也不忘Show一下這堆儀器：

ID:253767 · 發表于 2020-8-29 07:14

太富有了！！！

ID:809311 · 發表于 2020-8-31 14:56

你的晶體管是真的用不完了😂

ID:147710 · 發表于 2020-8-31 16:00

功力深厚！

ID:491875 · 發表于 2020-8-31 17:15

拆了就沒有多少價值了，不拆可以作為電平轉換或者電子開關使用。B輸入高電平，9014導通，2307導通，V0輸出高電平，9014保持高電平，V0保持高電平狀態。B輸入低電平，9014截止，2307截止，V0輸出低電平。

ID:491875 · 發表于 2020-8-31 17:16

A輸入低電平，不管B狀態如何，V0強制輸出高電平

ID:491875 · 發表于 2020-8-31 17:21

這樣，我們可以把A作為置位輸入端，B作為輸入端使用。類似RS觸發器功能。

ID:460466 · 發表于 2020-8-31 17:50

電子垃圾太多了！花錢買就不值得了

ID:809311 · 發表于 2020-8-31 18:08

海闊天空8 發表于 2020-8-31 17:50
電子垃圾太多了！花錢買就不值得了

至少別人撿到晶體管了。

ID:97023 · 發表于 2020-9-2 23:17

老愚童63 發表于 2020-8-31 17:15
拆了就沒有多少價值了，不拆可以作為電平轉換或者電子開關使用。B輸入高電平，9014導通，2307導通，V0輸出 ...

謝謝回復及電路分析，如果需要這種功能的電路，我再把它們焊回去就行了。

ID:97023 · 發表于 2020-9-2 23:20

Roy-2010 發表于 2020-8-31 18:08
至少別人撿到晶體管了。

我也是覺得值得才這樣干的，收獲晶體管是一方面，主要享受拆解過程的樂趣。

ID:692132 · 發表于 2020-9-14 11:41

那個電容真有20μF？拆的時間太久了，等于受罪。用PTC恒溫加熱板，錫化了直接用鑷子取下來，甚至可以用小毛刷往下刷，最多兩小時拆下來。那一堆儀器倒是相當羨慕。

ID:97023 · 發表于 2020-9-14 23:29

學習單片機lq 發表于 2020-9-14 11:41
那個電容真有20μF？拆的時間太久了，等于受罪。用PTC恒溫加熱板，錫化了直接用鑷子取下來，甚至可以用小毛 ...

謝謝回復，
那個電容我用數字電橋測量過幾只，容量都超過20uF；
你說的PCT發熱板拆電路，我還沒試過，主要是擔心燙壞元件。

ID:88256 · 發表于 2020-9-14 23:53

ztzp 發表于 2020-9-14 23:29
謝謝回復，
那個電容我用數字電橋測量過幾只，容量都超過20uF；
你說的PCT發熱板拆電路，我還沒試過， ...

再焊一些回去然后試試看會不會燙壞

網友自制鋼網用來焊接都行，拆機也不可能那么容易壞，只要溫度合適就行

ID:839691 · 發表于 2020-12-6 15:43

樓主富有，相當羨慕樓主。

ID:828341 · 發表于 2020-12-7 05:22

都是貼片元件，不太好使用。

ID:216962 · 發表于 2020-12-7 09:33

Q2的C極是不是串一個電阻好些。。。。CE直接落地了。。。。。。

ID:852300 · 發表于 2020-12-9 10:31

人工是比材料貴了！有空玩下還可以！

ID:446775 · 發表于 2020-12-9 14:45

你是個狠人！

ID:845241 · 發表于 2020-12-17 15:57

拆了干什么，直接用板方便

ID:489843 · 發表于 2020-12-18 11:37

真是個強迫癥患者

，非得把片子全拆完才罷休，拆完就安心了，可是沒用

ID:489843 · 發表于 2020-12-18 11:42

以前也愛這樣做，拆了幾大盒子，幾乎用不到，真正要做什么還是喜歡用τ 寶買的。
不過帶元件的板子太占地方

ID:228494 · 發表于 2021-10-29 12:03

佩服佩服啊。樓主的好寶貝真多啊

ID:491875 · 發表于 2021-10-31 09:39

這個應該是一個電子開關，按一下A（與GND短路），V0輸出并使Q2導通維持Q1飽和導通。電路接通。按一下B(與GND短路)，Q2基極電壓為0而截止，Q1截止，V0無輸出，關斷。

ID:71233 · 發表于 2021-11-5 11:58

點贊！請問自制的晶體管圖示儀面板是怎樣制作的？效果與廠家生產的一樣。

ID:97023 · 發表于 2021-11-5 14:01

新新科技發表于 2021-11-5 11:58
點贊！請問自制的晶體管圖示儀面板是怎樣制作的？效果與廠家生產的一樣。

參考：
http://m.zg4o1577.cn/bbs/dpj-199652-1.html

ID:253767 · 發表于 2021-11-15 06:57

牛!!!!!!!!!!

ID:981034 · 發表于 2021-12-11 11:42

得閑沒事干,消磨時光

ID:149631 · 發表于 2021-12-22 21:55

問題是需要原件的時候一看，參數不合適，還得買結果。。。。越屯越多

ID:895622 · 發表于 2022-3-18 17:07

佩服佩服啊。樓主的好寶貝真多啊

ID:253767 · 發表于 2022-4-5 07:40

不要聽他們的閑言碎語，想買就買，想拆就拆，我看挺好的，一輩子用不完的好元件。

ID:689425 · 發表于 2022-5-3 17:30

享受過程才是最主要的

ID:1026674 · 發表于 2022-5-15 11:58

這電路板我也買了一堆，電路是電子開關，接兩個輕觸開關很多地方能用上，就是電壓有點低，12伏以上必燒。

ID:960144 · 發表于 2022-5-25 10:44

拆這種板子，可以放煤氣灶上烤，然后用另一塊板子一掃就行了，用烙鐵太費神。

ID:86450 · 發表于 2022-6-4 13:41

這是在自己家里嗎？

ID:467334 · 發表于 2022-6-10 20:05

我也想買些

ID:97023 · 發表于 2022-6-20 00:12

jjwangxu2008 發表于 2022-6-4 13:41
這是在自己家里嗎？

是的，在家里。

ID:97023 · 發表于 2022-6-20 00:13

yinhw01 發表于 2022-6-10 20:05
我也想買些

礦壇兩年前的事了，現在找不到了。

ID:194654 · 發表于 2022-6-20 07:39

Roy-2010 發表于 2020-8-31 18:08
至少別人撿到晶體管了。

我也覺得值，這些元件比*寶買的強許多。

ID:584952 · 發表于 2022-7-14 11:36

電子垃圾佬

，不是笑話你，事關我也是其中之一。我的工作室電子垃圾越積越多，給家人經常罵。丟了又可惜。
