1. 串口通信電路 在ESK32-360開發板上提供了串行通訊功能，其接口如圖1所示。

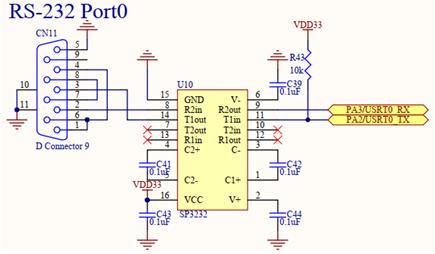

圖1 RS232接口

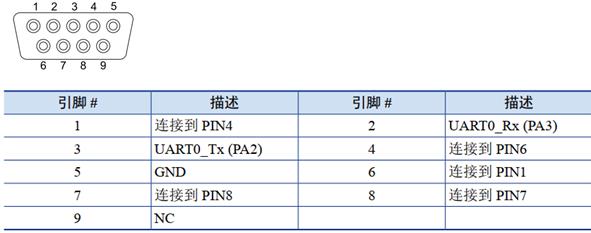

圖2 DB9的引腳連接

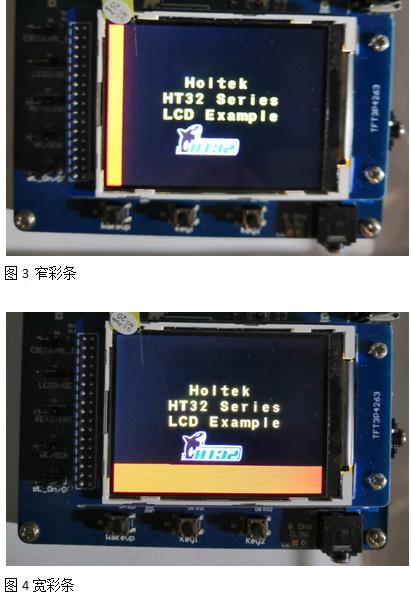

2.基本應用 有了串行通訊后，我們用它可以做什么呢？ 我們還是將它與LCD屏顯示結合起來，最簡單的就是發送數據在LCD屏上進行繪制，如動態地指定一個寬度，然后進行指定色彩的填充，見圖3和圖4所示。
3.通訊傳輸顯示圖片 有了前面簡單的測試，我們就可以大膽地期待著通過傳輸數據來顯示圖片了，因為前面用數組來顯示大的圖片時會導致下載崩潰。 首先以小圖片來測試，成功通過！其效果如圖5所示。

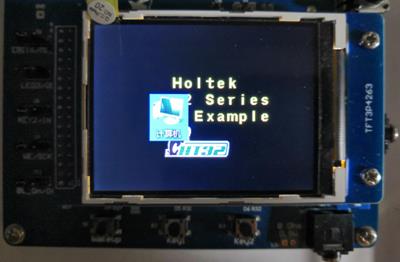

圖5 以傳送數據來顯示圖片
傳送數據的界面如圖6所示，其中“00 38”是圖片寬度，即56個像素，而“00 44”是圖片的高度，即68個像素。別小看這個圖片，它可是占用了7616個字節呀！

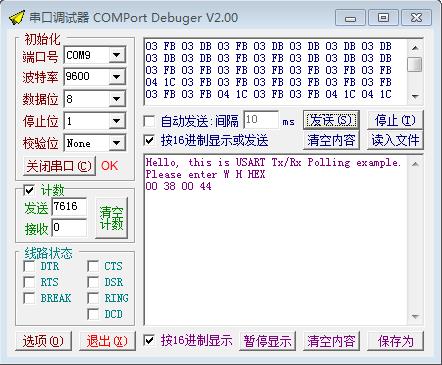

圖6 傳送圖片數據
那么把膽子再放大些呢？能傳送153600個字節嗎？它可是滿屏圖片的規格，153600=240*320*2
( 320=0140H 240=F0H 153600=240*320*2 )
首先用Image2Lcd軟件將一幅240*320像素點的圖片轉換為二進制數據文件BIN，其格式設置如圖7所示，然后進行串口傳送，則效果如圖8所示，一樣的成功！
當然在執行時有些嚇人，首先是讀入文件時串口調試器有點懵，像是被打暈，好一會沒找到北；好容易在發送窗口有了數據，這次該輪到發送器暈了，也是一段時間沒響應，近乎是要崩潰！還在還算頑強，終于挺過來了，屏幕上一絲絲彩線在游走，終于是一個圓滿！

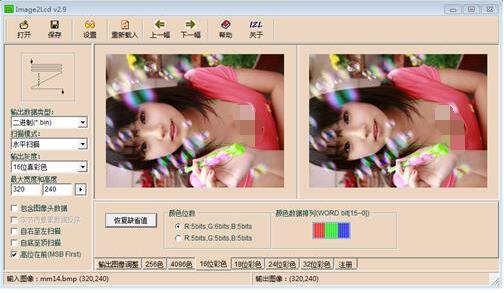

圖7 準備數據文件

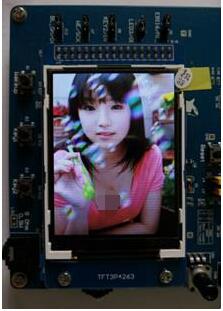

圖8 圖片顯示
為防止偶然，又傳第2幅、第3幅 ... ... 完全抗擊打！

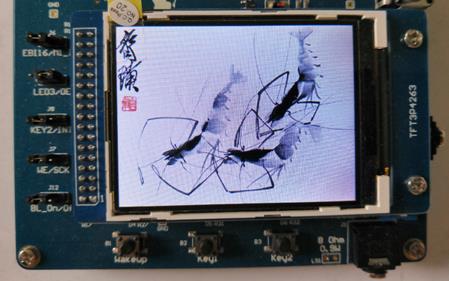

圖9 演示效果
最后請出我們的主角，功能程序： - int main(void)
- {
- u32 err = 0, result;
- u16 uData,a,b;
- u32 xid = 0;
- u32 ImgAdds = 0;
- u32 yid = 0;
- u32 i = 0, j = 0, color = 0;
- u8 X_Location=0, Height;
- u16 Y_Location=0, Width;
- /* Initialize LEDs */
- HT32F_DVB_LEDInit(HT_LED1);
- HT32F_DVB_LEDInit(HT_LED2);
- HT32F_DVB_LEDInit(HT_LED3);
- LCD_Init();
- LCD_Config();
- LCD_BackColorSet(Black);
- LCD_TextColorSet(Yellow);
- LCD_StringLineDisplay(Line3, " Holtek ");
- LCD_StringLineDisplay(Line4, " HT32 Series ");
- LCD_StringLineDisplay(Line5, " LCD Example ");
-
- UxART_Configuration();
- UxART_TxTest();
-
- for (i = 0; i < 4; i++)
- {
- while (USART_GetFlagStatus(HTCFG_UART_PORT, USART_FLAG_RXDR) == RESET);
- uData = USART_ReceiveData(HTCFG_UART_PORT);
- Tx_Buffer[i]=(u8)uData;
- UxART_TxSend(uData);
- }
-
- a=Tx_Buffer[0];
- b=Tx_Buffer[1];
- Width=a << 8 | b;
- a=Tx_Buffer[2];
- b=Tx_Buffer[3];
- Height=a << 8 | b;
-
- xid = X_Location;
- yid = Y_Location;
-
- LCD_StarterSet(xid, yid);
- for (i = 0; i < Height; i++)
- {
- LCD_WriteRAMPrior();
- for (j = 0; j < Width; j++)
- {
- while(USART_GetFlagStatus(HTCFG_UART_PORT, USART_FLAG_RXDR) == RESET);
- a = USART_ReceiveData(HTCFG_UART_PORT);
-
- while(USART_GetFlagStatus(HTCFG_UART_PORT, USART_FLAG_RXDR) == RESET);
- b = USART_ReceiveData(HTCFG_UART_PORT);
- color = a << 8 | b;
-
- LCD_WriteRAM(color);
- }
- xid++;
- LCD_StarterSet(xid, yid);
- }
- while (1);
- }
|
