NRF52810擁有三個不同的封裝引腳 分別是48腳，32腳和WLCSP2.48*2.48 今天重點給大家介紹48腳和32腳

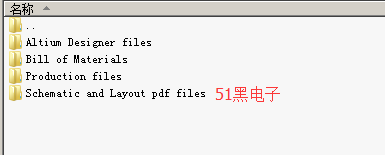

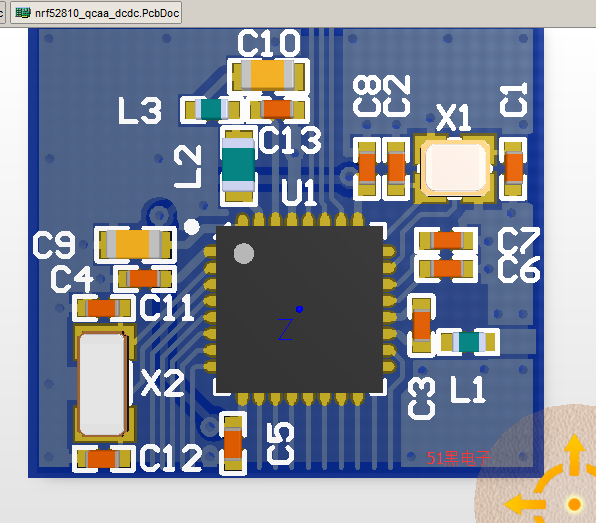

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
nRF52810是nRF52系列SoC系列的。使用的是M4的內核 它以低價格，高性能的應用為BLE帶來新的市場。 nRF52810具有藍牙BLE的協議支持，包括高速率1M/2 Mbps功能。并且支持ANT和2.4 GHz私有協議。同時具備極小的功耗，也是目前所有NRF52系列里封裝最小的，（具有2.482 x 2.464 mm CSP封裝。）
基于64 MHz運行的Arm®Cortex™-M4 CPU。具備多個數字外設和IO接口，例如PDM，PWM，UART，SPI和TWI。附加強大的12位ADC功能�？梢宰詣舆m應電源管理系統，實現低功耗要求。 主要特征 ● 支持低功耗藍牙、ANT、私有2.4G多種協議
● 2.4G單芯片多協議無線SoCa
● 32位ARM Cortex M4，192KBFlash/24KB RAM
● 接收靈敏度為-96dBm
● 輸出功率最大為+4dBm
● 與 nRF24L and nRF24AP 系列空中兼容
● 支持1M/2M空中速率
● 支持PPI—功耗和效率的最大靈活化和代碼的簡單化
● 自動的電源管理系統，每個外設模塊都有自動的電源管理
● GPIO支持自由映射
● 內置Balun，省去外部平衡/不平衡轉換電路
● 1路主/從SPI
● 1路I2C
● 1路UART
● 1路PWM（4通道）
● 1路PDM
● AES硬件加密
● 8通道10/12bit ADC
● 內嵌64級模擬比較器
● QDEC

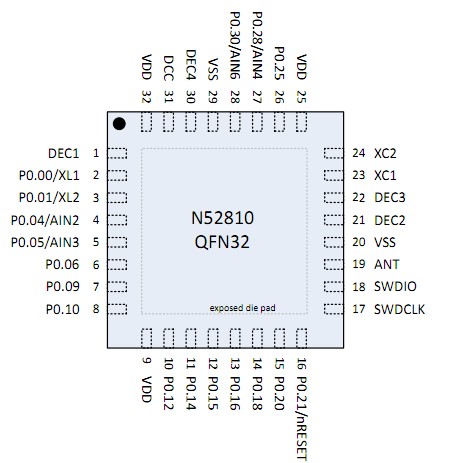

● RTC 封裝結構的不同： NRF52810-QFAA和NRF52810-QCAA的對比 （左圖48腳和右圖32腳） NRF52810-QCAA在原來QFAA的基礎上減少了16個重復的IO口，分別為 P0.02/P0.03/P0.07/P0.08/P0.13/P0.17/P0.19/ P0.22/P0.23/P0.24/P0.26/P0.27/P0.29/P0.31 一個VDD引腳，一個NC引腳 如不需要多余16個IO口，可以考慮用NRF52810-QCAA的封裝進行開發，體積可以做的更小，軟件上也只需要把引腳重新定義即可，大大的減少開發成本。
|
