利用空閑時間，重新設計一個USB獨立多通道聲卡

ID:476565 · 發表于 2021-1-13 09:42

之前用過一款USB聲卡芯片，發現他可以同時輸出3路音頻。比如，你電腦上裝了酷狗、網易云音樂、QQ音樂，那你可以同時開這三個播放器，播放3個不同的音樂，從而輸出到不同的設備。雖然，這個用法很另類，但是，不可否認，這個聲卡具有這樣的功能。以前也沒有接觸過更多的音響器材方面的東西，所以，嘗試一下，和大家交流交流，共同學習。

而且，輸出的都是數字信號，方便設計外圍電路，進行靈活的DIY。
采樣率可以到192KHz，某些通道的分辨率可以達到32bit。

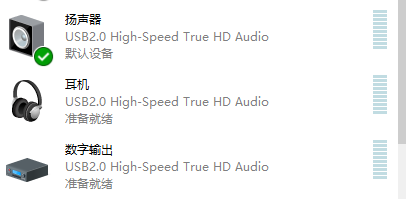

可以看到，有揚聲器、耳機、數字輸出，這3路通道。揚聲器、耳機都是I2S輸出，數字輸出是SPDIF。

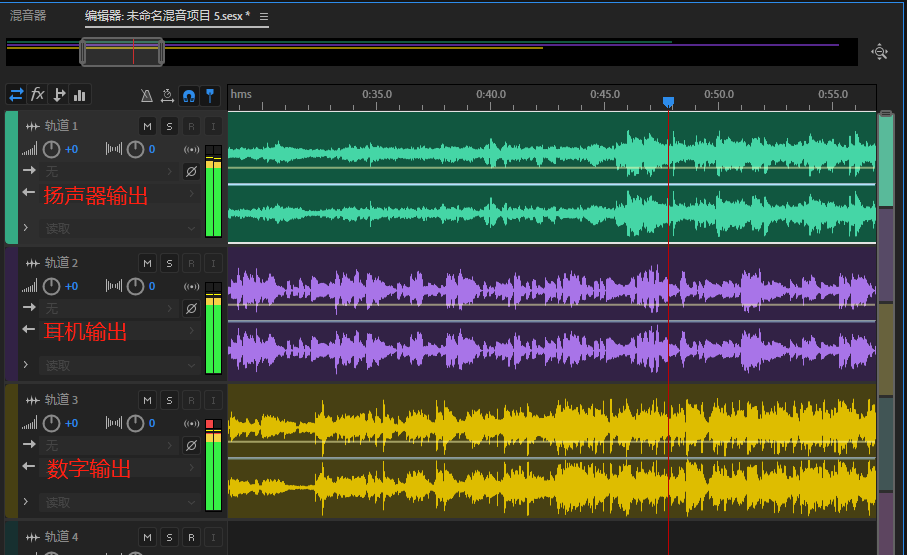

實測播出：

之前只做了數字信號測試，并沒有真正的外面接模擬和其他轉換電流，所以，還不能真正的算作一個可以使用的聲卡。
近來，利用閑暇時間，準備好好弄弄。做來玩玩。
以前也沒有接觸過更多的音響器材方面的東西，所以，嘗試一下，和大家交流交流，共同學習。
初步設想是這樣的，USB芯片單獨做個核心板，把全部信號引出來。在底板上做處理。這樣，可以根據個人喜好更換底板，也可以做更多的玩法。
核心板這幾天基本設計完了，因?yàn)槎颊f晶振比較重要，但是低抖的晶振，太貴了。不過，晶振上做了3種封裝，以盡量能夠適應多種晶振。

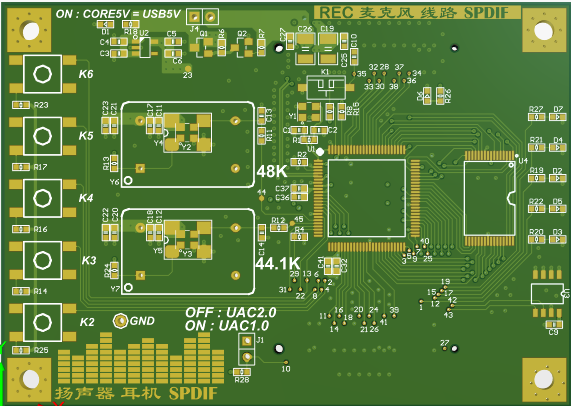

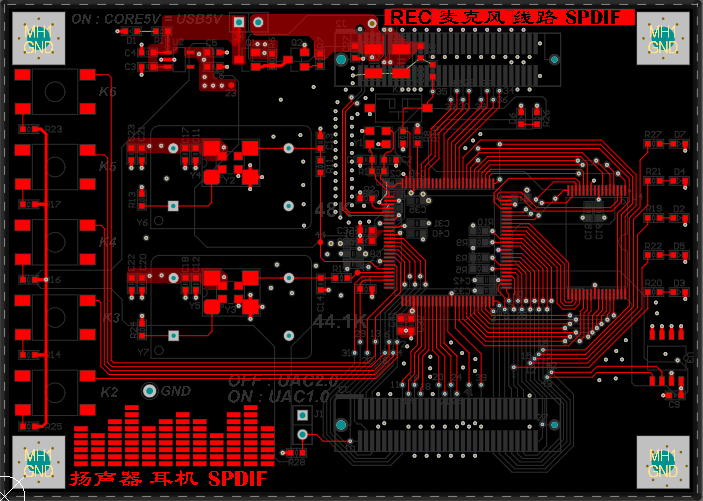

核心板上圖，還沒有最終完成：

把核心板稍微優化下，就開始設計底板。底板基本有了初步的構想：
DAC就用PCM1794吧，耳放用TPA6120.數字輸出沒什么，就是一個光發射器，準備用那種光纖和RCA同時都有的。
DAC和耳放選擇很多，也各有特點，不想過多糾結，先做出來再說吧。

ID:820198 · 發表于 2021-1-14 10:01

坐等成品效果

ID:476565 · 發表于 2021-1-14 17:47

1746722427 發表于 2021-1-14 10:01
坐等成品效果

現在開始設計底板。底板花的時間要長點，經驗不足。

ID:92810 · 發表于 2021-4-20 16:22

坐等成品效果

ID:414705 · 發表于 2021-5-19 13:57

看起來不錯。

ID:311206 · 發表于 2021-7-19 21:45

支持樓主，祝樓主早日成功！

ID:596667 · 發表于 2022-5-25 08:02

樓主做得咋樣了？

ID:960144 · 發表于 2022-5-25 10:34

之前做了個PCM2902的聲卡，兩聲道錄音。只是芯片性能限值，只能做到16位48K，-90DB的信噪比，不知道現在有哪些好點的。

ID:1034355 · 發表于 2022-6-13 15:37

模擬信號

ID:360457 · 發表于 2023-1-11 15:14

德叔發表于 2022-5-25 10:34
之前做了個PCM2902的聲卡，兩聲道錄音。只是芯片性能限值，只能做到16位48K，-90DB的信噪比，不知道現在有 ...

SSS1700 可以玩一下，價格也不貴
