HC32L136額溫槍方案包括BOM,SCH.PCB.源碼

ID:71535 · 發表于 2021-3-7 17:27

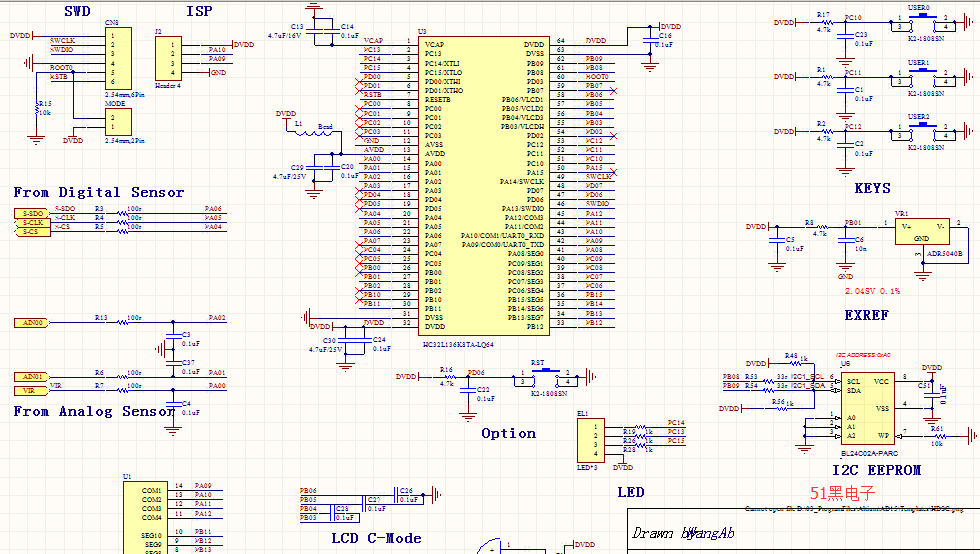

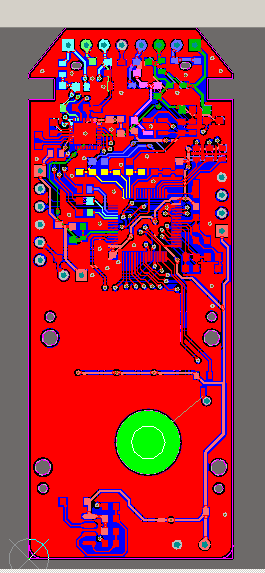

Altium Designer畫的額溫槍原理圖和PCB圖如下：(51hei附件中可下載工程文件)

單片機源程序如下:

/******************************************************************************/
/** \file main.c
**
** A detailed description is available at
** @link Sample Group Some description @endlink
**
** - 2017-05-28 LiuHL First Version
**
******************************************************************************/
/******************************************************************************
* Include files
******************************************************************************/
#include "adc.h"
#include "gpio.h"
#include "bgr.h"
#include "lcd.h"
#include "lvd.h"
#include "app_lcd.h"
#include "app_gpio.h"
#include "app_adc.h"
#include "app.h"
/******************************************************************************
* Local pre-processor symbols/macros ('#define')
******************************************************************************/
#define USERKEYTRUE (0xFFFFFFFFu)
#define USERKEYFALSE (0x00000000u)
#define LCDCHAR__ (0xFFFFu)
#define CHARGEEMPTY (0x00000000u)
#define CHARGEFULL (0xFFFFFFFFu)
/******************************************************************************
* Global variable definitions (declared in header file with 'extern')
******************************************************************************/
volatile uint32_t gu32AdcRestult = 0;
volatile uint32_t gu32UserKeyFlag[4] = {USERKEYFALSE, USERKEYFALSE, USERKEYFALSE, USERKEYFALSE};
volatile stc_lcd_display_cfg_t gstcLcdDisplayCfg = {0};
volatile uint32_t gVolFlag = CHARGEFULL;
/******************************************************************************
* Local type definitions ('typedef')
******************************************************************************/
typedef enum enMState
{
InitialMode = 0u,
TempMeasureMode = 1u,
TempShowMode = 2u,
PowerOffMode = 3u,
MemoryMode = 4u,
}enMState_t;
/******************************************************************************
* Local function prototypes ('static')
******************************************************************************/
/******************************************************************************
* Local variable definitions ('static') *
******************************************************************************/
/*****************************************************************************
* Function implementation - global ('extern') and local ('static')
******************************************************************************/
/**
******************************************************************************
** \brief Main function of project
**
** \return uint32_t return value, if needed
**
** This sample
**
******************************************************************************/
int32_t main(void)
{
volatile enMState_t enMState = InitialMode;
uint32_t u32AdcResultTmp, u32NtcIndex;
///< GPIO 初始化
AppMGpioInit();
///< ADC 模塊初始化
AppMAdcInit();
///< LCD 模塊初始化
AppLcdInit();
///< 電量監測模塊初始化
AppVolMonitorInit();
// 初次上電開機LCD全屏顯示閃爍兩次
{
AppLcdShowAll();
delay1ms(400);
AppLcdClearAll();
delay1ms(400);
AppLcdShowAll();
delay1ms(400);
AppLcdClearAll();
delay1ms(400);
AppLcdShowAll();
}
while(1)
{
switch(enMState)
{
case InitialMode:
{
// LCD 初始狀態顯示
gstcLcdDisplayCfg.bM6En = FALSE;
gstcLcdDisplayCfg.bM5En = TRUE;
gstcLcdDisplayCfg.bM2En = FALSE;
gstcLcdDisplayCfg.bM7En = TRUE;
gstcLcdDisplayCfg.bM8En = TRUE;
gstcLcdDisplayCfg.bM9En = FALSE;
gstcLcdDisplayCfg.bM10En = FALSE;
gstcLcdDisplayCfg.bM11En = TRUE;
gstcLcdDisplayCfg.bM3En = FALSE;
gstcLcdDisplayCfg.enTmpMode = Char__;
gstcLcdDisplayCfg.u16Num = LCDCHAR__;
}
{
if(USERKEYTRUE == gu32UserKeyFlag[2])
{
//……
//(進入溫度測量)
gu32UserKeyFlag[0] = USERKEYFALSE;
gu32UserKeyFlag[1] = USERKEYFALSE;
gu32UserKeyFlag[2] = USERKEYFALSE;
gu32UserKeyFlag[3] = USERKEYFALSE;
}
else if (USERKEYTRUE == gu32UserKeyFlag[2])
{
//……
gu32UserKeyFlag[0] = USERKEYFALSE;
gu32UserKeyFlag[1] = USERKEYFALSE;
gu32UserKeyFlag[2] = USERKEYFALSE;
gu32UserKeyFlag[3] = USERKEYFALSE;
enMState = TempMeasureMode;
}
}
// ……
break;
case TempMeasureMode:
// ……
break;
case TempShowMode:
// ……
break;
case PowerOffMode:
// ……
break;
case MemoryMode:
// ……
break;
default:
// ……
break;
}
///< 溫度采集及數據處理
if(USERKEYTRUE == gu32UserKeyFlag[3])
{
gu32UserKeyFlag[3] = USERKEYFALSE;
AppAdcNtcAvgCodeGet(&u32AdcResultTmp);
u32NtcIndex = App_TempNtcFind(u32AdcResultTmp);
AppLcdStkLcdShow((u32NtcIndex + 10)*10);
delay1ms(1000);
AppAdcVirAvgCodeGet(&u32AdcResultTmp);
AppLcdStkLcdShow(App_TempVirFind(u32NtcIndex, u32AdcResultTmp));
delay1ms(3000);
}
///< LCD顯示更新
{
//AppLcdDisplayUpdate((stc_lcd_display_cfg_t*)(&gstcLcdDisplayCfg));
}
}
}
///< LVD 中斷服務函數
void Lvd_IRQHandler(void)
{
Lvd_ClearIrq();
// 電量顯示更新標識
gVolFlag = CHARGEEMPTY;
}
///< GPIO 中斷服務程序 ———— 測溫及選擇功能鍵
void PortC_IRQHandler(void)
{
delay1ms(20);
if (TRUE == Gpio_GetIrqStatus(M_KEY_USER0_PORT, M_KEY_USER0_PIN))
{
Gpio_ClearIrq(M_KEY_USER0_PORT, M_KEY_USER0_PIN);
if(FALSE == Gpio_GetInputIO(M_KEY_USER0_PORT, M_KEY_USER0_PIN))
{
//標定按鍵按下
//……
}
return;
}
if (TRUE == Gpio_GetIrqStatus(M_KEY_USER1_PORT, M_KEY_USER1_PIN))
{
Gpio_ClearIrq(M_KEY_USER1_PORT, M_KEY_USER1_PIN);
if(FALSE == Gpio_GetInputIO(M_KEY_USER1_PORT, M_KEY_USER1_PIN))
{
//標定按鍵按下
//……
}
return;
}
if (TRUE == Gpio_GetIrqStatus(M_KEY_USER2_PORT, M_KEY_USER2_PIN))
{
Gpio_ClearIrq(M_KEY_USER2_PORT, M_KEY_USER2_PIN);
if(FALSE == Gpio_GetInputIO(M_KEY_USER2_PORT, M_KEY_USER2_PIN))
{
//標定按鍵按下
//……
}
return;
}
}
///< GPIO 中斷服務程序 ———— 模式功能鍵
void PortD_IRQHandler(void)
{
delay1ms(100);
if (TRUE == Gpio_GetIrqStatus(M_KEY_USER3_PORT, M_KEY_USER3_PIN))
{
Gpio_ClearIrq(M_KEY_USER3_PORT, M_KEY_USER3_PIN);
if(FALSE == Gpio_GetInputIO(M_KEY_USER3_PORT, M_KEY_USER3_PIN))
{
//標定按鍵按下
gu32UserKeyFlag[3] = USERKEYTRUE;
//……
}
return;
}
}
/******************************************************************************
* EOF (not truncated)
******************************************************************************/

復制代碼

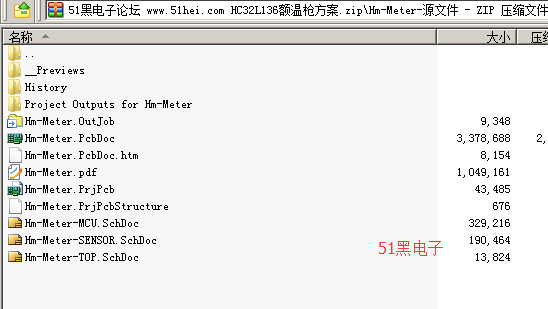

所有資料51hei提供下載:

HC32L136額溫槍方案.zip (7.54 MB, 下載次數: 84)
