1.集成了SY6983充電芯片，實現5V-12V充電，最大電流1.2A。
2.大電流低電壓直流電機驅動，最大驅動電流可達43A.
3.通過pwm調速
4.集成放電電路，過放保護機制

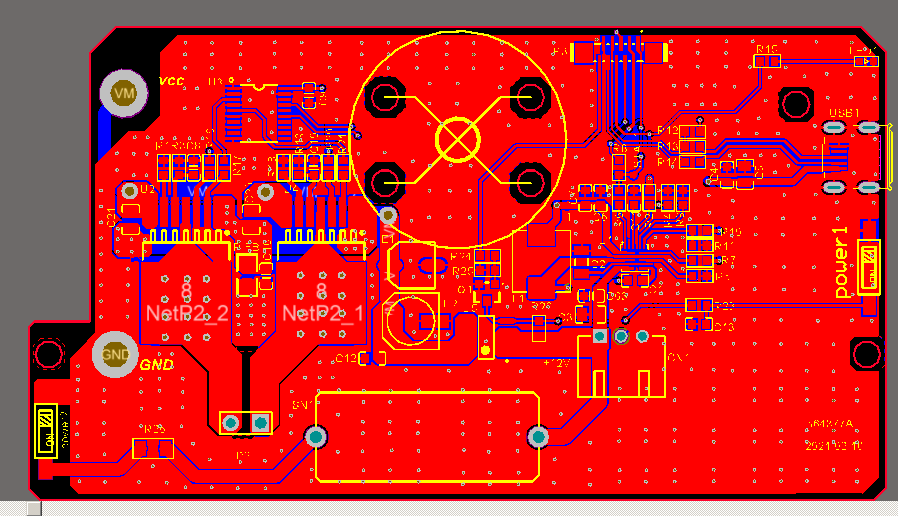

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)
|
-

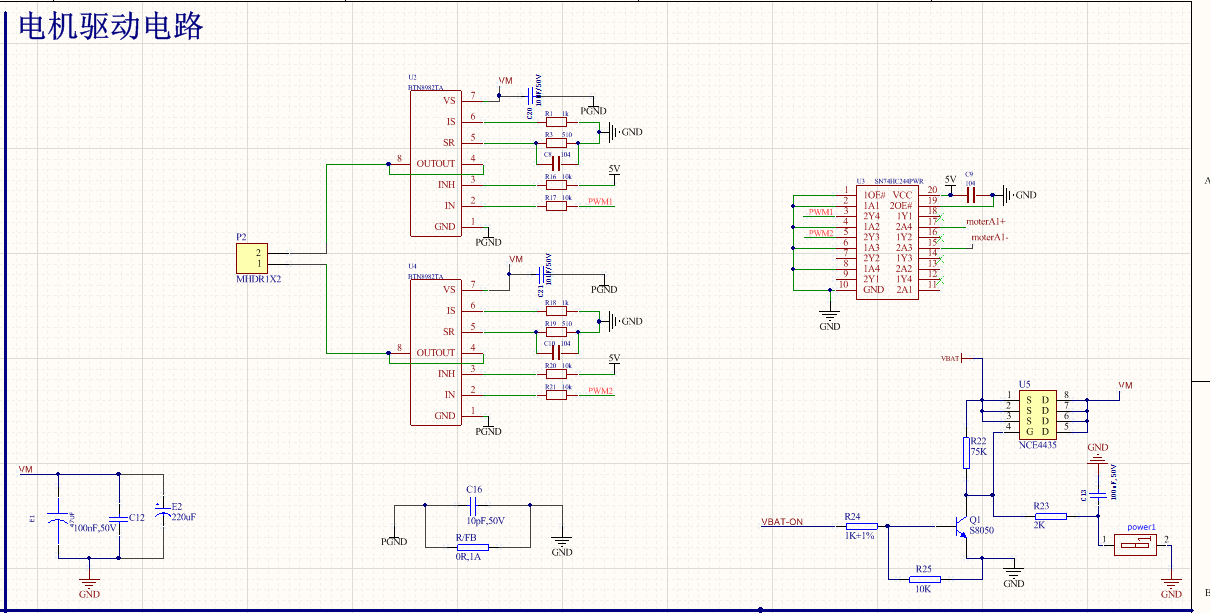

電機驅動
-

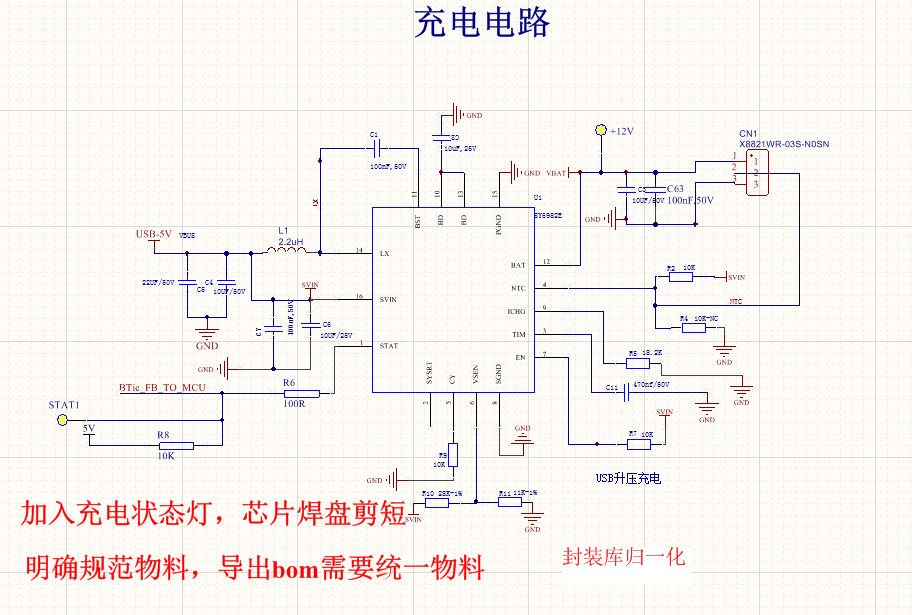

充電電路
-
-
-
-

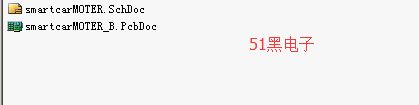

原理圖&PCB.zip
2021-4-18 17:29 上傳
點擊文件名下載附件
下載積分: 黑幣 -5
917.86 KB, 下載次數: 41, 下載積分: 黑幣 -5
