1.2 片內存儲器
CIP-51 有標準的 8051 程序和數據地址配置。它包括 256 字節的數據 RAM，其中高 128字節為雙映射。用間接尋址訪問通用 RAM 的高 128 字節，用直接尋址訪問 128 字節的 SFR地址空間。數據 RAM 的低 128 字節可用直接或間接尋址方式訪問。前 32 個字節為 4 個通用寄存器區，接下來的 16 字節既可以按字節尋址也可以按位尋址。
C8051F020/1/2/3 中的 CIP-51 還另有位于外部數據存儲器地址空間的 4K 字節的 RAM 塊和一個可用于訪問外部數據存儲器的外部存儲器接口（EMIF） 。這個片內的 4K 字節 RAM 塊可以在整個 64K 外部數據存儲器地址空間中被尋址（以 4K 為邊界重疊） 。外部數據存儲器地址空間可以只映射到片內存儲器、只映射到片外存儲器、或兩者的組合（4K 以下的地址指向片內，4K以上的地址指向 EMIF） 。EMIF可以被配置為地址/數據線復用方式或非復用方式。

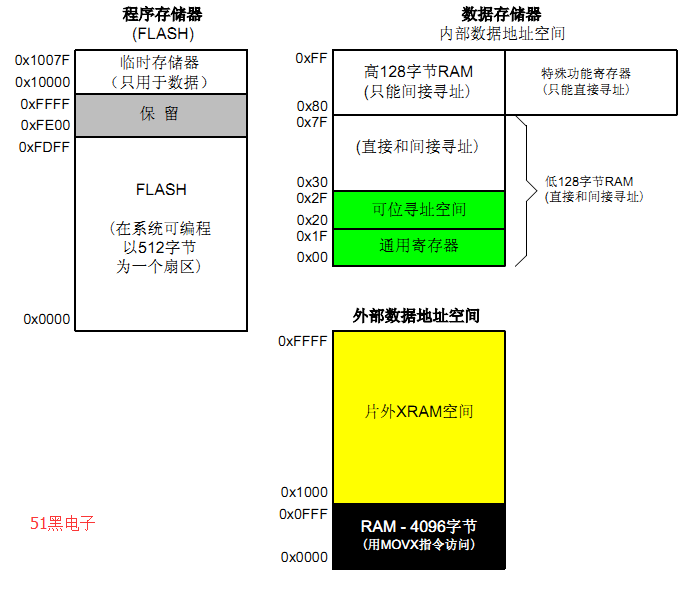

MCU 的程序存儲器包含 64K 字節的 FLASH。該存儲器以 512 字節為一個扇區，可以在系統編程，且不需特別的外部編程電壓。從 0xFE00 到 0xFFFF 的 512 字節被保留，由工廠使用。還有一個位于地址 0x10000 - 0x1007F的 128字節的扇區，該扇區可作為一個小的軟件常數表使用。圖 1.7 給出了 MCU系統的存儲器結構。

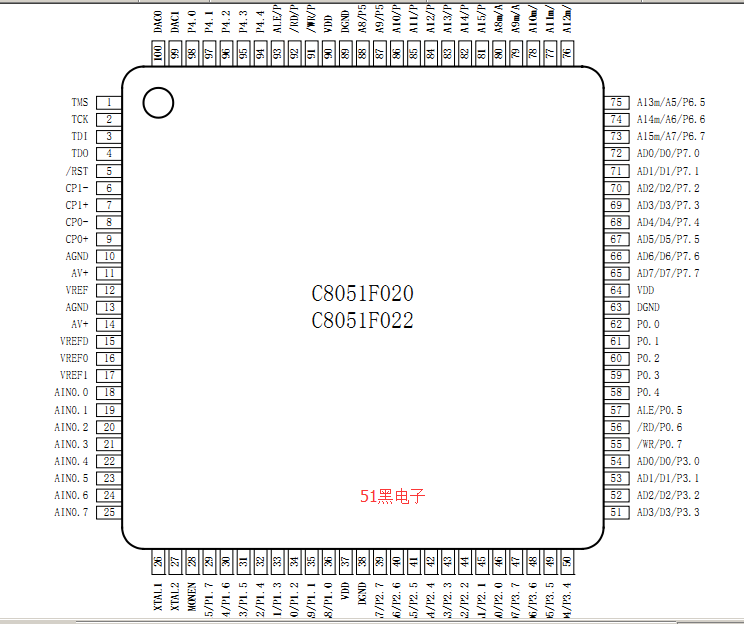

C8051F020引腳圖:
|
-
-
新華龍C8051F020中文資料.pdf
