DSP燒錄步驟 JTAG

ID:778907 · 發表于 2021-6-14 23:39

SP程序燒寫教程

集成開發環境：CCS6.0.0

仿真器：Texas Instruments XDS100v2 USB Emulator或

Texas Instruments XDS100v3 USB Emulator

步驟一：硬件連接

先將仿真器的JTAG端和DSP連接，然后將USB端和電腦連接，最后給DSP上電。

步驟二：配置

打開CCS6.0.0，進入CCS Edit模式，如圖1。

圖1

在Target Configurations窗口中，雙擊User Defined中的NewTargetConfiguration.ccxml，進入圖2所示界面。在Connection下拉列表中選擇使用的仿真器型號：Texas Instruments XDS100v2 USB Emulator或Texas Instruments XDS100v3 USB Emulator。在Board or Device下拉列表中勾選DSP型號，此處選擇TMS320F08335。點擊Save按鈕保存，保存完畢后Save按鈕會灰化。設置完畢后關閉該窗口。

圖2

若打開軟件后沒有顯示Target Configurations窗口，如圖3，可以在菜單欄 -> View -> Target Configurations打開該窗口。

圖3

若Target Configurations窗口User Defined下拉列表中沒有NewTargetConfiguration.ccxml配置文件，在Project Explorer窗口空白處右鍵單擊 -> New -> Target Configuration File，如圖4，彈出如圖5所示界面。

圖4

圖5

其中File name可以任意取，以.ccxml為后綴名，此處采用默認設置。存儲位置建議采用默認路徑，自己設置也可以。點擊Finish，彈出圖2所示的窗口，接下來按前述步驟設置即可。

目標配置完成后，在NewTargetConfiguration.ccxml上右鍵單擊 -> Set as Default設置為默認配置文件，此時該文件會以黑色粗體顯示，如圖6。在不更改圖2中各參數的前提下，該配置過程只需進行一次即可。

圖6

步驟三：燒寫程序

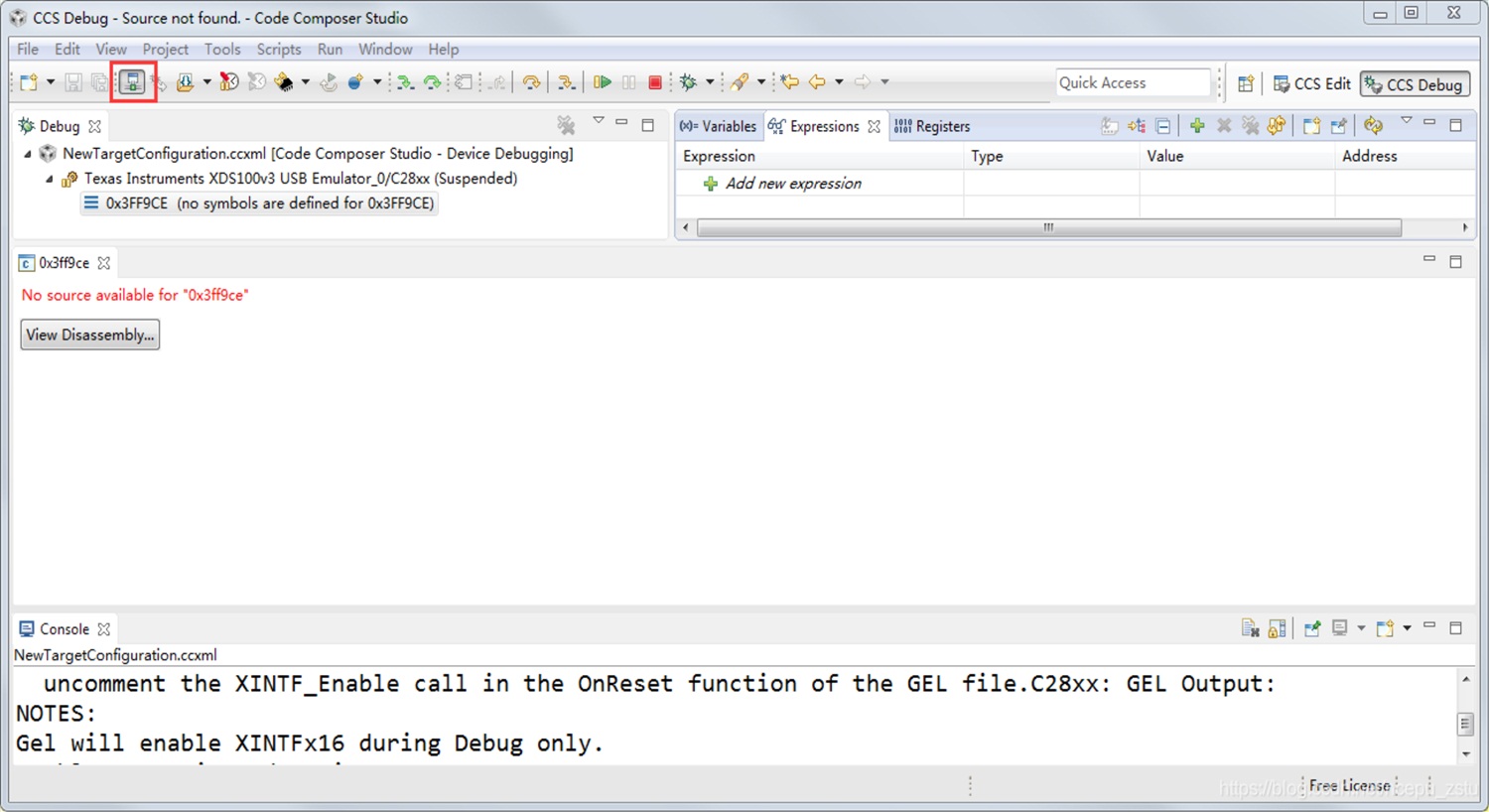

在NewTargetConfiguration.ccxml上右鍵單擊 -> Launch Selected Configuration，進入CCS Debug模式，如圖7。單擊Connect Target按鈕，如圖8。單擊Load按鈕，彈出Load Program窗口，單擊Browse，選擇要燒寫的.out文件，打開，單擊OK按鈕，開始自動燒寫程序，如圖9和圖10所示。
