51單片機+PCF8591波形發生器Proteus仿真程序

[復制鏈接]
ID:941890 發表于 2021-6-24 18:13 | 顯示全部樓層 |閱讀模式
可進行3種波形轉換
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

單片機源程序如下:
  1. #include "PCF8591.h"
  2. #include "delay.h"


  5. sbit SCL=P2^1;  //串行時鐘輸入端
  6. sbit SDA=P2^0;  //串行數據輸入端
  7. uchar flag=0;

  9. void start()//開始信號
  10. {
  11.     SDA=1;
  12.     delay();
  13.     SCL=1;
  14.     delay();
  15.     SDA=0;
  16.     delay();
  17. }
  18.
  19. void stop() //停止信號
  20. {
  21.     SDA=0;
  22.     delay();
  23.     SCL=1;
  24.     delay();
  25.     SDA=1;
  26.     delay();
  27. }
  28.
  29.
  30. void respons()//應答    相當于一個智能的延時函數
  31. {
  32.     uchar i;
  33.     SCL=1;
  34.     delay();
  35.     while((SDA==1)&&(i<250))
  36.         i++;
  37.     SCL=0;
  38.     delay();
  39. }
  40.
  41. void init() //初始化
  42. {
  43.     SDA=1;
  44.     delay();
  45.     SCL=1;
  46.     delay();
  47. }
  48.
  49. void write_byte(uchar date) //寫一字節數據
  50. {
  51.     uchar i,temp;
  52.     temp=date;
  53.     for(i=0;i<8;i++)
  54.     {
  55.         temp=temp<<1; //左移一位 移出的一位在CY中
  56.         SCL=0;          //只有在scl=0時sda能變化值
  57.         delay();
  58.         SDA=CY;
  59.         delay();
  60.         SCL=1;
  61.         delay();
  62.     }
  63.     SCL=0;
  64.     delay();
  65.     SDA=1;
  66.     delay();
  67. }
  68.
  69.
  70.
  71. void write_add(uchar control,uchar date)
  72. {
  73.     start();
  74.     write_byte(PCF8591);    //10010000  前四位固定 接下來三位全部被接地了 所以都是0 最后一位是寫 所以為低電平
  75.     respons();
  76.     write_byte(control);
  77.     respons();
  78.     write_byte(date);
  79.     respons();
  80.     stop();
  81.
  82. }
復制代碼

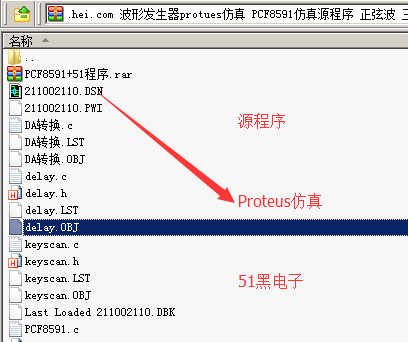

所有資料51hei提供下載(dsn格式的Proteus工程文件,只能用Proteus7.5版本打開的):
