概述

SL3036B 是一款寬電壓輸入的開關
降壓型DC-DC轉換器，芯片內置100V功率
管，工作電壓支持8V-90V。具有低功耗、
高效率、低紋波等特性。支持大電流輸
出，輸出電流1.5A以上。
SL3036B 支持輸出恒壓和恒流，采用
固定頻率的PWM控制方式，開關頻率140KHz，
輕載時會降低開關頻率來獲得高轉換效率。
SL3036B 內部集成軟啟動、溫度保護、
輸出短路保護、限流保護等功能，更好的
提高系統可靠性。
SL3036B 采用ESOP-8封裝。

特點

􀂋 寬輸入電壓范圍：8V~90V
􀂋 輸出電壓從4.2V到30V 可調
􀂋 支持輸出恒壓恒流
􀂋 支持輸出12V/1.5A，5V/1.5A
􀂋 高效率：可高達96%
􀂋 工作頻率：140KHz
􀂋 低待機功耗
􀂋 內置過溫保護
􀂋 內置軟啟動
􀂋 內置輸出短路保護

應用
􀂋 追蹤器
􀂋 恒壓源，
􀂋 電動汽車、電動自行車、電瓶車
􀂋 扭扭車、卡車

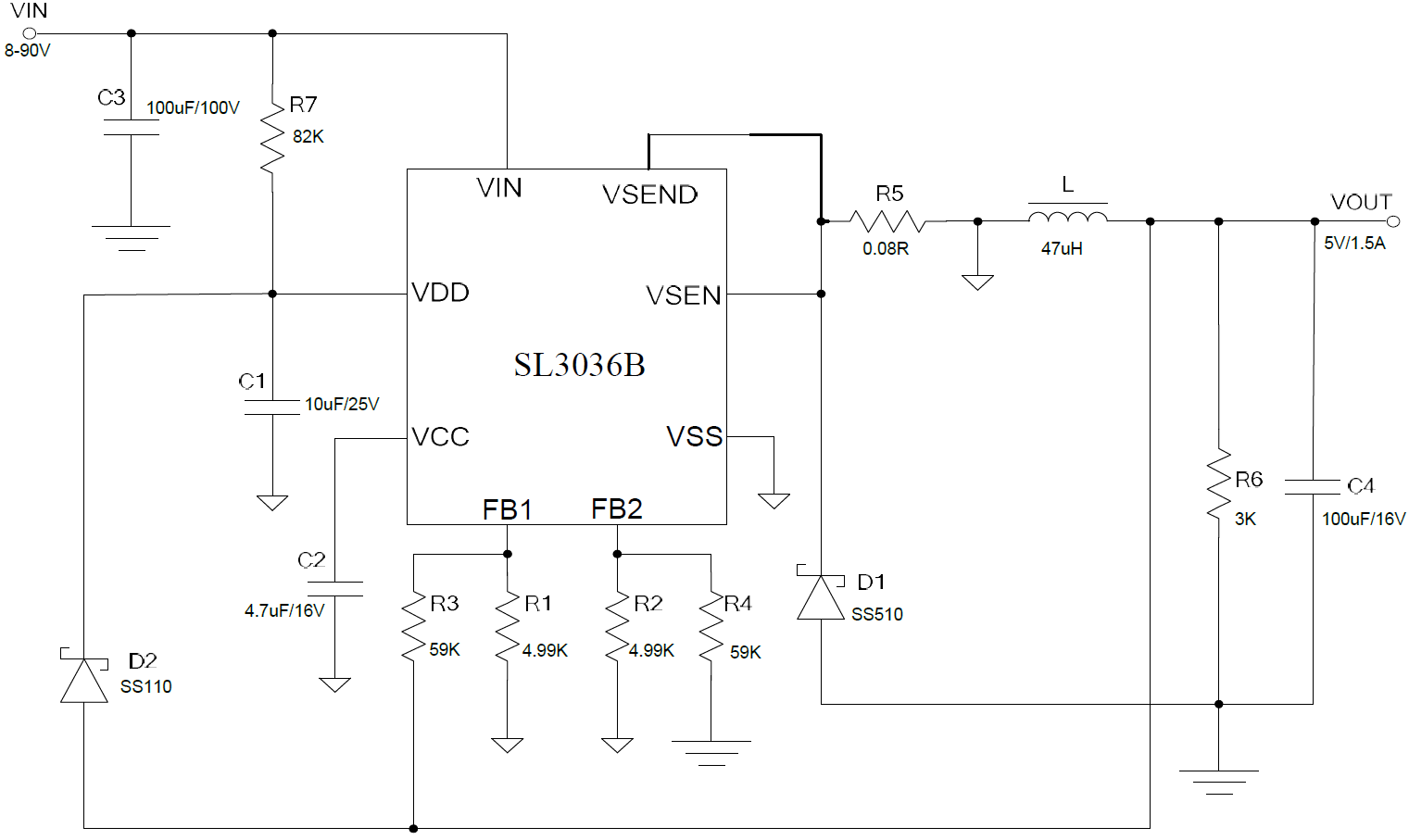

典型應用電路圖
