（1）Gerber（RS-274-X；RS-274-D）

（2）Drill

（3）DXF

（4）PCB CAD（IPC-2581；ODB++）

（5）XY坐標文檔

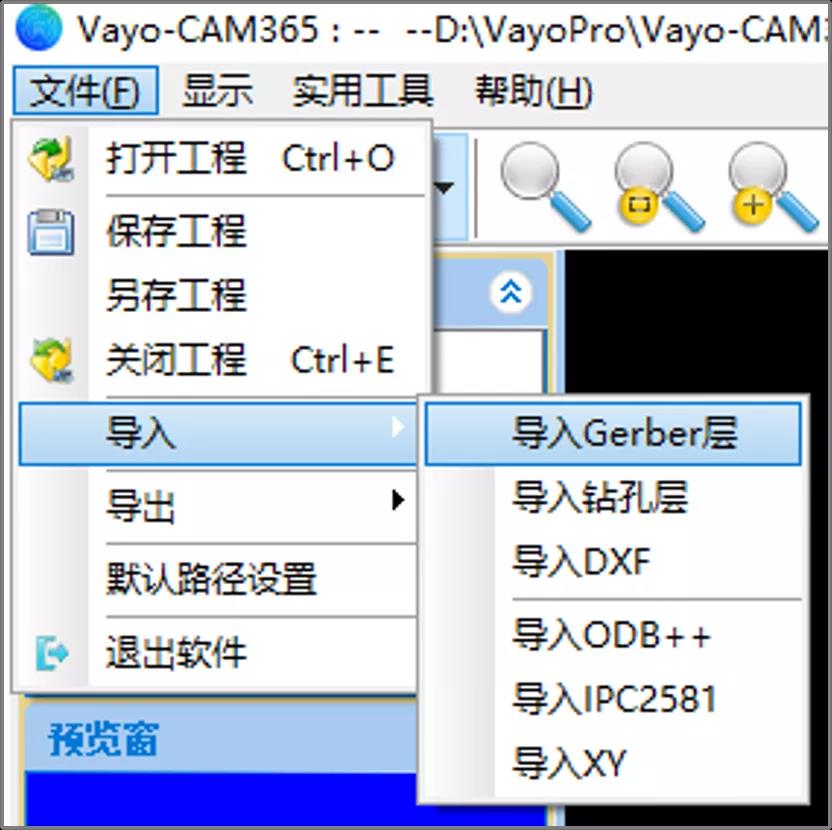

圖1. 數據導入

圖2. 軟件自動識別 Gerber 數據

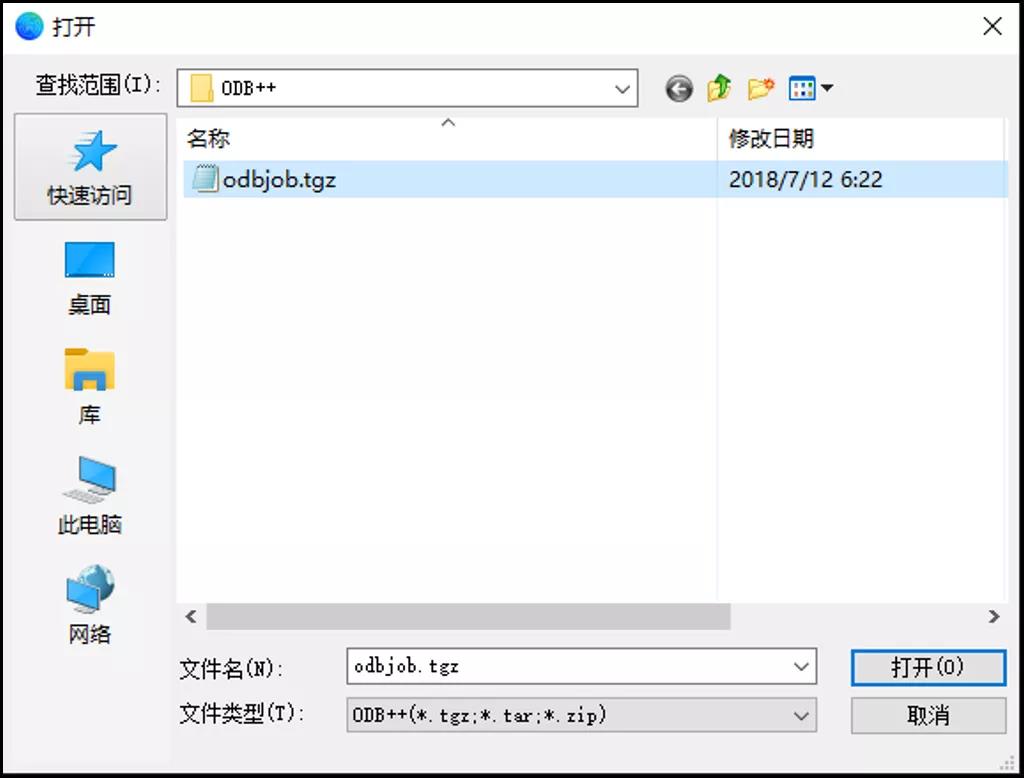

圖3. 軟件自動識別 ODB++/IPC-2581 數據

（1）導入Gerber，如圖4；

（2）導入 XY 坐標文件，點擊左上方“識別欄位”、點擊左下方“確定”，如圖5；

（3）點擊工具欄“查找“工具按鈕，彈出查找對話框，如圖6。（注：IPC2581、ODB++ 數據讀入后直接查詢）

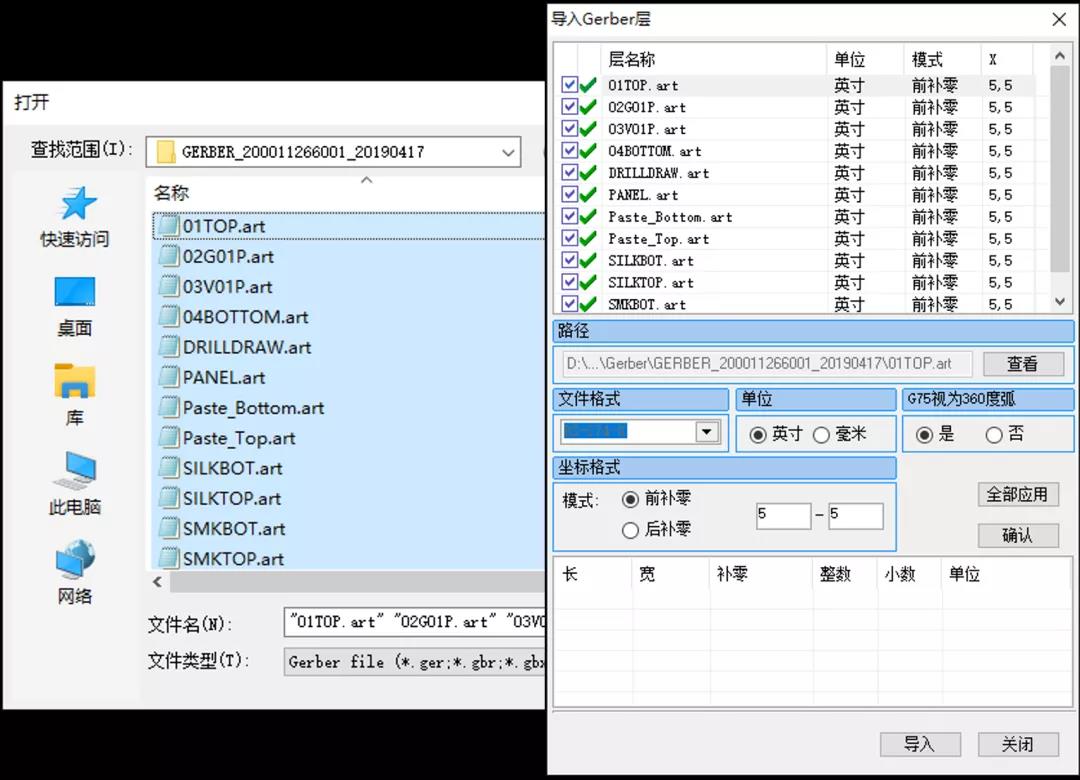

圖 4. 導入 Gerber

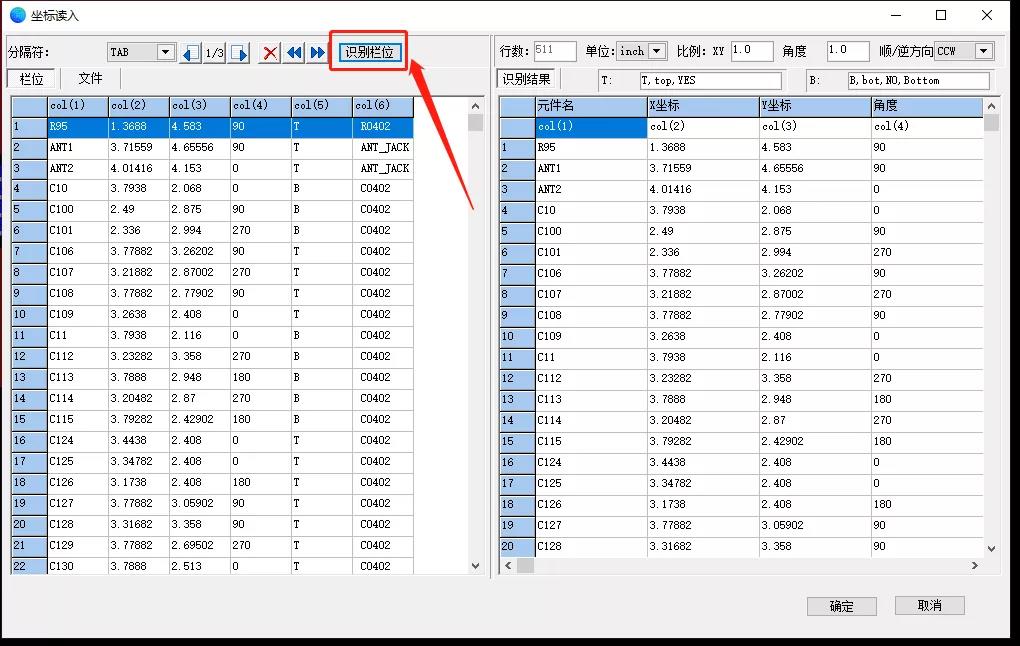

圖 5. 導入 XY 坐標

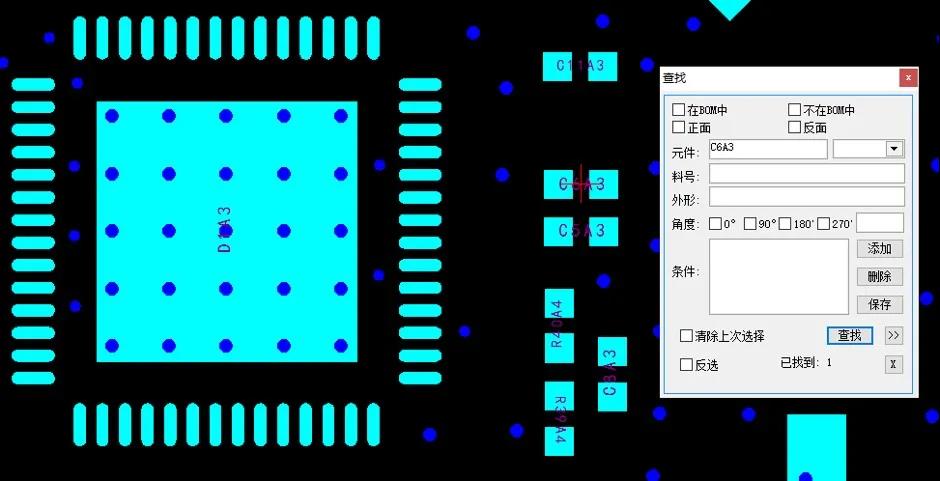

圖 6. 位號查找

（1）導入 Gerber、XY 坐標；

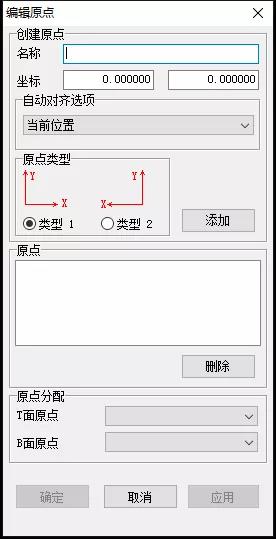

（2）點擊工具欄“創建原點”工具按鈕自由設置原點，并在以下對話框中自由創建原點；

圖7

圖8

（3）將光標移到光繪圖形區點擊右鍵，選擇“定位到...” ，在以下界面輸入數值，點擊“轉至”，可使原點延著 X、Y 軸方向按所設值移動。

圖9

圖10
