7.便捷查看PCB細節

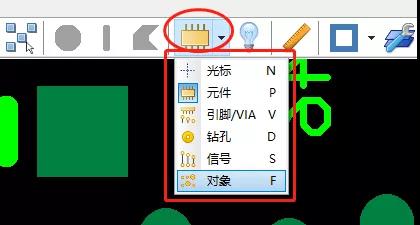

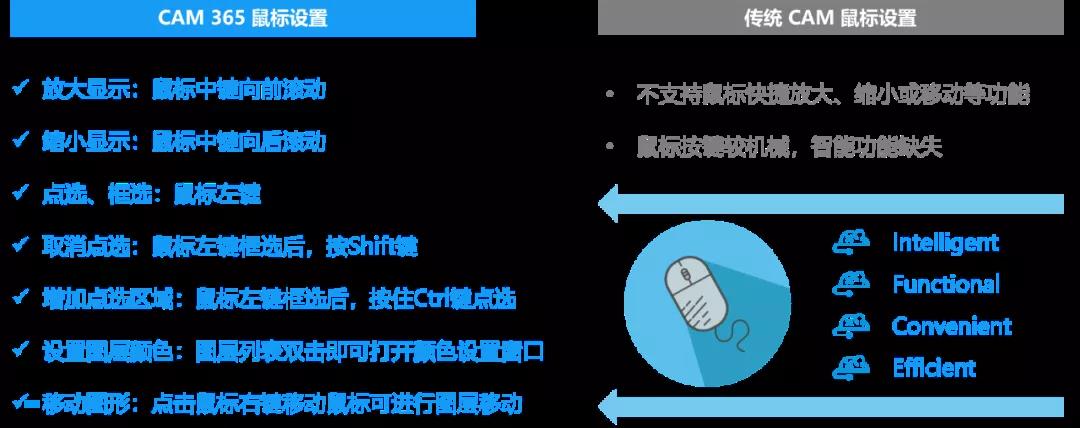

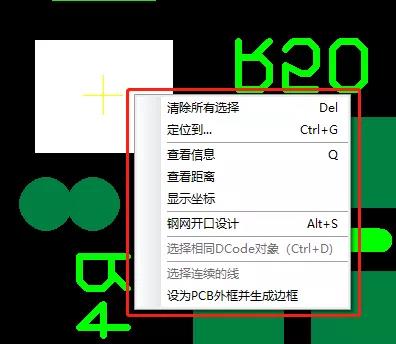

（1）CAM365 具有強大的右鍵功能，不同模式下對應不同的右鍵功能，查看非常方便： 圖1模式選項 圖2對象模式右鍵功能 圖3元件模式右鍵功能 （2）除右鍵外，CAM365還有超強的鼠標按鍵功能，在細節查看方面也極其簡便，利用鼠標左右鍵和滾輪即可任意選擇、拖動、放大、縮小，大家一試便知，不再贅述。

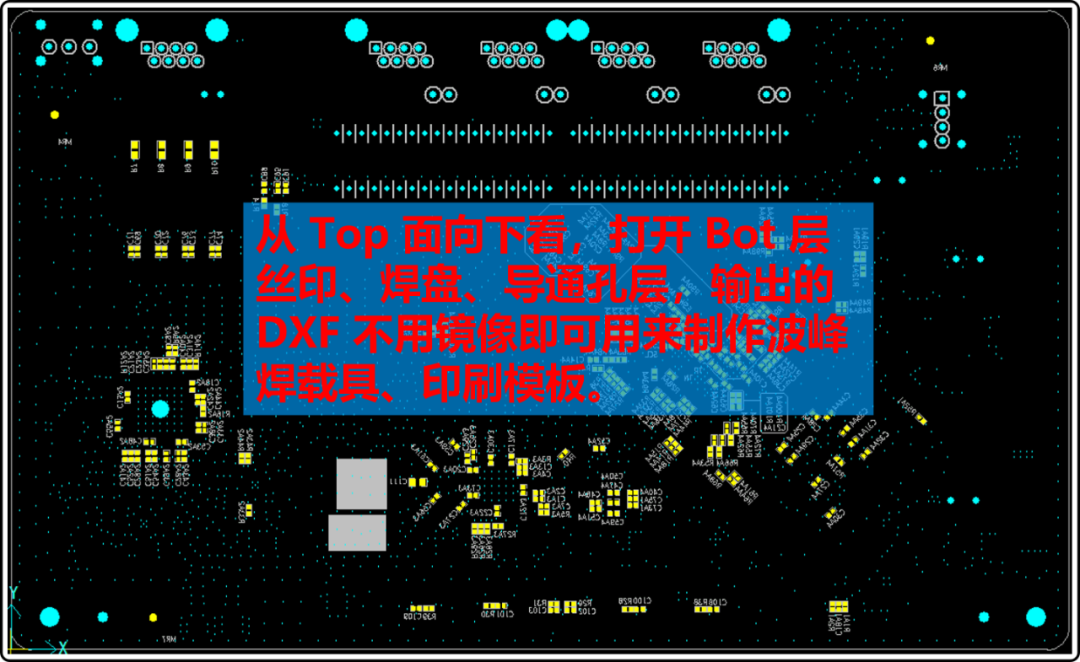

圖4 （3）CAM365 亦滿足 SMT 制造中心各種查看，如： 1) 查看焊盤大小、間距； 2) 查看 PTH 接地焊盤走線寬度； 3) 查看走線是否從焊盤窄邊引出； 4) 查看焊盤扇出線是否采用淚滴加固； 5) 查看阻焊定義的焊盤； 6) 查看板邊器件與板邊的距離； 7) 查看 PCB 尺寸，計算拼板利用率； 8) 查詢元件坐標； 9) 查看插件元件與 SMD 元件距離； 10) 元件分布檢查； 11) PCB 截圖，工藝文件制作； 12) …… （4）CAM365 查看優勢： 1) 軟件自動識別各圖層屬性，進行智能分配； 2) 層與層之間堆疊后不會遮蔽圖層底層圖層顯示； 3) 右鍵快捷功能一鍵查看； 圖5

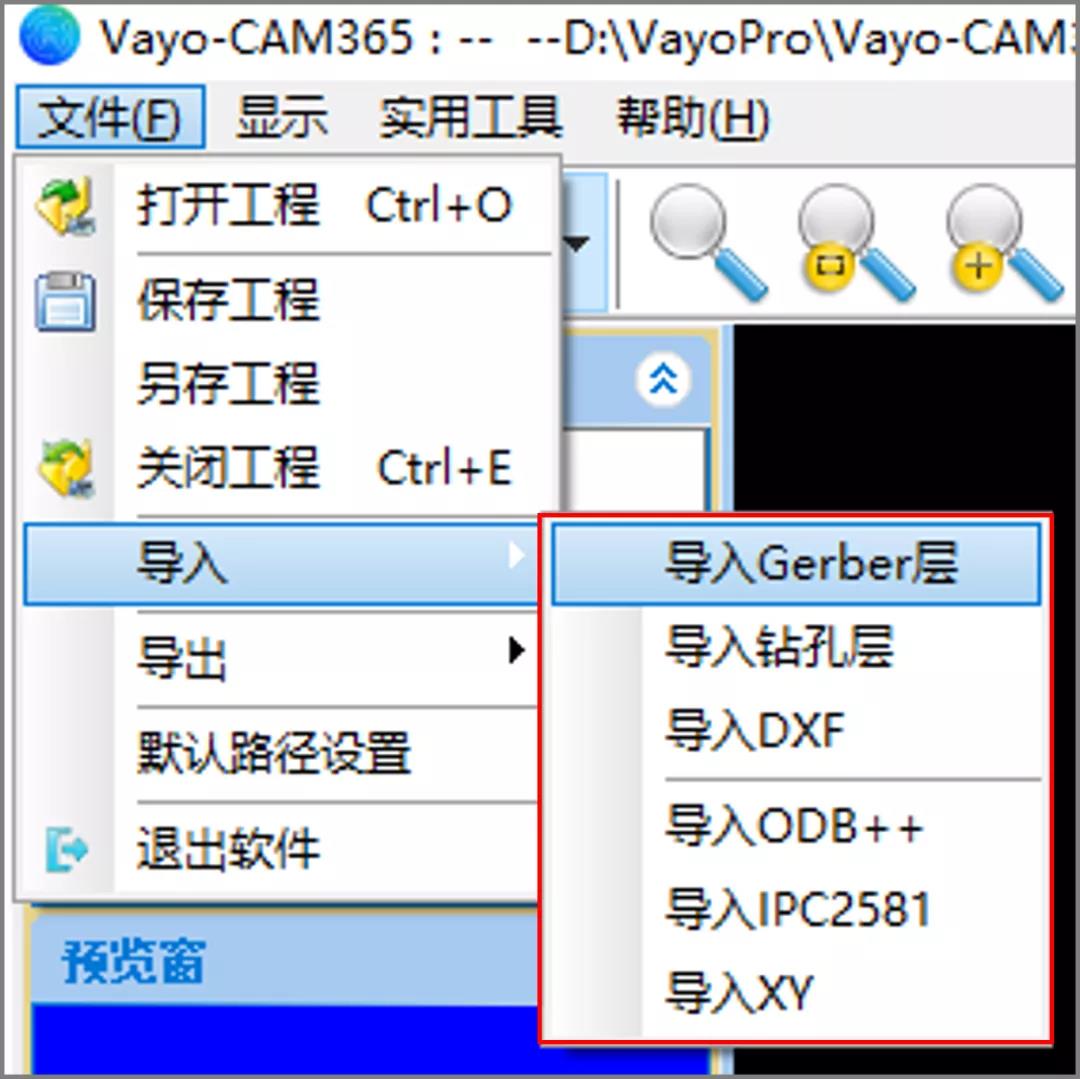

8.數據格式轉換 首先，列舉一下 CAM365 支持數據導入類型： 1) Gerber 2) Drill 3) DXF 4) ODB++ 5) IPC2581 6) XY坐標 圖6 模式選項 其次，CAM365 支持數據導出類型： 1）Gerber
ODB++ 轉出 Gerber；
IPC2581 轉出 Gerber。
2）DXF
Gerber 轉出 DXF；
ODB++ 轉出 DXF；

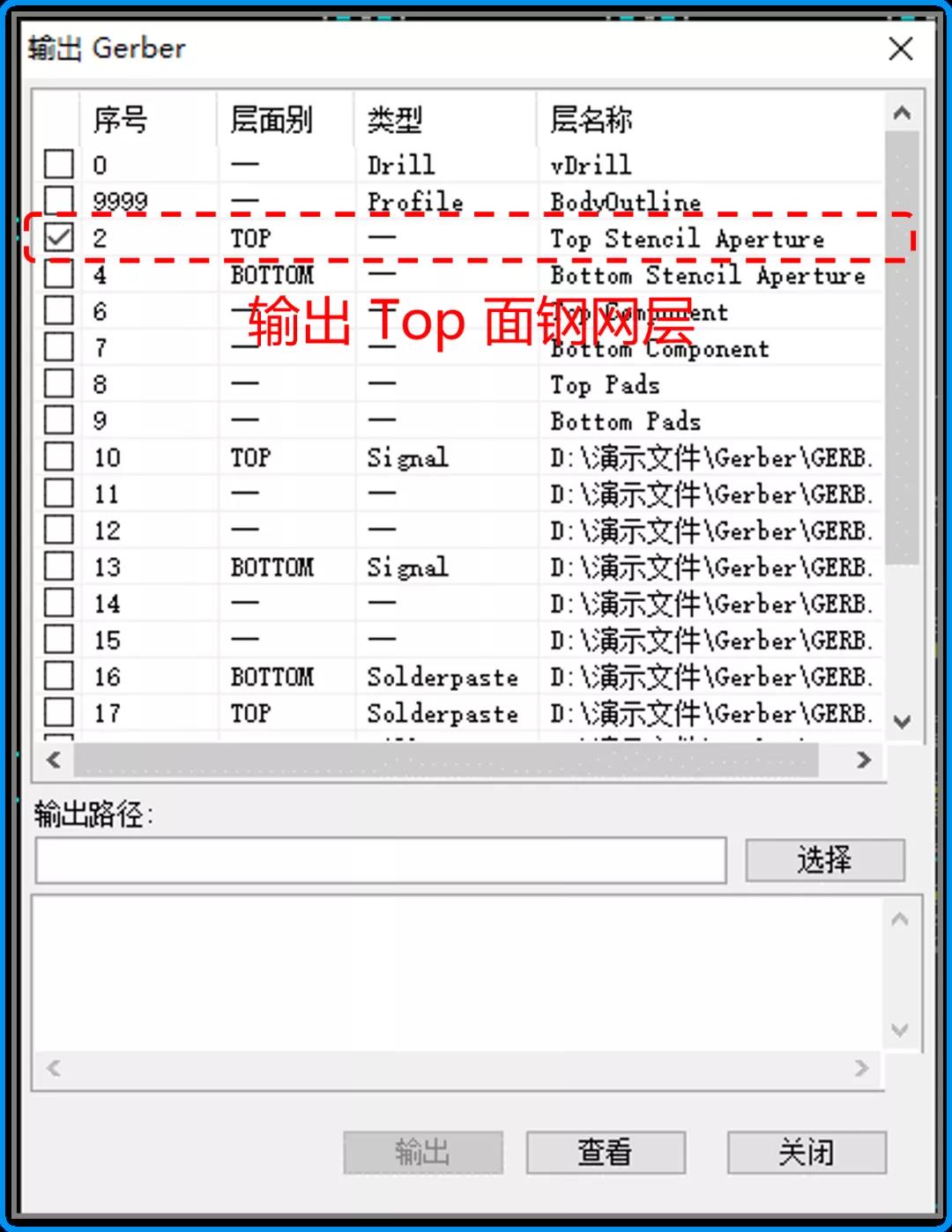

IPC2581 轉出 DXF。 圖7 將任選圖層輸出為 Gerber 圖8 將任選層輸出為 DXF 圖9 利用模板快速設計特殊開口設計 圖10 右鍵將圖 4 開口輸出為 DXF

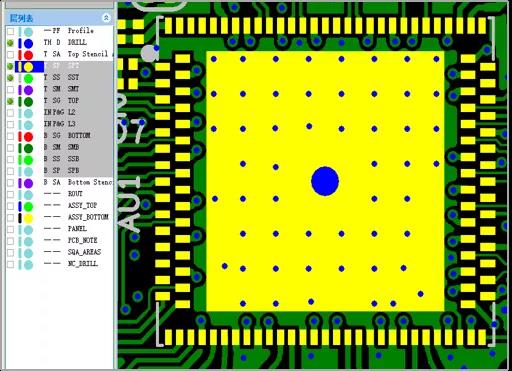

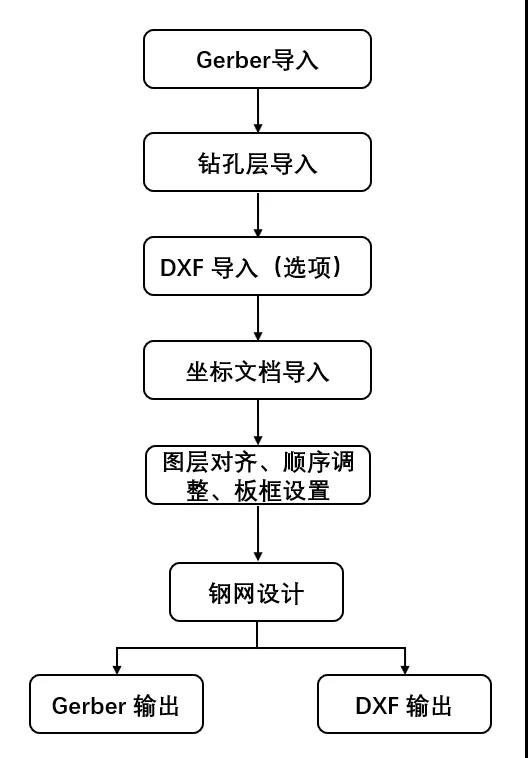

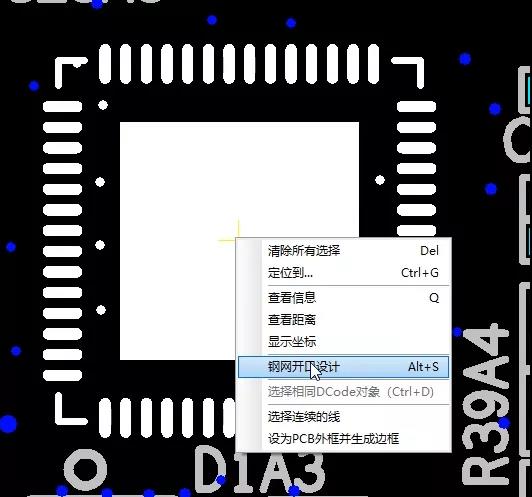

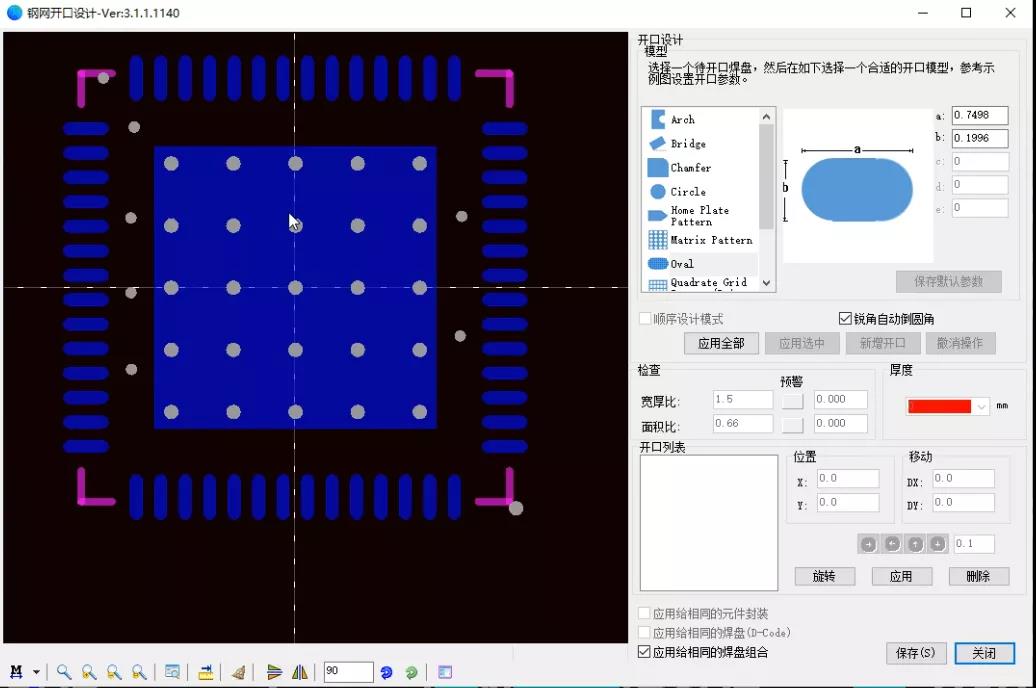

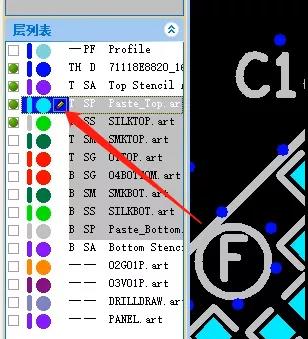

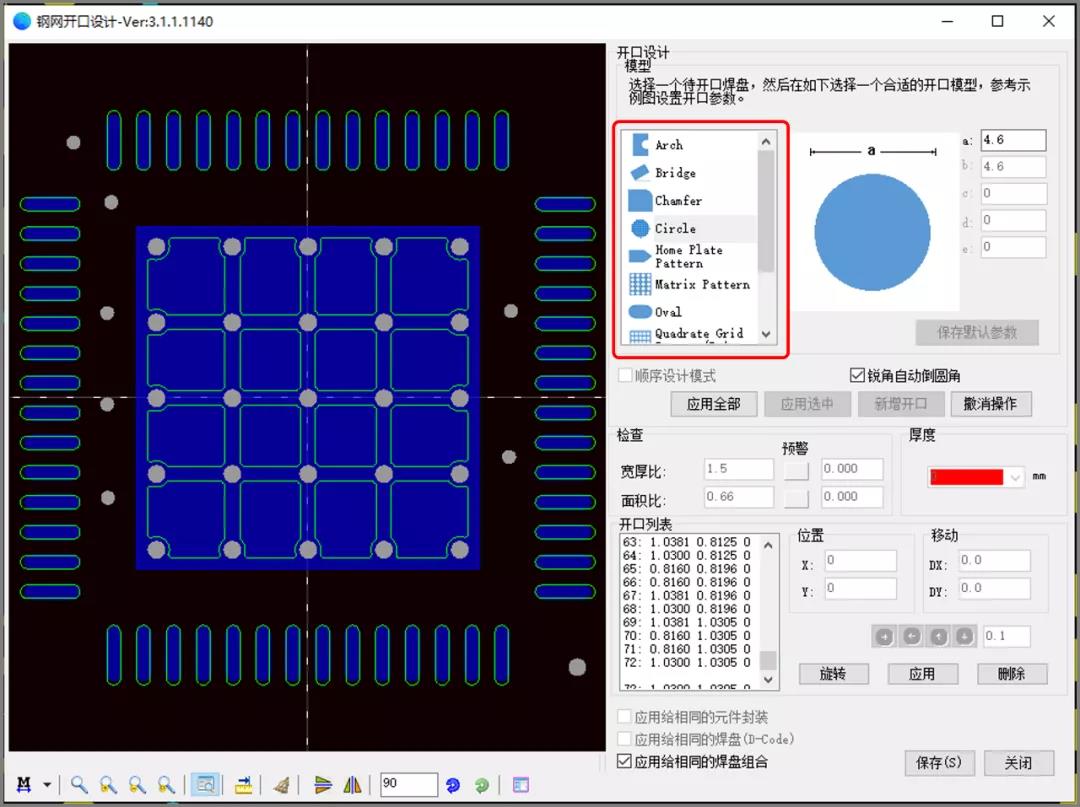

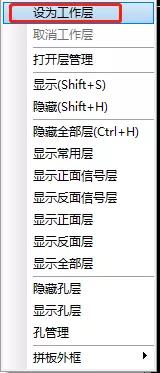

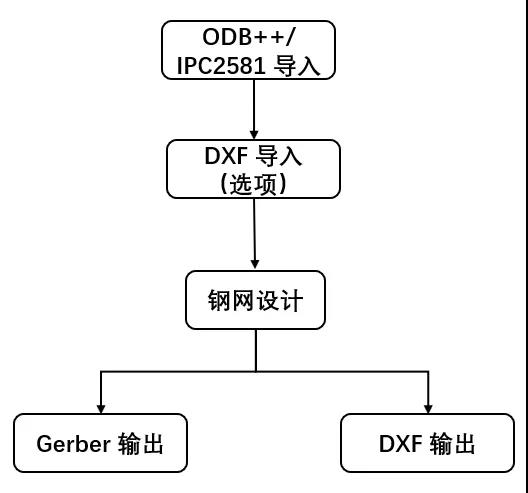

9、鋼網開口設計 軟件支持使用 Gerber、ODB++、IPC2581 數據類型讀入后做開口設計，首先根據當前使用的數據類型按照以下流程進行，如下圖11與圖12所示。 圖11 Gerber 數據導入做開口設計流程 圖12 ODB++/IPC2581數據導入做開口設計流程 完成上圖中“鋼網設計”前的各步驟后，此時進入開口設計步驟，詳細說明如下： 步驟一、設置工作層： 如下圖13，在層列表中選中SP層后點擊右鍵，彈出如圖14對話框，選擇“設為工作層”，當出現下圖紅色箭頭指示的圖標，表示當前層已設置為工作層。 圖13設置工作層 圖14 右鍵菜單選項 步驟二、將特征切換為對象模式 ： 圖15模式切換 步驟三、框選焊盤，右鍵選擇“鋼網開口設計” ： 圖16 右鍵菜單 圖17 開口設計界面 進入該界面后，請參照上面的視頻設計。軟件中自帶有豐富的開口模板供快捷設計各類開口。
|
