基于51單片機的打磨機控制板原理圖PCB文件

ID:541089 發表于 2021-12-21 16:05 | 顯示全部樓層 |閱讀模式

功能：控制775電機正反轉，實現時分秒定時，通過pwm控制轉速。

主控芯片：STC89C52RC 封裝：LQFP44

電機驅動芯片：A4950 封裝：SOIC-8

顯示模塊：3.6英寸6位共陰數碼管型號：3661

[size=18.6667px]文件已上傳

Altium Designer畫的原理圖和PCB圖如下：(51hei附件中可下載工程文件)

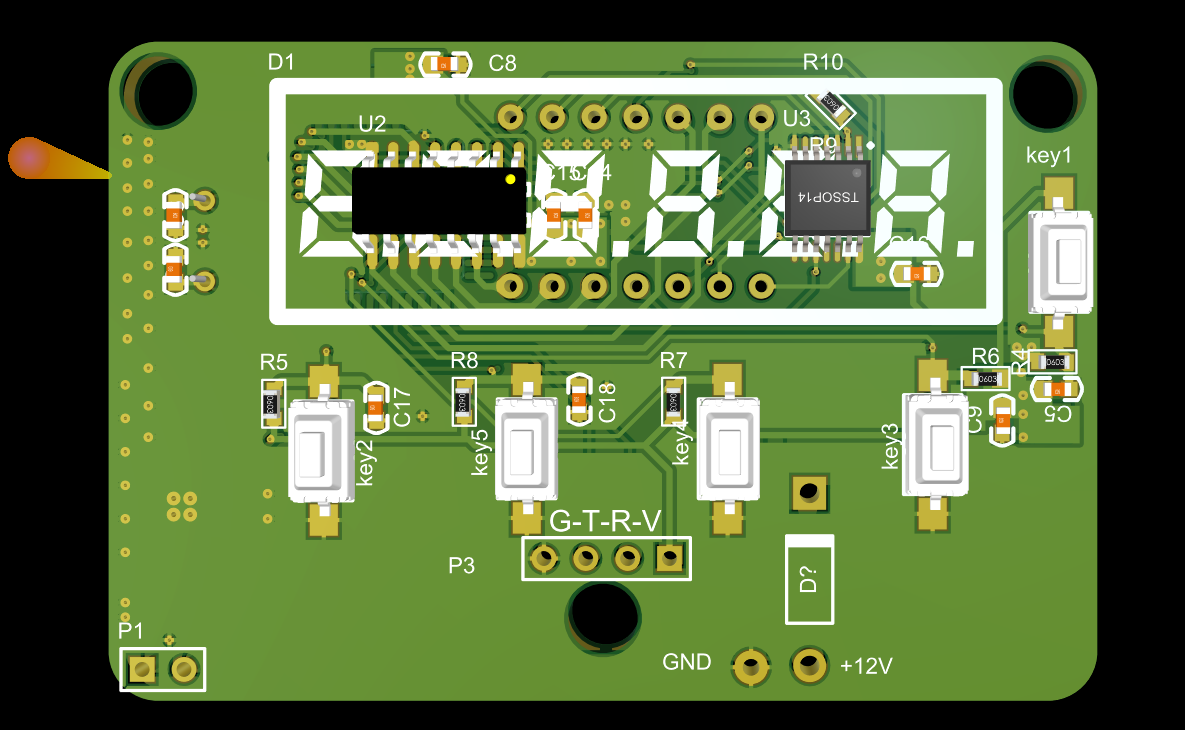

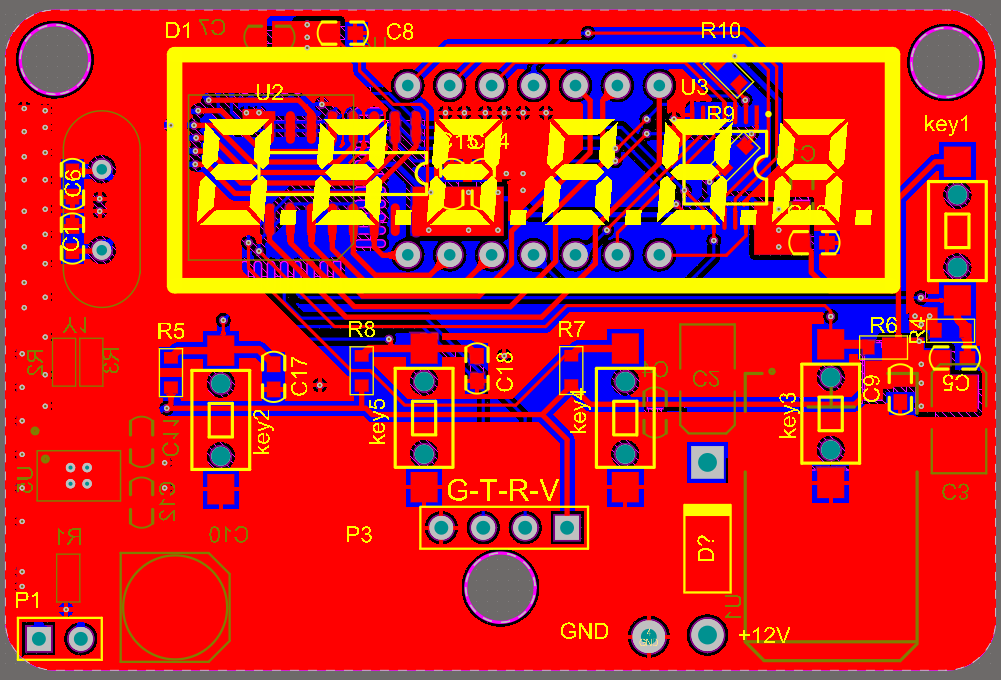

PCB

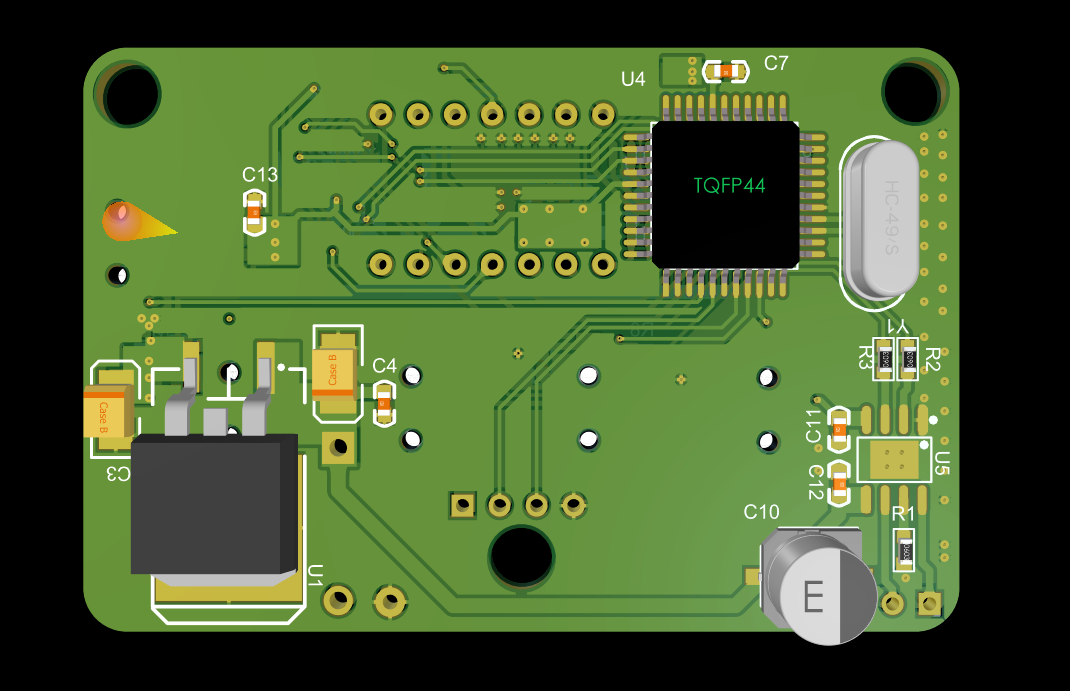

PCB

原理圖

原理圖

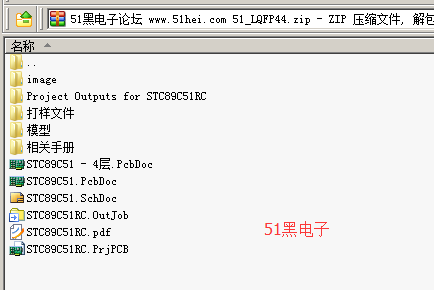

11.12 MB, 下載次數: 34, 下載積分: 黑幣 -5
