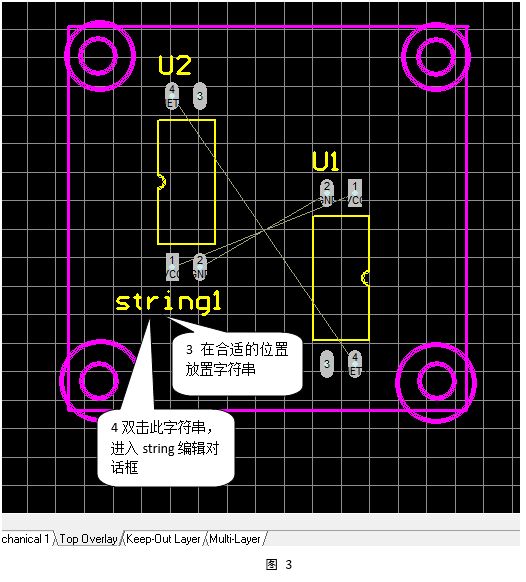

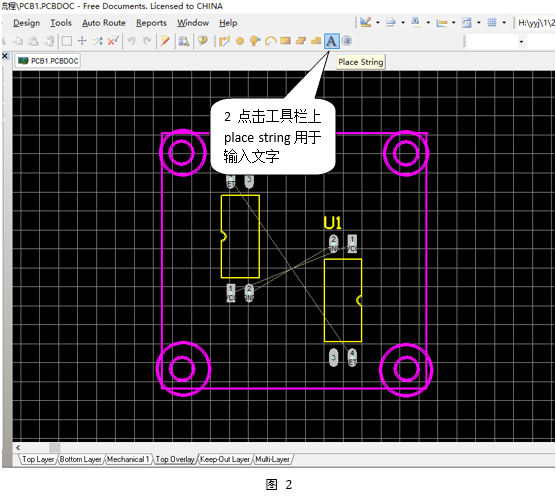

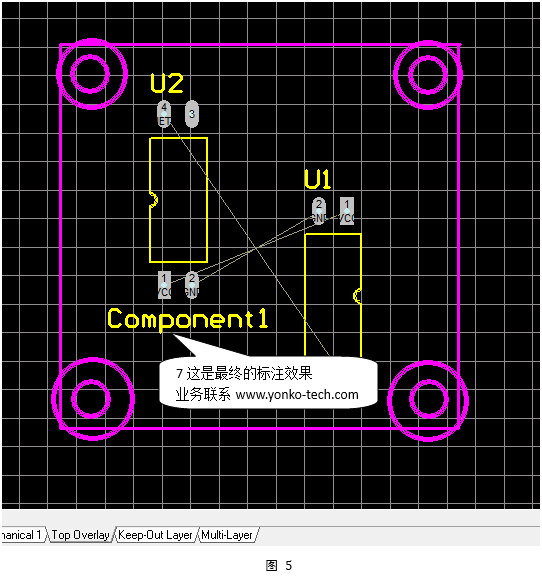

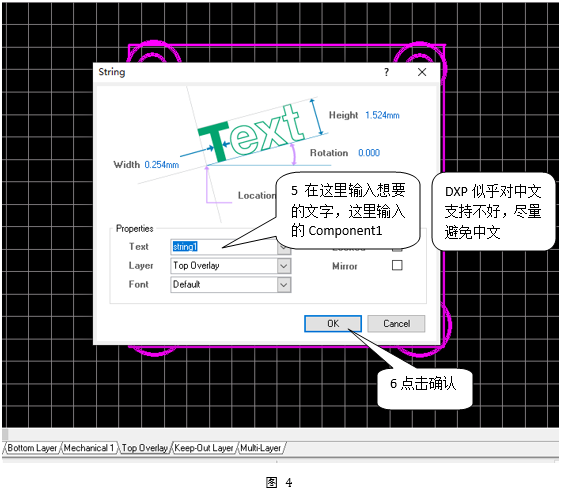

SO單片機開發指南之19 沒有標注就像是黑夜里沒有燈，看不見前面的路而不知所措。做好必要的標注，才能讓別人明白，對電路板設計很重要。 本文介紹在ProtelDXP中PCB圖紙中進行標注的方法。 一、標注方法概述 電路板的標注就是在電路板上添加文字、圖形符號，用于說明。電路板的標注影響電路布線。 給電路板標注在布線之前或者之后做都可以，不過似乎布線完后做更佳一點點。 >>在哪里做標注 電路板的標注需要在PCB的”TopOverlay”圖層中進行。 >>怎么做 （1）點擊圖層管理欄上的”TopOverlay”圖層，進入絲印層； （2）在工具欄中點擊并使用放置字符串或者繪制圖形等的控件； （3）在合適的位置輸入文字、繪制圖形。 >>需要考慮的因素和注意點 （1）注意一下避開元件的安裝位置，不要在焊接元件后標注被遮擋了； （2）注意美觀。可以的話盡量做到字體大小一致，單邊對齊。 二、圖解 還是來個圖解講一下：
三、小結 標注需要在絲印層中完成。在DXP中圖層操作是常用的，因為不同的圖層有不同的含義和作用，這個在前面（第15節）有過粗淺的介紹。 本節完，精彩待續。
|
