畫了個1875對稱小板+電源+喇叭保護 PCB工程文件

  [復制鏈接]
ID:846237 發表于 2022-2-5 18:52 | 顯示全部樓層 |閱讀模式
過年無聊，根據一位壇友的3D圖 畫了個1875對稱小板+電源+喇叭保護  ！

1875電路是國半標準電路

3種獨立的小板拼版在一起了  需要的下載PCB文件后  可自行分開！

檢查了2遍 沒發現錯誤，大佬們幫看下有錯誤沒？下載了的壇友自己檢查一下！

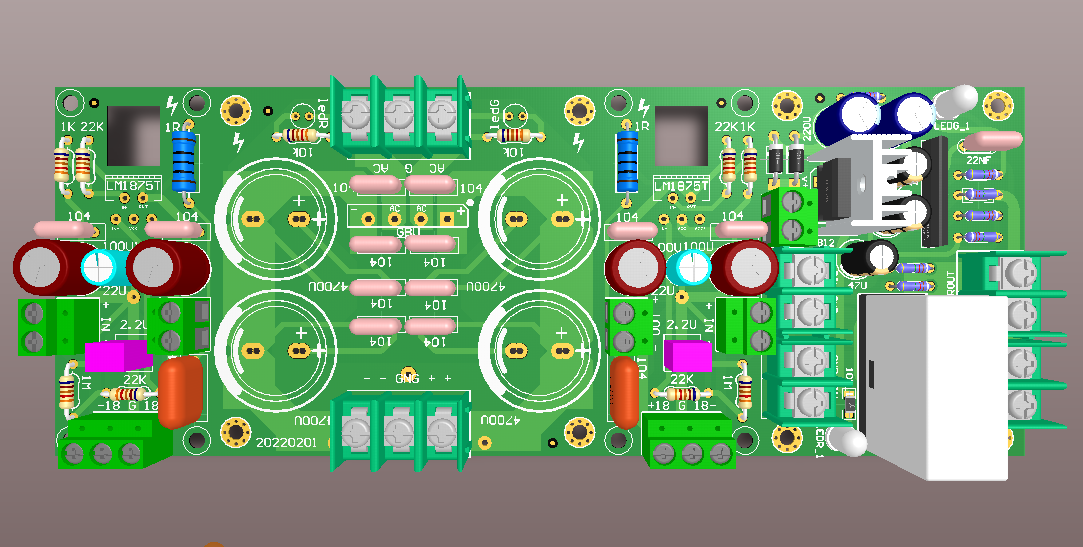

Altium Designer畫的PCB圖如下：(51hei附件中可下載工程文件)

捕獲.PNG 捕獲7657.PNG 捕獲5435.PNG

Altium Designer PCB文件:
               1875對稱版 電源 喇叭保護.rar (2.01 MB, 下載次數: 90)
    歡迎回帖！！

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分
